功率厚膜电阻的分类

　　功率厚膜电阻是一种重要的电子元件，广泛应用于各种电子设备中，特别是在需要高功率处理能力的场合。根据不同的分类标准，功率厚膜电阻可以分为多种类型。

　　根据电阻材料的不同，功率厚膜电阻可以分为金属氧化物厚膜电阻和金属合金厚膜电阻。金属氧化物厚膜电阻通常使用钌、铱等贵金属氧化物作为电阻材料，具有良好的稳定性和耐高温性能。金属合金厚膜电阻则使用镍铬、锰铜等金属合金作为电阻材料，具有较高的功率处理能力和较低的温度系数。

　　根据封装形式的不同，功率厚膜电阻可以分为贴片式和插件式。贴片式功率厚膜电阻采用表面贴装技术，具有体积小、安装方便、可靠性高等优点，适用于高密度组装的电路板。插件式功率厚膜电阻则采用引脚插入式安装方式，具有较高的功率处理能力和良好的散热性能，适用于大功率应用场合。

　　根据功率等级的不同，功率厚膜电阻可以分为低功率、中功率和高功率。低功率厚膜电阻的功率一般在1/16瓦到1/4瓦之间，适用于低功耗电路。中功率厚膜电阻的功率一般在1/2瓦到2瓦之间，适用于中等功率电路。高功率厚膜电阻的功率一般在5瓦以上，适用于大功率电路，如电源电路、电机驱动等。

　　根据温度系数的不同，功率厚膜电阻可以分为正温度系数和负温度系数。正温度系数厚膜电阻的阻值随温度升高而增大，具有自限温特性，适用于需要温度补偿的电路。负温度系数厚膜电阻的阻值随温度升高而减小，适用于需要温度控制的电路。

　　根据应用领域的不同，功率厚膜电阻可以分为通用型和专用型。通用型功率厚膜电阻适用于各种通用电路，如电源电路、信号处理电路等。专用型功率厚膜电阻则针对特定应用领域进行优化设计，如医疗设备、航空航天、汽车电子等。

　　功率厚膜电阻的分类多样，可以根据电阻材料、封装形式、功率等级、温度系数和应用领域等多种标准进行分类。选择合适的功率厚膜电阻类型对于确保电路的性能和可靠性至关重要。在实际应用中，需要根据具体的应用需求和电路要求，综合考虑各种因素，选择最合适的功率厚膜电阻类型。

　　功率厚膜电阻的工作原理

　　功率厚膜电阻是一种广泛应用于电子设备中的电阻器，其工作原理基于电阻材料的电阻特性。当电流通过功率厚膜电阻时，电阻材料会产生电阻，阻碍电流的通过，使电阻器两端产生电压降。根据欧姆定律，电阻值（R）等于电压（V）与电流（I）的比值，即R=V/I。功率厚膜电阻的电阻值可以通过控制电阻材料的导电层的厚度、宽度和电阻率等参数来实现。

　　功率厚膜电阻的构造通常是在陶瓷基体上涂覆一层厚膜电阻层。陶瓷基体通常由氧化铝粉末制成，具有良好的绝缘性能和耐高温性能。厚膜电阻层则是通过丝网印刷技术将电阻浆料涂覆在陶瓷基体上，然后经过高温烧结形成。电阻浆料通常由金属氧化物、玻璃粉和少量有机粘合剂混合而成，能够在烧结过程中形成稳定的电阻层。

　　功率厚膜电阻的工作原理还涉及到热量的管理和散热。当电流通过电阻器时，电阻器会产生热量。为了保证电阻器的正常工作，必须有效地散热。功率厚膜电阻通过对流散热，而不是通过传导散热。这意味着电阻器的热量可以通过空气或其他冷却介质有效地散发出去，从而避免电阻器过热损坏。

　　功率厚膜电阻的另一个重要特性是其高功率承受能力。由于其厚膜结构和陶瓷基体的优良散热性能，功率厚膜电阻能够承受较高的功率，一般能够达到几瓦特以上。这使得它们在需要高功率应用的电路中非常适用，如电源、功率放大器的平衡输出用电阻，以及作为电路负载测试中的负载。

　　功率厚膜电阻还具有高稳定性和高精度。它们能够在较宽的温度范围内保持相对稳定的电阻值，并且电阻值可以根据需要进行调整和控制。这些特性使得功率厚膜电阻在各种电子设备中得到了广泛应用，包括通信设备、计算机、消费电子产品等。

　　功率厚膜电阻的工作原理是通过控制电阻材料的导电层的厚度、宽度和电阻率等参数来实现对电阻值的控制，并通过有效的散热管理来保证电阻器的正常工作。其高功率承受能力、高稳定性和高精度使其在各种电子设备中得到了广泛应用。

　　功率厚膜电阻的作用

　　功率厚膜电阻是一种重要的电子元件，广泛应用于各种电子设备和电路中。其主要作用包括限流、分压、滤波、匹配等，确保电路的稳定性和可靠性。

　　功率厚膜电阻在电路保护中发挥着关键作用。它能够有效限制电流，防止过载情况的发生，从而保护电路中的其他元件。在电源电路和信号电路中，合理配置功率厚膜电阻可以有效降低短路和过流对设备造成的损害。这种保护功能对于确保电子设备的长期稳定运行至关重要。

　　功率厚膜电阻在多通道电路中可以用作电流分配元件。通过调整其阻值，可以实现对不同通道电流的精确控制。这种特性在音频设备和传感器电路中尤为重要，可以确保每个通道获得所需的电流，从而实现最佳性能。例如，在音频放大器中，功率厚膜电阻可以用于平衡各个音频通道的电流，确保音质的均匀性和稳定性。

　　此外，功率厚膜电阻在信号调理电路中也具有重要作用。它可以用来调整信号的幅度和阻抗匹配，确保信号在传输过程中的完整性。在模拟信号处理和数字信号处理领域，功率厚膜电阻用于滤波器、放大器等电路中，提升信号的质量。例如，在通信设备中，功率厚膜电阻用于信号放大、滤波、匹配等电路，提供稳定的阻值和低噪声性能，确保信号的可靠传输和处理。

　　功率厚膜电阻还可以用作温度传感器的组成部分。在一些温度测量电路中，其阻值会随着温度的变化而变化，从而实现温度的监测和控制。这种应用在家电、汽车电子和工业自动化等领域得到了广泛应用。例如，在汽车电子系统中，功率厚膜电阻可以用于监测发动机温度，确保发动机在安全温度范围内运行。

　　在电压分压电路中，功率厚膜电阻被用作分压器的关键元件。通过合理配置多个功率厚膜电阻，可以实现所需的输出电压。这一功能在模拟电路设计中尤为重要，能够为后续电路提供稳定的参考电压。例如，在电源管理电路中，功率厚膜电阻可以用于生成稳定的基准电压，确保电源系统的稳定性和可靠性。

　　在放大器和控制系统中，功率厚膜电阻常用于反馈电路。它能够提供必要的反馈信号，以调节放大器的增益或控制系统的稳定性。这种应用对于确保系统的性能和响应速度非常重要。例如，在自动控制系统中，功率厚膜电阻可以用于调节控制信号的增益，确保系统的精确控制和快速响应。

　　在滤波器设计中，功率厚膜电阻也是重要的组件。它可以与电容器和电感器组合使用，形成低通、高通、带通和带阻滤波器。这些滤波器应用于音频、无线通信和信号处理等领域，以去除不必要的频率成分。例如，在无线通信系统中，功率厚膜电阻可以用于设计带通滤波器，确保信号在特定频率范围内传输，提高通信质量。

　　功率厚膜电阻作为一种重要的电子元件，拥有广泛的应用。它不仅在电路保护、电流分配、信号调理等方面发挥着关键作用，还在温度传感器、电压分压和反馈电路等领域展现出其独特的价值。随着科技的不断进步，功率厚膜电阻的应用范围还将进一步扩大，推动电子技术的发展。了解功率厚膜电阻的用途，有助于我们在设计和应用电子设备时，做出更合理的选择。

　　功率厚膜电阻的特点

　　功率厚膜电阻是一种广泛应用于各种电子设备和系统中的电子元件，尤其在需要高功率容量和高稳定性的场合中表现突出。以下是功率厚膜电阻的主要特点：

　　高功率容量：功率厚膜电阻的设计旨在承受较高的功率负荷。它们通常可以处理从几瓦到几百瓦的功率，这使得它们在高功率应用中非常适用，如工业设备、电动汽车和通信设备等。

　　广泛的电阻值范围：功率厚膜电阻的阻值范围非常广泛，从几欧姆到几千兆欧姆不等。这种广泛的阻值范围使得它们能够满足各种电路设计的需求，无论是低阻值还是高阻值的应用。

　　高稳定性：功率厚膜电阻采用专业的制造工艺，具有很高的稳定性。它们能够在长时间使用中保持阻值的稳定，不易失效。此外，它们还具有良好的温度耐受能力，适用于不同工作温度下的应用场合。

　　良好的线性度：功率厚膜电阻的电阻值与电流之间的关系较为线性，这意味着它们在不同电流下的阻值变化较小。这种良好的线性度使得它们在需要精确控制电流和电压的电路中表现出色。

　　较低的噪声：由于功率厚膜电阻的电阻层较为均匀，信号传输中的噪声较低。这使得它们在对噪声有严格要求的应用场合下，如音频设备和精密仪器中，具有明显的优势。

　　高频性能好：功率厚膜电阻在高频信号的传输能力方面表现出色。它们能够提供更为可靠和精准的信号放大和传递，广泛应用于无线通信和遥控电子设备中。

　　可定制性强：功率厚膜电阻可以根据不同需求进行定制，包括阻值、尺寸、引出方式等。这种可定制性使得它们能够满足不同行业或客户特定的应用需求，从而提供更加灵活和高效的解决方案。

　　结构简单、成本低廉：功率厚膜电阻的结构相对简单，主要由基底、阻值材料和金属端片组成。基底一般采用陶瓷或玻璃材质，提供物理支撑和绝缘性能。阻值材料通过蒸发、喷涂或打印等方式制造在基底上，经过干燥和烧结过程形成电阻层。金属端片则用于连接电阻器和电路的导线。这种简单的结构使得功率厚膜电阻的成本相对较低，从而在大规模应用中具有经济优势。

　　宽广的工作温度范围：功率厚膜电阻的工作温度范围通常在-55°C到+155°C之间，甚至有些特殊型号可以在更极端的温度下工作。这种宽广的工作温度范围使得它们能够在各种恶劣环境下稳定运行，适用于航空航天、军事和工业自动化等领域。

　　多种封装形式：功率厚膜电阻的封装形式多样，常见的有贴片式、插件式、融合型、露出式等。不同的封装形式可以根据具体的使用环境和应用场合进行选择，从而提供更加灵活和便捷的安装方式。

　　功率厚膜电阻凭借其高功率容量、广泛的电阻值范围、高稳定性、良好的线性度、较低的噪声、高频性能好、可定制性强、结构简单、成本低廉、宽广的工作温度范围和多种封装形式等特点，在电子工业中有着广泛的应用。它们在各种高功率、高精度和高稳定性的应用场合中发挥着重要作用，为现代电子设备和系统的性能提升提供了有力支持。

　　功率厚膜电阻的应用

　　功率厚膜电阻是一种重要的电子元件，广泛应用于各种行业和设备中。它们以其高功率处理能力、稳定的性能和小巧的体积而著称，成为现代电子设备不可或缺的一部分。

　　首先，功率厚膜电阻在消费电子领域有着广泛的应用。例如，在智能手机、平板电脑、智能手表等设备中，功率厚膜电阻用于控制电流、稳定电压，确保设备在各种工作条件下都能正常运行。这些设备通常需要高密度的电路设计，功率厚膜电阻的小巧体积和高可靠性使其成为理想的选择。

　　其次，在家用电器领域，功率厚膜电阻同样发挥着重要作用。例如，在电饭煲、电烤箱、电暖器等设备中，功率厚膜电阻用于控制加热元件的电流，确保设备能够安全、高效地工作。此外，在空气净化器、加湿器、除湿机等设备中，功率厚膜电阻用于传感器电路，帮助设备准确检测环境参数并做出相应的调整。

　　在工业领域，功率厚膜电阻的应用更加广泛。例如，在工业变压器、稳压器、变频器等设备中，功率厚膜电阻用于保护电路、稳定电压，确保设备在高功率、高频率的工作条件下能够长期稳定运行。此外，在工业自动化设备、机器人、无人机等设备中，功率厚膜电阻用于控制电机、传感器等关键部件，确保设备能够精确、可靠地执行各种任务。

　　在医疗设备领域，功率厚膜电阻同样不可或缺。例如，在医疗X光机、呼吸机、生化分析仪、B超机等设备中，功率厚膜电阻用于控制电流、稳定电压，确保设备能够准确、安全地进行各种诊断和治疗操作。此外，在医疗低温冷藏箱、高温消毒设备等设备中，功率厚膜电阻用于温度控制电路，帮助设备维持稳定的温度环境。

　　在通信设备领域，功率厚膜电阻也有着重要的应用。例如，在卫星接收器、网络交换机、路由器、光纤通信设备等设备中，功率厚膜电阻用于信号放大、滤波、匹配等电路，确保设备能够高效、稳定地传输数据。此外，在通信基站、无线通信设备等设备中，功率厚膜电阻用于电源管理电路，确保设备能够在各种工作条件下稳定运行。

　　功率厚膜电阻作为一种重要的电子元件，其应用范围非常广泛，涵盖了消费电子、家用电器、工业设备、医疗设备、通信设备等多个领域。随着电子技术的不断发展，功率厚膜电阻的应用前景将更加广阔，为各种电子设备的稳定、高效运行提供有力保障。

    　功率厚膜电阻如何选型

　　功率厚膜电阻的选型是一个复杂但至关重要的过程，它涉及到多个参数和因素。正确的选型不仅能确保电路的高效运行，还能提高系统的稳定性和可靠性。以下是关于功率厚膜电阻选型的详细指南，包括一些具体的型号参数。

　　1. 阻值和精度

　　首先，确定所需的阻值范围。功率厚膜电阻的阻值范围非常广泛，从几百欧姆到数千兆欧姆不等。根据电路的具体需求选择合适的阻值。例如，如果你需要一个160mΩ的电阻，可以选择型号为STE1206M1W0R160F的华德合金电阻，其阻值为0.16Ω，精度为±1%。

　　精度是指电阻值的实际值与标称值的偏差范围。常见的精度有5%、1%、0.5%、0.1%等。精度越高，价格一般越贵。例如，型号为STE1206M1W0R050D的华德合金电阻，其阻值为0.05Ω，精度为±0.5%。

　　2. 功率

　　功率是指电阻器能承受的最大功率。功率一般从1/16瓦到数瓦不等。功率大小取决于电路的负载，如果在使用中功率过高，就会导致电阻器损坏。例如，型号为STE2512M2W0R160F的华德合金电阻，其功率为2W，适合高功率应用。

　　3. 温度系数

　　温度系数是指电阻器阻值随温度变化而变化的百分比。例如，当工作温度升高1℃时，电阻值就会上升或下降一定的百分比。温度系数有正负两种，通常使用正温度系数的电阻，这样使得电阻值随着温度的变化而上升，这样在电路中起到了补偿的作用。例如，型号为MSH2512F3W0R010FU的华德合金电阻，其温度系数为±50PPM。

　　4. 工作温度

　　厚膜电阻的工作温度是指电阻器在一定温度范围内可以正常使用的温度范围。常见的工作温度一般在-55℃到+155℃之间。对于一些极端环境需求的，还有一些具有更宽工作温度范围的特殊电阻可供选择。例如，型号为STE1206M1W0R640F的华德合金电阻，其工作温度范围为-55℃到+155℃。

　　5. 封装形式

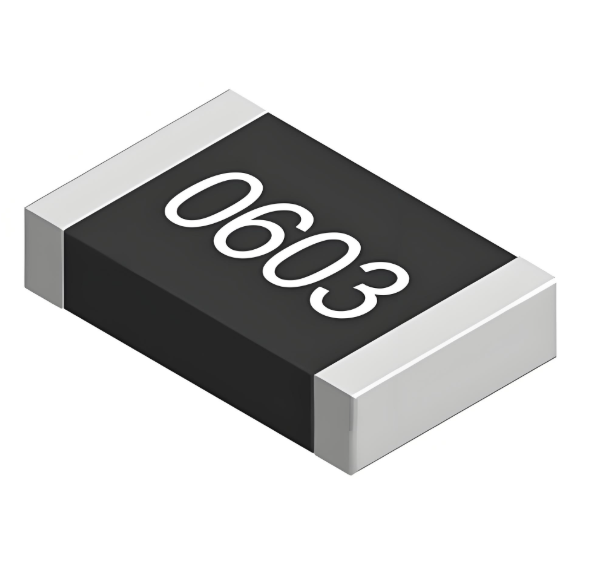

　　厚膜电阻的封装形式有很多种，常见的有贴片式、插件式、融合型、露出式等。常见的外观尺寸有0603、0805、1206等不同的规格，表明了产品的尺寸和封装方式。根据具体的使用环境和应用场合选择合适的封装方式。例如，型号为STE0805MW75R075F的华德合金电阻，其封装尺寸为0805。

　　6. 应用场景

　　不同的应用场景对电阻的要求也不同。例如，在低功耗设计中，可能需要牺牲速度来换取更长的电池续航时间。在RS-485总线设计中，需要考虑上下拉电阻以确保通信稳定。在音频应用中，开关的导通电阻会影响总谐波失真（THD），因此需要选择合适的模拟开关CMOS。

　　7. 品牌和供应商

　　选择知名品牌的电阻可以确保产品的质量和可靠性。例如，国巨（YAGEO）、华德（Walter）和天二（EVEROHMS）都是知名的电阻供应商。这些品牌的产品在行业内有着广泛的应用和良好的口碑。

　　8. 其他参数

　　除了上述参数外，还需要考虑其他一些参数，如线性度、公差等。线性度是指电阻值与电流之间的关系线性程度，阻值的变化随电流的变化是否呈线性。公差是指厚膜电阻器的实际值与标称值的偏差。例如，型号为TR0805D2R00P0525Z的天二高精密薄膜贴片电阻，其公差为±0.5%。

　　结论

　　通过综合考虑阻值、精度、功率、温度系数、工作温度、封装形式、应用场景、品牌和供应商以及其他参数，您可以找到最适合您项目需求的功率厚膜电阻。例如，如果您需要一个高精度、高功率的电阻，可以选择型号为STE2512M2W0R160F的华德合金电阻，其阻值为0.16Ω，精度为±1%，功率为2W，温度系数为±50PPM，封装尺寸为2512。

　　正确的选型不仅能确保电路的高效运行，还能提高系统的稳定性和可靠性。希望本文能为您提供有价值的参考，帮助您在选型过程中做出明智的决策。
