电流检测电阻的分类

　　电流检测电阻，也称为采样电阻，是用于测量电路中电流大小的关键元件。根据其应用和特性，电流检测电阻可以分为多种类型。以下是几种常见的电流检测电阻分类及其特点。

　　根据电阻的连接方式，电流检测电阻可以分为串联电阻和并联电阻。串联电阻是最常见的类型，它直接串联在电路中，通过测量电阻两端的电压降来计算电流大小。并联电阻则较少见，通常用于高电压、低电流的测量场合，通过并联在电路中，利用分流原理来测量电流。

　　根据电阻的阻值大小，电流检测电阻可以分为高阻值电阻和低阻值电阻。高阻值电阻通常用于测量小电流，其阻值范围一般在10Ω到100Ω之间。这种电阻的优点是结构简单、成本低，适合于小电流测量。然而，高阻值电阻在大电流测量时会产生较大的功率损耗，导致发热和测量误差。低阻值电阻则用于测量大电流，其阻值范围一般在0.01Ω到1Ω之间。这种电阻的优点是测量精度高、温度系数低，可以在电路中实现较大电流的准确测量。然而，低阻值电阻在小电流测量时可能会产生较大的测量误差。

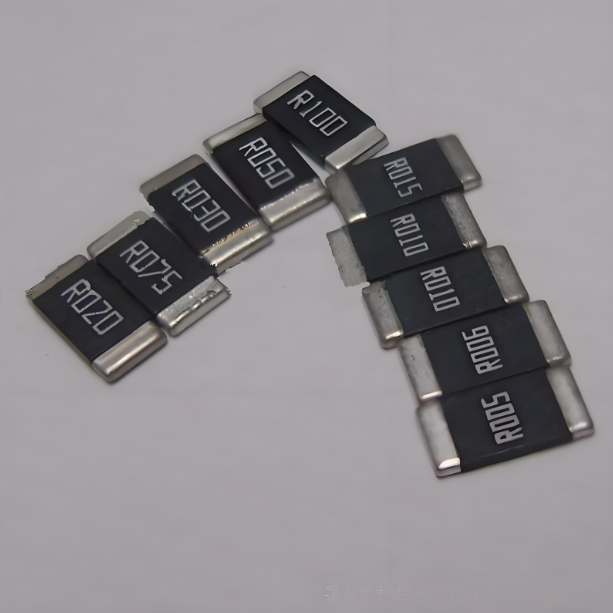

　　根据电阻的封装形式，电流检测电阻可以分为贴片型电阻和插件型电阻。贴片型电阻通常用于表面贴装技术（SMT）电路板，具有体积小、安装方便、可靠性高的特点。常见的贴片型电阻尺寸有0402、0603、0805、1206、1210、2010、2512、1225等。插件型电阻则用于传统的穿孔安装电路板，具有较高的功率承受能力和较好的散热性能。

　　根据电阻的材料特性，电流检测电阻可以分为金属膜电阻、碳膜电阻、线绕电阻等。金属膜电阻具有低温度系数、高精度、稳定性好的特点，适用于高精度电流测量。碳膜电阻则具有成本低、耐高温、抗潮湿的特点，适用于一般电流测量。线绕电阻则具有高功率承受能力、低温度系数、稳定性好的特点，适用于大电流测量。

　　根据电阻的应用领域，电流检测电阻可以分为通用型电阻和专用型电阻。通用型电阻适用于各种电流测量场合，具有较好的通用性和适应性。专用型电阻则针对特定应用领域进行优化设计，如汽车电子、电机控制、电源管理等。例如，在汽车电子系统中，电流检测电阻需要具备高精度、低温系数、高功率承受能力等特点，以满足车辆运行中对电流检测的高要求。

　　电流检测电阻的分类多样，根据其连接方式、阻值大小、封装形式、材料特性和应用领域，可以分为多种类型。选择合适的电流检测电阻对于电路的性能和可靠性至关重要，需要根据具体的应用需求和测量条件进行综合考虑。

　　电流检测电阻的工作原理

　　电流检测电阻是一种用于测量电路中电流大小的电子元件。其工作原理基于欧姆定律，即当电流通过一个电阻时，会在电阻上产生与电流成正比的电压。因此，通过测量电阻两端的电压，可以推导出电流的大小。

　　电流检测电阻通常具有较低的电阻值，以最小化对电路的影响。它被放置在电路中作为电流路径的一部分，电流从电源经过电流检测电阻，然后进入负载或其他电路元件。这种低阻值可以减小电流检测电阻本身的功耗，并提供更精确的电流测量结果。

　　电流检测电阻的工作原理可以分为以下几个步骤：

　　电流通过电阻：当电流通过电流检测电阻时，根据欧姆定律，电阻上会产生一个电压降。这个电压降与电流成正比，即 V = I * R，其中 V 是电压降，I 是电流，R 是电阻值。

　　电压测量：通过测量电阻两端的电压降，可以计算出流过电阻的电流大小。通常使用电流检测放大器来测量这个电压降，以提高测量的精度和灵敏度。

　　信号处理：测量到的电压信号可以通过放大器、模数转换器（ADC）等电路进行进一步处理，以便在控制系统中使用。这些处理步骤可以包括滤波、放大、数字化等，以确保信号的准确性和稳定性。

　　电流检测电阻的选择和设计需要考虑多个参数，包括电阻值、额定功率、容差和温度系数等。电阻值决定了电压降的大小，额定功率决定了电阻能够承受的最大功率，容差影响测量的精度，温度系数则决定了电阻在不同温度下的稳定性。

　　电流检测电阻的应用非常广泛，包括电池充电器、电机驱动、DC-DC转换器、太阳能充电控制器等。在这些应用中，电流检测电阻用于监控和控制电流，以确保系统的安全和高效运行。

　　例如，在电池充电器中，电流检测电阻可以用于测量充电电流，以确保电池不会过充或过放。在电机驱动电路中，电流检测电阻可以用于检测电机的相电流，以实现精确的控制和保护。在DC-DC转换器中，电流检测电阻可以用于监测输出电流，以确保转换器的稳定性和效率。

　　电流检测电阻通过测量电阻两端的电压降来间接测量电流大小，其低阻值、高精度和良好的温度稳定性使其成为电流检测的理想选择。在各种电子应用中，电流检测电阻发挥着至关重要的作用，确保系统的安全、稳定和高效运行。

　　电流检测电阻的作用

　　电流检测电阻，也称为分流器，是一种用于测量电流的电子元件。它在测量仪表中发挥着重要的作用，测量仪表在电力系统的运行、电气设备的维护以及人身安全等方面都具有重要的意义。电流检测电阻作为测量仪表的核心组成部分，其性能和质量直接影响到测量仪表的准确性和可靠性。

　　在电力系统中，电流检测电阻将电流转换成可测量的电压信号，为测量仪表提供了可靠的电流测量数据。这有助于电力系统操作人员对电力设备的运行状态进行实时监控，及时发现潜在的问题并采取相应的措施。此外，电流检测电阻还可以用于保护电力系统免受过流等异常情况的影响，确保电力设备的正常运行。

　　在电气设备的维护中，通过对电气设备进行电流检测，可以判断设备的运行状态、发现潜在的故障并采取及时的维修措施。例如，通过对电动机的电流进行检测，可以判断电动机的运行状态以及是否存在故障。这有助于电气设备维护人员及时发现并解决问题，确保电气设备的正常运行。

　　电流检测电阻在一些涉及高电压、大电流的场合，如电力设备、交通运输工具等，需要对电流进行测量和监控以保障操作人员的人身安全。电流检测电阻可以将电流转换成可测量的电压信号，为相关设备提供可靠的电流测量数据。这有助于操作人员了解设备的运行状态，避免潜在的危险情况，保障人身安全。

　　电流检测电阻的基本原理是根据欧姆定律，在检测通过电阻的电流时，电势差被作为电流检测的直接检测值。毫无疑问，用高于1Ohm的电阻可以检测数百毫安的电流。但如果电流达10-20安培，情况就完全不同了，因为电阻中的功耗（P=R*I²）就无法忽略了。虽然可以尝试通过降低电阻阻值来限制功耗，但由于检测的电压也同时相应降低，检测的阻值往往会受到估值分辨率和精度的限制。

　　电阻两端的检测电压可由以下公式得出：U=R*I+Uth+Uind+Uiext+Uth=热电动势Uind=感应电压Uiext=端口引线压降。上述情况，与电流无关的因素引起的误差电压会影响检测结果，因此设计人员必须清楚了解这个原因，并且应通过合理的布线设计尤其是通过选择合适的电阻来最大程度降低电压误差造成的影响。

　　电流检测电阻的选择非常重要，因为电阻值受温度、时间、电压、频率等众多参数的影响。理想的完全不受以上参数影响的电流检测电阻是不存在的，那么实际的电阻可通过下文表格中所列的特性参数，例如电阻值、功耗、热稳定性、频率响应等，来选择合适的电阻。在汽车电子系统中，电流检测电阻的应用非常广泛，例如车辆驱动的控制和调节大多要求工作电流在1-100A之间，在特殊情况下（例如，氧传感器预热），短时间内要求2-300A的电流，车辆启动时电流可达到1500A。在电池和电源管理系统中，还有更为极端的情况：车辆运行中，持续电流为100-300A；而在静止状态下，电流只有几毫安，所有这些都必须精确检测出来。

　　电流检测电阻在电力系统、电气设备维护和人身安全等方面发挥着重要作用。其性能和质量直接影响到测量仪表的准确性和可靠性。通过合理选择和使用电流检测电阻，可以确保电流测量的准确性和可靠性，从而保障电力系统的稳定运行、电气设备的正常工作以及操作人员的人身安全。

　　电流检测电阻的特点

　　电流检测电阻是一种专门设计用于测量电路中电流的电阻元件。与普通电阻相比，电流检测电阻具有许多独特的特点，这些特点使其在各种电流测量和控制应用中表现出色。

　　电流检测电阻的一个显著特点是其低阻值。为了最小化对电路的影响，电流检测电阻通常具有非常低的电阻值，通常以毫欧姆（mΩ）为单位。这种低阻值可以减小电阻本身的功耗，并提供更精确的电流测量结果。例如，在测量大电流（几安到几十安）时，通常会采用毫欧姆级别的电流检测电阻。如果电阻值过高，会导致较大的电压降和功耗，从而影响电路的正常工作。

　　电流检测电阻具有高精度和低温系数。高精度意味着电流检测电阻可以提供准确的电流测量结果，与实际电流值尽可能接近，并且具有较小的误差范围。低温系数则意味着电阻值随温度变化的幅度很小，从而减小温度对测量结果的影响。这对于确保测量结果的准确性和稳定性至关重要，尤其是在需要长时间稳定工作的应用中，如工业控制或医疗设备。

　　电流检测电阻通常具有大功率承受能力。由于电流检测电阻需要承受电路中的大电流，因此必须具有足够的功率额定值，以防止电流过载时出现过热和损坏的情况。大功率承受能力可以提高电流检测电阻在高负荷情况下的可靠性和稳定性。例如，在测量12A电流时，如果使用0.1Ω的电阻，其功耗将达到14.4W，这需要电阻具有足够的散热能力。

　　电流检测电阻还具有快速响应时间。对于某些应用，如需要及时反馈和控制的系统，电流检测电阻需要能够迅速响应电流的变化。快速响应时间可以确保电流变化时的实时测量，从而提高系统的响应速度和控制精度。

　　电流检测电阻还具有良好的线性特性。线性特性意味着电流变化时，电阻两端的电压变化与电流成正比。这样可以确保电流检测电阻的输出与输入电流之间的关系是直接的，便于后续的数据处理和分析。良好的线性特性有助于提高测量结果的准确性和可靠性。

　　电流检测电阻通常采用四引线构造，以消除引线电阻对测量结果的影响。这种构造方法称为凯尔文（Kelvin）测量法，通过在电阻根部测量电压，可以更精确地测量电流，避免引线电阻造成的误差。此外，电流检测电阻还具有耐高温能力和低噪声特性，能够在恶劣环境下稳定工作，并减少噪声对测量结果的影响。

　　电流检测电阻具有低阻值、高精度、低温系数、大功率承受能力、快速响应时间、良好线性特性、四引线构造、耐高温能力和低噪声等特点。这些特点使其在各种电流测量和控制应用中表现出色，能够提供准确、可靠的电流测量结果。

　　电流检测电阻的应用

　　电流检测电阻，也称为分流电阻，是现代电子设备中不可或缺的元件，广泛应用于电流测量、监测和电机控制等多个领域。其基本原理基于欧姆定律（V=IR），即通过测量电阻两端的电压降来计算通过电阻的电流。这种技术简单有效，适用于各种电流测量场合。

　　在汽车电子系统中，电流检测电阻的应用尤为广泛。例如，车辆驱动的控制和调节大多要求工作电流在1-100A之间，而在特殊情况下（如氧传感器预热），短时间内要求2-300A的电流。车辆启动时，电流甚至可达到1500A。在电池和电源管理系统中，电流检测电阻同样发挥着重要作用。车辆运行中，持续电流为100-300A；而在静止状态下，电流只有几毫安。所有这些电流变化都必须被精确检测出来，以确保系统的正常运行和安全。

　　电流检测电阻的选择对检测结果的影响非常大。电阻值、功率额定、温度系数和材料类型等因素都需要综合考虑。例如，在高电流应用中，低电阻值和高功率额定是必需的，而在低功率应用中，则可以选择较高的电阻值。此外，电阻的温度系数也是一个重要参数，因为它直接影响到检测结果的准确性。在实际应用中，设计人员必须清楚了解这些参数，并通过合理的布线设计和电阻选择来最大程度降低电压误差造成的影响。

　　电流检测电阻的应用不仅限于汽车领域，还广泛应用于工业自动化、消费电子、医疗设备等领域。在工业自动化中，电流检测电阻用于监测电机的运行状态，确保设备正常工作。在消费电子中，电流检测电阻用于电池管理，确保电池的安全和寿命。在医疗设备中，电流检测电阻用于监测设备的工作状态，确保患者的安全。

　　电流检测电阻的安装和使用也需要注意一些事项。首先，散热问题是高功率应用中必须考虑的因素。电阻会发热，需要良好的散热设计。其次，电阻的位置选择也很重要，应尽量将其放置在电路中流经电流的主要路径上，以确保测量的准确性。最后，测量电流检测电阻时，通常使用高精度的电压表来测量电阻两端的电压降，再根据公式计算电流。在高频或高电流的应用中，可以使用更精确的测量仪器。

　　电流检测电阻作为一种重要的电流测量元件，在现代电子设备中发挥着不可替代的作用。通过合理选择和使用电流检测电阻，可以实现更为精确和高效的电流监测，从而提升电路的性能和效率。

　　电流检测电阻如何选型

　　电流检测电阻（Current Sense Resistor）在电子电路设计中扮演着至关重要的角色，它用于测量通过电路的电流大小，通常以电压降的形式反馈给控制系统。选择合适的电流检测电阻型号及其参数对于确保电路的性能和稳定性非常重要。本文将详细介绍电流检测电阻的选型要点，包括阻值、功率额定值、温度系数、封装形式等。

　　1. 阻值选择

　　阻值是电流检测电阻的核心参数。阻值过小可能导致测量精度不足，而阻值过大会增加功耗和热量。通常，电流检测电阻的阻值范围在毫欧（mΩ）到几欧（Ω）之间，具体取决于电流大小和测量精度要求。

　　例如，假设我们需要检测一个最大电流为10A的电路，ADC的输入范围为0-3.3V，我们希望采样电压在1V到2.5V之间。根据公式：

　　[ R = frac{Delta V_{adc}}{AU imes Delta I} ]

　　其中，(Delta V_{adc})为ADC采样电压范围，AU为运放放大倍数，(Delta I)为负载工作电流范围。假设运放倍数为10，负载工作电流范围为0-10A，则：

　　[ R = frac{1.5V}{10 imes 10A} = 15mΩ ]

　　为了简化设计，可以选择10mΩ的采样电阻。

　　2. 功率额定值

　　功率额定值是电流检测电阻的重要参数，表示电阻能够安全承受的最大功率。功率计算公式为：

　　[ P = I^2 R ]

　　其中，I为电流，R为电阻值。选择电流检测电阻时，应确保其功率额定值高于实际工作条件下的功率，以避免过热和损坏。

　　例如，对于10A的最大电流和10mΩ的电阻值，功率为：

　　[ P = 10A^2 imes 10mΩ = 1W ]

　　因此，应选择功率额定值大于1W的电阻。

　　3. 温度系数

　　温度系数是指电阻值随温度变化而变化的程度。电流检测电阻的温度系数通常以ppm/°C（每百万分每摄氏度）来表示。在高温环境下使用时，选择温度系数较低的电阻可以提高测量的稳定性和准确性。

　　例如，选择温度系数为50ppm/°C的电阻，可以在温度变化时保持较高的测量精度。

　　4. 封装形式

　　电流检测电阻有多种封装形式，包括贴片式（SMD）、通孔式（THD）等。选择封装形式时，需要考虑电路板的设计、空间限制和散热要求。

　　例如，对于空间受限的电路板，可以选择贴片式电阻，如2512封装。对于需要更好散热的场合，可以选择通孔式电阻。

　　5. 精度和线性度

　　电流检测电阻的精度直接影响测量结果的可靠性。高精度电阻通常具有较小的公差（如±1%或±0.5%）。线性度也是一个重要参数，理想的电流检测电阻应在整个测量范围内保持良好的线性关系。

　　例如，选择公差为±1%的电阻，可以确保测量结果的高精度。

　　6. 材料选择

　　电流检测电阻的材料通常包括金属薄膜、碳膜和合金材料等。金属薄膜电阻具有较好的稳定性和低温漂特性，适合高精度应用；而合金材料则适用于高功率和高温环境。

　　例如，选择金属薄膜电阻，可以确保电阻的长期稳定性和可靠性。

　　7. 应用领域

　　电流检测电阻应用于多个领域，包括电动汽车、可再生能源系统、工业自动化、消费电子等。在这些领域中，电流检测电阻用于电流监测、过流保护、功率管理等功能。

　　例如，在电动汽车中，电流检测电阻用于电池管理系统（BMS），监测电池的充放电状态，确保电池的安全和寿命。

　　8. 型号推荐

　　根据上述选型要点，推荐以下几种常用的电流检测电阻型号：

　　Vishay WSLP系列：金属薄膜电阻，阻值范围为0.001Ω至0.1Ω，功率额定值为1W至5W，温度系数为50ppm/°C，封装形式为2512、3122等。

　　Bourns CSS系列：合金电阻，阻值范围为0.001Ω至0.1Ω，功率额定值为1W至5W，温度系数为20ppm/°C，封装形式为2512、3122等。

　　Panasonic ERJ系列：金属膜电阻，阻值范围为0.001Ω至0.1Ω，功率额定值为1W至5W，温度系数为100ppm/°C，封装形式为2512、3122等。

　　结论

　　选择合适的电流检测电阻型号及其参数，包括阻值、功率额定值、温度系数、封装形式等，能够有效提升电路的性能和可靠性。在设计电路时，工程师应综合考虑这些因素，以确保电流检测电阻能够满足实际应用需求。希望本文能为您在选择电流检测电阻时提供有价值的参考。
