降压稳压器的分类

　　降压稳压器，也称为降压转换器或Buck转换器，是一种将输入电压降低到较低且稳定的输出电压的电源管理设备。根据不同的工作原理、结构和应用场景，降压稳压器可以分为多种类型。以下是对降压稳压器主要分类的详细介绍：

　　开关模式降压稳压器：

　　基本Buck转换器：这是最常见的降压稳压器类型，通过一个开关元件（通常是MOSFET）、一个电感器和一个电容器组成。开关元件周期性地导通和截止，控制电感器中的能量储存和释放，从而实现电压的降低和稳定。

　　同步Buck转换器：与基本Buck转换器相比，同步Buck转换器使用两个开关元件（通常是一个MOSFET作为主开关，另一个作为续流二极管的替代）。这种设计可以提高效率，特别是在低输出电压和高输出电流的应用中。

　　多相Buck转换器：在高功率应用中，为了提高效率和减小输出纹波，可以使用多相Buck转换器。它由多个并联的Buck转换器组成，每个转换器的开关频率错开一定相位，从而实现更平滑的输出电压和电流。

　　线性降压稳压器：

　　低压差线性稳压器（LDO）：LDO是一种线性稳压器，通过在其线性区域内运行的晶体管或FET，从输入电压中减去超额的电压，产生经过调节的输出电压。LDO的主要特点是低噪声和简单的设计，但效率较低，特别是在输入电压远高于输出电压的情况下。

　　高功率LDO：为了满足高功率应用的需求，一些LDO设计具有更高的输出电流能力。这些高功率LDO通常需要额外的散热措施，以确保在高负载条件下正常工作。

　　混合型降压稳压器：

　　混合模式稳压器：这种稳压器结合了开关模式和线性模式的优点。在轻载条件下，它以线性模式工作，以降低噪声；在重载条件下，它切换到开关模式，以提高效率。这种设计可以在不同负载条件下提供最佳的性能。

　　隔离型降压稳压器：

　　反激转换器：反激转换器是一种隔离型降压稳压器，通过变压器实现输入和输出之间的电气隔离。它适用于需要电气隔离的应用，如医疗设备和通信设备。

　　正激转换器：正激转换器也是一种隔离型降压稳压器，与反激转换器相比，它具有更高的效率和更好的输出电压调节能力。正激转换器通常用于高功率应用。

　　数字控制降压稳压器：

　　数字PWM控制器：这种稳压器使用数字信号处理器（DSP）或微控制器来控制开关元件的导通和截止时间。数字控制可以实现更精确的电压调节和更快的响应速度，适用于高性能计算和通信设备。

　　智能降压稳压器：智能降压稳压器集成了多种保护功能和通信接口，如过压保护、过流保护、温度保护和I2C通信接口。这种稳压器可以实现远程监控和控制，适用于复杂系统中的电源管理。

　　选择合适的降压稳压器时，需要考虑输入电压范围、输出电压和电流、效率、噪声、尺寸和成本等因素。不同的应用场景和性能要求决定了降压稳压器的具体类型和设计。随着技术的不断进步，降压稳压器的性能将进一步提升，应用领域也将不断拓展。

　　降压稳压器的工作原理

　　降压稳压器（Buck Converter）是一种能够将较高的输入直流电压转换为较低的输出直流电压的电源转换装置。其工作原理基于能量的转移和控制，主要通过脉宽调制（PWM）或脉冲频率调制（PFM）来调节输出电压的稳定值。以下是降压稳压器的工作原理的详细解释。

　　降压稳压器的核心组件包括一个开关元件（通常是晶体管）、一个电感器、一个二极管和一个输出电容器。这些组件共同协作，实现输入电压到输出电压的转换和稳定。

　　开关元件控制：降压稳压器的核心是一个开关元件（通常是MOSFET或BJT），它周期性地在导通（ON）和截止（OFF）状态之间切换。当开关元件导通时，输入电压通过开关元件传递到电感器，电感器开始储能。同时，电流通过电感器流向负载和输出电容器，输出电容器在此过程中充电。

　　电感器储能：在开关元件导通期间，电感器中的电流逐渐增加，电感器储存能量。电感器的特性是抵抗电流的变化，因此在导通期间，电感器会积累磁场能量。

　　开关元件关断：当开关元件关断时，电感器中的电流不能立即中断，因为电感器抵抗电流的变化。此时，电感器中的能量通过二极管释放到负载和输出电容器，继续为负载供电。二极管的作用是提供一个路径，使电感器中的电流能够继续流动，同时防止电流反向流动。

　　输出电容器滤波：输出电容器的作用是平滑输出电压，减少电压波动。在开关元件导通期间，输出电容器充电；在开关元件关断期间，输出电容器放电，为负载提供稳定的电压。

　　反馈回路：为了保持输出电压的稳定性，降压稳压器通常会有一个反馈回路。这个回路监测输出电压，并将其与参考电压进行比较。如果输出电压偏离设定值，反馈回路会调整PWM信号的占空比，以增加或减少电感器的能量转移，从而维持输出电压的稳定。

　　工作模式：在重载条件下，降压稳压器通常工作在连续导通模式（CCM），此时电感器中的电流在整个开关周期内始终不会降到零。而在轻载或无负载条件下，稳压器可能会进入不连续导通模式（DCM）或跳频模式，以提高效率并减少空闲功耗。

　　效率和热管理：由于开关元件的开关动作会产生一定的损耗，因此降压稳压器的效率不是100%。然而，通过优化开关元件的选择、减少开关损耗和传导损耗，可以实现高效率的设计。同时，适当的热管理措施（如散热器）也是必要的，以防止过热并保持稳压器的可靠性。

　　降压稳压器因其高效、紧凑和可靠的特性，广泛应用于各种电子设备中，如计算机、通信设备、消费电子产品和工业控制系统。通过精确控制开关元件的导通和关断时间，降压稳压器能够实现高精度的电压调节，确保负载获得稳定可靠的电源供应。

　　降压稳压器的作用

　　降压稳压器是一种广泛应用于各种电子设备中的电源管理装置，其主要作用是将较高的输入电压降低到所需的输出电压，并保持输出电压的稳定。这种稳压器在现代电子设备中扮演着至关重要的角色，为设备提供了可靠的电源解决方案。

　　首先，降压稳压器的核心功能是降压。许多电子设备需要的工作电压低于电源提供的电压，例如，电池供电设备、通信设备、消费电子产品和工业自动化设备等。这些设备通常需要将输入电压（如12V、24V）降低到适合设备工作的电压（如3.3V、5V）。降压稳压器通过高效的开关电源技术，实现了这一功能，使得设备能够在合适的电压下正常工作。

　　其次，降压稳压器具有稳压功能。在实际应用中，输入电压可能会受到电网波动、负载变化等因素的影响，导致电压不稳定。降压稳压器通过内置的反馈回路，实时监测输出电压，并根据需要调整开关元件的导通和截止时间比例（即脉宽调制，PWM），以保持输出电压的恒定。这种稳压功能确保了电子设备在各种工作条件下都能获得稳定的电源，避免了因电压波动导致的设备故障或性能下降。

　　降压稳压器还具有高效的特点。传统的线性稳压器在降压过程中会产生大量的热量，导致效率低下。而降压稳压器采用开关电源技术，通过周期性地开关晶体管，将能量以脉冲的形式传递给负载，从而大大提高了转换效率。一些高性能的降压稳压器，如LM2596，其转换效率可以达到90%以上。这意味着在传输电能时产生的热量较少，提高了整体系统的效率，延长了设备的使用寿命。

　　此外，降压稳压器还具有紧凑的特点。现代电子设备对体积和重量的要求越来越高，降压稳压器采用小型封装，占用空间较小，非常适合集成到便携式设备和紧凑型电子产品中。例如，手机、平板电脑、笔记本电脑等设备中广泛使用了降压稳压器，以满足其对体积和效率的严格要求。

　　降压稳压器还具备多种保护功能，如过载保护、短路保护和过热保护等，以确保长期稳定运行。这些保护功能可以防止因外部因素导致的设备损坏，提高了系统的可靠性和安全性。

　　降压稳压器凭借其高效、稳定、紧凑的特点，在现代电子设备中具有广泛的应用前景。它不仅能够将较高的输入电压降低到所需的输出电压，还能保持输出电压的稳定，为各种电子设备提供了可靠的电源解决方案。随着技术的不断进步，降压稳压器的性能将会进一步提升，为电子设备的发展提供更强有力的支持。

　　降压稳压器的特点

　　降压稳压器（Buck Converter）是一种常见的开关模式电源（SMPS），其主要功能是将较高的输入电压转换为较低的输出电压。这种转换器在现代电子设备中广泛应用，因其高效、稳定和紧凑的特点而备受青睐。以下是降压稳压器的主要特点：

　　高效性：降压稳压器采用开关电源技术，通过周期性地开关一个晶体管来控制能量的传递。这种工作方式使得转换效率通常可以达到90%以上，远高于传统的线性稳压器。高效率意味着在能量转换过程中产生的热量较少，从而提高了系统的整体效率和可靠性。

　　宽输入电压范围：许多降压稳压器支持宽泛的输入电压范围，例如4V至40V。这使得它们能够适应不同的电源环境，如电池供电设备或交流适配器。宽输入电压范围增加了设计的灵活性，使得同一款稳压器可以应用于多种场景。

　　可调输出电压：降压稳压器的输出电压可以根据实际需求进行调整。通过简单的反馈电阻网络，可以实现1.6V至37V之间的输出电压设置。这种可调性使得降压稳压器能够满足不同电子设备的需求，提高了其适用性。

　　快速响应：降压稳压器通常具有快速的瞬态响应能力，能够在输入电压或负载电流发生变化时迅速调整输出电压，保持其稳定。这种快速响应特性对于确保电子设备在各种工作条件下都能正常工作至关重要。

　　保护功能：为了确保长期稳定运行，降压稳压器内置了多种保护功能，如过载保护、短路保护和过热保护等。这些保护功能可以防止稳压器在异常情况下损坏，提高了系统的可靠性。

　　紧凑设计：降压稳压器采用小型封装，占用空间较小。这使得它们非常适合集成到便携式设备和紧凑型电子产品中。紧凑的设计不仅节省了空间，还简化了电路板布局，降低了整体设计成本。

　　低噪声：尽管开关电源通常会产生一定的电磁干扰（EMI），但现代降压稳压器通过优化电路设计和使用滤波元件，能够有效降低输出电压的纹波和噪声。低噪声特性对于敏感的电子设备尤为重要，可以提高系统的性能和稳定性。

　　高功率密度：由于其高效性和紧凑设计，降压稳压器通常具有较高的功率密度。这意味着它们可以在较小的体积内提供较大的输出功率，适用于需要高功率密度的应用场景，如便携式电子设备和空间受限的工业设备。

　　易于集成：降压稳压器通常集成了多个功能模块，如控制电路、驱动电路和保护电路等。这种高度集成的设计简化了电路设计和制造过程，降低了系统的复杂性和成本。

　　降压稳压器凭借其高效、稳定、紧凑和多功能的特点，在现代电子设备中具有广泛的应用前景。无论是电池供电设备、通信设备、消费电子产品还是工业自动化设备，降压稳压器都能提供可靠的电源解决方案，满足各种应用需求。

　　降压稳压器的应用

　　降压稳压器是一种广泛应用于各种电子设备中的电源管理器件，其主要功能是将较高的输入电压降低到所需的输出电压，并保持输出电压的稳定。这种特性使得降压稳压器在许多场景中不可或缺，尤其是在需要高效、紧凑和可靠电源解决方案的应用中。

　　首先，降压稳压器在电池供电设备中有着广泛的应用。例如，手机、平板电脑和笔记本电脑等移动设备通常使用锂电池供电，而这些设备内部的各种组件需要不同的工作电压。降压稳压器可以将电池提供的较高电压（如3.7V或4.2V）转换为适合这些组件工作的较低电压（如1.8V、2.5V或3.3V），从而确保设备的正常运行。此外，降压稳压器的高效性能有助于延长电池的使用寿命，这对于便携式设备尤为重要。

　　其次，在通信设备中，降压稳压器也扮演着关键角色。路由器、交换机和基站等设备通常需要多个不同的电压来驱动其内部的处理器、存储器和其他组件。降压稳压器可以提供稳定的输出电压，并且具有快速的瞬态响应能力，能够迅速适应负载变化，确保通信设备在各种工作条件下的稳定性和可靠性。

　　消费电子产品是降压稳压器的另一个重要应用领域。数码相机、摄影机和音响设备等产品通常需要多个电源轨来支持不同的功能模块。降压稳压器不仅能够提供所需的多种电压，还能通过其内置的保护功能（如过载保护、短路保护和过热保护）确保设备的安全运行。此外，降压稳压器的小型封装和高效性能使得它们非常适合集成到紧凑型电子产品中。

　　在工业自动化设备中，降压稳压器同样发挥着重要作用。可编程逻辑控制器（PLC）、变频器和仪器仪表等设备通常需要稳定的电源供应来保证其精确的控制和测量功能。降压稳压器能够提供高精度的输出电压，并且具有良好的线性和负载调节特性，确保工业设备在各种工作条件下的稳定性和可靠性。

　　降压稳压器凭借其高效、稳定、紧凑的特点，在现代电子设备中具有广泛的应用前景。无论是电池供电设备、通信设备、消费电子产品还是工业自动化设备，降压稳压器都能够提供可靠的电源管理解决方案，确保设备的正常运行和性能优化。随着电子技术的不断发展，降压稳压器的应用领域还将进一步扩展，为各种新型电子设备提供更加高效和可靠的电源支持。

　　降压稳压器如何选型

　　降压稳压器（Buck Regulator）是一种常见的直流-直流转换器，用于将较高的输入电压转换为较低的输出电压。它广泛应用于各种电子设备中，如计算机、通信设备、消费电子产品等。选择合适的降压稳压器对于确保系统的稳定性和效率至关重要。本文将详细介绍如何选择降压稳压器，并列举一些常见的型号。

　　1. 确定输入和输出电压

　　首先，需要明确降压稳压器的输入电压范围和输出电压。输入电压通常由电源供应，而输出电压则取决于负载的要求。例如，如果输入电压为12V，而负载需要5V的电压，那么就需要选择一个能够将12V转换为5V的降压稳压器。

　　2. 计算负载电流

　　负载电流是指降压稳压器需要提供的电流。这可以通过计算负载的功率需求来确定。例如，如果负载需要5V的电压和2A的电流，那么负载功率为10W。选择降压稳压器时，需要确保其最大输出电流大于负载电流，以保证稳压器能够稳定工作。

　　3. 选择合适的开关频率

　　开关频率是降压稳压器的一个重要参数，它影响着稳压器的效率和输出纹波。较高的开关频率可以减小输出纹波，但会增加开关损耗，降低效率。常见的开关频率范围为100kHz到1MHz。选择合适的开关频率需要在效率和输出纹波之间进行权衡。

　　4. 考虑效率

　　效率是降压稳压器的一个关键指标，它反映了输入功率转化为输出功率的效率。高效率的降压稳压器可以减少能量损失，降低发热量，延长设备的使用寿命。一般来说，效率在90%以上的降压稳压器是比较理想的。

　　5. 选择合适的封装和尺寸

　　降压稳压器的封装和尺寸也是选型时需要考虑的因素。不同的应用场合对封装和尺寸有不同的要求。例如，便携式设备通常需要体积较小的降压稳压器，而工业设备则可能需要更大功率的稳压器。常见的封装类型包括TO-220、SMD、DIP等。

　　6. 考虑保护功能

　　为了提高系统的可靠性，降压稳压器通常需要具备一些保护功能，如过流保护、过热保护、短路保护等。这些保护功能可以在异常情况下保护稳压器和负载，防止损坏。

　　7. 常见的降压稳压器型号

　　以下是几种常见的降压稳压器型号及其特点：

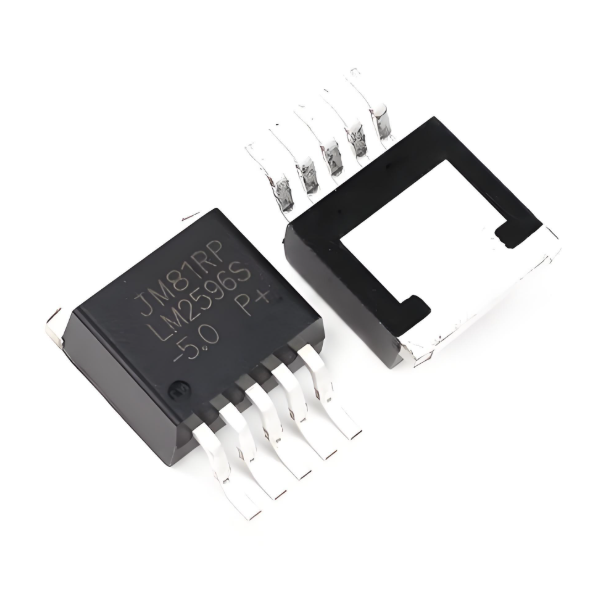

　　LM2596

　　输入电压范围：3V~40V

　　输出电压范围：1.23V~37V

　　最大输出电流：3A

　　开关频率：150kHz

　　封装：TO-220

　　特点：高效率、低纹波、内置过热保护

　　LM7805

　　输入电压范围：7V~35V

　　输出电压：5V

　　最大输出电流：1.5A

　　封装：TO-220

　　特点：线性稳压器、低噪声、内置过热保护和短路保护

　　MP1584

　　输入电压范围：4.5V~28V

　　输出电压范围：0.8V~20V

　　最大输出电流：3A

　　开关频率：500kHz~1.5MHz

　　封装：SOT-23

　　特点：高效率、小尺寸、内置过流保护和热关断

　　AP2112K

　　输入电压范围：2.3V~16V

　　输出电压范围：0.8V~16V

　　最大输出电流：1A

　　开关频率：1.5MHz

　　封装：SOT-23

　　特点：高效率、小尺寸、内置过流保护和热关断

　　8. 结论

　　选择合适的降压稳压器需要综合考虑输入和输出电压、负载电流、开关频率、效率、封装和尺寸以及保护功能等多个因素。通过合理选型，可以确保降压稳压器在系统中稳定可靠地工作，满足负载的需求。希望本文对您选择降压稳压器有所帮助。
