SiC功率模块的分类

　　SiC（碳化硅）功率模块因其高效能和高可靠性，在电力电子领域中越来越受到重视。根据不同的应用场景和性能需求，SiC功率模块可以分为多种类型，每种类型都有其独特的特点和适用范围。

　　按照封装形式来分类，SiC功率模块可以分为单管封装和模块封装。单管封装主要包括TO-247和TO-220两种常见形式。TO-247封装适用于中低功率应用，具有良好的热性能和较高的电流承载能力，广泛应用于电动汽车充电器、太阳能逆变器和不间断电源（UPS）等场景。TO-220封装则适用于低功率应用，体积更小，适合空间受限的应用场景，如小型电源和消费电子。

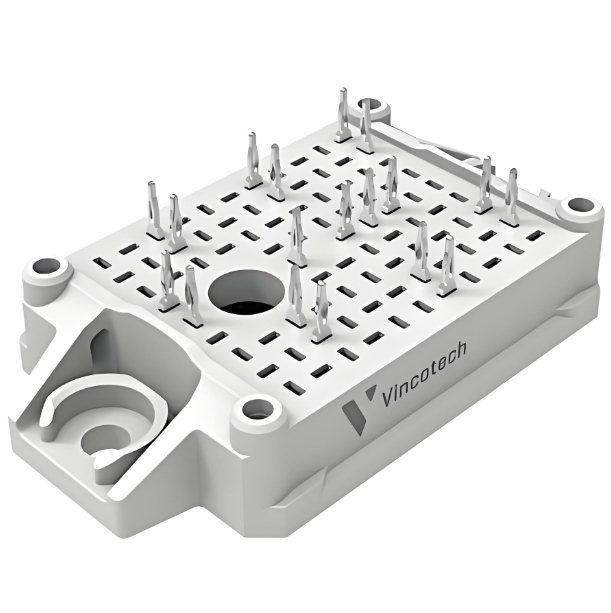

　　模块封装则适用于高功率应用，常见的有62mm、34mm、45mm等规格。这些模块封装形式通常集成了多个SiC芯片，能够提供更高的电流和电压处理能力，适用于电动汽车、高压直流输电（HVDC）和工业驱动系统。模块封装的优点在于集成度高，简化了设计，同时具有优良的热管理能力，适合电动汽车和工业应用。

　　除了上述封装形式，还有一些特殊的封装类型，如DBC基板封装和半桥模块封装。DBC（Direct Bonded Copper，直接键合铜）基板封装采用陶瓷基板和铜箔进行直接键合，具有出色的热导率和电气性能，适合高频、高功率应用。半桥模块封装则集成了两个SiC MOSFET或SiC二极管，形成一个半桥电路，广泛应用于逆变器、电机驱动和电源转换器等领域。这种封装形式集成度高，简化了电路设计，同时具有高效的性能和强大的热管理能力。

　　此外，还有多芯片模块（MCM）封装和功率集成模块（PIM）封装。多芯片模块封装将多个SiC芯片集成到一个模块中，通常包括多个MOSFET和二极管，适合高功率、高可靠性的应用，如电力电子和航空航天。PIM封装则将多个功率器件（如IGBT、MOSFET、二极管等）集成在一个模块中，适用于逆变器、电机驱动和电源转换等应用。PIM封装的优点在于集成度高，简化了系统设计，适合中高功率应用。

　　随着碳化硅技术的不断发展和成本的降低，SiC功率模块将在更多领域中得到广泛应用。不同的封装形式在热管理、电气性能和尺寸方面各有特点，设计者可以根据具体应用选择合适的封装类型，以实现最佳的性能和可靠性。无论是低功率还是高功率应用，SiC功率模块都展现出了其独特的优势，成为电力电子领域的热门选择。

　　SiC功率模块的工作原理

　　SiC功率模块的工作原理是基于碳化硅（SiC）材料的半导体特性，通过控制芯片的开关状态和电压/电流传输，实现功率的转换和调节。SiC功率模块通常由多个SiC芯片组成，这些芯片通过先进的封装技术集成在一起，形成一个高效率、高温工作能力和高功率密度的功率模块。

　　SiC功率模块的核心是SiC芯片，这种芯片具有较高的电压和电流承受能力，能够在高温环境下稳定工作。SiC材料的击穿场强是硅基器件的10倍，结温耐受达175℃以上，这使得SiC功率模块在高温下表现出色。此外，SiC材料的导通电阻随温度升高而降低，这意味着在高温下，SiC功率模块的损耗会减少，从而提高整体效率。

　　SiC功率模块的工作原理可以分为以下几个步骤：

　　开关控制：SiC功率模块通过控制芯片的开关状态来实现功率的转换。开关控制通常由门极驱动电路完成，门极驱动电路通过发送控制信号来控制芯片的导通和关断。SiC芯片的开关速度非常快，可以达到几十纳秒甚至更快，这使得SiC功率模块能够实现高频工作，从而提高系统的功率密度和效率。

　　电压/电流传输：当SiC芯片导通时，电流通过芯片从输入端流向输出端，实现功率的传输。SiC芯片的低导通电阻和低开关损耗使得这一过程非常高效。当芯片关断时，电流停止流动，从而实现功率的调节。

　　散热管理：由于SiC功率模块在工作过程中会产生热量，因此需要有效的散热管理来保证其正常工作。SiC功率模块通常采用高热导率的封装材料和结构，如双面散热（DSC）封装技术，以提高散热效果，降低温度。这不仅有助于提高模块的可靠性，还能延长其使用寿命。

　　电气隔离：为了确保芯片和外部电路之间的电气隔离，SiC功率模块采用了先进的封装技术，如无铅焊接技术和双面封装技术。这些技术不仅提高了模块的可靠性，还提供了更高的安全性和保护性。

　　多目标优化：SiC功率模块的设计通常需要在电学、热学和力学特性之间进行多目标优化。例如，通过智能算法来平衡各性能指标，实现最优的模块性能。这包括优化芯片的布局和封装结构，以实现更高的功率密度和更好的散热效果。

　　SiC功率模块广泛应用于各种高功率和高温环境的电力电子系统，包括电动汽车、工业自动化、太阳能和风能发电、高速列车等领域。其高频高效、高温稳定、低成本等优势使其成为这些领域的理想选择。随着碳化硅材料和封装技术的进一步发展，SiC功率模块将在高功率和高温应用领域发挥越来越重要的作用。

　　SiC功率模块的作用

　　SiC（碳化硅）功率模块作为第三代半导体技术的核心载体，在多个领域发挥着至关重要的作用。其卓越的性能和广泛的应用前景使其成为推动新能源革命、高端制造和智能化转型的重要基石。

　　首先，SiC功率模块在电动汽车领域具有显著优势。它可以将电驱系统的效率提升5%-10%，续航里程增加8%-15%，从而显著提高电动汽车的竞争力。例如，BASIC基本股份的SiC模块已进入近20家整车厂和Tier1客户的30多个车型定点，替代进口方案并实现规模化量产。这些模块通过提升动力系统逆变器的转换效率，进而提高新能源汽车的能源效率和续航里程。随着2025年国内新能源车渗透率超过50%，SiC功率需求激增，推动产业链向高附加值环节延伸。

　　其次，SiC功率模块在光伏和储能系统中也发挥着重要作用。SiC逆变器可以降低光伏系统的损耗2%，提升储能变流器的功率密度25%。国内光伏装机量占全球80%以上，叠加储能装机目标（2025年达50GW），国产SiC模块通过高可靠性和低成本优势，加速替代硅基器件，助力能源系统的绿色转型。例如，BASIC基本股份的SiC模块已经开始在多家上市的电力电子研发制造企业批量供货，应用于储能变流器PCS、APF电能质量、SVG无功补偿、地面电站储能变流器PCS等领域。

　　此外，SiC功率模块在智能电网领域也展现出巨大潜力。其高耐压和低损耗特性适配特高压输电场景，可以减少电网损耗约30%。随着中国主导的《碳化硅功率器件测试标准》成为国际参考，国产模块在智能电网领域的应用将进一步扩大。

　　在工业应用方面，SiC功率模块同样表现出色。其高效率和高功率密度的特点使其在大功率充电桩、有源电力滤波器（APF）、储能变流器（PCS）、高端电焊机、数据中心UPS、高频DC-DC变换器等领域得到广泛应用。例如，BASIC基本股份自主研发的工业级全碳化硅MOSFET功率模块产品类型丰富，包括EasyPACK™封装的E1B&E2B工业级碳化硅MOSFET模块，以及34mm封装的全碳化硅MOSFET半桥模块，产品在比导通电阻、开关损耗、可靠性等方面表现出色。

　　SiC功率模块凭借其高效率、低损耗、高耐温、高电压承受能力等优势，已经成为多个行业的首选解决方案。随着技术的不断进步和应用需求的扩大，SiC功率模块将不断推动高效、绿色能源的应用，成为未来电力电子技术的核心支柱。对于广大用户而言，SiC功率模块无疑将在提升设备性能、降低能耗、减少系统体积等方面，带来前所未有的变革。

　　SiC功率模块的特点

　　碳化硅（SiC）功率模块作为一种新型高效能电能转换器件，凭借其优异的性能优势，已经成为多个行业的首选解决方案。SiC功率模块的特点主要体现在以下几个方面：

　　高开关频率：由于SiC材料具有宽禁带特性，其载流子迁移率远高于硅，从而实现更快的开关速度。高开关频率不仅降低了开关损耗，显著提高了功率模块的效率，还允许使用更小的无源元件，缩小了功率模块的尺寸和重量，提升了系统集成度。

　　低导通损耗：SiC晶体结构中不存在缺陷和杂质，导致电阻率极低，从而降低了导通损耗。与硅基功率模块相比，SiC功率模块的导通损耗可降低高达90%，显著提升了系统效率。低导通损耗减少了发热，延长了功率模块的使用寿命，提高了系统可靠性。

　　耐高压能力强：SiC材料的击穿场强高达300kV/cm，远高于硅的30kV/cm，使其具有优异的耐高压能力。高耐压特性使SiC功率模块能够承受更高电压的应用，拓展了其应用范围。耐高压能力的增强可以简化系统设计，减少绝缘部件的使用，降低了系统成本。

　　高温度稳定性：SiC的熔点高达2700℃，可以在恶劣的温度条件下保持稳定性，不会熔化或烧毁。高温稳定性确保SiC功率模块在高温环境中正常运行，无需额外的冷却措施。耐高温特性使其适用于高功率密度、高环境温度的应用，拓宽了其应用领域。

　　耐辐射能力强：SiC是一种耐辐射材料，对高能辐射具有较强的抵抗力，不会出现半导体器件常见的位移损伤。耐辐射能力使其适用于航天、核电等辐射环境恶劣的应用，提高了系统的可靠性。即使在受到辐射影响的情况下，SiC功率模块仍能保持稳定的性能，保证系统正常运行。

　　高可靠性：SiC材料具有高硬度和耐腐蚀性，不易受环境因素的影响，延长了功率模块的使用寿命。SiC功率模块的热膨胀系数与铜相匹配，减少了因温度变化引起的应力，提高了可靠性。优异的材料特性和制造工艺确保了SiC功率模块的高可靠性，满足工业和航空航天等要求极高的应用场景。

　　低开关损耗：SiC具有更高的电子迁移率和较窄的禁带，使得SiC MOSFET的导通电阻比硅基MOSFET低几个数量级，在低导通损耗下可以实现更高的电流密度。高开关速度使得SiC MOSFET能够在更高的开关频率下工作，从而提高系统的效率。

　　高反向击穿电压：SiC的宽禁带赋予了SiC二极管更高的反向击穿电压，可以承受更高的电压应力。这使得SiC功率模块在高压应用中表现出色，如电动汽车的逆变器和充电器、太阳能光伏和风能逆变器等。

　　SiC功率模块凭借其高开关频率、低导通损耗、耐高压、高温度稳定性、耐辐射、高可靠性和低开关损耗等优势，已经成为现代高效电能转换的首选解决方案。随着技术的进步和应用需求的扩大，SiC功率模块将不断推动高效、绿色能源的应用，成为未来电力电子技术的核心支柱。

　　SiC功率模块的应用

　　碳化硅（SiC）功率模块作为一种高效能电能转换器件，凭借其优异的性能优势，已经成为多个行业的首选解决方案。SiC功率模块的应用领域广泛，尤其在电动汽车、可再生能源、工业自动化等领域展现出巨大的潜力。

　　在电动汽车领域，SiC功率模块的应用尤为突出。电动汽车充电器和电机驱动器对功率转换系统的效率有着极高要求，而SiC功率模块能够在提高功率密度和效率的同时，减少冷却系统的需求，显著降低系统体积和重量。例如，特斯拉Model 3就采用了全SiC功率模块，通过与意法半导体的合作，实现了逆变器的小型化和轻量化，同时提高了系统的整体性能。此外，比亚迪也计划在旗下的电动车中实现SiC基车用功率半导体对硅基IGBT的全面替代，进一步提升整车性能。

　　在可再生能源领域，SiC功率模块同样发挥着重要作用。太阳能逆变器和其他能源转换设备对系统的性能和可靠性要求极高，而SiC功率模块由于其更高的电压承受能力和更低的损耗，可以实现更小体积的逆变器设计，同时增强系统的稳定性和耐久性。例如，日本半导体企业ROHM为文图瑞Formula E车队提供的全SiC功率模块，不仅实现了显著的小型化和轻量化，还大幅降低了开关损耗，提高了系统的整体效率。

　　在工业自动化领域，SiC功率模块的应用也日益广泛。大功率开关电源、马达驱动器、不间断电源等高电压工业领域对电能转换效率和可靠性有着严格要求，而SiC功率模块能够通过提高开关速度、减少开关损耗来显著提高电能转换效率。此外，SiC的低开关损耗特性，允许其工作在更高的开关频率范围，使得设备在进行高频率转换时仍能保持高效运行。

　　除了上述领域，SiC功率模块还在石油勘探等极端环境下展现出不可替代的竞争力。其高耐温特性使得其在高温、高压环境下表现得尤为出色，能够承受更高的电压和工作温度，这使得它在高温、高压环境下表现得尤为出色。

　　SiC功率模块作为一种新型高效能电能转换器件，凭借其优异的性能优势，已经成为多个行业的首选解决方案。随着技术的进步和应用需求的扩大，SiC功率模块将不断推动高效、绿色能源的应用，成为未来电力电子技术的核心支柱。对于广大用户而言，SiC功率模块无疑将在提升设备性能、降低能耗、减少系统体积等方面，带来前所未有的变革。

　　SiC功率模块如何选型

　　SiC（碳化硅）功率模块因其高效能和高可靠性，在电力电子领域得到了广泛应用。选型SiC功率模块时，需要综合考虑多个因素，包括功率等级、工作电压、电流需求、封装形式、热管理能力以及应用领域等。以下是详细的选型指南，包括一些常见型号的介绍。

　　1. 功率等级和工作电压

　　首先，确定应用所需的功率等级和工作电压。SiC功率模块的电压等级通常有650V、1200V、1700V等。例如，对于电动汽车充电器和太阳能逆变器，1200V的SiC模块是一个常见的选择。具体型号如：

　　PD020120LH-G-2L：1200V，适用于功率因素校正。

　　SKHI23/12R：1200V，适用于高压直流输电（HVDC）。

　　2. 电流需求

　　根据应用的电流需求选择合适的模块。SiC模块的电流承载能力从几安培到几百安培不等。例如，对于电动汽车驱动系统，可能需要高电流模块。具体型号如：

　　MBB800TV7A：适用于高电流应用，如冰箱功率模块。

　　ECN30210：适用于变频风机，具有低开关损耗。

　　3. 封装形式

　　SiC功率模块有多种封装形式，每种封装形式都有其特点和适用场景。常见的封装形式包括：

　　TO-247：适用于中低功率应用，如电动汽车充电器和太阳能逆变器。具体型号如PD020120LH-G-2L。

　　TO-220：适用于低功率应用，如小型电源和消费电子。具体型号如BSS84。

　　D2PAK：适用于中等功率应用，如电源模块和汽车电子。具体型号如IXFN106N20。

　　模块封装（如62mm、34mm、45mm）：适用于高功率应用，如电动汽车和工业驱动系统。具体型号如SKHI23/12R。

　　DBC基板：适用于高频、高功率应用，如电力电子和航空航天。具体型号如SP6LISiC。

　　半桥模块封装：适用于逆变器、电机驱动和电源转换器。具体型号如MCC72-08io8B。

　　多芯片模块（MCM）封装：适用于高功率、高可靠性的应用。具体型号如W5838ZD120。

　　功率集成模块（PIM）封装：适用于逆变器、电机驱动和电源转换。具体型号如HITACHI DIP26N。

　　4. 热管理能力

　　热管理是SiC功率模块选型的重要考虑因素。不同的封装形式和材料具有不同的热导率和热阻。例如，DBC基板具有优良的热导率，适合高频、高功率应用。具体型号如SP6LISiC。

　　5. 应用领域

　　根据具体的应用领域选择合适的SiC功率模块。例如：

　　电动汽车：需要高功率、高可靠性的模块，如SKHI23/12R。

　　太阳能逆变器：需要高效能、低损耗的模块，如PD020120LH-G-2L。

　　工业驱动系统：需要高电流、高电压的模块，如MBB800TV7A。

　　6. 成本和供货情况

　　最后，考虑成本和供货情况。不同封装形式和功率等级的模块成本差异较大。选择时应平衡性能和成本，确保供应链的稳定。例如，BSS84和IXFN106N20等型号在成本上相对较低，适合低功率应用。

　　结论

　　选型SiC功率模块时，需要综合考虑功率等级、工作电压、电流需求、封装形式、热管理能力、应用领域以及成本和供货情况。通过以上指南，可以更好地选择适合具体应用的SiC功率模块，提高系统的性能和可靠性。
