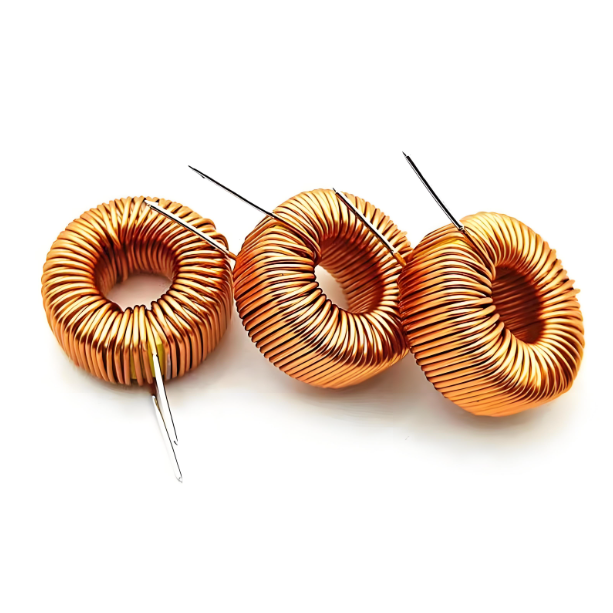

绕组电感的分类

　　绕组电感是电子电路中常见的元件，其分类方式多样，可以根据电感形式、导磁体性质、工作性质、绕线结构等多种方式进行分类。以下是绕组电感的详细分类及其特点。

　　根据电感形式，绕组电感可以分为固定电感和可变电感。固定电感的电感量是固定的，不能调整；而可变电感的电感量可以通过改变线圈的匝数或磁芯的位置来调整。

　　根据导磁体性质，绕组电感可以分为空芯线圈、铁氧体线圈、铁芯线圈和铜芯线圈。空芯线圈没有磁芯，适用于高频场合；铁氧体线圈使用铁氧体作为磁芯，具有高电阻率和高磁导率，适用于高频电路；铁芯线圈使用铁作为磁芯，适用于低频和直流电路；铜芯线圈使用铜作为磁芯，适用于高频和大电流场合。

　　根据工作性质，绕组电感可以分为天线线圈、振荡线圈、扼流线圈、陷波线圈和偏转线圈。天线线圈用于无线通信；振荡线圈用于产生振荡信号；扼流线圈用于抑制电流的变化；陷波线圈用于滤除特定频率的信号；偏转线圈用于电视和显示器的偏转电路。

　　根据绕线结构，绕组电感可以分为单层线圈、多层线圈、蜂房式线圈、密绕式线圈、间绕式线圈、脱胎式线圈和乱绕式线圈。单层线圈只有一层线圈，适用于高频场合；多层线圈有多层线圈，适用于低频和大电流场合；蜂房式线圈的线圈排列成蜂房状，适用于高频和大电流场合；密绕式线圈的线圈排列紧密，适用于高频和大电流场合；间绕式线圈的线圈之间有间隔，适用于低频和大电流场合；脱胎式线圈的线圈可以脱胎，适用于高频和大电流场合；乱绕式线圈的线圈排列不规则，适用于低频和大电流场合。

　　根据工作频率，绕组电感可以分为高频线圈和低频线圈。高频线圈适用于高频电路，如射频电路；低频线圈适用于低频电路，如电源电路。

　　根据结构特点，绕组电感可以分为磁芯线圈、可变电感线圈、色码电感线圈和无磁芯线圈等。色码电感线圈是一种高频电感线圈，它在磁芯上绕上一些漆包线后再用环氧树脂或塑料封装而成，适用于高频电路。

　　绕组电感的分类方式多样，可以根据不同的需求选择合适的电感类型。了解这些分类及其特点，有助于更好地选择和使用绕组电感，满足各种电子电路的设计需求。

　　绕组电感的工作原理

　　绕组电感的工作原理是基于电磁感应定律，即法拉第电磁感应定律和楞次定律。电感器是一种能够将电能转化为磁能并存储起来的元件，其结构类似于变压器，但只有一个绕组。当电流通过电感器时，会在其周围产生磁场，而当电流发生变化时，这个磁场也会相应变化，从而在线圈两端产生感应电动势，这种现象称为自感。

　　当电流通过绕组时，会在绕组周围产生一个磁场。如果电流是恒定的直流电，那么产生的磁场也是恒定的。然而，当电流是变化的交流电时，磁场也会随之变化。根据法拉第电磁感应定律，变化的磁场会在绕组两端产生一个感应电动势。这个感应电动势的方向总是试图阻止引起它的电流变化，这就是楞次定律的内容。

　　当交流电流增加时，感应电动势的方向与电流方向相反，试图阻止电流的增加；当交流电流减少时，感应电动势的方向与电流方向相同，试图阻止电流的减少。这种现象使得电感器对交流电流具有阻碍作用，而对直流电流则几乎没有影响。

　　电感器的电感量（L）是衡量其阻碍电流变化能力的一个重要参数。电感量的大小与绕组的圈数、绕组的形状、尺寸以及绕组内部的磁介质有关。一般来说，绕组的圈数越多，电感量越大；绕组的横截面积越大，电感量也越大。此外，使用磁芯或铁芯等高导磁材料可以显著提高电感量。

　　电感器在电路中的应用非常广泛。它可以与电容器一起组成LC滤波器，用于滤除特定频率的信号；也可以与电阻器、电容器等组成谐振电路，用于产生特定频率的振荡信号。此外，电感器还常用于电源电路中，用于平滑电流、抑制电磁干扰等。

　　绕组电感的工作原理是基于电磁感应定律，通过电流变化产生的磁场变化来产生感应电动势，从而阻碍电流的变化。电感器的电感量决定了其阻碍电流变化的能力，而电感器在电路中的应用则非常广泛，包括滤波、振荡、平滑电流等。

　　绕组电感的作用

　　绕组电感是一种重要的电子元件，其主要作用是在电路中产生电磁感应。当电流通过绕组电感时，会在电感中产生磁场，这个磁场会储存一定的能量。当电路中断开电流时，磁场会崩塌，将储存的能量释放出来。这种能量可以被用来驱动其他电路或者设备。绕组电感在电路中的作用非常广泛，下面详细介绍它的几种主要作用。

　　绕组电感可以用作滤波器的核心部件。在电路中，如果需要消除高频噪声或者低频杂波，就需要使用滤波器。绕组电感可以用来制作低通滤波器、高通滤波器和带通滤波器等。在低通滤波器中，绕组电感的作用是让低频信号通过，而高频信号被过滤掉。在高通滤波器中，绕组电感的作用是让高频信号通过，而低频信号被过滤掉。在带通滤波器中，绕组电感的作用是让某个频段的信号通过，而其他频段的信号被过滤掉。

　　绕组电感可以用来传输信号。当一个信号通过绕组电感时，它会在电感中产生磁场。这个磁场会沿着电感的线圈传播，最终到达另一端的接收器。在接收器中，磁场会引起电动势，从而产生一个与原始信号相似的电流。因此，绕组电感可以用来传输音频信号、视频信号和其他类型的信号。

　　绕组电感可以用来存储电能。当电流通过电感时，会在电感中产生磁场。这个磁场会储存一定的能量。当电路中断开电流时，磁场会崩塌，将储存的能量释放出来。这个能量可以被用来驱动其他电路或者设备。

　　绕组电感可以用来匹配电路的阻抗。在电路中，如果输入和输出的阻抗不匹配，就会导致信号的反射和损失。绕组电感可以用来匹配输入和输出的阻抗，从而提高信号传输的效率和质量。

　　绕组电感可以用来制作变压器。变压器是一种用来改变交流电压的设备。绕组电感的线圈结构与变压器相似，但只有一个绕组。通过改变绕组的匝数和几何形状，可以实现电压的升高或降低。

　　绕组电感在电路中的作用非常广泛，包括滤波、信号传输、能量存储、阻抗匹配和变压器制作等。这些作用使得绕组电感成为电子电路中不可或缺的重要元件。

　　绕组电感的特点

　　绕组电感是电感器的一种，其主要特点是通过在磁芯上绕制线圈来实现电感功能。绕组电感在电子电路中广泛应用，尤其是在电源供应电路、滤波器、振荡器、延迟电路和陷波器等场景中。以下是绕组电感的一些主要特点：

　　电感量范围广：绕组电感的电感量可以从微亨利（μH）到亨利（H）不等，这取决于线圈的匝数、磁芯的材质和形状等因素。这种广泛的电感量范围使得绕组电感能够适应各种不同的应用需求。

　　高精度和高Q值：绕组电感通常具有较高的电感量精度和较高的品质因数（Q值）。高Q值意味着电感器在特定频率下具有较低的能量损耗，这对于高频应用尤为重要。例如，在高频滤波器和振荡器中，高Q值的绕组电感能够提供更好的性能。

　　良好的磁屏蔽性：许多绕组电感设计具有良好的磁屏蔽性，这意味着它们能够有效地防止磁场泄漏，从而减少对周围电路的干扰。同时，这也使得绕组电感在高密度电路板上能够更好地与其他元件共存。

　　耐热性和可焊性好：绕组电感通常采用耐高温材料制造，并且具有良好的可焊性。这使得它们能够在高温环境下稳定工作，并且适合自动化表面安装生产。例如，在SMT（表面贴装技术）生产线中，绕组电感能够轻松地进行自动化焊接。

　　小型化和高功率：现代绕组电感设计趋向于小型化和高功率。通过采用先进的绕线技术和材料，绕组电感能够在保持高性能的同时，实现更小的体积和更高的功率密度。这对于便携式电子设备和高功率应用尤为重要。

　　低直流电阻：绕组电感通常具有较低的直流电阻（DCR），这意味着它们在通过直流电流时产生的能量损耗较小。这对于需要高效能的电源电路和DC-DC转换器等应用非常有利。

　　多种结构形式：绕组电感可以根据不同的应用需求，采用不同的结构形式。常见的结构形式包括绕线型、叠层型、编织型和薄膜片式等。每种结构形式都有其独特的优点和适用场景。例如，绕线型电感适用于需要高电感量和高Q值的应用，而叠层型电感则更适合于小型化和高密度安装的需求。

　　适用于高频应用：绕组电感在高频应用中表现出色，尤其是在微波频段。例如，薄膜片式电感在微波频段能够保持高Q值、高精度和高稳定性，适用于高频滤波器和振荡器等应用。

　　绕组电感具有电感量范围广、高精度、高Q值、良好的磁屏蔽性、耐热性和可焊性好、小型化和高功率、低直流电阻以及适用于高频应用等特点。这些特点使得绕组电感在各种电子电路中得到了广泛的应用。

　　绕组电感的应用

　　绕组电感作为一种重要的电子元件，在现代电子设备中扮演着至关重要的角色。其应用范围广泛，涵盖了从低频电源电路到高频射频模块等多个领域。本文将详细探讨绕组电感在不同场景中的具体应用。

　　在低频电源电路中，绕组电感常用于滤波和储能。例如，在开关电源中，绕组电感与电容器配合使用，可以有效地滤除电源中的高频噪声，确保输出电压的稳定性。此外，绕组电感还用于直流-直流转换器中，通过储能和释放能量，实现电压的升降转换。这种应用在笔记本电脑、手机充电器等便携式电子设备中尤为常见。

　　在高频射频电路中，绕组电感的应用同样不可或缺。高频电感通常用于振荡器、滤波器和匹配网络中。例如，在移动电话、寻呼机和GPS产品中，绕组电感与电容器组成LC谐振电路，用于产生和接收特定频率的信号。此外，绕组电感还用于射频放大器和混频器中，通过提供必要的阻抗匹配，提高信号的传输效率和质量。

　　在通信设备中，绕组电感的应用也非常广泛。例如，在无线通信系统中，绕组电感用于天线匹配网络，确保天线与发射机之间的最佳匹配，从而提高信号的发射和接收性能。此外，绕组电感还用于信号处理电路中，通过滤波和陷波等作用，去除不必要的噪声和干扰，提高信号的纯净度。

　　在汽车电子系统中，绕组电感同样发挥着重要作用。例如，在汽车音响系统中，绕组电感用于音频信号的滤波和放大，确保音质的清晰和稳定。此外，绕组电感还用于车载导航系统和通信系统中，通过提供稳定的电源和信号处理，确保系统的正常运行。

　　在工业控制领域，绕组电感的应用也非常广泛。例如，在电机驱动电路中，绕组电感用于电流的平滑和滤波，确保电机的稳定运行。此外，绕组电感还用于电源管理和信号处理电路中，通过提供必要的阻抗匹配和滤波功能，提高系统的性能和可靠性。

　　绕组电感作为一种多功能的电子元件，其应用范围广泛，涵盖了从低频电源电路到高频射频模块等多个领域。通过滤波、储能、阻抗匹配等多种功能，绕组电感在提高电子设备的性能和可靠性方面发挥着不可替代的作用。随着电子技术的不断发展，绕组电感的应用前景将更加广阔。

　　绕组电感如何选型

　　绕组电感（Wound Inductor）是通过在磁芯上绕制导线来实现电感功能的一种电感器。绕组电感广泛应用于电源滤波、储能、信号耦合等场合。选型绕组电感时，需要综合考虑多个参数，以确保其在特定应用中的性能和可靠性。以下是绕组电感选型的详细步骤和注意事项。

　　1. 确定电感量

　　电感量是绕组电感最基本的参数，它决定了电感器在电路中的作用。电感量的选择应根据具体的应用需求来确定。例如，在电源滤波电路中，电感量的选择应能有效滤除特定频率的噪声；在LC振荡电路中，电感量应与电容值匹配，以产生所需的振荡频率。

　　2. 测试频率

　　电感值与测试频率密切相关。不同频率下的电感值可能会有所不同。大多数电感的测试频率越高，感值就越高。因此，在选择绕组电感时，应确保产品的应用频率与电感的测试频率相匹配，以避免实际应用中电感值与规格值不符的情况。

　　3. 直流电阻（DCR）

　　直流电阻是指电感导体本身的阻值。从理想状态来讲，电感的直流电阻越小越好，因为较小的直流电阻可以减少功率损耗，提高电路效率。在选择绕组电感时，应尽量选择直流电阻较小的产品。通常，线径越粗、绕组圈数越少，直流电阻越小。

　　4. 饱和电流（ISAT）

　　饱和电流是指在电感上加一特定量的直流偏压电流，使电感的电感值相对未加电流时的电感值下降10%-30%（一般按30%计算）时的电流值。饱和电流越大越好，因为较大的饱和电流意味着电感在大电流条件下仍能保持稳定的电感值。在选择绕组电感时，应确保其饱和电流大于电路中的最大工作电流。

　　5. 温升电流

　　温升电流是指在电感上加一特定量的直流偏压电流，使电感本体温度相对未加电流时的温度上升不超过40℃（该温度需稳定30分钟以上且不再继续上升）时的电流值。温升电流越大越好，因为较大的温升电流意味着电感在大电流条件下产生的热量较少，从而提高其可靠性和寿命。

　　6. 自谐振频率（SRF）

　　自谐振频率是指电感寄生电容与电感本身发生谐振的频率。在自谐振频率下，电感会表现出电容的特性。因此，在选择绕组电感时，应确保其自谐振频率远高于电路的工作频率，以避免电感在工作频率下失去其电感特性。

　　7. 尺寸

　　尺寸是选择绕组电感时需要考虑的重要因素之一。在空间受限的应用中，应选择尺寸较小的电感。然而，尺寸较小的电感通常具有较高的直流电阻和较低的饱和电流。因此，在选择电感尺寸时，应综合考虑电路的需求和空间限制。

　　8. 磁芯材料

　　绕组电感的磁芯材料对其性能有重要影响。常见的磁芯材料包括铁氧体、铁粉芯、铁硅铝磁芯等。不同材料的磁芯具有不同的磁导率、损耗和饱和磁通密度。在选择绕组电感时，应根据具体应用需求选择合适的磁芯材料。

　　9. 封装形式

　　绕组电感的封装形式包括直插式（DIP）和表面贴装式（SMD）。直插式电感通常具有较大的尺寸和较高的电流承载能力，适用于高功率应用；表面贴装式电感具有较小的尺寸和较高的安装密度，适用于空间受限的便携式设备和高频设备。

　　10. 品牌和供应商

　　选择知名品牌的绕组电感可以确保其质量和可靠性。常见的绕组电感品牌包括AEM、AVX、Coilcraft、Pulse、VISHAY、CHILISIN、Mag.Layers、TAI-TECH、TOKEN、VIKING、WALSIN、YAGEO、Gausstek、GLE、FH、CODACA、Sunlord等。

　　实例选型

　　假设我们需要选择一款用于电源滤波的绕组电感，具体参数如下：

　　电感量：100μH

　　工作频率：100kHz

　　最大工作电流：5A

　　封装形式：SMD

　　根据上述参数，我们可以选择以下型号的绕组电感：

　　型号：Coilcraft XAL4030-101ML

　　电感量：100μH

　　测试频率：100kHz

　　直流电阻：0.12Ω

　　饱和电流：7.5A

　　温升电流：5.5A

　　自谐振频率：1.5MHz

　　封装形式：SMD (10.16mm x 7.62mm x 5.08mm)

　　该型号的绕组电感具有较低的直流电阻和较高的饱和电流，能够满足电源滤波应用的需求。同时，其自谐振频率远高于工作频率，确保了电感在工作频率下的稳定性。

　　综上所述，绕组电感的选型需要综合考虑电感量、测试频率、直流电阻、饱和电流、温升电流、自谐振频率、尺寸、磁芯材料、封装形式等多个参数。通过合理选择这些参数，可以确保绕组电感在特定应用中的性能和可靠性。
