磁化电感的分类

　　磁化电感，即电感器，是一种利用电磁感应原理工作的电子元件。根据不同的分类标准，电感器可以分为多种类型。以下是几种常见的电感分类方式及其详细解释。

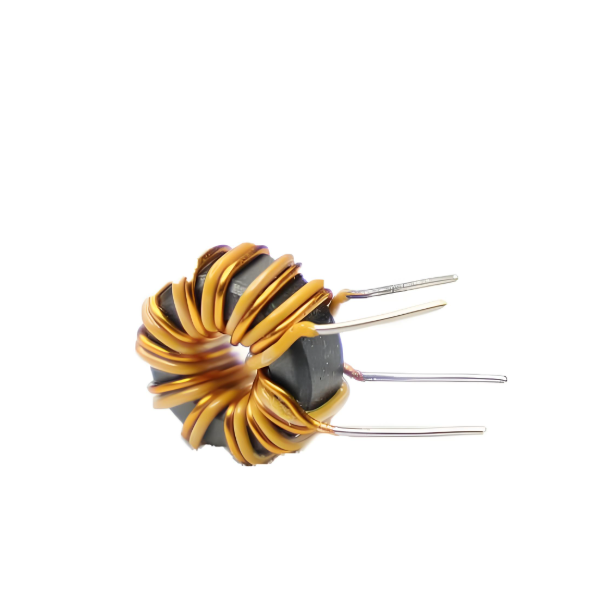

　　根据电感器的结构，可以将其分为线绕式电感和非线绕式电感。线绕式电感是最常见的类型，它由绝缘导线（如漆包线）绕制在磁芯或空心骨架上构成。这种电感器的电感量较大，适用于低频和中频电路。非线绕式电感则包括多层片状电感、印刷电感等，它们通过在陶瓷或其他基材上印刷或堆叠导电材料制成，适用于高频电路。

　　根据电感器的磁芯材料，可以将其分为铁氧体电感、铁粉芯电感、铁镍合金电感、铁硅铝粉芯电感等。铁氧体电感通常用于高频应用，如开关电源和EMI滤波器，因为铁氧体材料具有高电阻率和低高频损耗的特点。铁粉芯电感则适用于中频和低频应用，如电源滤波和储能电感，因为铁粉芯材料具有稳定的磁导率和较低的成本。铁镍合金电感和铁硅铝粉芯电感则具有较高的饱和磁通密度和较低的损耗，适用于高功率和高频率应用。

　　根据电感器的作用，可以将其分为滤波电感、振荡电感、阻流电感、隔离电感等。滤波电感主要用于滤除电路中的高频噪声和纹波，提高电源的纯净度。振荡电感则用于LC振荡电路中，与电容器一起产生特定频率的振荡信号。阻流电感用于限制电路中的电流，防止过载和损坏其他元件。隔离电感则用于隔离电路中的直流成分，防止直流电流对交流信号的影响。

　　根据电感器的可调性，可以将其分为固定电感和可调电感。固定电感的电感量是固定的，不能调整，适用于不需要调节电感量的电路。可调电感则可以通过调节磁芯的位置或改变线圈的匝数来调整电感量，适用于需要精确调节电感量的电路，如调谐电路和匹配网络。

　　根据电感器的外形和引脚方式，可以将其分为立式同向引脚电感、卧式轴向引脚电感、大中型电感、小巧玲珑型电感和片状电感等。这些不同外形和引脚方式的电感器适用于不同的安装方式和空间要求，如PCB板上的贴片安装和插件安装。

　　磁化电感的分类方式多样，可以根据结构、磁芯材料、作用、可调性和外形等多种标准进行分类。了解这些分类方式有助于我们更好地选择和应用电感器，满足不同电路和应用场景的需求。

　　磁化电感的工作原理

　　磁化电感，通常指的是带有磁芯的电感器，其工作原理基于电磁感应和磁化效应。电感器是一种能够储存磁场能量的电子元件，广泛应用于滤波、振荡、延迟等电路中。磁化电感通过在导线周围添加磁芯来增强磁场，从而提高电感值和性能。

　　首先，电感的基本原理是当电流通过导线时，导线周围会产生磁场。这个磁场的强度与电流的大小成正比。当电流变化时，磁场也会随之变化，从而在导线中产生自感电动势，阻碍电流的变化。这种现象称为自感。电感的大小取决于线圈的圈数、形状、尺寸以及所使用的磁芯材料。

　　磁芯的作用是增强磁场。磁芯通常由铁氧体、铁粉或其他磁性材料制成，这些材料具有较高的磁导率，能够将磁场集中在线圈周围，从而提高电感值。当电流通过带有磁芯的线圈时，磁芯会被磁化，产生额外的磁场，与线圈自身的磁场叠加，进一步增强磁场强度。这种增强的磁场使得电感器在相同尺寸下能够储存更多的磁能，从而提高其性能。

　　磁化电感的工作原理可以分为以下几个步骤：

　　电流产生磁场：当电流通过线圈时，线圈周围会产生磁场。这个磁场的强度与电流的大小成正比。

　　磁芯磁化：磁芯材料具有较高的磁导率，能够将磁场集中在线圈周围。当电流通过线圈时，磁芯会被磁化，产生额外的磁场。

　　磁场叠加：磁芯产生的磁场与线圈自身的磁场叠加，从而增强磁场强度。这种增强的磁场使得电感器在相同尺寸下能够储存更多的磁能。

　　自感电动势：当电流变化时，磁场也会随之变化，从而在导线中产生自感电动势，阻碍电流的变化。这种自感电动势的大小与电感值成正比。

　　滤波和储能：磁化电感在电路中常用于滤波和储能。由于其对高频信号的高阻抗特性，可以有效地滤除高频噪声。同时，磁化电感能够储存磁场能量，在需要时释放出来，从而实现能量的平滑传输。

　　磁化电感通过在导线周围添加磁芯来增强磁场，从而提高电感值和性能。其工作原理基于电磁感应和磁化效应，广泛应用于滤波、振荡、延迟等电路中，是现代电子设备中不可或缺的重要元件。

　　磁化电感的作用

　　磁化电感（Magnetizing Inductor）在电子电路中扮演着重要角色，尤其是在电源管理和信号处理领域。磁化电感的主要作用包括储能、产生磁场、滤波、信号隔离等。下面将详细探讨磁化电感的这些作用及其工作原理。

　　磁化电感的核心作用之一是储能。当电流通过磁化电感的线圈时，会在电感内部产生磁场。这个磁场能够储存能量，当电流变化时，磁场也会随之变化，从而存储和释放能量。这种储能特性在许多电子设备中得到广泛应用，例如电源电感和变压器等。在电源系统中，磁化电感通过储存和释放能量，可以平滑电流波动，提高电源的稳定性和效率。

　　磁化电感能够产生磁场。这种磁场可以用于控制和操纵其他器件中的磁性材料，例如继电器和电磁铁等。磁化电感中的磁场强度可以由电流大小和线圈的结构来调节。在磁性存储器中，磁化电感作为关键元件之一，为存储和读取数据提供支持。磁头通过传递电流来改变电感的磁场，从而记录数据；在读取信息时，磁头感知这些磁场的变化，并将其转化为电信号，供计算机处理。

　　磁化电感具有滤波作用。由于磁化电感对不同频率的信号具有不同的阻抗特性，因此可以用于滤波。根据信号频率的不同，可以选择不同的磁化电感来滤除或通过特定频率的信号。这在电源滤波和无线通信系统中是很常见的应用。例如，在电源电路中，磁化电感与电容一起组成LC滤波电路，可以有效滤除交流干扰信号，输出稳定的直流电压。

　　磁化电感还可以通过电流传递和磁场耦合来实现信号分隔或隔离的功能。例如，当两个嵌套的线圈之间有电流通过时，其中一个线圈中的信号可以通过磁场传递到另一个线圈中，从而实现信号的传输或传感。这种特性在隔离电路和信号耦合电路中非常有用，可以防止信号干扰和噪声传播。

　　磁化电感的工作原理基于法拉第的电磁感应定律和电磁场理论。当电流通过磁化电感的线圈时，会在线圈内部产生磁场。由于磁化电感的设计和材料的选择，这个磁场会被有效地集中在磁化电感的内部空间中。磁化电感中的线圈是由导线制成的，因此它会呈现出一定的电阻和电感。在电流通过线圈时，导线的电阻会导致一定的功率损耗，而线圈的电感会导致储存能量。这种电感主要是通过磁场的自感效应而产生的。

　　磁化电感是一种重要的电子元件，具有储能、产生磁场、滤波和信号隔离等多种作用。通过合理设计和选择磁化电感，可以实现多种电子系统中的功能和性能要求。磁化电感在电源系统、通信系统、磁性存储器等领域都有广泛的应用，是现代电子技术不可或缺的一部分。

　　磁化电感的特点

　　磁化电感，即磁化线圈，是一种重要的电磁元件，广泛应用于各种电子设备和电路中。它通过在导线周围产生磁场来存储能量，并在电流变化时释放这些能量。磁化电感的特点可以从多个方面进行探讨，包括其基本原理、材料特性、工作特性以及应用领域。

　　从基本原理来看，磁化电感的工作原理基于电磁感应定律。当电流通过线圈时，会在其周围产生磁场。这个磁场的强度与电流的大小成正比。如果电流发生变化，磁场也会随之变化，从而在电感线圈中产生感应电动势（EMF），这个电动势的方向总是试图抵抗电流的变化，这就是所谓的“反电动势”现象。这种特性使得电感在电路中具有平滑电流、滤波和储能的作用。

　　磁化电感的材料特性对其性能有着重要影响。电感线圈通常绕制在铁芯或其他磁性材料上，这些材料的磁导率决定了磁场的集中程度和强度。高磁导率的材料可以更有效地集中磁场，从而提高电感的性能。常见的磁芯材料包括铁氧体、粉末铁芯和软磁合金等。这些材料在不同的频率和工作条件下表现出不同的特性，因此在选择电感时需要根据具体应用来选择合适的磁芯材料。

　　磁化电感的工作特性也是其重要特点之一。电感的阻抗与频率成正比，这意味着在高频条件下，电感的阻抗会显著增加，从而有效地阻挡高频信号的通过。这一特性使得电感在滤波器、振荡器和电源电路中得到了广泛应用。此外，电感还具有储能能力，当电流通过电感时，磁场中会存储能量，当电流减小时，这些能量会以电流的形式释放出来，从而维持电流的连续性。这种储能特性使得电感在开关电源和能量转换电路中发挥着重要作用。

　　磁化电感的应用领域非常广泛。在电源电路中，电感常用于滤波和储能，以提高电源的稳定性和效率。在通信和信号处理电路中，电感用于构建滤波器和振荡器，以实现信号的选频和调制。在电机驱动和控制系统中，电感用于平滑电流和提高系统的响应速度。此外，电感还广泛应用于传感器、变压器和继电器等设备中，发挥着不可替代的作用。

　　磁化电感作为一种重要的电磁元件，具有独特的电磁特性、材料特性和工作特性。这些特点使得电感在各种电子设备和电路中得到了广泛应用，成为现代电子技术不可或缺的一部分。通过对磁化电感特点的深入了解，可以更好地选择和应用电感，以满足不同电路和系统的需求。

　　磁化电感的应用

　　磁化电感在电子工程和电力系统中有着广泛的应用，其核心在于利用磁性材料的特性来实现电磁能量的存储、转换和控制。以下是磁化电感在不同领域的具体应用及其重要性。

　　在电源电路中，磁化电感被广泛用于平滑电流和减少电源纹波。例如，在开关电源中，磁化电感与电容组合形成滤波电路，可以有效地滤除高频噪声，确保输出电压的稳定性。这种应用对于计算机、通信设备和其他精密电子设备尤为重要，因为这些设备对电源质量有很高的要求。

　　在信号处理电路中，磁化电感用于滤波和去噪。例如，在音频放大器中，磁化电感可以与电容组合形成低通滤波器，滤除高频噪声，提高音频信号的纯净度。在射频（RF）电路中，磁化电感用于匹配网络和带通滤波器，确保信号在特定频率范围内有效传输，同时抑制其他频率的干扰。

　　在电力系统中，磁化电感用于无功补偿和电压调节。例如，在输电线路中，磁化电感可以与电容组合形成无功补偿装置，改善功率因数，减少线路损耗，提高电力传输效率。在配电系统中，磁化电感用于电压调节器，确保负载变化时电压的稳定性。

　　此外，磁化电感在电磁兼容（EMI）设计中也发挥着重要作用。例如，在单片机和数字信号处理器（DSP）系统中，磁化电感用于构建EMI滤波器，抑制电磁干扰，提高系统的电磁兼容性。共模滤波电感和差模滤波电感分别用于抑制载流导体与地之间的干扰和导体之间的干扰，确保信号的完整性和系统的可靠性。

　　在电机和变压器中，磁化电感用于实现电能与磁能的相互转换。例如，在直流电机中，磁化电感用于产生稳定的磁场，驱动转子旋转。在变压器中，磁化电感用于实现电压的升压或降压，同时隔离不同电路之间的电气连接。

　　磁化电感在电子工程和电力系统中扮演着不可或缺的角色。通过合理选择和应用磁化电感，可以有效地提高电路和系统的性能，确保其稳定性和可靠性。随着科技的不断发展，磁化电感的应用将更加广泛和深入，为现代电子和电力技术的发展提供有力支持。

　　磁化电感如何选型

　　磁化电感，通常指的是用于磁化或电磁感应应用的电感器。这类电感器广泛应用于电源、滤波器、变压器、无线充电系统等领域。选型磁化电感时，需要综合考虑多个参数和应用需求，以确保其性能满足设计要求。以下是磁化电感选型的详细步骤和注意事项。

　　1. 确定应用需求

　　首先，明确电感器的应用场景和具体需求。例如，是用于电源转换、滤波、还是无线充电系统。不同的应用场景对电感器的参数要求不同。

　　2. 计算电感值

　　根据应用需求，计算所需的电感值。对于开关电源，可以使用以下公式计算电感值：

　　降压（BUCK）转换器：

　　[

　　L_{ ext{min}} = frac{V_{ ext{out}} imes (1 - frac{V_{ ext{out}}}{V_{ ext{in_max}}})}{F_{ ext{sw}} imes I_{ ext{rpp}}}

　　]

　　其中，( V_{ ext{out}} ) 是输出电压，( V_{ ext{in_max}} ) 是最大输入电压，( F_{ ext{sw}} ) 是开关频率，( I_{ ext{rpp}} ) 是峰峰值电流。

　　升压（BOOST）转换器：

　　[

　　L_{ ext{min}} = frac{2 imes V_{ ext{in_max}} imes (1 - frac{V_{ ext{in_max}}}{V_{ ext{out}}})}{F_{ ext{sw}} imes I_{ ext{rate}}}

　　]

　　其中，( V_{ ext{in_max}} ) 是最大输入电压，( V_{ ext{out}} ) 是输出电压，( F_{ ext{sw}} ) 是开关频率，( I_{ ext{rate}} ) 是额定输出电流。

　　3. 选择电感器类型

　　根据计算出的电感值，选择合适的电感器类型。常见的电感器类型包括：

　　绕线式电感器：适用于高频应用，具有较低的直流电阻（DCR）和较高的饱和电流。

　　多层式电感器：适用于高频应用，体积小，但饱和电流较低。

　　冲压式电感器：适用于大电流应用，但体积较大。

　　4. 考虑电感器参数

　　在选择电感器时，需要考虑以下几个关键参数：

　　电感量（L）：电感器的基本参数，决定了其储能能力和滤波效果。

　　直流电阻（DCR）：电感器的直流阻抗，影响效率和发热。

　　饱和电流（Isat）：电感量下降10%~30%对应的电流值，决定了电感器的最大工作电流。

　　自谐振频率（F0）：电感器的自谐振频率，决定了其在高频下的表现。

　　5. 选择合适的铁芯材料

　　铁芯材料对电感器的性能有重要影响。常见的铁芯材料包括：

　　铁氧体（Ferrite）：适用于高频应用，具有较低的损耗和较高的磁导率。

　　粉末铁芯（Metallic Powder）：适用于大电流应用，具有较低的磁导率和较高的饱和电流。

　　陶瓷芯（Ceramic Core）：适用于低频应用，具有较高的稳定性和较低的损耗。

　　6. 考虑环境因素

　　在选择电感器时，还需要考虑环境因素，如工作温度、湿度、机械振动等。这些因素可能会影响电感器的性能和寿命。

　　7. 选择合适的封装形式

　　根据PCB布局和空间限制，选择合适的封装形式。常见的封装形式包括：

　　表面贴装（SMD）：适用于高密度PCB布局，体积小，安装方便。

　　插件式（Through-Hole）：适用于大电流应用，可靠性高，但占用PCB面积较大。

　　8. 进行实际测试

　　在完成电感器选型后，建议进行实际测试，以验证其性能是否满足设计要求。测试内容包括电感值、直流电阻、饱和电流、自谐振频率等。

　　示例选型

　　假设我们需要为一个降压转换器选择电感器，具体参数如下：

　　输入电压：12V

　　输出电压：5V

　　开关频率：500kHz

　　额定输出电流：3A

　　根据公式计算电感值：

　　[

　　L_{ ext{min}} = frac{5 imes (1 - frac{5}{12})}{500 imes 10^3 imes 1.5} = 1.44 imes 10^{-6} ext{H} = 1.44 mu ext{H}

　　]

　　选择一个电感值为1.5μH的绕线式电感器，铁芯材料为铁氧体，封装形式为SMD。具体型号可以参考以下几种：

　　TDK MLZ1608N1R5M00：电感值1.5μH，直流电阻12mΩ，饱和电流6.5A，自谐振频率10MHz。

　　Murata LQW14CN1R5M0D：电感值1.5μH，直流电阻10mΩ，饱和电流7A，自谐振频率12MHz。

　　Bourns SRN1608K1R5M：电感值1.5μH，直流电阻11mΩ，饱和电流6.8A，自谐振频率11MHz。

　　通过以上步骤，我们可以选择出适合具体应用需求的磁化电感器。在实际应用中，还需要根据具体情况进行调整和优化，以确保电感器的性能达到最佳状态。
