LVDS收发器的分类

　　LVDS（Low-Voltage Differential Signaling，低电压差分信号）收发器是一种用于高速数据传输的接口技术，因其低功耗、低噪声和高传输速率等优点，广泛应用于计算机主板、笔记本电脑、平板显示器、高速网络和数据通信设备等领域。根据不同的应用场景和功能需求，LVDS收发器可以分为多种类型。

　　根据传输距离的不同，LVDS收发器可以分为短距离和长距离两种类型。短距离LVDS收发器主要用于板级通信，如PCB内部的数据传输，其传输距离通常在几厘米到几十厘米之间。长距离LVDS收发器则用于跨板或跨设备的通信，如背板连接或电缆传输，其传输距离可以达到几米甚至更远。

　　根据是否具有隔离功能，LVDS收发器可以分为隔离式和非隔离式两种类型。隔离式LVDS收发器通过光电隔离或磁隔离技术，实现信号传输过程中的电气隔离，有效防止地环路干扰和电磁干扰，适用于对电气隔离有严格要求的应用场景，如医疗设备和工业控制系统。非隔离式LVDS收发器则不具有电气隔离功能，适用于对电气隔离要求不高的应用场景。

　　根据传输速率的不同，LVDS收发器可以分为低速、中速和高速三种类型。低速LVDS收发器的传输速率通常在几十Mbps到几百Mbps之间，适用于对传输速率要求不高的应用场景。中速LVDS收发器的传输速率在几百Mbps到1Gbps之间，适用于大多数高速数据传输应用场景。高速LVDS收发器的传输速率可以达到1Gbps以上，适用于对传输速率要求极高的应用场景，如高速网络通信和视频数据传输。

　　根据应用场景的不同，LVDS收发器还可以分为专用型和通用型两种类型。专用型LVDS收发器针对特定应用场景进行优化设计，如用于液晶面板数据传输的LVDS收发器，其接口和协议规格符合液晶面板的通信标准。通用型LVDS收发器则适用于多种应用场景，具有较高的灵活性和通用性。

　　根据是否支持多点通信，LVDS收发器可以分为点对点和多点两种类型。点对点LVDS收发器只能实现两个设备之间的通信，适用于一对一的数据传输应用场景。多点LVDS收发器则支持多个设备之间的通信，适用于需要实现多点数据传输的应用场景，如工业自动化控制系统和车载通信系统。

　　LVDS收发器根据传输距离、是否具有隔离功能、传输速率、应用场景和是否支持多点通信等不同因素，可以分为多种类型。这些不同类型LVDS收发器的出现，满足了不同应用场景对高速数据传输的需求，推动了高速数据通信技术的发展。

　　LVDS收发器的工作原理

　　LVDS（Low-Voltage Differential Signaling，低压差分信号）收发器是一种用于高速数据传输的技术，广泛应用于显示器接口、工业自动化、汽车电子等领域。LVDS收发器的工作原理可以分为发送器和接收器两个部分。

　　首先，LVDS发送器的工作原理如下：

　　信号输入：发送器接收来自数据源的数字信号，这些信号通常是标准的逻辑电平信号。

　　差分信号生成：发送器将输入的数字信号转换为差分信号。差分信号由两个互补的信号组成，这两个信号的电压差表示了原始的数字信号。通常，LVDS发送器使用一个恒流源（例如3.5mA）来驱动一对差分信号线。

　　信号传输：差分信号通过一对平行的传输线传输到接收端。由于差分信号的特性，传输过程中可以有效抑制共模噪声和电磁干扰，提高信号的传输质量。

　　接下来，LVDS接收器的工作原理如下：

　　信号输入：接收器首先接收来自LVDS发送器的差分信号。

　　差分放大：接收器内部通过差分放大电路对输入的差分信号进行放大。差分放大器只对两个信号的电压差敏感，因此可以有效滤除共模噪声。

　　信号整形：放大后的信号经过整形电路，使其成为标准的数字信号。整形电路通常包括比较器和逻辑门电路，用于将差分信号转换为标准的逻辑电平信号。

　　输出：整形后的数字信号从LVDS接收器输出，供后续电路使用。

　　LVDS收发器具有以下几个显著的特点：

　　低功耗：由于LVDS技术采用低压差分信号，降低了电路的功耗。静态功耗较低，动态功耗也随着信号频率的变化而变化较小。

　　抗干扰能力强：差分信号传输可以有效抑制共模干扰，提高信号的可靠性。两条信号线周围的电磁场相互抵消，减少了电磁辐射。

　　高速传输：LVDS技术支持高速数据传输，适用于高速接口应用。由于差分信号的电平变化速率较高，因此可以实现更高的数据传输速率。

　　长距离传输：LVDS接口可以驱动长距离的信号传输，最大传输距离可达数十米，适用于需要长距离传输的应用场景。

　　在实际应用中，LVDS收发器的端接方案也非常重要。常见的端接方案包括直流耦合和交流耦合。直流耦合通常在接收端跨接一个100Ω的差分端接电阻，以在接收端产生差分电压，并作为匹配传输线阻抗，减小反射问题。交流耦合则需要对传输的数据进行直流平衡，例如使用8b/10b编码，以确保信号的稳定性和可靠性。

　　LVDS收发器通过差分信号传输方式，实现了高速、低功耗、抗干扰性强的数据传输，广泛应用于各种高速数据传输领域。

　　LVDS收发器的作用

　　LVDS（Low Voltage Differential Signaling，低电压差分信号）收发器是一种用于高速数据传输的关键组件。它在现代电子系统中扮演着至关重要的角色，特别是在需要高速、低功耗和低电磁干扰（EMI）的应用中。LVDS收发器的主要作用可以概括为以下几个方面：

　　信号转换：LVDS收发器的核心功能之一是将传统的TTL（Transistor-Transistor Logic）逻辑电平转换为低电压差分信号。这种转换有助于降低信号在传输过程中的功耗和电磁干扰。传统的TTL信号通常在0V和5V之间摆动，而LVDS信号的电压摆幅仅为400mV，这大大降低了功耗和噪声。

　　高速传输：LVDS收发器支持高速数据传输。早期的LVDS器件单对差分线的传输速率可达400-600MHz，随着技术的发展，现代LVDS收发器的传输速率已经可以达到1Gbps甚至更高。这种高速传输能力使得LVDS技术在高速通信、显示和数据总线等应用中具有显著优势。

　　抗干扰能力强：LVDS收发器采用差分信号传输方式，这种传输方式可以有效抑制共模干扰，提高信号的传输质量。差分信号由一对极性相反的信号组成，它们在传输过程中相互抵消干扰，从而提高了信号的可靠性和稳定性。

　　低功耗：LVDS收发器的低电压摆幅和差分信号传输方式使其具有较低的功耗。这对于便携式设备和对功耗有严格要求的应用来说非常重要。LVDS器件的动态功耗通常仅为ECL（Emitter-Coupled Logic）电路的1/7，这使得LVDS技术在节能方面具有显著优势。

　　低电磁干扰（EMI）：由于LVDS信号的电压摆幅较低且采用差分信号传输，LVDS收发器产生的电磁干扰远低于传统的单端信号传输方式。这对于提高系统的电磁兼容性（EMC）和减少对外部设备的干扰具有重要意义。

　　广泛的应用领域：LVDS收发器广泛应用于各种高速数据传输场景，包括但不限于计算机和服务器的内部通信、高速数据总线、平板显示器、汽车电子、航空航天和国防等军事系统。LVDS技术的低功耗、低EMI和高速传输能力使其成为这些领域的理想选择。

　　提高设计灵活性：使用LVDS收发器可以使工程师在设计和集成新产品时具有更大的灵活性。LVDS连接器和收发器的多样化结构和应用领域使得设计师可以根据具体需求选择合适的解决方案，从而提高设计效率和系统性能。

　　LVDS收发器通过其低电压差分信号传输技术，实现了高速、低功耗和低电磁干扰的数据传输。它在现代电子系统中发挥着重要作用，特别是在需要高性能和高可靠性的应用中。随着技术的不断进步，LVDS收发器的性能将进一步提升，应用领域也将更加广泛。

　　LVDS收发器的特点

　　LVDS（Low-Voltage Differential Signaling，低电压差分信号）收发器是一种专为高速、低功耗和抗电磁干扰设计的信号传输标准，最初由美国国家半导体公司（NS）于1994年提出。LVDS收发器的核心组成部分包括LVDS驱动器和接收器，它们共同实现了高效、可靠的高速数据传输。

　　LVDS驱动器的关键特性在于它是一个电流源，提供恒定的电流，通常是3.5毫安，通过一对差分线路传输。这个电流经过100到120欧姆的匹配电阻后，在接收器输入端会产生约350到420毫伏的电压。这种差分信号使得数据的逻辑1和0状态易于区分，而且由于信号电平变化范围窄（0.85-1.55V），能实现快速的信号转换，适合高速数据传输。

　　与传统的TTL（Transistor-Transistor Logic）接口相比，LVDS收发器具有显著的优势。TTL接口的数据传输速率较低，每个时钟周期仅能传输1位数据，且传输距离有限，抗干扰能力较差。TTL接口还采用并行传输方式，导致连接复杂，不适用于现代电子设备的小型化和超薄化需求。LVDS则提供高速率、低噪声和远距离的数据传输，尤其是在液晶显示屏接口中，可以有效提升像素时钟信号的频率，达到或超过28兆赫兹，同时减少对RGB数据的影响。

　　LVDS收发器的另一个重要特点是其低功耗特性。由于LVDS采用CMOS工艺实现，静态功耗较低。驱动器是恒流源模式，功耗几乎不会随频率而变化，而且单路的功耗非常低。这使得LVDS收发器在高速数据传输应用中具有显著的能效优势。

　　此外，LVDS收发器还具有低噪声辐射和强抗干扰能力。差分信号在两条平行的差分信号线上流经的电流及电压振幅相反，噪声信号同时耦合到两条线上，而接收端只关心两信号的差值，于是噪声被抵消。由于两条信号线周围的电磁场也相互抵消，故差分信号传输比单线信号传输电磁辐射小得多。这种特性使得LVDS收发器在高速数据传输中能够有效减少电磁干扰，提高信号的完整性和可靠性。

　　LVDS收发器的应用范围非常广泛，特别是在高速数据传输和高性能应用中，如计算机主板、显示器接口和无线通信设备等领域。例如，在液晶显示屏接口中，LVDS收发器可以有效提升像素时钟信号的频率，达到或超过28兆赫兹，同时减少对RGB数据的影响。在计算机主板和通信设备中，LVDS收发器提供了高速率、低噪声和远距离的数据传输，满足了现代电子设备对高速数据传输的需求。

　　LVDS收发器凭借其高速传输能力、低功耗、低噪声辐射和强抗干扰能力，成为了现代电子系统中特别是在高速数据传输中的重要组成部分。随着技术的不断进步，LVDS收发器将在更多领域展现其优势，推动高速通信和显示技术的不断发展。

　　LVDS收发器的应用

　　LVDS（Low Voltage Differential Signaling，低电压差分信号）收发器因其低功耗、低电磁干扰（EMI）和高速传输能力，已成为现代电子系统中高速数据传输的重要组成部分。LVDS技术最初由美国国家半导体公司（National Semiconductor，现为德州仪器TI的一部分）于1994年提出，旨在解决传统高速电路中功耗大、电磁辐射强的问题。

　　LVDS收发器的核心原理是将TTL逻辑电平转换为低电压差分信号，以实现高速数据传输。相较于传统的ECL逻辑，LVDS器件采用CMOS工艺，其电压摆幅仅为400mV，远低于ECL的800mV，从而显著降低了功耗。此外，LVDS收发器的差分信号传输方式具有较强的抗干扰能力，进一步降低了电磁辐射。

　　LVDS收发器的应用范围非常广泛，特别是在高速数据传输领域。以下是LVDS收发器的一些主要应用：

　　显示接口：LVDS技术在显示接口中得到了广泛应用，尤其是在笔记本电脑、平板电脑、早期的智能手机和液晶电视中。FPD-Link（Flat Panel Display Link）是NS提出的LVDS技术的第一次大规模应用，旨在解决传统显示器使用的TTL/CMOS并行接口带宽不足的问题。FPD-Link可以将宽并行RGB总线串行化为4或5对LVDS信号，从而提供了一个更小、更高速的视频总线。FPD-Link II和FPD-Link III进一步提高了传输速率和可靠性，支持更高的带宽和更远的传输距离。

　　高速数据总线：LVDS收发器在高速数据总线中也有广泛应用。例如，在计算机主板、服务器和高性能计算系统中，LVDS收发器用于实现高速数据传输，确保数据在不同模块之间的快速、可靠传输。LVDS收发器的低功耗和低EMI特性使其成为这些应用的理想选择。

　　通信系统：在高速通信系统中，LVDS收发器用于实现高速数据传输。例如，在光纤通信系统中，LVDS收发器用于将电信号转换为光信号，或将光信号转换为电信号。LVDS收发器的高速传输能力和低功耗特性使其在通信系统中具有重要应用价值。

　　工业控制：在工业控制系统中，LVDS收发器用于实现高速数据传输和实时控制。例如，在自动化生产线、机器人控制和工业计算机中，LVDS收发器用于实现高速数据传输和实时控制，确保系统的高效运行。

　　汽车电子：随着汽车电子技术的发展，LVDS收发器在汽车电子系统中的应用也越来越广泛。例如，在车载信息娱乐系统、高级驾驶辅助系统（ADAS）和车载摄像头系统中，LVDS收发器用于实现高速数据传输和实时控制，确保系统的高效运行和安全性。

　　LVDS收发器凭借其低功耗、低EMI和高速传输能力，已成为现代电子系统中高速数据传输的重要组成部分。随着技术的不断发展，LVDS收发器的应用领域将进一步扩大，传输速率将进一步提升，为各种高速数据传输应用提供更加可靠的解决方案。

　　LVDS收发器如何选型

　　LVDS（Low Voltage Differential Signaling）收发器因其高速、低功耗和抗干扰能力强等特点，在通信、显示、数据传输等领域得到了广泛应用。选型LVDS收发器时，需要综合考虑多个因素，包括传输速率、负载能力、工作电压、封装形式、温度范围等。以下是LVDS收发器选型的详细指南，并列举了一些常见型号。

　　1. 传输速率

　　LVDS收发器的传输速率是选型时最重要的参数之一。不同的应用场景对传输速率有不同的要求。例如，液晶显示器的LVDS接口通常需要支持100Mbps到1.5Gbps的传输速率，而高速通信系统可能需要更高的速率。常见的LVDS收发器型号及其传输速率如下：

　　DS91C176：最高支持200Mbps

　　DS91D176：最高支持200Mbps

　　DS91C180：最高支持200Mbps

　　DS91D180：最高支持200Mbps

　　SN65LVDS1：最高支持655Mbps

　　SN65LVDS2：最高支持655Mbps

　　SN65LVDS3：最高支持655Mbps

　　SN65LVDS4：最高支持655Mbps

　　SN65LVDS83：最高支持1.06Gbps

　　SN65LVDS84：最高支持1.06Gbps

　　2. 负载能力

　　LVDS收发器的负载能力是指其能够驱动的接收器数量。多点应用中，需要选择具有较高负载能力的收发器。例如，美国国家半导体公司的DS91C176、DS91D176、DS91C180和DS91D180四款收发器能够驱动高达32个负载。

　　3. 工作电压

　　LVDS收发器的工作电压通常为3.3V或2.5V。选择时需要确保收发器的工作电压与系统电源电压相匹配。例如，SN65LVDS系列收发器通常支持3.3V工作电压。

　　4. 封装形式

　　LVDS收发器的封装形式会影响其在PCB板上的布局和焊接。常见的封装形式包括SOIC、TSSOP、QFN等。例如：

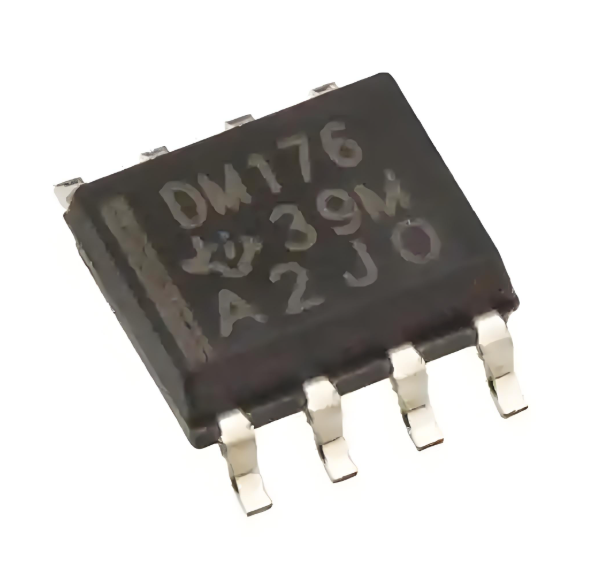

　　DS91C176：SOIC-8封装

　　DS91D176：SOIC-8封装

　　DS91C180：SOIC-8封装

　　DS91D180：SOIC-8封装

　　SN65LVDS1：SOIC-8封装

　　SN65LVDS2：SOIC-8封装

　　SN65LVDS3：SOIC-8封装

　　SN65LVDS4：SOIC-8封装

　　SN65LVDS83：QFN-24封装

　　SN65LVDS84：QFN-24封装

　　5. 温度范围

　　LVDS收发器的工作温度范围也是一个重要的选型参数。工业级应用通常需要选择能够在-40°C到85°C范围内工作的收发器。例如：

　　DS91C176：-40°C至85°C

　　DS91D176：-40°C至85°C

　　DS91C180：-40°C至85°C

　　DS91D180：-40°C至85°C

　　SN65LVDS1：-40°C至85°C

　　SN65LVDS2：-40°C至85°C

　　SN65LVDS3：-40°C至85°C

　　SN65LVDS4：-40°C至85°C

　　SN65LVDS83：-40°C至85°C

　　SN65LVDS84：-40°C至85°C

　　6. 其他考虑因素

　　功耗：低功耗是LVDS收发器的一个重要特点，特别是在便携式设备中。选择时需要考虑收发器的静态功耗和动态功耗。

　　抗干扰能力：LVDS收发器的抗干扰能力较强，但不同的型号在抗干扰性能上可能有所差异。选择时可以参考产品的电磁兼容性（EMC）测试数据。

　　兼容性：确保所选的LVDS收发器与系统的其他部分兼容，包括信号电平、时序要求等。

　　结论

　　LVDS收发器的选型需要综合考虑传输速率、负载能力、工作电压、封装形式、温度范围等多个因素。通过仔细分析应用场景和系统需求，选择合适的LVDS收发器型号，可以确保系统的高性能和可靠性。常见的LVDS收发器型号如DS91C176、DS91D176、SN65LVDS1等，可以根据具体需求进行选择。
