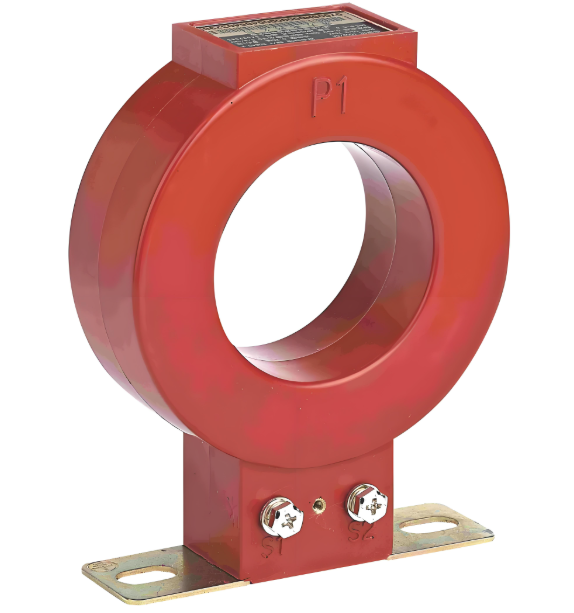

电流互感器的分类

　　电流互感器（Current Transformer，简称CT）是一种依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。它广泛应用于电力系统中，用于测量、保护、控制等场合。根据不同的分类标准，电流互感器可以分为多种类型。

　　按结构和工作原理分类，电流互感器主要分为电磁式和光电式两大类。电磁式电流互感器是最常见的类型，其工作原理与变压器类似，通过电磁感应将一次侧的大电流转换为二次侧的小电流。光电式电流互感器则是通过光电变换原理实现电流变换，目前还在研制中，尚未广泛应用。

　　按安装方式分类，电流互感器可以分为贯穿式、支柱式、套管式和母线式四种。贯穿式电流互感器用于穿过屏板或墙壁，适用于空间受限的场合。支柱式电流互感器安装在平面或支柱上，兼作一次电路导体支柱，适用于需要支撑导体的场合。套管式电流互感器没有一次导体和一次绝缘，直接套装在绝缘的套管上，适用于高压设备的保护和测量。母线式电流互感器没有一次导体但有一次绝缘，直接套装在母线上使用，适用于母线电流的测量。

　　按绝缘介质分类，电流互感器可以分为干式、浇注式、油浸式和气体绝缘式四种。干式电流互感器由普通绝缘材料经浸漆处理作为绝缘，适用于室内安装。浇注式电流互感器用环氧树脂或其他树脂混合材料浇注成型，具有良好的绝缘性能和机械强度。油浸式电流互感器由绝缘纸和绝缘油作为绝缘，一般为户外型，适用于高压系统。气体绝缘电流互感器的主绝缘由气体构成，具有高绝缘强度和良好的散热性能，适用于特高压系统。

　　按用途或功能分类，电流互感器可以分为测量用电流互感器和保护用电流互感器。测量用电流互感器在正常工作电流范围内，向测量、计量等装置提供电网的电流信息，要求高精度和稳定性。保护用电流互感器在电网故障状态下，向继电保护等装置提供电网故障电流信息，要求快速响应和高可靠性。

　　按测量范围或精度等级分类，电流互感器可以分为不同精度等级的测量用电流互感器和不同类型的保护用电流互感器。测量用电流互感器的精度等级通常为0.1、0.2S、0.2、0.5、1.0、3.0等，数字越小精度越高。保护用电流互感器分为TP类（暂态保护），如TPX、TPY、TPZ等，对暂态过程中的直流分量衰减特性有不同要求。

　　电流互感器根据不同的分类标准可以分为多种类型，每种类型都有其特定的应用场合和特点。了解这些分类有助于更好地选择和使用电流互感器，满足不同电力系统的需求。

　　电流互感器的工作原理

　　电流互感器（Current Transformer，简称CT）是一种用于将电路中的大电流转换为小电流的设备，其工作原理基于电磁感应。电流互感器主要由闭合铁芯和绕组组成，包括一次绕组和二次绕组。一次绕组通常匝数较少，直接串联在需要测量的电流回路中，而二次绕组匝数较多，与测量仪表和保护电路串联。

　　电流互感器的工作过程如下：当一次绕组中有电流通过时，会在铁芯中产生磁场。根据电磁感应定律，这个磁场会在二次绕组中感应出电动势，从而产生电流。由于二次绕组的匝数远大于一次绕组，因此二次绕组中的电流会远小于一次绕组中的电流。这种电流转换的比例称为电流比，通常表示为一次电流与二次电流的比值。例如，一个400/5的电流互感器可以将400A的实际电流转换为5A的二次电流。

　　电流互感器的主要作用是将大电流转换为小电流，以便于测量和继电保护。通过这种方式，可以实现对电路中电流的精确测量，并且可以将测量仪表和保护设备标准化、小型化，降低其成本和体积。此外，电流互感器还起到隔离高压电路的作用，确保测量仪表和保护设备的安全，以及操作人员的人身安全。

　　在实际应用中，电流互感器的二次回路始终处于闭合状态，因此测量仪表和保护电路的阻抗很小，电流互感器的工作状态接近短路。这种设计可以确保二次电流的稳定性和准确性。需要注意的是，电流互感器的二次侧不能开路，否则会导致铁芯严重饱和，产生高电压，对二次回路的绝缘造成严重危害，甚至可能引发触电事故。

　　电流互感器通过电磁感应原理，将一次回路中的大电流转换为二次回路中的小电流，实现了电流的精确测量和电气隔离，广泛应用于发电、变电、输电、配电和用电的各个领域。

　　电流互感器的作用

　　电流互感器（Current Transformer，简称CT）是电力系统中不可或缺的重要设备，其主要作用是将电路中的大电流转换为小电流，以便于测量、保护和控制。电流互感器在电力系统的各个环节中发挥着至关重要的作用，具体表现在以下几个方面：

　　电流测量：电流互感器可以将一次回路中的大电流按一定比例转换为二次回路中的小电流，使得电流的测量更加方便和准确。通过二次绕组的电流可以通过测量仪表进行测量，从而得到电力系统的电流参数。这种转换不仅简化了测量过程，还提高了测量的精度和安全性。例如，一个400/5的电流互感器可以将400A的实际电流转换为5A的二次电流，使得测量仪表可以在安全的低压环境下工作。

　　电流保护：电流互感器在电力系统中还用于电流保护。当电力系统发生短路等故障时，电流会突然增大，这时电流互感器可以感知到异常电流，并通过二次绕组输出信号给保护装置，从而触发保护动作。这种保护机制可以迅速切断故障电路，防止故障扩大，保护电力设备和线路的安全。例如，过流保护、差动保护等都依赖于电流互感器提供的电流信号。

　　电流控制：电流互感器还可以用于电流控制。在电力系统中，许多设备需要依靠电流来控制和调节，例如电动机、加热器等。通过将电流互感器与这些设备相连，可以实现对这些设备的精确控制。例如，通过监测电动机的电流，可以调整其转速和功率，确保其在最佳状态下运行。

　　电气隔离：电流互感器可以将高压电路和低压电路隔离，使得测量仪表和保护设备可以在安全的低压环境下工作。这种隔离不仅保护了测量仪表和保护设备，还确保了操作人员的人身安全。在电力系统中，电压通常很高，直接测量非常危险，而电流互感器通过电流转换和电气隔离，使得测量和保护工作变得更加安全和可靠。

　　标准化和小型化：电流互感器将大电流转换为小电流，使得测量仪表和保护设备可以标准化和小型化。这种标准化和小型化不仅降低了设备的成本，还提高了设备的可靠性和维护便利性。例如，电流互感器通常将二次电流标准化为5A或1A，使得测量仪表和保护设备的设计和制造更加简单和统一。

　　数据采集和监控：电流互感器提供的电流信号可以用于数据采集和监控系统。通过实时监测电力系统的电流参数，可以及时发现和处理潜在的问题，提高电力系统的运行效率和可靠性。例如，智能电网中的数据采集系统广泛使用电流互感器来获取电流数据，实现对电力系统的远程监控和管理。

　　电流互感器在电力系统中扮演着多重角色，不仅实现了电流的精确测量和电气隔离，还提供了可靠的保护和控制功能，确保了电力系统的安全、稳定和高效运行。电流互感器的应用范围广泛，涵盖了发电、变电、输电、配电和用电的各个环节，是电力系统中不可或缺的关键设备。

　　电流互感器的特点

　　电流互感器（Current Transformer，简称CT）是一种用于将电力系统中的一次大电流变换成与其成正比的二次小电流的设备。它在电力系统中的测量、保护和控制中起着至关重要的作用。电流互感器的特点可以从多个方面进行阐述，包括其结构、工作原理、性能要求和使用条件等。

　　电流互感器的一次绕组通常匝数很少，甚至只有一匝或两匝，而二次绕组匝数则非常多。这种设计使得一次电流与二次电流之间保持一定的比例关系，即变比。例如，一个变比为1250/1的电流互感器，其一次绕组为1匝，而二次绕组则有1250匝。这种结构设计使得电流互感器能够在不显著影响一次电路的情况下，准确地将一次电流转换为二次电流。

　　电流互感器在正常运行时，其铁芯中的工作磁密很低，这使得一次与二次电流能够保持安匝平衡。然而，在系统发生故障时，由于故障电流很大，二次电压会升高，励磁电流也会增大，导致铁芯中的磁密急剧上升，甚至可能使铁芯饱和。这种情况下，电流互感器的测量误差会显著增加，影响继电保护的准确性。

　　电流互感器的另一个重要特点是其高内阻特性。在正常工况下，电流互感器铁芯中的磁密很低，励磁阻抗很大，而二次绕组匝数又很多，因此从二次侧看进去，其阻抗很大。负载阻抗与电流互感器的内阻相比可以忽略不计，因此负载阻抗的变化对二次电流的影响不大，可以将其视为电流源。然而，电流互感器的二次负载应尽量小，因为如果二次负载很大，运行时二次电压会很高，励磁电流也会增大，从而导致电流变换误差增大。

　　电流互感器的二次回路不得开路。如果在运行中二次回路开路，二次电流会消失，去磁作用也随之消失，铁芯中的磁密会变得很高。由于二次绕组匝数很多，二次电压会非常高，有时可达数千伏，危及二次设备及人身安全。因此，在使用电流互感器时，必须确保其二次回路始终处于闭合状态。

　　电流互感器的精度和频率响应也是其重要特点之一。例如，皮尔森（Pearson）电流互感器在精度、频率响应、上升和下降时间特性以及物理隔离等方面表现出卓越的性能。其测量精度在标称灵敏度的+1%、-0%范围内，适用于中频响应。此外，其上升时间范围在1到100纳秒之间，能够快速捕捉到电流的变化，适用于对电流变化响应要求极高的场景。

　　电流互感器具有一次绕组匝数少、二次绕组匝数多、高内阻、二次负载小、二次回路不得开路等特点。这些特点使得电流互感器能够在电力系统中准确地测量和保护电流，确保电力系统的安全稳定运行。

　　电流互感器的应用

　　电流互感器（Current Transformer，简称CT）是一种用于测量电流的装置，广泛应用于电力系统、工业控制、发电厂、电网站等多个领域。其主要功能是将高电流变换成低电流，以便于测量和保护设备的使用。电流互感器在电力系统中的应用非常广泛，包括电流测量、设备保护、能耗管理、监测和诊断以及功率因数校正等方面。

　　在电力系统中，电流互感器主要用于测量变压器中的电流。通过将变压器中的高电流变换成低电流，CT可以提供准确的电流测量数据。这对于电力系统的运行和维护非常重要。例如，在变电站中，电流互感器用于测量和保护目的。当电流超过设定的阈值时，CT会触发保护装置，例如断路器或保护继电器，以切断电路或采取其他必要的措施。这有助于保护设备免受电流过载或短路等故障的损坏。

　　电流互感器还用于监测和诊断电力设备的运行状态。通过测量变压器中的电流，可以监测变压器的运行状态，并及时发现潜在的故障或问题。这有助于提前采取措施，避免设备损坏或停机。此外，电流互感器还可用于变压器的功率因数校正。通过测量变压器中的电流和电压，可以计算出变压器的功率因数，并采取相应措施进行校正。

　　在工业控制领域，电流互感器用于测量和分析电路中的电流。这对于确保设备的安全运行和精确控制至关重要。电流互感器、霍尔元件和直接电阻取样是常见的电流检测方法。电流互感器作为一种有效的解决方案，其优势在于低能耗、宽频响应、信号质量高、价格适中以及能够提供控制电路与主功率电路的电气隔离。

　　在开关电源设计中，电流检测是至关重要的，它确保了系统的安全运行和精确控制。电流互感器在Push-Pull或Bridge等双端变换器中表现优异，因为这些变换器的原边电流是正负对称的，无直流分量，不会引起磁芯饱和问题。然而，在Buck、Boost等单端拓扑中，由于开关器件流过的电流为单极性，且包含直流分量，这可能导致电流互感器磁芯的单向饱和。为了克服这一问题，需要对电流互感器检测电路进行改进，例如采用自复位或强迫复位策略。

　　电流互感器在电力系统和工业控制中的应用非常广泛，其准确的电流测量和保护功能对于确保系统的安全和稳定运行至关重要。通过选择合适的电流检测方法，结合实际应用场景，工程师可以设计出高效、可靠的电源系统。

　　电流互感器如何选型

　　电流互感器（Current Transformer，简称CT）是电力系统中用于测量和保护的重要设备。它通过电磁感应原理将一次侧的高电流转换为二次侧的低电流，以便于测量和保护电路。电流互感器的选型是一个复杂而细致的过程，需要根据具体的使用场景和需求来确定。本文将详细介绍电流互感器的选型方法，并列举一些常见的型号。

　　一、电流互感器的基本原理

　　电流互感器由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，二次绕组匝数比较多，串接在测量仪表和保护回路中。电流互感器的工作原理与变压器类似，通过电磁感应将一次侧的大电流按比例转换成二次侧的小电流。电流互感器的变流比K=I1/I2=n2/n1，其中I1和I2分别为一次侧和二次侧的电流，n1和n2分别为一次侧和二次侧的匝数。

　　二、电流互感器的选型原则

　　额定电压：电流互感器的额定电压应大于装设点线路的额定电压。例如，如果线路的额定电压为10kV，则应选择额定电压为10kV或更高的电流互感器。

　　变比：应根据一次负荷计算电流IC选择电流互感器的变比。电流互感器一次侧额定电流标准比有多种规格，如20、30、40、50、75、100、150、2×a/C等，二次侧额定电流通常为1A或5A。例如，如果线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。

　　准确级：应根据测量准确度要求选择电流互感器的准确级并进行校验。计费计量用的电流互感器其准确级不低于0.5级；用于监视各进出线回路中负荷电流大小的电流表应选用1.0—3.0级电流互感器。

　　动、热稳定度：需校验电流互感器的动稳定度和热稳定度。动稳定度校验公式为Kes×I1N≥iSh，热稳定度校验公式为(KtI1n)2t≥I⑶∞tima，其中t为热稳定电流时间。

　　额定容量：电流互感器二次额定容量要大于实际二次负载，实际二次负载应为25～100%二次额定容量。

　　三、电流互感器的种类

　　根据用途，电流互感器可分为以下几类：

　　计量用电流互感器：用于结算电费用，精度较高，如0.5S和0.2S级。

　　测量用电流互感器：用于测量电流、计算电度等，精度一般低于计量用电流互感器。

　　保护用电流互感器：用于电流速度保护、过电流保护、过载保护等，要求较高的动、热稳定度。

　　四、常见电流互感器型号

　　LMZ-10：额定电压10kV，一次额定电流50A，二次额定电流5A，准确级0.5级。

　　LMZ-35：额定电压35kV，一次额定电流100A，二次额定电流5A，准确级0.5级。

　　LMZ-110：额定电压110kV，一次额定电流150A，二次额定电流5A，准确级0.5级。

　　LMZ-220：额定电压220kV，一次额定电流200A，二次额定电流5A，准确级0.5级。

　　LZZ-10：额定电压10kV，一次额定电流300A，二次额定电流5A，准确级0.5级。

　　LZZ-35：额定电压35kV，一次额定电流400A，二次额定电流5A，准确级0.5级。

　　LZZ-110：额定电压110kV，一次额定电流500A，二次额定电流5A，准确级0.5级。

　　LZZ-220：额定电压220kV，一次额定电流600A，二次额定电流5A，准确级0.5级。

　　五、电流互感器的安装和使用

　　安装方式：电流互感器的安装方式有多种，如背壳式、环形式、带线圈式等。选择合适的安装方式可以确保互感器的稳定性和可靠性。

　　接线方式：电流互感器的接线方式有串联和并联两种。串联时，电流比为a/c；并联时，电流比为2×a/C。

　　维护保养：电流互感器在使用过程中需要定期进行维护保养，以确保其正常工作。维护保养内容包括检查接线是否松动、检查绝缘是否良好等。

　　六、总结

　　电流互感器的选型涉及多个因素，包括额定电压、变比、准确级、动热稳定度和额定容量等。只有全面考虑这些因素，才能选择到合适的电流互感器，从而确保系统的稳定运行和测量的准确性。常见的电流互感器型号有LMZ-10、LMZ-35、LMZ-110、LMZ-220、LZZ-10、LZZ-35、LZZ-110和LZZ-220等。在安装和使用过程中，还需要注意安装方式、接线方式和维护保养等问题。
