l298n的分类

　　L298N是一种高电压、大电流电机驱动芯片，广泛应用于各种电机控制场景。它是由意法半导体（STMicroelectronics）生产的，属于L293电机驱动芯片的高功率、大电流版本。L298N的分类可以从多个角度进行探讨，包括其封装类型、功能特性、应用场景等。

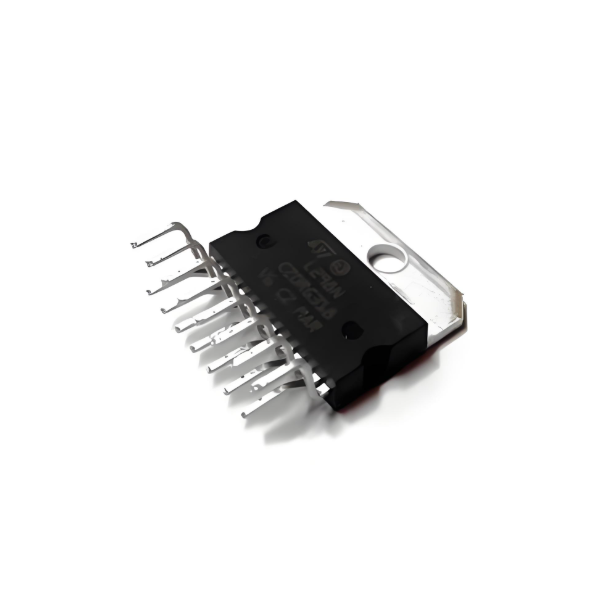

　　从封装类型来看，L298N采用的是Multiwatt 15封装。这种封装方式使得L298N具有良好的散热性能和较高的集成度。除了L298N，L298系列还有其他封装类型，如P立式封装。不同的封装类型适用于不同的应用环境和安装需求。

　　从功能特性来看，L298N是一种双H桥电机驱动芯片。这意味着它可以同时控制两个直流电机或一个两相步进电机。每个H桥可以提供2A的持续工作电流，瞬间峰值电流可达3A。L298N的工作电压范围为4.5V到46V，能够适应各种不同的电源条件。此外，L298N还具有内置的稳压芯片78M05，可以在低电压下为内部逻辑电路供电，并提供5V的逻辑电压输出。

　　从应用场景来看，L298N广泛应用于机器人、自动化设备、电动车辆等领域。在机器人领域，L298N常用于驱动直流电机和步进电机，实现机器人的运动控制。在自动化设备中，L298N可以用于控制继电器、螺线管、电磁阀等感性负载，实现设备的自动化操作。在电动车辆中，L298N可以用于驱动车轮电机，实现车辆的前进、后退和转向。

　　L298N还具有多种保护功能，如过热自断、过电流保护等，这些功能可以有效提高系统的可靠性和安全性。L298N的控制信号采用标准TTL逻辑电平，可以方便地与各种微控制器（如Arduino、STM32等）进行接口。

　　L298N是一种功能强大、应用广泛的电机驱动芯片。它的高电压、大电流特性使其能够驱动各种类型的电机和感性负载，而其内置的保护功能和稳压芯片则提高了系统的可靠性和安全性。无论是用于机器人、自动化设备还是电动车辆，L298N都能提供稳定、高效的电机驱动解决方案。

　　l298n的工作原理

　　L298N是一种高性能的双极性H桥电机驱动芯片，广泛应用于机器人、自动化设备等领域。它具有强大的电流输出能力和较高的工作电压范围，适用于多种类型的电机控制场景。L298N的工作原理主要涉及其内部的H桥电路、输入信号处理、方向控制和速度调节等方面。

　　L298N内部集成了两个完全独立但结构相同的H桥电路，每个H桥都可以单独用来控制一个直流电机或者共同协作来推动一个步进电机运转。对于每个H桥而言，都设有四个关键性的输入管脚（IN1、IN2对应第一个H桥；IN3、IN4对应第二个H桥），它们决定了相应电机的动作行为——即转动方向或是停止运作。

　　方向控制是通过改变这两个成对出现的输入信号之间的相对关系（高低电平组合）来实现的。例如，当IN1为高电平，IN2为低电平时，第一台电机按照预设好的默认顺时针方向启动；若反过来设定，则促使同一部电机沿逆时针路径回溯行驶。这种高低电平组合的变化可以轻松实现对目标电机旋转方向的有效调控。

　　速度调节则通过引入PWM（脉冲宽度调制）技术来实现。具体做法是在ENA/ENB这样的使能端子上面加载来自MCU（微控制器单元）产生的特定规格脉冲序列作为指令源码传递过去。通过调节PWM信号的占空比，可以控制电机的转速。例如，当PWM信号的占空比为50%时，电机将以一半的最大速度运转；当占空比为100%时，电机将以最大速度运转。

　　L298N的最大持续输出电流可达2A，峰值电流可达到4A，最高工作电压为50V。这些特性使得L298N非常适合于驱动大功率直流电机以及步进电机等感性负载。此外，L298N的输入端能够与标准TTL逻辑电平匹配，因此它可以方便地连接到微控制器单元（MCU），从而简化控制系统的设计和实施过程。

　　为了保护电路和电机，L298N还内置了过热保护和过电流保护功能。当芯片温度过高或电流过大时，L298N会自动切断输出，防止损坏。此外，L298N还具有内置的稳压芯片78M05，可以在低电压下为内部逻辑电路供电，并提供5V的逻辑电压输出。

　　L298N的工作原理是通过控制H桥电路中的晶体管开关状态来实现电机的方向控制和速度调节。通过合理的软件编程和硬件设计，可以实现电机的精确控制和速度调节，从而满足各种应用场景的需求。L298N凭借其优异的技术指标和广泛的应用领域，成为众多项目开发过程中不可或缺的重要组成部分之一。

　　l298n的作用

　　L298N是一款高性能的电机驱动器集成电路，广泛应用于电子工程和自动化项目中。它的主要作用是通过外部输入逻辑电平信号来控制电机的启动、停止、转动方向和速度。L298N内部集成了两个H桥电路，这意味着每个模块可以独立控制两个直流电机或者一个四线两相步进电机。使用L298N可以轻易地实现电机的正转、反转以及制动功能，非常适合需要精确控制的场合。

　　L298N的工作原理主要依赖于H桥电路。H桥电路的组成元件包括了四个开关（通常由晶体管或者MOSFET组成），它们两两相对连接形成桥梁的形状。当两个开关同时导通时，电机两端的电压差会产生电流，使电机转动；当一对开关断开另一对闭合时，电机的转动方向会相反；如果四个开关都断开，则电机停止。通过改变这些开关的导通和断开状态，就可以控制电机的启动、停止和转动方向。

　　L298N电机驱动器的性能特点包括：

　　电压和电流能力：L298N可以承受高达46V的输入电压和2A的持续电流。在峰值状态下甚至可以支持高达3A的电流，这个特性使得L298N适合于大多数的直流电机和步进电机。

　　高驱动能力：由于L298N内部采用的MOSFET晶体管开关，使得它在不损失太多效率的情况下可直接驱动电机，不需要通过外部的晶体管放大器。

　　节省空间：L298N模块通常采用小型封装，如DIP封装或表面贴装封装，方便集成到各种电路板上。

　　输出功率调节：L298N模块具有使能控制端，可以连接PWM（脉冲宽度调制）信号来控制输出到电机的功率，实现对电机速度的调节。

　　兼容性：L298N兼容TTL逻辑电平，因此可以直接与微控制器等数字电路连接，便于实现电子控制。

　　L298N的应用范围极为广泛，它被广泛应用于：

　　自动化控制：L298N可以用来控制各种自动化设备中的电机运动，如工业机器人、生产线上的移动平台等。

　　移动机器人：在轮式机器人或者四足机器人等移动机器人项目中，L298N常被用来控制驱动轮子或者腿部的电机。

　　教育和爱好者项目：对于想要学习电机控制原理的学生或爱好者来说，L298N模块是一个很好的学习工具，可以用来制作小型车辆、电动汽车模型等。

　　仪器仪表：在需要精确控制电机位置和速度的精密仪器或实验设备中，L298N也能发挥作用。

　　在使用L298N时，需要注意以下几点：

　　确保供电电压不超过46V，电流不超过L298N的最大承受范围。

　　正确连接电机和电源线，避免接线错误导致L298N损坏。

　　在使用PWM调速时，注意连接使能端至控制器的PWM输出，合理配置PWM频率和占空比。

　　若长期工作在高电流状态，考虑增加散热措施，如散热片等。

　　遵循正确的接地和布局原则，以减少干扰和提高系统稳定性。

　　通过以上对L298N的介绍，我们可以看到它是一款功能强大、应用广泛的电机驱动器。无论是在专业领域还是DIY项目中，L298N都能提供出色的电机控制解决方案。

　　l298n的特点

　　L298N是一款高性能的电机驱动器芯片，由ST公司出品，专为需要高电压和大电流应用设计。以下是L298N的主要特点及使用要点：

　　技术规格：

　　工作电压：L298N的控制信号为5V直流，电机电压范围广泛，可以从3V到46V，推荐使用36V以下以确保安全。这种宽泛的电压范围使得L298N适用于多种电机类型，包括直流电机和步进电机。

　　最大工作电流：L298N的最大工作电流为2.5A，具有强大的瞬间峰值电流能力（3A）和持续工作电流（2A）。这种高电流能力使得L298N能够驱动较大功率的电机，满足各种应用场景的需求。

　　额定功率：L298N的额定功率为25W，适合处理高功率负载，能够满足大多数小型和中型电机的驱动需求。

　　内置保护功能：L298N内置过电压和过电流保护功能，增强了系统的稳定性，防止因电流过大或电压过高导致的芯片损坏。

　　驱动器特性：

　　逻辑控制：L298N采用标准逻辑电平，方便单片机或其他信号源进行控制。这种兼容性使得L298N能够轻松集成到各种控制系统中。

　　使能控制：L298N有两个独立的使能端，便于灵活启用或禁用驱动器。这种特性使得用户可以根据需要动态调整电机的工作状态，提高系统的灵活性和效率。

　　反馈机制：L298N支持外接检测电阻，通过反馈实现转速控制。这种反馈机制有助于实现精确的速度控制，提高系统的精度和稳定性。

　　接口灵活性：L298N可以单独控制两台直流电机或一台步进电机，支持PWM调速和正反转操作。这种接口灵活性使得L298N适用于多种电机控制场景，包括机器人、自动化设备和教育项目等。

　　光电隔离：L298N提供良好的抗干扰能力，保护电路免受电磁干扰。这种光电隔离特性有助于提高系统的可靠性和稳定性。

　　应用实例：

　　步进电机控制：步进电机通过接收脉冲信号实现精确位置控制，L298N能驱动各种类型的步进电机，如VR、PM和HB。步进电机的转速和角度完全由输入脉冲数和频率决定，L298N能够提供稳定的驱动电流，确保电机的精确控制。

　　驱动电路设计：L298N配合单片机或其他信号源，按照特定的时序图（如两相四拍工作模式）来控制电机的正反转。这种设计使得L298N能够实现复杂的电机控制功能，满足各种应用场景的需求。

　　辅助资源：

　　使用说明书：L298N提供详细的使用说明书，帮助用户理解和配置驱动器。这些文档包括电路图、接线图和编程示例，有助于用户快速上手并实现电机控制功能。

　　软件工具：L298N包括相关的软件工具，方便用户编写控制程序。这些工具提供了丰富的函数库和示例代码，帮助用户实现各种电机控制算法，提高开发效率。

　　L298N是一款功能强大且灵活的电机驱动器，适用于多种场合的高电压、大电流电机控制，尤其适合单片机驱动的步进电机和直流电机系统。其宽泛的电压范围、高电流能力、内置保护功能、逻辑控制、使能控制、反馈机制、接口灵活性和光电隔离特性，使得L298N成为电子爱好者和专业人士进行机器人、小型车、自动化项目时的理想选择。

　　l298n的应用

　　L298N是一种高电压、高电流双全桥驱动器，广泛应用于电子设计和电机驱动领域。它由意法半导体（STMicroelectronics）生产，能够驱动两个直流电机或一个四相步进电机。由于其强大的驱动能力和广泛的适用性，L298N在机器人制作、自动化控制系统、远程控制车辆、数码产品（如3D打印机、激光切割机、CNC机床）以及教育与DIY项目中得到了广泛应用。

　　L298N的核心特点之一是其双H桥配置。每个H桥可以独立控制一个电机，通过调整H桥的输入逻辑，可以实现电机的正转、反转和停止。这种灵活性使得L298N非常适合需要精确控制电机运动的应用场景。此外，L298N的最大驱动电流可达2A，瞬时峰值电流可达3A，适用于大多数小型和中型电机。

　　在机器人制作中，L298N常用于驱动机器人的移动电机。通过与微控制器（如Arduino）结合，可以实现对机器人运动的精确控制。例如，在一个简单的两轮机器人项目中，L298N可以控制两个直流电机，使机器人前进、后退、左转和右转。通过PWM（脉冲宽度调制）信号，还可以实现对电机速度的控制，使机器人能够以不同的速度移动。

　　在自动化控制系统中，L298N同样发挥着重要作用。例如，在自动化生产线中，L298N可以用于控制输送带的电机，实现物料的自动传输。在远程控制车辆中，L298N可以用于驱动车辆的电机，实现车辆的远程操控。在这些应用中，L298N的高驱动能力和稳定性使其成为理想的选择。

　　在数码产品中，L298N也得到了广泛应用。例如，在3D打印机中，L298N可以用于驱动打印头的步进电机，实现精确的位置控制。在激光切割机和CNC机床中，L298N可以用于驱动工作台的电机，实现精确的切割和加工。这些应用中，L298N的高精度控制能力使其能够满足高要求的加工需求。

　　在教育与DIY项目中，L298N也是一个非常受欢迎的选择。由于其接口简单、使用方便，许多电子爱好者和学生都选择L298N作为他们的电机驱动解决方案。通过学习L298N的工作原理和应用方法，可以培养学生的动手能力和创新思维。

　　L298N电机驱动器凭借其强大的驱动能力、灵活的控制方式和广泛的应用领域，成为了电子设计和电机驱动领域的首选解决方案。无论是机器人制作、自动化控制系统、远程控制车辆、数码产品还是教育与DIY项目，L298N都能提供稳定可靠的电机驱动支持。

　　l298n如何选型

　　L298N是一款广泛应用于电机驱动的集成电路，尤其适用于需要精确控制电机速度和方向的场合，如机器人、无人机和自动化设备等。L298N的选型需要考虑多个因素，包括工作电压、输出电流、散热需求、驱动电机类型等。本文将详细介绍L298N的选型方法，并列出具体的型号。

　　1. 工作电压

　　L298N的工作电压范围为4.5V到46V。在选型时，需要确保电源电压符合这一范围。对于不同的应用场景，电源电压的选择也有所不同。例如，对于低电压应用，可以选择5V或12V的电源；对于高电压应用，可以选择24V或36V的电源。需要注意的是，当电源电压大于12V时，必须使用外置的5V电源为L298N的逻辑电路供电，以避免稳压芯片损坏。

　　2. 输出电流

　　L298N的最大输出电流为4A，持续工作电流为2A。在选型时，需要根据电机的额定电流来选择合适的L298N。如果电机的额定电流超过2A，建议使用并联配置或多块L298N来分担电流。此外，还需要考虑瞬时峰值电流，确保不超过4A的最大输出电流。

　　3. 散热需求

　　L298N在工作时会产生一定的热量，特别是在高电压、大电流的情况下。为了保证L298N的稳定工作，需要考虑散热措施。常见的散热措施包括使用散热片、风扇或水冷系统。在选型时，可以根据实际应用环境和功率需求来选择合适的散热方案。

　　4. 驱动电机类型

　　L298N可以驱动多种类型的电机，包括直流电机、步进电机、继电器、螺线管和电磁阀等。在选型时，需要根据具体的电机类型来选择合适的L298N。例如，对于直流电机，可以选择单个L298N来驱动两台电机；对于步进电机，可以选择一个L298N来驱动一台两相或四相步进电机。

　　5. 封装形式

　　L298N有多种封装形式，包括Multiwatt15、P立式封装等。在选型时，可以根据实际应用环境和安装需求来选择合适的封装形式。例如，对于空间受限的应用，可以选择P立式封装；对于需要良好散热的应用，可以选择Multiwatt15封装。

　　6. 二极管选型

　　在使用L298N驱动电机时，需要外接二极管来保护电路。常见的二极管类型包括快速恢复二极管和肖特基二极管。快速恢复二极管的反向恢复时间较短，适合高频应用；肖特基二极管的正向压降较低，适合低电压应用。在选型时，可以根据实际应用需求来选择合适的二极管类型。

　　7. 具体型号

　　L298N的具体型号包括：

　　L298N Multiwatt15：标准封装，适用于大多数应用场景。

　　L298N P立式封装：立式封装，适用于空间受限的应用。

　　L298N 78M05：内置78M05稳压器，适用于需要稳定5V逻辑电源的应用。

　　8. 注意事项

　　在选型时，还需要注意以下几点：

　　电源电压：当电源电压大于12V时，必须使用外置的5V电源为L298N的逻辑电路供电。

　　散热措施：在高电压、大电流的应用中，需要采取适当的散热措施。

　　二极管保护：在驱动感性负载时，需要外接二极管来保护电路。

　　电流限制：确保电机的额定电流不超过L298N的最大输出电流。

　　L298N的选型需要综合考虑工作电压、输出电流、散热需求、驱动电机类型、封装形式和二极管选型等多个因素。通过合理选型，可以确保L298N在实际应用中稳定可靠地工作。
