L298N 电机驱动模块引脚图与详细说明

L298N 是一款非常流行的双 H 桥电机驱动芯片，广泛应用于机器人、智能小车、自动化设备等领域，用于驱动直流电机和步进电机。它能够接收微控制器发出的逻辑电平信号，并将其转换为驱动电机所需的更高电压和电流，从而实现对电机转速和方向的精确控制。了解 L298N 的引脚图及其功能是成功应用该模块的关键。

L298N 芯片概述

L298N 芯片由意法半导体（STMicroelectronics）生产，其内部集成了两个独立的 H 桥，每个 H 桥都可以驱动一个直流电机，或者将两个 H 桥并联起来驱动一个大功率的直流电机，亦或者将两个 H 桥组合起来驱动一个双极性步进电机。它支持的电压范围较广，通常输入电压可达 46V，输出电流可达 2A 每通道（峰值 3A）。L298N 芯片本身是一个功率器件，在使用时通常需要配合散热片以防止过热。

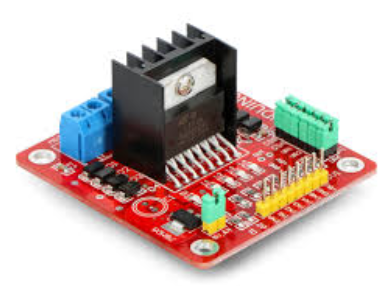

为了方便使用者，市面上通常会见到 L298N 集成模块，这些模块将 L298N 芯片以及必要的保护电路、电源管理电路、跳线帽等集成在一起，使得连接和使用更加方便快捷。本文将主要基于这种常见的 L298N 模块进行说明。

L298N 模块引脚图与功能详解

L298N 模块的引脚通常比较固定，但不同厂家生产的模块可能在布局上略有差异。以下是最常见的 L298N 模块引脚及其详细功能说明。

电源输入引脚

• +12V (或 VMS/VS)：

• 功能说明：这是电机电源输入引脚，用于为电机提供工作电压。这个电压的范围通常在 5V 到 35V 之间，具体取决于你所使用的电机的工作电压。例如，如果你要驱动一个 12V 的直流电机，那么就需要将 12V 的电源连接到这个引脚。需要注意的是，这个电压是直接供给电机绕组的，所以它的电流容量必须足够大，以满足电机在启动和运行时的最大电流需求。

• 内部关联：这个电压同时也为 L298N 芯片内部的功率输出级供电。

• 使用提示：当电机电源电压超过 12V 时，模块通常会集成一个 78M05 稳压芯片，通过一个跳线帽（通常标注为 JP1 或 “5V Enable”）来选择是否为模块板载的 5V 逻辑电路供电。如果电机电源电压在 7V-12V 之间，可以考虑使用跳线帽使能板载 5V 稳压器。如果电机电源电压低于 7V 或者你需要使用外部的 5V 电源（例如微控制器的 5V 输出），则需要移除该跳线帽，并将外部 5V 电源连接到模块的 +5V 引脚。

• +5V (或 VCC/VSS)：

• 当电机电源电压（+12V 引脚）通过模块上的跳线帽（JP1）被板载的 78M05 稳压器稳压后，这个 +5V 引脚可以作为 5V 输出，用于给外部的微控制器（如 Arduino、树莓派等）供电，但请注意其带载能力有限，不建议为大功耗设备供电。

• 当电机电源电压较低，或者你为了更稳定的系统供电，选择不使用模块板载的 5V 稳压器时，你需要从外部提供一个稳定的 5V 电压到这个引脚。例如，直接将 Arduino 的 5V 输出连接到这里。

• 功能说明：这是逻辑电源输入引脚，用于为 L298N 芯片内部的逻辑控制电路供电。其电压通常为 5V。这个电压为芯片内部的门电路、寄存器等数字逻辑部分提供工作电源。

• 使用提示：

• GND (地)：

• 功能说明：这是公共地引脚，需要与控制板（微控制器）和电机电源的负极连接在一起，形成一个完整的电路回路。所有电源和信号的参考点都以 GND 为基准。

• 重要性：正确的接地是确保电路稳定工作的关键，错误的接地可能导致信号干扰、模块无法正常工作甚至损坏。

电机输出引脚

L298N 模块通常提供两组电机输出，分别用于连接两个独立的直流电机，或者连接一个步进电机的两个线圈。

• OUT1 & OUT2：

• 功能说明：这是第一个 H 桥的电机输出引脚，用于连接直流电机 M1 的两端，或者步进电机的一个线圈。

• 控制方式：通过控制 L298N 的输入引脚 IN1 和 IN2 的高低电平组合，可以控制 OUT1 和 OUT2 之间的电压极性，从而控制电机 M1 的正转、反转或停止。

• OUT3 & OUT4：

• 功能说明：这是第二个 H 桥的电机输出引脚，用于连接直流电机 M2 的两端，或者步进电机的另一个线圈。

• 控制方式：与 OUT1/OUT2 类似，通过控制 L298N 的输入引脚 IN3 和 IN4 的高低电平组合，可以控制 OUT3 和 OUT4 之间的电压极性，从而控制电机 M2 的正转、反转或停止。

控制信号输入引脚

这些引脚用于接收来自微控制器的逻辑电平信号，以控制电机的行为。L298N 芯片对这些引脚的输入是 TTL/CMOS 兼容的，通常接收 0V（低电平）和 5V（高电平）信号。

• IN1, IN2, IN3, IN4：

• 对于直流电机 (M1, M2)：

• 对于步进电机：需要根据步进电机的驱动模式（如四拍、八拍等）和线圈连接方式，按照特定的时序依次向 IN1-IN4 输入高低电平组合。

• 正转（例如，M1）：IN1=高电平，IN2=低电平 (OUT1 高，OUT2 低)

• 反转（例如，M1）：IN1=低电平，IN2=高电平 (OUT1 低，OUT2 高)

• 停止/刹车：IN1=高电平，IN2=高电平 (OUT1, OUT2 都高电平，电机抱死刹车)

• 空闲/自由转动：IN1=低电平，IN2=低电平 (OUT1, OUT2 都低电平，电机自由滑行)

• M2 的控制逻辑与 M1 相同，通过 IN3 和 IN4 控制 OUT3 和 OUT4。

• 功能说明：这些是逻辑输入引脚，用于控制 L298N 内部 H 桥的开关状态，进而控制电机输出的电压极性。

• 控制逻辑：

使能引脚

L298N 模块通常有两个使能引脚，用于控制对应 H 桥的整体开关状态，常用于实现 PWM 调速。

• ENA (Enable A)：

• 功能说明：这是第一个 H 桥（控制电机 M1）的使能引脚。当 ENA 为高电平（或连接到 +5V）时，第一个 H 桥被使能，IN1 和 IN2 的输入才会有效。当 ENA 为低电平（或连接到 GND）时，第一个 H 桥被禁用，OUT1 和 OUT2 都处于高阻态，电机 M1 停止转动。

• PWM 调速：通常将 ENA 引脚连接到微控制器的 PWM 输出引脚，通过改变 PWM 信号的占空比来控制电机 M1 的有效电压，从而实现对电机转速的平滑调节。

• ENB (Enable B)：

• 功能说明：这是第二个 H 桥（控制电机 M2）的使能引脚。功能与 ENA 类似。当 ENB 为高电平（或连接到 +5V）时，第二个 H 桥被使能，IN3 和 IN4 的输入才会有效。当 ENB 为低电平（或连接到 GND）时，第二个 H 桥被禁用，OUT3 和 OUT4 都处于高阻态，电机 M2 停止转动。

• PWM 调速：通常将 ENB 引脚连接到微控制器的另一个 PWM 输出引脚，通过改变 PWM 信号的占空比来控制电机 M2 的有效电压，从而实现对电机转速的平滑调节。

电流检测引脚 (不常用)

某些 L298N 模块可能会引出电流检测引脚，但更常见的模块版本通常不引出或不使用。

• CSA / CSB (Current Sense A / B)：

• 功能说明：这两个引脚通常与 L298N 芯片内部的检测电阻连接，可以输出与电机电流成比例的电压信号。这对于需要电机电流反馈的应用（如过流保护、精确电流控制等）非常有用。

• 使用提示：在大多数简单的电机驱动应用中，这两个引脚通常不会被用到，或者被模块内部的电阻直接连接到地，以提供一个固定的电流检测点，或者根本不引出。如果模块引出了这些引脚，并且你需要电流检测功能，你需要查阅具体的模块数据手册以了解其输出特性和如何连接。

L298N 模块的工作原理

L298N 的核心是两个独立的 H 桥电路。H 桥是一种电子电路，因其形状类似于字母 "H" 而得名，它可以通过控制四个开关（通常是晶体管）的通断来改变连接在桥中间的负载（如电机）两端的电压极性。

H 桥的基本原理

一个 H 桥由四个开关 S1、S2、S3、S4 组成，负载（电机）连接在它们之间。

• 正转：如果 S1 和 S4 导通，S2 和 S3 断开，电流将从电源正极流经 S1，穿过电机，再流经 S4 到电源负极。电机将向一个方向旋转。

• 反转：如果 S2 和 S3 导通，S1 和 S4 断开，电流将从电源正极流经 S2，穿过电机（方向相反），再流经 S3 到电源负极。电机将向相反方向旋转。

• 停止/刹车：如果 S1 和 S2 同时导通（或 S3 和 S4 同时导通），电机两端被短路，产生很大的反电动势，使电机迅速停止。这通常被称为“制动”或“刹车”。

• 空闲/自由转动：如果所有开关都断开，或者 S1/S3 导通，S2/S4 断开（或反之），电机两端无电流通过，电机将自由滑行，缓慢停止。

L298N 芯片内部的这些开关由一系列驱动电路和逻辑门控制。我们通过 IN1-IN4 输入高低电平信号来控制这些开关的通断。

PWM 调速原理

脉冲宽度调制（PWM）是一种通过改变方波信号的占空比来控制平均电压的技术。在 L298N 中，PWM 信号通常施加在 ENA 或 ENB 引脚上。

当 ENA（或 ENB）引脚接收到 PWM 信号时：

• 当 PWM 信号为高电平时，对应的 H 桥被使能，电机按照 INx 设定的方向转动。

• 当 PWM 信号为低电平时，对应的 H 桥被禁用，电机进入自由转动或停止状态（取决于内部电路设计）。

通过快速切换高电平与低电平的比例（占空比），可以有效地改变电机两端的平均电压。例如，一个 50% 占空比的 PWM 信号会使电机获得大约一半的电源电压，从而导致转速降低。占空比越高，电机获得的平均电压越高，转速越快；占空比越低，电机获得的平均电压越低，转速越慢。由于开关速度非常快，电机自身的惯性使得其转动看起来是平滑的，而不是断断续续的。

L298N 模块的典型应用

L298N 模块凭借其驱动能力强、接口简单等优点，在众多项目中得到广泛应用。

直流电机驱动

这是 L298N 最常见的应用。一个 L298N 模块可以驱动两个独立的直流电机，实现前进、后退、停止、刹车以及速度调节。例如，在机器人小车中，通常会使用一个 L298N 模块来驱动左右两个车轮的直流电机，通过控制它们的转速和方向来实现小车的运动控制。

步进电机驱动

L298N 也可以用来驱动双极性步进电机。双极性步进电机通常有四个引出线，对应两个线圈。L298N 的两个 H 桥可以分别连接步进电机的两个线圈，通过按照特定的相序（如全步进、半步进等）依次激励线圈，从而实现步进电机的精确角度控制。这在需要精确位置控制的应用中非常有用，如 3D 打印机、CNC 雕刻机等。

舵机、电磁阀等其他负载驱动

虽然 L298N 主要设计用于电机驱动，但其本质是功率开关电路。因此，在某些情况下，也可以用来驱动其他需要较高电流的感性负载，如大型舵机（需要外部供电的）、电磁阀、继电器组等，只要负载的电压和电流在 L298N 的承受范围内即可。

L298N 模块的优缺点

优点

• 驱动能力强：能够提供高达 2A 的连续电流（峰值 3A），足以驱动大多数小型和中型直流电机。

• 双 H 桥设计：一个芯片可以驱动两个直流电机或一个双极性步进电机，节省空间和成本。

• 宽电压范围：电机电源电压范围广，适应性强。

• PWM 调速支持：使能引脚支持 PWM 输入，方便实现精确的速度控制。

• 接口简单：逻辑输入和输出引脚清晰，易于与微控制器连接。

• 模块化设计：市面上的 L298N 模块通常集成了必要的保护电路，使得使用更加方便和安全。

缺点

• 发热量大：L298N 芯片是基于双极晶体管（BJT）设计的，其内部开关管存在一定的压降（饱和压降），这会导致较大的功耗和发热。在高电流或高电压应用时，必须配备有效的散热措施，否则容易因过热而损坏。

• 效率相对较低：由于内部压降的存在，相比于基于 MOSFET 的电机驱动器，L298N 的效率相对较低，这意味着它会消耗更多的能量并以热量的形式散失。

• 驱动频率有限：虽然可以用于 PWM 调速，但其开关频率通常不如现代 MOSFET 驱动器高，这可能会限制某些高频应用。

• 无过流保护/短路保护：原生的 L298N 芯片没有内置完善的过流或短路保护机制。虽然一些模块可能添加了简单的保护电路，但对于高可靠性要求的设计，仍需额外考虑保护措施。

• 体积相对较大：由于其功率等级和散热需求，L298N 模块通常比一些集成度更高的驱动芯片模块体积更大。

L298N 模块的连接与编程示例 (Arduino)

以下是一个使用 Arduino 控制 L298N 模块驱动一个直流电机的简单示例，以帮助理解其连接和编程。

硬件连接

假设我们驱动一个直流电机 M1。

• L298N 模块与 Arduino 连接：

• L298N +12V (VMS) rightarrow 外部电机电源正极 (例如，12V 适配器)

• L298N GND rightarrow 外部电机电源负极 & Arduino GND

• L298N +5V rightarrow Arduino 5V (如果电机电源高于 7V 且使用模块板载 5V 稳压器，则此引脚可作为输出；如果电机电源低于 7V 或不使用板载稳压器，则需要 Arduino 5V 供电)

• L298N IN1 rightarrow Arduino 数字引脚 2

• L298N IN2 rightarrow Arduino 数字引脚 3

• L298N ENA rightarrow Arduino PWM 引脚 9 (或任何支持 PWM 的引脚)

• L298N 模块与电机连接：

• L298N OUT1 rightarrow 直流电机 M1 的一端

• L298N OUT2 rightarrow 直流电机 M1 的另一端

• 跳线帽设置：确保模块上的 5V 使能跳线帽 (通常标记为 JP1 或 5V Enable) 根据你的电源情况正确设置。如果电机电源是 7-12V 并且你想用模块的 5V 为 Arduino 供电，可以插上跳线帽；否则，拔掉跳线帽并从 Arduino 提供 5V 到 L298N 的 +5V 引脚。

Arduino 代码示例

// 定义 L298N 控制引脚const int IN1 = 2;
// L298N IN1 连接到 Arduino 数字引脚 2const int IN2 = 3;
// L298N IN2 连接到 Arduino 数字引脚 3const int ENA = 9;
// L298N ENA 连接到 Arduino PWM 引脚 9void setup() {
// 设置引脚模式
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  pinMode(ENA, OUTPUT);  // 初始化串口用于调试输出
  Serial.begin(9600);
  Serial.println("L298N Motor Control Test");  // 确保电机初始状态停止
  digitalWrite(IN1, LOW);
  digitalWrite(IN2, LOW);
  analogWrite(ENA, 0); // 停止使能}void loop() {
  Serial.println("Motor Forward (Low Speed)...");  // 设置电机正转方向
  digitalWrite(IN1, HIGH);
  digitalWrite(IN2, LOW);  // 通过 PWM 控制速度 (0-255，0为停止，255为全速)
  analogWrite(ENA, 100); // 设定一个较低的速度
  delay(3000); // 持续 3 秒

  Serial.println("Motor Stop (Brake)...");  // 刹车：短接电机两端
  digitalWrite(IN1, HIGH);
  digitalWrite(IN2, HIGH); // 或 LOW, LOW 让电机自由转动停止
  analogWrite(ENA, 255); // 确保使能以执行刹车
  delay(2000); // 持续 2 秒

  Serial.println("Motor Reverse (High Speed)...");  // 设置电机反转方向
  digitalWrite(IN1, LOW);
  digitalWrite(IN2, HIGH);  // 全速反转
  analogWrite(ENA, 255);
  delay(3000); // 持续 3 秒

  Serial.println("Motor Stop (Coast/Free)...");  // 自由停止：断开电机两端
  digitalWrite(IN1, LOW);
  digitalWrite(IN2, LOW);  // 或者直接禁用使能
  analogWrite(ENA, 0);
  delay(2000); // 持续 2 秒

  // 重复循环}

L298N 模块的注意事项与常见问题

在使用 L298N 模块时，有一些重要的注意事项和常见问题需要了解。

电源供电

• 电机电源与逻辑电源分离：虽然 L298N 模块通常提供了板载 5V 稳压功能，但为了避免电机运行时产生的噪声对微控制器造成干扰，以及为了更稳定的供电，建议将电机电源（+12V/VMS）和逻辑电源（+5V）分开供电。即电机由独立的电源适配器供电，微控制器（如 Arduino）也由其独立的电源（USB 或独立稳压电源）供电，然后将所有 GND 连接在一起。

• 电流容量：确保电机电源的电流容量足够大。电机启动时会产生远高于额定运行电流的浪涌电流，如果电源无法提供足够的瞬时电流，可能导致电机转速不稳定，甚至电源欠压。

• 反电动势保护：当电机停止或反转时，会产生反电动势，可能会损坏 L298N 芯片或电源。虽然 L298N 芯片内部集成了二极管进行保护，但对于大功率电机，建议在电机两端并联续流二极管（如肖特基二极管）以提供额外的保护。常见的 L298N 模块通常已经集成了这些续流二极管。

散热问题

• 发热是正常的：由于 L298N 芯片本身的特性，它在工作时会产生大量热量，尤其是在驱动大电流电机或长时间工作时。因此，模块上通常会安装一个较大的散热片。

• 确保散热良好：在使用过程中，务必确保散热片有足够的散热空间，不要被遮挡。如果长时间驱动大功率电机，可以考虑在散热片上方安装一个散热风扇，以增强散热效果，防止芯片过热损坏。如果芯片温度过高，L298N 会进入热关断保护模式，停止输出。

引脚连接

• 正确连接使能引脚：如果不需要 PWM 调速，可以将 ENA 和 ENB 引脚直接连接到 5V 高电平，使对应的 H 桥始终处于使能状态。如果需要 PWM 调速，则必须将它们连接到微控制器的 PWM 输出引脚。

• 避免交叉连接：在连接 INx 和 OUTx 引脚时，务必仔细检查，避免将控制引脚连接到电机输出引脚，或者将两个 H 桥的引脚混淆，这可能导致短路或芯片损坏。

电机噪声与干扰

• 电机刷火花：有刷直流电机在运行时会产生电火花，这会产生电磁干扰（EMI），可能会影响周围的电子元件，包括微控制器。

• 共模扼流圈和电容：为了抑制这种干扰，可以在电机两端并联小容量的无极性电容（如 0.1uF）或串联共模扼流圈。

步进电机驱动

• 相序：驱动步进电机时，必须严格按照步进电机的相序进行激励。错误的相序会导致电机无法正常转动或产生异常噪音。通常需要查阅步进电机的资料或通过实验确定正确的相序。

• 微步进：L298N 原生不支持微步进功能，它只能实现全步进和半步进。如果需要更平滑的步进电机控制，可能需要考虑其他更高级的步进电机驱动器。

L298N 与其他驱动方案的比较

在选择电机驱动器时，除了 L298N，还有许多其他选择，如 DRV8825、A4988（常用于步进电机）、各种基于 MOSFET 的驱动器等。

• L298N 的优势：简单易用，适用于直流电机和双极性步进电机，价格相对便宜，驱动电流适中。

• L298N 的劣势：效率较低，发热量大，通常不适合高精度步进或高效率要求场合。

• 现代 MOSFET 驱动器：例如 DRV8833、DRV8871 等，通常效率更高，发热量小，体积更紧凑，但可能价格略高，且不一定支持大电流。

• 步进电机专用驱动器：如 A4988、DRV8825 等，具有微步进功能，能够实现更平滑、更精确的步进控制，但通常仅限于驱动步进电机。

选择合适的电机驱动器应根据具体的应用需求、电机类型、电流电压要求、成本预算和对效率、散热的要求进行综合考虑。对于入门级、实验性或对效率要求不高的中小型电机项目，L298N 仍然是一个非常经济实惠且功能强大的选择。

总结

L298N 电机驱动模块是一款功能强大、应用广泛的电机驱动解决方案。通过对其引脚图和功能的详细理解，我们可以有效地将其集成到各种电子项目中，实现对直流电机和步进电机的精确控制。尽管它存在一些缺点，如发热量大和效率相对较低，但其易用性和成本效益使其成为许多工程师和爱好者入门电机控制的首选。正确掌握其连接方式、控制逻辑以及注意事项，将有助于充分发挥其性能，并避免潜在的问题。
