辅助继电器的分类

　　辅助继电器是PLC（可编程逻辑控制器）内部的一种虚拟继电器，它们不能接收外部输入信号，也不能直接驱动外部负载，主要在PLC内部起传递信号的作用，相当于继电器控制系统中的中间继电器。辅助继电器的常开、常闭触点在PLC内部编程时可无限次使用，这些触点不能驱动外部负载，其线圈由PLC内的各种软元件的触点驱动，可以使程序的逻辑结构更加清晰。根据不同的功能和特性，辅助继电器可以分为以下几类：

　　通用辅助继电器：

　　通用辅助继电器在FX系列PLC中的元件编号为M0至M499，共500点。这些继电器在PLC运行时，如果线圈得电，当电源突然中断时，线圈会失电。若电源再次接通，线圈仍会保持失电状态。通用辅助继电器没有断电保持功能，可以通过参数设定将其改为断电保持辅助继电器。

　　通用辅助继电器主要用于逻辑变换和逻辑记忆作用，它们在PLC程序中起到中间变量的作用，帮助实现复杂的逻辑控制。

　　电池后备/锁存辅助继电器：

　　电池后备/锁存辅助继电器用于记忆电源中断瞬时的状态，重新通电后再现其状态。这类继电器在电源中断时，用锂电池保持RAM中的映像寄存器的内容，或将它们保存在EEPROM中。

　　电池后备/锁存辅助继电器在PLC重新通电后的第一个扫描周期内，保持断电瞬时的状态。为了利用它们的断电记忆功能，可以采用有记忆功能的电路。例如，在一个控制系统中，如果电源中断时某个辅助继电器处于ON状态，重新通电后该继电器将保持为ON状态，从而实现断电记忆功能。

　　特殊辅助继电器：

　　特殊辅助继电器共256点，它们用来表示PLC的某些状态，提供时钟脉冲和标志（如进位、借位标志），设定PLC的运行方式，或者用于步进顺控、禁止中断、设定计数器是加计数还是减计数等。

　　特殊辅助继电器具有特定的功能，例如表示PLC的运行状态、提供时钟脉冲、设定计数器的计数方向等。这些继电器在PLC程序中起到特殊的作用，帮助实现特定的控制功能。

　　辅助继电器在PLC编程中起着重要的作用，它们可以帮助实现复杂的逻辑控制，使程序的逻辑结构更加清晰。通过合理使用不同类型的辅助继电器，可以提高PLC控制系统的可靠性和灵活性。

　　辅助继电器的工作原理

　　辅助继电器是一种在电气控制系统中起辅助作用的继电器，它通常用于扩展主继电器的功能，实现更复杂的控制逻辑。辅助继电器的工作原理与其他类型的继电器相似，但其应用和功能更加多样化。下面将详细介绍辅助继电器的工作原理及其应用。

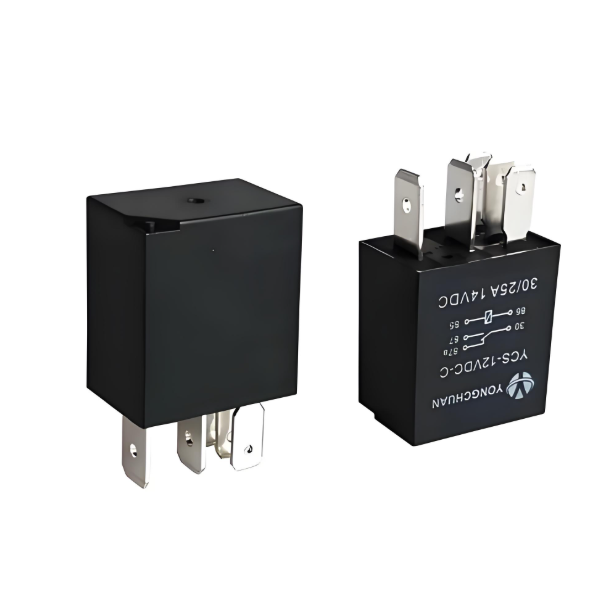

　　辅助继电器的基本结构包括线圈、铁芯、触点和支架等部分。当线圈通电时，线圈产生的磁场将铁芯吸引过来，使得铁芯上的触点与固定触点相接触，从而接通电路。当线圈中的电流消失时，磁场消失，铁芯上的触点在弹簧的作用下返回原位，电路被断开。这个过程与普通继电器的工作原理相同，但辅助继电器通常用于实现更复杂的控制逻辑。

　　辅助继电器的主要作用是扩展主继电器的功能，实现多路控制、信号转换和逻辑判断等功能。例如，在自动化生产线中，辅助继电器可以用于控制多个机械手臂和传送带的动作，实现复杂的自动化控制。辅助继电器还可以作为保护装置，对过载、缺相等异常状态进行监测和判断，防止出现设备损坏和安全事故。

　　在实际应用中，辅助继电器通常与主继电器配合使用。主继电器负责接收输入信号并控制主电路的通断，而辅助继电器则负责实现更复杂的控制逻辑。例如，在一个自动化控制系统中，主继电器可以用于控制电机的启动和停止，而辅助继电器则可以用于实现电机的正反转控制、过载保护和定时控制等功能。

　　辅助继电器还可以用于信号转换和隔离。例如，在一个控制系统中，输入信号可能来自不同的传感器，这些传感器的输出信号可能是不同的电压或电流。辅助继电器可以将这些不同的信号转换为统一的触点动作输出，从而实现对不同信号的统一控制。此外，辅助继电器还可以用于实现信号的隔离，防止不同电路之间的干扰和影响。

　　辅助继电器在电气控制系统中扮演着非常重要的角色。它不仅能够扩展主继电器的功能，实现更复杂的控制逻辑，还可以用于信号转换和隔离，提高系统的可靠性和安全性。通过了解辅助继电器的工作原理和应用，我们可以更好地理解和应用它，实现更高效和可靠的电气控制系统。

　　辅助继电器的作用

　　辅助继电器是一种在电气系统中广泛应用的信号元件，其主要作用是增强其他继电器或电路的功能，扩展继电器的输入和输出信号，从而实现对电气设备的精确控制和保护。辅助继电器在工业自动化、航空航天、能源电力等领域扮演着至关重要的角色，其功能和应用场景非常广泛。

　　首先，辅助继电器在控制方面发挥着重要作用。通过控制电路，辅助继电器可以控制各种电气设备的开关状态，从而实现电气设备的自动化控制。例如，在电力系统保护装置中，辅助继电器可以接收电路中的故障信号，并根据这些信号打开或关闭开关，以保护设备和人员的安全。此外，辅助继电器还可以用于实现自动化控制。例如，在自动化加工生产线上，辅助继电器可以用于控制生产线中的开关和传感器等设备，保证生产线的高效运作，提高生产效率。

　　其次，辅助继电器在保护方面也具有重要作用。它可以提供额外的保护功能，扩大整个系统的保护范围。例如，在发电机的保护装置中，辅助继电器可以监测发电机的电流和电压波动，如果发现异常信号，它会及时切断电路，保护发电机和电力系统的安全运行。此外，辅助继电器还可以用于电力系统中的保护回路中，提供过流、欠压、过压等保护功能，确保电力系统的稳定运行。

　　辅助继电器还具有信号转换的功能。它可以将数字信号转换为模拟信号，或者将模拟信号转换为数字信号，从而实现电路的切换和控制。例如，在电信系统中，辅助继电器可以将数字信号转换为模拟信号，用于通讯系统的信号传输和转换，提高通讯系统的稳定性和可靠性。

　　辅助继电器还具有隔离功能。由于PLC与现场设备之间存在电气隔离，辅助继电器可以有效地防止干扰和故障传递，保障系统的稳定运行。通过使用辅助继电器，可以实现对电路的电气隔离，防止干扰信号对系统的影响，提高系统的抗干扰能力和可靠性。

　　辅助继电器还可以扩展PLC的输入输出端口，提高PLC的处理能力，满足复杂的控制需求。例如，在一条自动化生产线中，PLC负责控制整个生产过程，而辅助继电器则负责将PLC的信号转换为控制信号，驱动各种执行机构，如电机、电磁阀等，从而实现对整个生产过程的精确控制和实时监控。

　　辅助继电器是电气系统中非常重要的设备之一。它不仅可以扩展和增强继电器的功能，改善电气设备的运行状态，提高通讯系统的稳定性和可靠性，还可以实现对电气设备的精确控制和保护，提高系统的可靠性和运行效率。随着工业自动化和科技的进一步发展，辅助继电器的应用场景将越来越广泛，成为自动化控制的重要技术手段。

　　辅助继电器的特点

　　辅助继电器是PLC（可编程逻辑控制器）中一种重要的编程元件，主要用于内部状态的标志和逻辑运算。它们在工业自动化控制中扮演着关键角色。以下是辅助继电器的主要特点：

　　内部状态标志：辅助继电器是用软件实现的，不能接收外部输入信号，也不能直接驱动外部负载。它们相当于继电器控制系统中的中间继电器，主要用于内部状态的标志和逻辑运算。这种特性使得辅助继电器在PLC编程中非常灵活，可以用于各种复杂的控制逻辑。

　　通用辅助继电器：FX系列PLC的通用辅助继电器没有断电保持功能。在PLC运行时，如果电源突然断电，通用辅助继电器和输出继电器将全部变为OFF状态。当电源再次接通时，除了因外部输入信号而变为ON的以外，其余的仍将保持为OFF状态。这使得通用辅助继电器适用于不需要断电保持的应用场景。

　　断电保持辅助继电器：某些控制系统要求记忆电源中断瞬时的状态，重新通电后再现其状态。断电保持辅助继电器可以用于这种场合。它们通过锂电池保持RAM中的映像寄存器内容，或者将内容保存在EEPROM中。这样，即使在电源中断时，这些继电器也能保持其原有的状态，确保系统在重新通电后能够继续正常运行。

　　特殊辅助继电器：特殊辅助继电器共256点，它们用来表示PLC的某些状态，提供时钟脉冲和标志（如进位、借位标志），设定PLC的运行方式，或者用于步进顺控、禁止中断、设定是加计数还是减计数等。特殊辅助继电器分为触点利用型和线圈驱动型两类。触点利用型由PLC的系统程序来驱动触点，用户程序中可以直接使用其触点，但不能出现它们的线圈。线圈驱动型由用户程序驱动其线圈，使PLC执行特定的操作，用户并不使用它们的触点。

　　触点无限使用：辅助继电器的常开与常闭触点在PLC内部编程时可无限次使用。这意味着在编写PLC程序时，可以自由地使用这些触点，而不用担心触点的磨损或损坏。

　　编号方式：辅助继电器采用M与十进制数共同组成编号（只有输入输出继电器才用八进制数）。这种编号方式使得辅助继电器在编程时易于识别和使用。

　　应用广泛：辅助继电器在工业自动化控制中应用广泛，可以用于逻辑运算、状态暂存、移位、延时控制等多种场合。它们的灵活性和多样性使得PLC能够实现复杂的控制功能。

　　辅助继电器是PLC中不可或缺的编程元件，它们的特点使得PLC能够实现灵活、可靠的控制功能，广泛应用于各种工业自动化控制系统中。

　　辅助继电器的应用

　　辅助继电器在工业自动化和控制系统中扮演着重要角色，其应用范围广泛，涵盖了从简单的逻辑控制到复杂的系统集成。以下是辅助继电器的一些主要应用领域：

　　逻辑控制：辅助继电器最基础的应用是实现逻辑控制。在PLC编程中，辅助继电器可以用于实现各种逻辑运算，如与、或、非等。通过组合不同的辅助继电器，可以构建复杂的逻辑控制网络，实现对机械设备、生产线等的精确控制。例如，在自动化生产线上，辅助继电器可以用于控制传送带的启停、机械臂的动作等。

　　状态暂存：辅助继电器可以用于暂存系统状态，实现对系统状态的跟踪和记录。例如，在一个自动化控制系统中，辅助继电器可以用于记录设备的运行状态、故障状态等，以便在需要时进行查询和处理。这种应用在故障诊断和维护管理中尤为重要。

　　移位控制：在某些控制系统中，需要实现数据的移位操作。辅助继电器可以用于实现数据的左移、右移等操作，从而实现对数据的处理和控制。例如，在一个数字信号处理系统中，辅助继电器可以用于实现数据的移位操作，从而实现对信号的处理和分析。

　　延时控制：辅助继电器可以用于实现延时控制功能。通过设置辅助继电器的延时时间，可以实现对设备的延时启动、延时停止等控制。例如，在一个照明控制系统中，辅助继电器可以用于实现灯光的延时关闭，从而实现节能和延长设备寿命的目的。

　　信号转换：辅助继电器可以用于实现信号的转换和隔离。例如，在一个控制系统中，输入信号可能来自不同的传感器，这些传感器的输出信号可能是不同的电压或电流。辅助继电器可以将这些不同的信号转换为统一的触点动作输出，从而实现对不同信号的统一控制。此外，辅助继电器还可以用于实现信号的隔离，防止不同电路之间的干扰和影响。

　　保护功能：辅助继电器可以用于实现系统的保护功能。例如，在一个电力系统中，辅助继电器可以用于监测电流、电压等参数，当检测到异常情况时，辅助继电器可以及时切断电路，保护设备和人员的安全。这种应用在电力系统保护、电机保护等领域尤为重要。

　　系统集成：在大型控制系统中，辅助继电器可以用于实现系统的集成和协调。例如，在一个智能楼宇控制系统中，辅助继电器可以用于实现对空调、照明、安防等子系统的协调控制，从而实现对整个楼宇的智能化管理。

　　辅助继电器在工业自动化和控制系统中具有广泛的应用，其灵活性和多样性使得PLC能够实现复杂的控制功能，提高系统的可靠性和效率。通过合理使用辅助继电器，可以实现对各种机械设备、生产线、电力系统的精确控制和管理，推动工业自动化的发展。

　　辅助继电器如何选型

　　辅助继电器（Auxiliary Relay）是一种用于扩展主继电器功能的设备，通常用于控制电路中的信号传递、转换和放大。在选型辅助继电器时，需要综合考虑多个因素，以确保其在特定应用场景中的可靠性和性能。以下是详细的选型指南，包括具体的型号推荐。

　　一、明确应用场景与需求

　　首先，需要明确辅助继电器的应用场景和需求。这包括电路类型（交流或直流）、额定电压和电流、负载类型（电阻性、感性或容性）、触点形式（常开、常闭或转换型）、动作时间和释放时间等。此外，还需考虑继电器的安装方式、安装空间以及是否需要特殊认证（如UL、CSA、TUV、VDE等）。

　　二、选择继电器类型

　　根据应用场景和需求，选择合适的继电器类型。常见的继电器类型包括电磁继电器、固态继电器、时间继电器等。

　　电磁继电器：适用于大多数常规应用场景，具有成本低、可靠性高、寿命长等优点。例如，OMRON G2R-1-E 型号的电磁继电器，适用于交流和直流电路，具有较高的触点容量和可靠性。

　　固态继电器：适用于需要高速切换、无触点磨损、无火花和噪声的应用场景，如自动化控制系统、电动机控制等。例如，Crydom D240 型号的固态继电器，适用于交流负载，具有快速响应和长寿命的特点。

　　时间继电器：适用于需要延时控制的应用场景，如照明系统、自动化生产线等。例如，Schneider Electric LRD221 型号的时间继电器，具有多种延时模式和高精度的时间控制功能。

　　三、确定继电器规格

　　在确定了继电器类型后，需要根据具体的电路参数和负载要求来确定继电器的规格。

　　额定电压：应小于或等于控制电路的工作电压，以确保继电器正常工作。例如，Panasonic JWLY-115 型号的继电器，额定电压为240VAC，适用于高压电路。

　　额定电流：应大于或等于负载电流，以防止继电器触点过热或损坏。例如，TE Connectivity 1171001 型号的继电器，额定电流为10A，适用于中等负载的电路。

　　触点形式：根据应用需求选择常开、常闭或转换型触点。例如，Eaton 9111 型号的继电器，具有转换型触点，适用于需要双向控制的电路。

　　动作时间和释放时间：根据应用场景对时间精度的要求来选择。例如，Siemens 3TF4324 型号的继电器，具有快速动作和释放时间，适用于需要快速响应的电路。

　　四、考虑环境因素

　　继电器的工作环境对其性能和寿命有很大影响，因此在选型时需要考虑以下环境因素：

　　温度范围：选择具有合适温度范围的继电器，以确保在高温或低温环境下仍能正常工作。例如，Mitsubishi MY4 型号的继电器，工作温度范围为-40°C至85°C，适用于极端温度环境。

　　湿度：避免在湿度过大的环境中使用非密封继电器，以防止继电器失效。例如，Schneider Electric LRD221 型号的时间继电器，具有密封设计，适用于高湿度环境。

　　振动和冲击：对于可能受到振动或冲击的应用场景，应选择抗震性能好的继电器。例如，Omron G7SA 型号的继电器，具有良好的抗震性能，适用于工业环境。

　　五、选择可靠品牌与供应商

　　最后，选择可靠的品牌和供应商是确保继电器质量和售后服务的关键。在选择时，可以参考以下方面：

　　品牌知名度：选择知名品牌，如Omron、Schneider Electric、Panasonic、Eaton等，这些品牌的产品质量有保障。

　　供应商信誉：选择信誉良好的供应商，确保供货及时、售后服务到位。

　　价格合理性：在保证质量的前提下，选择价格合理的继电器，以提高性价比。

　　六、具体型号推荐

　　OMRON G2R-1-E：适用于交流和直流电路，具有较高的触点容量和可靠性。

　　Crydom D240：适用于交流负载，具有快速响应和长寿命的特点。

　　Schneider Electric LRD221：具有多种延时模式和高精度的时间控制功能。

　　Panasonic JWLY-115：额定电压为240VAC，适用于高压电路。

　　TE Connectivity 1171001：额定电流为10A，适用于中等负载的电路。

　　Eaton 9111：具有转换型触点，适用于需要双向控制的电路。

　　Siemens 3TF4324：具有快速动作和释放时间，适用于需要快速响应的电路。

　　Mitsubishi MY4：工作温度范围为-40°C至85°C，适用于极端温度环境。

　　Omron G7SA：具有良好的抗震性能，适用于工业环境。

　　综上所述，通过明确应用场景与需求、选择继电器类型、确定继电器规格、考虑环境因素以及选择可靠品牌与供应商等步骤，可以挑选出最适合自己应用的辅助继电器。在实际选型过程中，建议咨询专业的电气工程师或供应商，以获取更准确的建议和选择建议。
