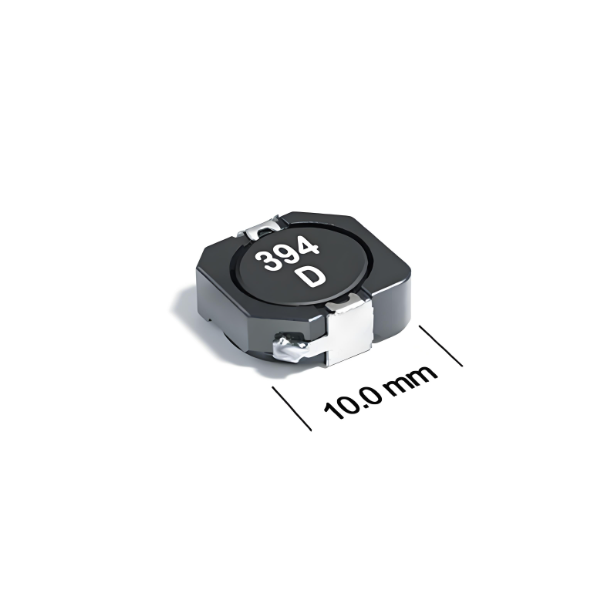

功率电感器的分类

　　功率电感器是一种特殊的电感器，能够将电子能量储存为磁场能量，并在需要时释放出来，实现电能的转换和传递。根据其结构、使用场合以及制作工艺的不同，功率电感器可以分为多种类型。以下是对其主要种类的详细介绍。

　　铁芯电感器是使用铁氧体或软磁性金属作为磁芯的电感器。它们通常具有较高的电感值和较低的直流电阻，适用于较高频的应用。铁芯电感器的磁芯材料较轻，适合小型化设计，因此在现代电子设备中得到了广泛的应用。例如，在开关电源和DC-DC转换器中，铁芯电感器常用于能量储存和调节电流，以实现高效的电能转换。

　　空芯电感器是没有磁芯的电感器，通常由绕组型线圈组成。空芯电感器具有良好的饱和性能和线性输出特性，适用于特定高频或大功率应用。由于没有磁芯的限制，空芯电感器可以制成各种形状和尺寸，以满足不同的应用需求。例如，在射频电路和高频通信设备中，空芯电感器常用于滤波和匹配网络。

　　混合型电感器结合了铁芯电感器和空芯电感器的优点，通常具有更高的性能和更广泛的应用范围。它们可以根据具体的应用需求进行定制设计，以满足不同的电路要求。例如，在电动汽车和新能源汽车中，混合型电感器常用于DC-DC变换器和电机驱动器，以实现高效的能量转换和控制。

　　交流电路用电感器主要用于交流电路中的储能、滤波和调节电压等任务。它们通常具有较高的电感值和较好的频率响应特性，以适应交流电路中的变化。例如，在电力系统和音频设备中，交流电路用电感器常用于滤波和阻抗匹配。

　　直流电路用电感器主要用于直流电路中的储能、平滑电流和防止反冲电压等任务。它们通常具有较低的直流电阻和较好的稳定性，以确保直流电路的稳定性和可靠性。例如，在电源模块和电池管理系统中，直流电路用电感器常用于平滑电流和防止电压波动。

　　积层型电感器是通过多层陶瓷或薄膜技术制成的电感器。它们具有小型化、薄型化和高集成度的特点，适用于高密度电路板和便携式电子设备。例如，在智能手机和平板电脑中，积层型电感器常用于电源管理和信号处理。

　　薄膜型电感器是通过在薄膜基板上沉积金属层并制成线圈而制成的电感器。它们具有较高的自感和谐振频率，适用于高频电路应用。例如，在无线通信和雷达系统中，薄膜型电感器常用于滤波和振荡器。

　　绕组型电感器是通过将导线绕制在磁芯或空芯上而制成的电感器。它们通常具有较高的电流承受能力和较好的散热性能，适用于高功率应用。例如，在大功率电源和电机驱动器中，绕组型电感器常用于能量储存和电流调节。

　　多层电感由多个绕在同一芯子上的线圈组成，具有较高的自感和谐振频率。铝壳电感通常具有更好的散热性能，适用于高功率应用。电流电感在某些应用中，功率电感器还可以用作电流传感器来监测电流变化。

　　功率电感器的种类繁多，每种类型都有其独特的特性和应用场景。通过了解这些分类，我们可以更好地选择和应用功率电感器，以满足不同电路和系统的需求。

　　功率电感器的工作原理

　　功率电感器是电力电子和开关电源电路（如DC-DC变换器、AC-DC电源、逆变器等）中极其关键的元件。它的核心作用在于利用磁场储存和释放能量，从而实现电能的转换和传递。功率电感器的工作原理主要基于电磁感应定律，具体如下：

　　电磁感应原理：

　　功率电感器的基本原理是法拉第电磁感应定律，即当磁通量变化时，会在导体中产生感应电动势。当通电线圈中的电流变化时，会产生变化的磁场，这个变化的磁场将会在线圈的外部产生一定的磁通量。当磁通量的变化与导线（线圈）交织时，会在导线中产生感应电动势，并产生能量转换。

　　储能与释能：

　　功率电感器在电路中的主要作用是储能和释能。当电压作用于电感器时，电感器内部会产生一个磁场，将电能转化为磁能并储存在电感器中。当断电或切换方向后，电感器中的磁场开始崩解，磁场能量被释放为电能，并沿电路中的导线流动，从而实现电路中电能的传递。在这个过程中，功率电感器起到了储能和释能的作用，可以用来稳定电压和电流。

　　滤波作用：

　　功率电感器可以对电流中的交流成分进行滤波，使得输出电压更加稳定。这是因为电感线圈具有储存能量的特性，当电流发生变化时，电感线圈会产生自感电动势，从而抵消电流中的变化成分，达到滤波的目的。特别是在开关电源中，功率电感器可以滤除高频的开关纹波电流，使得输送给负载的电流相对平滑。

　　电流限制作用：

　　功率电感器可以对电流进行限制，防止电流过大而损坏电路。当电流超过设定值时，电感线圈会产生较大的阻抗，从而限制电流的增大。这在保护电路和设备免受过电流损害方面非常重要。

　　电磁干扰抑制作用：

　　功率电感器可以有效地抑制电磁干扰。由于电感线圈具有阻抗特性，当电流通过电感线圈时，会产生一定的阻抗，从而抑制电磁干扰信号的传播。这有助于提高电路的抗干扰性能和稳定性。

　　防止电路反冲电压：

　　功率电感器可以防止电路中或继电器等开关元件断开时产生的反冲电压，保护电路中的其他元件不受损坏。当开关元件断开时，电感器中的磁场能量会被释放，形成一个反向电动势，这个电动势可以被电感器自身吸收，从而防止反冲电压对电路造成损害。

　　功率电感器在电力电子系统中具有重要的作用。通过对功率电感器的作用、工作原理、分类和应用以及设计要点的介绍，我们可以更好地理解和应用这一关键元件，为电力电子技术的发展提供支持。功率电感器利用磁场储存和释放能量的特性，在功率电子电路中扮演着能量传递、平滑电流和抑制噪声的关键角色，其核心在于电磁感应定律驱动的抗拒电流突变的物理本质。

　　功率电感器的作用

　　功率电感器是一种在电子电路中至关重要的元件，它能够通过储存和释放磁场能量来实现电能的转换和传递。功率电感器在电力转换和电子滤波中具有广泛的应用，主要作用包括调整电压和电流、降低电压噪声、提高电路效率、防止电路反冲电压等。

　　功率电感器可以调整电压和电流。通过储存和释放磁场能量，功率电感器可以根据需要调整电路中的电压和电流，从而实现电能的转换和传递。例如，在开关电源中，功率电感器通常用于能量储存和调节电流，以实现高效的电能转换。

　　其次，功率电感器可以降低电压噪声。功率电感器可以用于电子滤波中，通过滤波作用去除电压噪声，减小信号失真和电路干扰，提高电路稳定性和可靠性。这对于保证电子设备的正常运行和提高信号质量具有重要意义。

　　此外，功率电感器可以提高电路效率。功率电感器可以减小电路中的功率损耗和能量损失，提高电路效率和节能效果。这对于提高电子设备的性能和延长其使用寿命具有重要作用。

　　功率电感器还可以防止电路反冲电压。当电路中的电感器或继电器等开关元件断开时，会产生反冲电压，可能对电路中的其他元件造成损坏。功率电感器可以防止这种反冲电压，保护电路中的其他元件不受损坏。

　　功率电感器根据其结构、使用场合以及制作工艺的不同，可以分为多种类型。常见的功率电感器包括铁芯电感器、空芯电感器、混合型电感器、交流电路用电感器、直流电路用电感器、积层型电感器、薄膜型电感器、绕组型电感器、多层电感等。每种类型的功率电感器都有其独特的特性和应用场景，可以根据具体的电路要求进行选择和应用。

　　功率电感器在电子电路中有广泛的应用，主要作用是储存和释放磁场能量，在电路中实现电能的转换和传递。其工作原理基于法拉第电磁感应定律，具有多种类型和特性，可根据具体的电路要求进行选择和应用。功率电感器在电力电子、开关电源、DC-DC转换器等领域中发挥着关键作用，是实现高效能量转换和控制的重要组件。通过了解功率电感器的定义、作用以及种类，我们可以更好地理解和应用这一重要元件，从而设计出更加高效、稳定和可靠的电子电路。

　　功率电感器的特点

　　功率电感器是一种用于处理大功率电流的电感元件，广泛应用于电源管理、电动机驱动、逆变器等高功率应用中。它具有以下几个显著的特点：

　　大承载能力：功率电感器的主要特点之一是能够承载较大的电流。由于功率电感器通常用于电源、电动机驱动等高功率应用中，因此需要能够承受较大的电流，以保证正常运行和提高效率。这种大承载能力使得功率电感器能够在高电流环境下稳定工作。

　　高磁能存储能力：功率电感器是一种储能电感，其主要功能是通过磁场存储和释放电能。功率电感器通常由大量匝数的线圈制成，通过将电流通过线圈产生的磁场来储存电能。这种高磁能存储能力可以提高电路的效率和稳定性，使得功率电感器在能量转换和传输过程中发挥重要作用。

　　低电阻和低热损耗：功率电感器通常是由低电阻的铜线绕成，这样能够减小电功率转换过程中的热损耗。低热损耗可以提高电路的效率，减少能量的浪费，从而延长设备的使用寿命并提高整体性能。

　　大电感值：功率电感器的电感值通常较高，常见的功率电感电感值从几微亨至几毫亨不等。这是由于功率电感器需要承载大电流，所以需要具有较大的电感值以确保其正常工作。大电感值有助于平滑电流和电压，减少纹波和噪声，提高电源质量。

　　抗干扰能力强：功率电感器通常能够有效降低电路中的干扰，提高电路的稳定性和可靠性。功率电感器通过自身的电感特性，能够抵消电路中的噪声干扰，确保正常工作。这种抗干扰能力对于高功率应用尤为重要，因为它可以防止外部干扰对电路造成的影响，保证系统的稳定运行。

　　滤波功能：功率电感器常用于直流滤波电路中，用于去除电源中的高频噪声和纹波，使电流更加平稳，保护后续电路正常工作。通过滤波，功率电感器可以提高电源的纯净度，减少电压波动，确保负载设备的稳定运行。

　　稳压和稳流：功率电感器可以在电源电压和电流变化较大的情况下，提供稳定的电压和电流输出。通过功率电感器的电感特性，可以在电路中实现稳压和稳流的作用，确保电路正常工作。这种稳压和稳流功能对于电源管理和电动机驱动等应用至关重要。

　　隔离和耦合：功率电感器能够提供电路之间的隔离和耦合作用。例如，在变压器中，功率电感器用于实现电能的传输和隔离，通过不同匝比的线圈，将电压从一端传递到另一端，并实现电源和负载之间的隔离。这种隔离和耦合功能有助于提高电路的安全性和可靠性。

　　功率电感器具有大承载能力、高磁能存储能力、低电阻和低热损耗、大电感值、抗干扰能力强、滤波功能、稳压和稳流以及隔离和耦合等特点。这些特点使得功率电感器在高功率应用中发挥着重要作用，广泛应用于电源管理、电动机驱动、逆变器等领域。

　　功率电感器的应用

　　功率电感器是一种关键的电子元件，广泛应用于各种电力转换和电子滤波场景中。其主要功能是将电子能量储存为磁场能量，并在需要时释放出来，从而实现电能的转换和传递。这一特性使得功率电感器在多个领域中发挥着重要作用，尤其是在新能源汽车、通讯、医疗保健、工业、家电以及汽车电子等领域。

　　在新能源汽车中，功率电感器的应用尤为突出。随着新能源汽车的不断发展，包括混合动力汽车（HEV）、增程式混合动力汽车（PHEV）、纯电动汽车（EV）以及燃料电池车（FCV）等，这些车辆需要使用到不同电压等级的电源系统。DC/DC变换器成为新能源汽车设计开发不可或缺的关键部件，而功率电感器则是DC/DC变换器不可或缺的器件。它可以提供大电流和高电感，通过积累并释放能量来保持连续的电流，从而确保电源系统的稳定性和可靠性。

　　功率电感器在新能源汽车中的应用不仅限于电源系统，还广泛应用于汽车信息娱乐设备、动力传输/安全设备等。例如，在汽车信息娱乐系统中，功率电感器可以用于滤波和稳压，确保音频和视频信号的清晰度和稳定性。在动力传输/安全设备中，功率电感器可以用于控制电机和传感器，确保车辆的安全性和可靠性。

　　除了新能源汽车，功率电感器在其他领域也有广泛的应用。在通讯领域，功率电感器可以用于滤波和稳压，确保信号的清晰度和稳定性。在医疗保健领域，功率电感器可以用于医疗设备的电源系统，确保设备的稳定性和可靠性。在工业领域，功率电感器可以用于控制电机和传感器，确保生产过程的稳定性和可靠性。在家电领域，功率电感器可以用于电源系统和控制电路，确保家电的稳定性和可靠性。

　　功率电感器的种类繁多，包括铁芯电感器、空芯电感器、混合型电感器、交流电路用电感器、直流电路用电感器、积层型电感器、薄膜型电感器、绕组型电感器、多层电感和铝壳电感等。不同类型的功率电感器具有不同的特性和应用场景，可以根据具体的需求进行选择和应用。

　　功率电感器作为一种关键的电子元件，广泛应用于各种电力转换和电子滤波场景中。其在新能源汽车、通讯、医疗保健、工业、家电以及汽车电子等领域的应用，不仅提高了系统的稳定性和可靠性，还推动了相关技术的发展和进步。随着科技的不断进步，功率电感器的应用前景将更加广阔。

　　功率电感器如何选型

　　功率电感器在电子设备中扮演着至关重要的角色，尤其是在电源管理和信号处理方面。选择合适的功率电感器对于确保电路的稳定性和效率至关重要。本文将详细介绍功率电感器的选型方法，包括关键参数的考虑和具体型号的推荐。

　　1. 关键参数

　　在选择功率电感器时，需要考虑以下几个关键参数：

　　1.1 感值（Inductance）

　　感值是电感器的基本参数，表示电感器储存磁场能量的能力。感值的大小直接影响电路的滤波效果和响应速度。通常，较大的感值对应较强的滤波特性，但同时会增加电感的直流电阻（DCR），影响电感的额定电流和响应速率。因此，需要根据具体应用合理选择感值。

　　1.2 直流电阻（DCR）

　　直流电阻是指电感导体本身的阻值，即在直流状态下测量的电阻。从理想状态来讲，电感的直流电阻越小越好，因为较小的直流电阻可以减少热损耗，提高电路效率。在选择电感时，应尽量选择直流电阻低的产品。

　　1.3 饱和电流（Saturation Current）

　　饱和电流是指在电感上加一特定量的直流偏压电流，使电感的电感值相对未加电流时的电感值下降10%-30%（一般按30%来算）的电流值。饱和电流越大越好，因为它决定了电感器在大电流条件下的稳定性。

　　1.4 温升电流（Temperature Rise Current）

　　温升电流是指在电感上加一特定量的直流偏压电流，使电感本体温度相对未加电流时的温度上升不超过40℃（该温度需稳定30分钟以上且不再继续上升）的电流值。温升电流也是越大越好，因为它决定了电感器在高功率条件下的热稳定性。

　　1.5 测试频率（Test Frequency）

　　测试频率是指测试电感值的频率。不同频率下的电感值可能会有所不同，大多数电感的测试频率越高，感值就越高。因此，在选择功率电感时，需要明确产品的应用频率和电感的测试频率，以确保实际应用中的感值与规格一致。

　　1.6 尺寸（Size）

　　如果没有特殊要求，建议选择电感高度是长度1/2的电感，这类尺寸电感结构和工艺都是最成熟。此外，还需要考虑电路板的空间限制，选择合适的尺寸。

　　2. 选型步骤

　　2.1 确定应用需求

　　首先，需要明确功率电感器的应用场景，例如DC-DC转换器、电源滤波、信号处理等。不同的应用场景对电感器的参数要求不同。

　　2.2 选择合适的感值

　　根据电路设计要求，选择合适的感值。通常，较大的感值对应较强的滤波特性，但同时会增加电感的直流电阻（DCR），影响电感的额定电流和响应速率。因此，需要在感值和直流电阻之间找到平衡。

　　2.3 考虑直流电阻

　　选择直流电阻低的电感器，以减少热损耗，提高电路效率。特别是在大电流应用中，直流电阻的影响更为显著。

　　2.4 确定饱和电流和温升电流

　　根据电路的最大预期电流，选择饱和电流和温升电流合适的电感器。饱和电流和温升电流越大越好，因为它们决定了电感器在大电流和高功率条件下的稳定性。

　　2.5 考虑测试频率

　　确保电感器的测试频率与实际应用频率相匹配，以避免感值偏差导致的性能问题。

　　2.6 选择合适的尺寸

　　根据电路板的空间限制，选择合适的电感器尺寸。如果没有特殊要求，建议选择电感高度是长度1/2的电感，这类尺寸电感结构和工艺都是最成熟。

　　3. 具体型号推荐

　　3.1 TDK MLZ系列

　　TDK MLZ系列功率电感器具有低直流电阻、高饱和电流和良好的热稳定性，适用于DC-DC转换器和电源滤波应用。具体型号如MLZ1608系列，感值范围从0.1μH到100μH，饱和电流可达10A以上。

　　3.2 Murata LQW系列

　　Murata LQW系列功率电感器采用一体成型结构，具有低直流电阻、高饱和电流和良好的屏蔽性能，适用于大电流应用。具体型号如LQW3232系列，感值范围从0.1μH到100μH，饱和电流可达15A以上。

　　3.3 Vishay IHLP系列

　　Vishay IHLP系列功率电感器具有低直流电阻、高饱和电流和良好的热稳定性，适用于DC-DC转换器和电源滤波应用。具体型号如IHLP-2525CZ-01系列，感值范围从0.47μH到100μH，饱和电流可达20A以上。

　　3.4 Bourns SRN系列

　　Bourns SRN系列功率电感器具有低直流电阻、高饱和电流和良好的热稳定性，适用于DC-DC转换器和电源滤波应用。具体型号如SRN3225系列，感值范围从0.1μH到100μH，饱和电流可达12A以上。

　　4. 结论

　　选择合适的功率电感器需要综合考虑感值、直流电阻、饱和电流、温升电流、测试频率和尺寸等多个参数。通过明确应用需求、选择合适的感值、考虑直流电阻、确定饱和电流和温升电流、考虑测试频率和选择合适的尺寸，可以确保选择的功率电感器满足电路设计要求，提高电路的稳定性和效率。具体型号推荐如TDK MLZ系列、Murata LQW系列、Vishay IHLP系列和Bourns SRN系列，这些型号在各自的参数范围内表现出色，适用于各种应用场景。
