基于STGWA30IH160DF2 1600V IGBT的电磁炉设计原理与关键技术分析

电磁炉作为现代厨房不可或缺的电器，其高效、安全、便捷的特性深受消费者喜爱。其核心工作原理是利用电磁感应现象，将电能转化为磁场能量，再由磁场在铁磁性锅具底部产生涡流并迅速发热，从而实现对食物的加热。在电磁炉的心脏部分，高压大电流的开关元件扮演着至关重要的角色，其中绝缘栅双极晶体管（IGBT）因其卓越的性能，如高电压、大电流承载能力、低饱和压降以及易于驱动等特点，成为主流选择。STGWA30IH160DF2 1600V IGBT以其出色的耐压能力，为电磁炉设计提供了更高的安全裕度与性能潜力，尤其适用于功率更大或对稳定性要求更高的应用场景。本设计方案将深入探讨基于STGWA30IH160DF2 1600V IGBT的电磁炉关键技术与元器件选择，旨在构建一个高效、稳定、可靠的电磁炉系统。

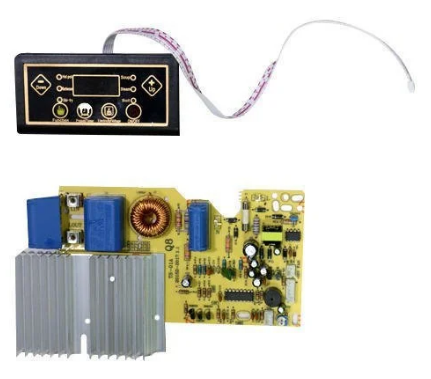

电磁炉的设计核心在于高频谐振逆变器，其基本构成包括整流电路、滤波电路、高频逆变电路、谐振回路、控制电路、驱动电路以及保护电路。STGWA30IH160DF2作为核心的功率开关器件，其性能直接决定了电磁炉的效率、可靠性和成本。该器件1600V的集电极-发射极电压额定值（VCE）意味着其能承受较高的总线电压，为电磁炉在宽电压范围内的稳定运行提供了保障，同时，其30A的集电极电流额定值（IC）表明其具备足够的功率处理能力，能够满足家用电磁炉通常1800W至2200W的功率需求，甚至可以向上扩展至更高功率等级。在设计过程中，对每一个环节的精细化考量与元器件的优选是实现高性能电磁炉的关键。

1. 整流滤波电路设计

电磁炉的电源部分首先需要将市电交流电压整流为直流电压，并进行有效滤波，以提供给后续逆变电路一个稳定、低纹波的直流母线电压。这是整个系统稳定运行的基础。

1.1 整流桥堆的选择

优选元器件型号： 建议选用大电流、高耐压的硅桥堆，例如 GBJ2510 或 KBP2510 系列。对于更高功率或更高裕度需求，可以考虑 KBPC3510 等型号。器件作用： 整流桥堆将输入的交流220V（或110V）市电转换为脉动直流电。其内部由四个二极管组成桥式整流电路，实现全波整流。选择理由：

• 高电流容量： 家用电磁炉的额定功率通常在1800W到2200W之间，考虑到启动电流和峰值功率，整流桥的额定电流至少应为10A至25A。GBJ2510/KBP2510系列通常具有25A的额定电流，能够满足大多数家用电磁炉的需求，并留有足够的裕度。

• 高耐压能力： 市电电压经整流后峰值电压可达220V×2≈311V，在电网波动、瞬时过压等情况下，电压可能更高。因此，整流桥的额定反向电压（VRRM）至少应为600V，优选1000V甚至更高，以确保在恶劣工况下的可靠性。GBJ2510/KBP2510系列通常具有1000V的额定反向电压，提供了充分的安全裕度。

• 散热性能： 大电流工作时，整流桥会产生热量。这些型号通常采用方形封装，便于通过外壳散热，有些型号还具备散热片安装孔，方便加装额外散热器，提升散热效率和器件寿命。

• 成本效益： 这些型号是市场上成熟且广泛应用的整流桥，具有良好的性价比和供应链稳定性。元器件功能： 桥式整流，将交流电转换为脉动的直流电。

1.2 滤波电容器的选择

优选元器件型号： 推荐使用高纹波电流能力、长寿命的电解电容器，如 Nichicon LLS 系列、Rubycon MXG 系列或 EPCOS B43501 系列。具体容量需根据功率和纹波要求计算，通常为 470uF/400V 至 680uF/400V 甚至更大，可能并联多个小容量电容以降低ESR。器件作用： 滤波电容器用于平滑整流后的脉动直流电压，降低纹波，提供稳定的直流母线电压给后续的逆变电路。它还兼具储能作用，在负载瞬变时提供瞬时电流，维持母线电压稳定。选择理由：

• 高电压额定值： 考虑到整流后的峰值电压以及电网波动，电容器的额定电压应至少为400V，以确保在311V直流母线电压下的安全裕度。

• 大容量： 电磁炉是高功率负载，需要较大的电容容量来有效滤除纹波，并提供足够的能量储备。容量越大，母线电压越稳定，同时有助于降低对输入电流的波峰系数。470uF到680uF是常见选择，具体需根据谐振频率、占空比和允许的纹波大小进行精确计算。

• 高纹波电流能力： 电磁炉工作时，谐振逆变器从直流母线吸收的是高频脉动电流，因此滤波电容器必须能够承受较大的纹波电流而不过热，这直接影响其寿命和可靠性。选择低ESR（等效串联电阻）和高纹波电流额定值的电容器至关重要。

• 长寿命： 电磁炉作为家用电器，对寿命有较高要求。选用长寿命、高可靠性的品牌和系列电解电容，能够有效提升产品的整体可靠性。

• 工作温度范围： 确保电容器的工作温度范围符合电磁炉内部的散热环境。元器件功能： 储能，平滑直流电压，降低纹波，提供稳定直流母线。

2. 高频逆变电路与谐振回路设计

这是电磁炉的核心功能模块，它将直流母线电压转换为高频交流电流，并通过谐振回路驱动感应线圈产生交变磁场。

2.1 IGBT (STGWA30IH160DF2) 的应用与选择理由

优选元器件型号： STGWA30IH160DF2 (核心器件)。器件作用： STGWA30IH160DF2作为电磁炉中的主要功率开关器件，在半桥或全桥谐振逆变拓扑中，通过高频开关动作，将直流母线电压斩波为高频方波，进而通过谐振电容和感应线圈组成的谐振回路，产生高频正弦电流驱动线圈。选择理由：

• 高电压额定值（1600V VCE）： 这是选择STGWA30IH160DF2的关键优势。对于220V市电的电磁炉，直流母线电压通常在311V左右。在半桥或全桥谐振拓扑中，IGBT关断时其两端承受的电压峰值可达到直流母线电压的两倍（即2×311V≈622V），甚至在谐振过程中可能出现更高的瞬态电压尖峰。1600V的额定电压提供了极大的裕度，有效防止了过压击穿的风险，显著提升了电磁炉在电网波动、瞬态干扰以及锅具异常条件下的鲁棒性和可靠性。更高的耐压也意味着器件在恶劣工况下更不容易损坏，延长了产品寿命。

• 额定电流（30A IC）： 30A的集电极额定电流足以应对家用电磁炉2200W及以上的功率需求。例如，一个2200W的电磁炉，在220V市电下，其输入电流约为10A，经过整流滤波后，逆变电路中的IGBT平均电流会更高，峰值电流在谐振状态下可能达到数十安培。30A的额定电流确保了IGBT在连续工作和峰值负载下的电流承载能力。

• 低饱和压降（VCE(sat)）： IGBT的饱和压降直接影响其导通损耗。较低的$V_{CE(sat)}$意味着在相同电流下，IGBT在导通时产生的热量更少，从而提高效率，降低散热要求。优秀的IGBT通常具有较低的$V_{CE(sat)}$，有助于提升电磁炉的整体效率。

• 开关速度与损耗： STGWA30IH160DF2作为专门为感应加热等高频开关应用设计的IGBT，通常具有优化的开关速度（ton,toff,Eon,Eoff），能够有效降低开关损耗。在谐振变换器中，开关损耗是主要的损耗来源之一，选择开关速度快的IGBT对于提高效率至关重要。

• 短路承受能力： IGBT在异常短路条件下，具有一定的短路承受时间（tsc），这为保护电路提供了宝贵的反应时间。STGWA30IH160DF2作为高压IGBT，通常会考虑此特性，增强了系统的可靠性。

• 集成功率二极管： STGWA30IH160DF2型号通常会集成一个反并联快速恢复二极管（FRD）。这个二极管在半桥拓扑中起到续流作用，确保感性负载的电流能够平滑切换，并吸收反向电压尖峰，保护IGBT。FRD的性能，如反向恢复时间（trr）和反向恢复电荷（Qrr），直接影响系统的效率和可靠性。ST意法半导体的IGBT通常优化了内部FRD的性能，使其与IGBT匹配良好。

• TO-247封装： TO-247封装具有良好的散热性能，便于与散热器连接，有效降低IGBT的结温，提升器件的长期可靠性。元器件功能： 作为高频功率开关，实现直流电到高频交流电的转换，驱动谐振回路。

2.2 谐振电容器的选择

优选元器件型号： 必须使用高频、高压、低损耗的 CBB系列（聚丙烯膜）无感电容器。例如，EPCOS B3267X系列、Panasonic ECWFK系列 或 Murata EC系列。具体容量值（通常为 0.2uF到0.6uF）和耐压值（通常为 1000VDC至1600VDC 或更高）需根据谐振频率和功率进行精确计算。器件作用： 谐振电容器与感应线圈共同构成串联谐振回路。在IGBT的开关作用下，它与感应线圈之间进行能量的往复交换，产生高频正弦电流。选择理由：

• 高频特性： 电磁炉工作频率通常在20kHz到40kHz。CBB电容器在这些频率下具有极低的介质损耗（DF），发热量小，能量损耗低，能够保持较高的谐振品质因数Q。

• 高压能力： 谐振回路中电容器两端的电压在谐振时可能远高于直流母线电压，尤其是在空载或轻载时，可能达到数千伏的峰值电压。因此，电容器的额定电压必须足够高，通常选择1000VDC以上，甚至1600VDC或更高，以匹配IGBT的耐压能力并提供安全裕度。

• 高纹波电流能力： 谐振电容器承载着巨大的高频谐振电流，其额定纹波电流能力至关重要。选择具有高电流能力的电容器可避免过热失效。

• 无感结构： 无感设计有助于降低寄生电感，提高谐振回路的效率和性能。

• 稳定性与寿命： 选择性能稳定、寿命长的品牌产品，确保电磁炉的长期可靠运行。元器件功能： 与感应线圈组成谐振回路，产生高频正弦电流。

2.3 感应线圈的设计

优选元器件型号： 通常为定制的 扁平多股利兹线线圈 或 铜漆包线线圈。尺寸和匝数根据功率、锅具匹配和空间限制进行优化。器件作用： 感应线圈是能量转换的执行部件。在高频谐振电流的驱动下，它产生交变磁场，该磁场穿过锅具底部，在锅具中感应出涡流，使锅具自身发热。选择理由：

• 材料选择： 采用高纯度铜线，以降低电阻损耗，提高效率。利兹线（Litz wire）是理想选择，因为它由多股相互绝缘的细线绞合而成，能够有效降低高频下的集肤效应和邻近效应，从而降低交流电阻损耗，提高线圈的Q值。

• 几何形状与匝数： 线圈的直径、匝数和线径会影响其电感量、Q值和磁场分布。设计时需结合谐振频率、锅具尺寸和加热效率进行优化。合理的线圈设计能确保磁场均匀分布，提高加热效率和不同尺寸锅具的兼容性。

• 散热设计： 尽管线圈自身损耗相对较小，但在长期大功率工作下仍会发热，需要考虑散热，通常通过强制风冷或与基板结构配合进行散热。

• 绝缘性能： 线圈需要承受较高的电压和温度，因此其漆包线绝缘层和整体绝缘结构必须满足UL或IEC等相关安全标准的要求。元器件功能： 产生高频交变磁场，诱导锅具发热。

3. 驱动电路设计

驱动电路是IGBT的“大脑”，负责提供正确的栅极驱动信号，确保IGBT快速、可靠地开关，并降低开关损耗。

3.1 IGBT 驱动芯片的选择

优选元器件型号： 推荐使用专用的高速、高功率IGBT驱动芯片，例如 IR2104、IR2110 (半桥驱动)、STGAP1S10AS 或 FOD3180 (光耦隔离驱动)。对于需要更强驱动电流和保护功能的，可以考虑 IXDN609 等。器件作用： 驱动芯片接收来自主控制器的PWM信号，并将其转换为高电平（开通）和低电平（关断）的栅极电压，以驱动IGBT。它通常包含电平转换、死区时间控制、过流保护反馈、欠压锁定（UVLO）等功能。选择理由：

• 高输出电流能力： IGBT栅极存在一定的米勒电容，需要在极短时间内充放电才能实现快速开关。驱动芯片的峰值输出电流能力（通常为几安培）决定了IGBT的开关速度。STGWA30IH160DF2的栅极电荷较大，需要足够强的驱动电流来确保快速开通和关断，降低开关损耗。

• 快速传播延迟： 驱动芯片的传播延迟越短且越匹配，越有利于精确控制IGBT的开关时序，特别是在半桥拓扑中，死区时间的设置对避免上下管直通至关重要。

• 抗干扰能力： 电磁炉内部电磁环境复杂，驱动芯片需要具备良好的抗噪能力，避免误触发。

• 欠压锁定（UVLO）： UVLO功能在驱动电源电压过低时阻止IGBT开通，防止IGBT工作在不饱和区而导致过热损坏。

• 死区时间控制： 对于半桥拓扑，死区时间是必不可少的功能，它确保上下两个IGBT不会同时导通，避免短路。一些驱动芯片内部集成了可编程或固定的死区时间控制。

• 隔离功能（可选）： 对于某些设计，特别是对安全性要求极高或需要更高共模抑制比的场合，会考虑使用光耦隔离驱动芯片（如FOD3180）或变压器隔离驱动芯片。元器件功能： 提供强大的栅极驱动信号，精确控制IGBT的开关。

3.2 栅极电阻与串联二极管（可选）

优选元器件型号： 高功率金属膜电阻，如 Dale RN60 系列或 Vishay Draloric RNC90 系列。栅极串联二极管：1N4148 或类似小信号肖特基二极管。器件作用：

• 栅极电阻（RG）： 用于限制栅极电流，调整IGBT的开关速度。通常需要一个串联电阻（RGon）用于开通，一个并联二极管和电阻（RGoff）用于关断（或一个固定电阻）。

• 串联二极管： 在某些设计中，会与栅极电阻并联一个肖特基二极管，用于在关断时提供更快的放电路径，加快关断速度。选择理由：

• RG： 合适的栅极电阻值可以在开关损耗和EMI之间取得平衡。电阻值过小会导致开关速度过快，产生较大的EMI和电压尖峰；电阻值过大则会增加开关损耗，甚至导致IGBT发热。需要根据STGWA30IH160DF2的栅极特性和实际工作条件进行调试优化。选择额定功率足够大的电阻，以承受开关瞬态的冲击。

• 串联二极管： 主要用于优化IGBT的关断波形，进一步降低关断损耗或改善EMI性能。元器件功能： 调节IGBT开关速度，优化开关波形。

4. 控制电路设计

控制电路是电磁炉的“大脑”，负责接收用户指令，控制IGBT的开关频率和占空比，并实现各种保护功能。

4.1 微控制器（MCU）的选择

优选元器件型号： 推荐使用专为家用电器设计的8位或16位微控制器，如 STM8S系列 (STMicroelectronics)、PIC16F系列 (Microchip) 或 MSP430系列 (Texas Instruments)。具体型号如 STM8S003F3P6 (经济型) 或 PIC16F1823 (功能更全面)。器件作用： MCU是整个电磁炉的控制核心。它负责处理用户输入（按键、旋钮）、显示信息、生成PWM信号驱动IGBT、检测锅具、实现过压/欠压保护、过流保护、过温保护、空烧保护等多种功能。选择理由：

• 性能与资源： 电磁炉控制需要实时性，MCU的时钟频率和处理能力应足以处理PWM生成、ADC采样、LCD/LED显示和通信等任务。内存（Flash和RAM）大小应能容纳程序代码和数据存储。

• 外设集成度： 具备多路PWM输出、ADC（用于电压/电流/温度采样）、GPIO（用于按键、LED）、UART/SPI/I2C（用于通信或外部器件）等，减少外部元件数量和PCB面积。

• 成本效益： 家用电器对成本敏感，选择性能满足需求且价格合理的MCU。

• 开发生态系统： 厂商提供的开发工具（IDE、编译器、仿真器）、例程和技术支持。

• 低功耗特性（可选）： 对于某些待机功耗要求严格的设计，可以考虑低功耗MCU。元器件功能： 接收用户指令，生成PWM控制信号，实现各种保护和功能控制。

4.2 传感器与信号调理电路

4.2.1 电流检测

优选元器件型号：

• 霍尔电流传感器： 如 Allegro ACS712/ACS724 系列（适用于低成本隔离测量），或 LEM LAH 系列（精度更高，但成本也高）。

• 电流互感器（CT）： 例如 Talema/Bourns 生产的微型电流互感器，配合精密采样电阻。器件作用： 实时监测流过IGBT或谐振回路的电流，用于过流保护和功率控制。选择理由：

• 隔离性： 对于高压系统，电流传感器通常需要具备隔离能力，确保MCU的安全。霍尔传感器和电流互感器都能提供隔离。

• 精度与响应速度： 传感器应具有足够的精度和快速响应，以准确捕获高频电流波形并及时触发保护。

• 测量范围： 覆盖电磁炉正常工作和过流状态下的电流范围。

• 成本与体积： 霍尔传感器和微型CT在成本和体积上都相对适合家用电磁炉。元器件功能： 实时监测电流，为过流保护和功率调节提供反馈。

4.2.2 电压检测

优选元器件型号： 精密电阻分压网络，配合隔离运算放大器（如 ADUM1201 + OPA2340）或光耦隔离方案。器件作用： 监测直流母线电压和/或谐振回路电压，用于欠压/过压保护和锅具检测。选择理由：

• 高压隔离： 直流母线电压高，需要通过电阻分压器降压，并通过隔离手段（光耦或隔离运放）将信号传递给MCU的ADC，确保MCU安全。

• 精度与稳定性： 分压电阻应选择高精度、低温度漂移的电阻，确保电压采样的准确性。元器件功能： 实时监测电压，为欠压/过压保护和锅具检测提供反馈。

4.2.3 温度检测

优选元器件型号： NTC热敏电阻（如 Semitec 10K NTC 系列）或 数字温度传感器（如 DS18B20）。器件作用： 监测IGBT散热器温度、线圈温度以及炉面温度，用于过温保护和防空烧功能。选择理由：

• 响应速度与精度： NTC热敏电阻成本低、响应快、易于使用，通过MCU的ADC即可读取。数字温度传感器精度高，但成本略高且需要数字接口。

• 安装位置： 放置在关键发热部件（如IGBT散热器、感应线圈）附近。元器件功能： 实时监测关键部件温度，实现过温保护。

4.3 人机交互与显示

优选元器件型号：

• 按键/触摸按键： 硅胶按键、轻触开关或电容触摸传感器芯片（如 Touchstone TS102）。

• LED数码管或LCD显示屏： 常用的是4位8段LED数码管或小型点阵LCD屏。

• 蜂鸣器： 无源或有源蜂鸣器。器件作用： 提供用户操作界面（设置功率、定时、模式等）和工作状态显示（功率档位、时间、故障代码等）。选择理由：

• 易用性： 界面设计简洁直观。

• 可靠性： 按键寿命、显示屏亮度与寿命。

• 成本： LED数码管成本低，LCD显示信息更丰富但成本略高。元器件功能： 实现用户与电磁炉的互动，显示工作状态。

5. 保护电路设计

完善的保护机制是电磁炉安全可靠运行的基石，能够有效避免器件损坏和用户危险。

5.1 过流保护

实现方式： 通过电流传感器实时监测IGBT电流或谐振电流，当电流超过设定阈值时，MCU立即关闭IGBT驱动信号。作用： 防止IGBT因过载电流而损坏，避免短路或锅具异常导致的过大电流。元器件： 上述电流传感器，以及MCU的ADC和内部比较器功能。

5.2 过压/欠压保护

实现方式： 通过电压检测电路实时监测直流母线电压。当电压超出预设范围（过压或欠压）时，MCU关闭IGBT，并提示用户。作用： 保护IGBT免受过高电压冲击，同时避免在电压过低时IGBT工作在不饱和区，降低效率甚至损坏。元器件： 上述电压检测电路，以及MCU的ADC。

5.3 过温保护

实现方式： 通过NTC热敏电阻或其他温度传感器实时监测IGBT散热器、线圈和炉面温度。当温度超过安全阈值时，MCU降低功率或关闭加热。作用： 防止IGBT、线圈等关键部件因过热而损坏，同时防止炉面温度过高造成烫伤。元器件： 上述温度传感器，以及MCU的ADC。

5.4 锅具检测与空烧保护

实现方式：

• 锅具检测： 利用谐振回路的特性，当有锅具放置时，谐振频率、谐振电流或IGBT集电极电压波形会发生变化。MCU通过检测这些参数来判断是否有合适的锅具。

• 空烧保护： 在没有锅具或锅具不合适的情况下，如果持续加热，可能导致线圈自身过热甚至烧毁。MCU检测到无锅具信号后，停止加热或进入待机模式。作用： 确保只有在放置合适锅具时才进行加热，防止能量浪费和安全隐患。元器件： 电流/电压传感器，MCU的ADC和软件算法。

5.5 IGBT饱和保护（DESAT保护）

优选元器件型号： IGBT驱动芯片内部通常集成了DESAT保护功能（如 IR2104 或 STGAP1S10AS 内部可能包含），或者通过外部离散元件实现（如肖特基二极管和比较器）。器件作用： DESAT保护（Desaturation Protection）是一种高级的IGBT短路和过流保护机制。它通过监测IGBT集电极-发射极饱和电压$V_{CE}$来判断IGBT是否处于过流或短路状态。当IGBT在导通时，$V_{CE}应很低（饱和状态）。如果V_{CE}$突然升高到某个阈值（表示IGBT进入了非饱和区），则表明发生了过流或短路。此时，DESAT保护电路会立即触发栅极关断，并在软关断（Soft Shut Down）后发送故障信号给MCU。选择理由：

• 快速响应： DESAT保护能够在微秒级别内响应短路事件，比电流采样更直接、更快。

• 防止损坏： 及时关闭IGBT，防止其在短路大电流下因功耗过高而烧毁。

• 非破坏性保护： 通过软关断机制，避免了硬关断带来的过高电压尖峰，进一步保护IGBT。元器件功能： 实时监测IGBT饱和状态，在过流或短路时快速关断IGBT。

6. 辅助电源设计

辅助电源负责为MCU、驱动芯片、风扇、显示屏等低压控制电路提供稳定的直流电源。

6.1 辅助电源拓扑

优选方案： 通常采用 反激式开关电源 或 线性稳压电源 结合小功率变压器。器件作用： 将市电电压降压并稳压，提供5V、12V等不同电压等级的辅助电源。选择理由：

• 反激式： 效率高，体积小，隔离性好，适用于宽输入电压范围。需要选择合适的PWM控制器（如 UC384X系列）和功率MOSFET。

• 线性稳压： 成本低，简单易实现，但效率低，发热量大，仅适用于功率很小的辅助供电。元器件功能： 为电磁炉的控制和辅助电路提供稳定的低压直流电源。

7. 散热系统设计

高效的散热对于电磁炉的长期稳定运行至关重要，特别是对IGBT等功率器件。

7.1 散热器

优选元器件型号： 挤压铝型材散热器，根据IGBT功耗、环境温度和允许温升进行尺寸和翅片设计。器件作用： 将IGBT产生的热量散发到环境中，保持IGBT结温在安全范围内。选择理由：

• 热阻： 选择热阻尽可能低的散热器，确保良好的散热效果。

• 表面积： 较大的表面积有利于散热。

• 材料： 铝材具有良好的导热性能和成本效益。元器件功能： 导出和散发IGBT等功率器件的热量。

7.2 散热风扇

优选元器件型号： DC无刷轴流风扇，根据散热需求和噪音要求选择合适的风量和尺寸。例如，Delta Electronics 或 Sunon 品牌。器件作用： 强制空气对流，加速散热器和内部热量的散发。选择理由：

• 风量与风压： 满足系统散热需求，同时不产生过大噪音。

• 寿命与可靠性： 风扇是机械部件，其寿命直接影响产品可靠性。

• 噪音： 家用电器对噪音有严格要求，选择低噪音风扇。元器件功能： 强制散热，提升散热效率。

8. 其他关键元器件与设计考量

8.1 EMI滤波器

优选元器件型号： 共模电感、差模电感、X电容、Y电容、TVS瞬态抑制二极管。器件作用： 抑制电磁炉工作时产生的高频电磁干扰，防止其通过电源线传导出去，影响其他电子设备，同时增强自身的抗干扰能力。选择理由：

• 符合EMC标准： 确保电磁炉符合CE、FCC、CCC等EMC（电磁兼容性）标准。

• 安全： X电容用于跨线，Y电容用于线对地，两者都必须是安规电容，在失效时不会引起触电危险。TVS管用于吸收瞬态过压。元器件功能： 抑制电磁干扰，提高产品兼容性和安全性。

8.2 熔断器

优选元器件型号： 快速熔断器，例如 Littelfuse 251/253系列。器件作用： 作为第一道防线，在电路发生严重过流或短路时迅速熔断，保护后续电路免受损坏。选择理由：

• 额定电流与分断能力： 额定电流应略高于正常工作电流，分断能力（Interrupting Rating）要足够高，以应对短路故障时的巨大电流。

• 响应速度： 快速熔断器能在短时间内切断电路。元器件功能： 过流保护，在故障时断开电路。

8.3 功率继电器（可选）

优选元器件型号： 小功率电磁继电器，例如 Panasonic JS1 系列或 Omron G5LE 系列。器件作用： 有些设计会用继电器在待机或故障时完全切断主电源回路，提高安全性。选择理由：

• 触点容量： 能够承受主电源的电流。

• 线圈电压： 与控制电路电压匹配。元器件功能： 用于主电源的通断控制。

8.4 PCB布局与布线

设计考量： 良好的PCB布局与布线对于电磁炉的性能和可靠性至关重要。

• 功率回路与控制回路分离： 避免功率回路产生的噪声耦合到敏感的控制回路。

• 短粗连接： 功率路径应尽可能短且宽，以降低寄生电感和电阻，减少损耗和电压尖峰。

• 地线处理： 采用星形接地或大面积铺地，减少地线阻抗和共模噪声。

• 散热路径： IGBT及其驱动电路应靠近散热器，并确保空气流通顺畅。

• EMI优化： 合理放置EMI滤波元件，避免环路面积过大。

8.5 软件与算法

设计考量：

• 频率跟踪与锁相： 电磁炉谐振工作，需要实时跟踪谐振频率以实现ZVS/ZCS（零电压开关/零电流开关），优化IGBT开关条件。

• PID控制： 用于功率调节，实现更精确的火力控制。

• 故障诊断与报警： 识别各种故障类型，并通过显示屏或蜂鸣器给出相应的错误代码或提示。

• 锅具自适应： 针对不同材质和尺寸的锅具，调整工作参数，优化加热效果。

总结

基于STGWA30IH160DF2 1600V IGBT的电磁炉设计方案，充分利用了该IGBT卓越的高压承受能力和电流处理能力，为电磁炉提供了更高的可靠性和安全性。在整个设计过程中，从电源输入到高频逆变，再到控制与保护，每一个环节的元器件选择都需经过严谨的论证，优先选择高性能、高可靠性的工业级或定制元器件。STGWA30IH160DF2作为核心功率器件，其1600V的耐压值不仅提供了足够的电压裕度以应对瞬态过压和电网波动，更增强了产品在恶劣工况下的生存能力，有效降低了故障率，延长了产品使用寿命。

此外，合理的散热系统设计、严谨的PCB布局布线以及完善的软件控制策略和保护机制，共同构成了高性能电磁炉的坚实基础。通过对谐振回路、驱动电路的精细调校，确保IGBT工作在最佳开关状态，最大程度降低损耗，提升系统效率。最终目标是实现一个集高效、安全、智能于一体的现代化电磁炉产品。

该设计方案的实现需要深入的电力电子知识、丰富的硬件设计经验和严谨的测试验证流程。元器件的实际选择和参数优化，最终需要结合STGWA30IH160DF2的详细数据手册、ST官方的应用笔记以及大量的实验数据来确定。在实际开发中，应始终将安全性和可靠性放在首位，并严格遵守相关的电气安全标准和EMC规范。
