印刷电路板（PCB）的种类及其深度解析

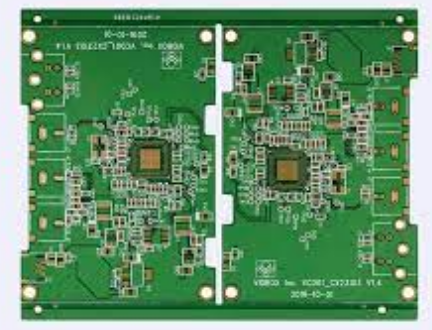

印刷电路板（Printed Circuit Board, 简称PCB），是电子产品中不可或缺的核心组件，它承载着电子元器件，并提供电路连接的平台。从简单的单面电路到复杂的高密度互连（HDI）板，PCB的种类繁多，每种都有其独特的设计、制造工艺、性能特点和应用领域。本篇将深入探讨各种PCB的种类，并详细介绍其工作原理、作用、特点、引脚功能（针对特定类型）、功能、应用产品以及可替代的常见型号。

一、 单面板 (Single-Sided PCB)

介绍

单面板是最简单也是最基础的PCB类型。顾名思义，它只有一侧铺设导体图形（通常是铜箔），而另一侧则用于安装电子元器件。基材通常是纸基酚醛层压板（FR-1, FR-2）或环氧玻璃布层压板（FR-4），在铜箔层上蚀刻出所需的电路图案，然后在其表面覆盖一层阻焊油墨以保护电路并防止短路，最后印上字符层用于标识元器件位置。单面板的成本最低，制造工艺最简单，适用于对电路密度和性能要求不高的产品。

工作原理

单面板的工作原理基于其简单的结构。电流沿着铜箔蚀刻形成的电路路径流动，将不同的电子元器件连接起来，从而实现特定的电路功能。元器件通过焊接固定在板子的另一侧，焊点穿过基材上的孔与铜箔面连接。由于只有一侧有导电层，信号传输受到限制，主要是通过铜线进行点对点连接，不涉及复杂的层间互连。

作用

单面板主要用于实现基本的电路连接和信号传输。它为电子元器件提供物理支撑，并通过铜走线提供电学连接。其主要作用包括：

• 元器件安装平台： 提供机械支撑，固定电阻、电容、二极管、IC等元器件。

• 电路连接： 通过预设的铜走线，将不同元器件的引脚连接起来，形成完整的电路通路。

• 信号传输： 承载电流和电信号，实现电路功能。

• 绝缘隔离： 基材提供元器件之间的电气绝缘，防止短路。

特点

• 成本低廉： 制造工艺简单，材料成本低，是所有PCB类型中成本最低的。

• 制造简单： 生产流程短，良品率高，适合大批量生产。

• 设计限制： 只能在一侧布线，电路密度低，不适合复杂电路。

• 抗干扰能力弱： 缺乏地平面或电源层，抗电磁干扰（EMI）能力相对较弱。

• 散热性能一般： 依赖于元器件自身的散热，不具备额外的散热层。

引脚功能

在单面板中，引脚功能并非指PCB本身的引脚，而是指PCB上安装的元器件的引脚。PCB为这些元器件的引脚提供了焊盘和走线，使其能够正确连接并发挥作用。例如，一个电阻的两个引脚会连接到PCB上对应的两个焊盘和走线，从而将其接入电路。单面板没有复杂的层间连接，因此不存在多层板中的“层”的概念。

功能

单面板的功能主要体现在其作为基本电路载体的作用上。它能够承载简单的数字电路、模拟电路或混合电路，实现如电源管理、信号放大、简单的逻辑控制等功能。

应用到哪些产品上面

单面板广泛应用于对电路复杂度、尺寸和性能要求不低的消费电子产品中，例如：

• 计算器

• 遥控器

• LED照明产品（如LED灯条、简单的LED驱动板）

• 家用电器（如电饭煲、电风扇、咖啡机中的简单控制板）

• 玩具

• 简单的电源适配器

• 一些非复杂的汽车电子模块

能替代哪些常见型号

由于单面板是PCB的基础类型，它通常不会被其他“型号”替代，而是根据电路的复杂度需求，如果单面板无法满足，则升级为双面板或多层板。在某些情况下，如果产品对成本极其敏感且电路功能极其简单，甚至可以使用**飞线（wire wrap）或面包板（breadboard）**进行原型验证，但这些不是严格意义上的PCB替代品。

二、 双面板 (Double-Sided PCB)

介绍

双面板是继单面板之后最常见的PCB类型。它在基材的两面都铺设了导体图形。为了实现两面电路之间的电气连接，双面板引入了“通孔（Through-hole）”技术，即在板上钻孔，并在孔壁上电镀一层导电材料，使得两面的电路可以通过这些电镀孔进行连接。这大大增加了布线的灵活性和电路密度，使得双面板能够承载更复杂的电路。基材同样以FR-4环氧玻璃布层压板为主，辅以阻焊层和字符层。

工作原理

双面板的工作原理是在单面板的基础上增加了层间互连的能力。除了在两个表面分别布线外，通过**镀铜孔（Plated Through Hole, PTH）**将两面的电路进行电气连接。当需要将一面上的信号传输到另一面时，信号可以通过PTH穿过板子。这种设计使得工程师可以更有效地利用板子的两面空间进行布线，避免了单面板因空间不足而导致的布线困难，并允许元器件引脚在通过孔后在另一面进行焊接或连接，增加了设计自由度。

作用

双面板的作用比单面板更为强大，它能够：

• 提高布线密度： 允许在两面布线，有效利用空间，减少板子尺寸。

• 实现复杂电路： 支持更复杂的信号路由和电源/地连接，满足中等复杂度电路的需求。

• 元器件安装灵活性： 元器件可以在两面安装，或通过通孔将引脚穿过板子连接到另一面。

• 改善信号完整性： 尽管不如多层板，但双面板可以通过合理的布线和地线布局，在一定程度上改善信号完整性。

特点

• 成本适中： 比单面板贵，但比多层板便宜，是性价比很高的一种选择。

• 制造复杂度增加： 需要钻孔、孔壁电镀等工艺，但仍相对成熟。

• 布线灵活性高： 两面都可以布线，使得电路设计更加灵活。

• 尺寸减小： 相同功能下，双面板的尺寸通常小于单面板。

• 散热性能： 依赖元器件和铜皮的热传导，可通过增加大面积铜皮辅助散热。

引脚功能

在双面板中，引脚功能仍然主要指元器件的引脚。然而，由于引入了通孔，一些通孔本身可以被视为“虚拟引脚”，用于连接板子两侧的特定电路点。例如，一个元器件的引脚可以焊接到一个通孔上，这个通孔又连接到板子另一侧的某个电路。更重要的是，在设计和制造中，PCB上除了元器件引脚，还有以下几种重要的“孔”：

• 元器件孔（Component Hole）： 用于插入通孔元器件的引脚，并通过焊接固定。

• 连接孔/过孔（Via）： 用于连接不同层（在双面板中是两面）的走线，不用于安装元器件。Via可以是通孔（Through-hole via）、盲孔（Blind via）或埋孔（Buried via），但双面板通常只使用通孔via。

• 安装孔（Mounting Hole）： 用于机械固定PCB到外壳或支架上，通常不导电。

功能

双面板能够实现比单面板更广泛的功能，包括：

• 数字逻辑电路： 用于微控制器、FPGA、DSP等数字芯片的周边电路。

• 模拟信号处理： 放大器、滤波器、ADC/DAC等模拟电路。

• 电源管理模块： DC-DC转换器、线性稳压器等。

• 通信接口： USB、Ethernet、UART等接口电路。

• 更复杂的控制系统： 适用于家电控制板、工业控制板、部分汽车电子。

应用到哪些产品上面

双面板因其良好的性价比和功能性，应用范围非常广泛：

• 电脑主板： 早期和中低端的主板，现在多用多层板。

• 显示器驱动板

• 电源模块

• 网络设备（路由器、交换机中的一些模块）

• 消费电子产品（智能手机充电器、平板电脑内部的部分电路、数码相机）

• 汽车电子（车载娱乐系统、车身控制模块）

• 工业控制设备

• 医疗设备

• 大部分家用电器

能替代哪些常见型号

双面板因其在性能和成本之间的良好平衡，通常是许多中低复杂度电子产品的首选。它无法直接替代“型号”，而是作为一种基础的PCB类型。如果双面板无法满足布线密度、信号完整性或抗干扰性需求，则需要升级到多层板（Multilayer PCB）。

三、 多层板 (Multilayer PCB)

介绍

多层板是由多层导电图形层和绝缘层交替堆叠，并通过压合、钻孔和电镀等工艺连接而成的PCB。与双面板不同，多层板在内层也设有导电层，通常包含信号层、电源层和地层。层数可以从3层到几十层甚至上百层。多层板的出现极大地提升了PCB的布线密度、信号完整性、抗干扰能力以及电源分配性能，是现代高性能电子产品不可或缺的基础。

工作原理

多层板的核心工作原理是利用多层导电层进行信号、电源和地的布线，并通过不同类型的过孔（通孔、盲孔、埋孔）实现层间互连。

• 信号传输： 信号线可以在不同的信号层上自由布线，甚至可以利用内层进行高速信号的传输，减少外部干扰。

• 电源/地平面： 多层板通常会设计专门的电源层和地层，这些大面积的铜平面不仅能提供稳定的电源和地参考，还能有效降低电源噪声，抑制电磁干扰，并改善散热。

• 层间互连：

• 通孔（Through-hole Via）： 贯穿所有层的孔，连接最外层和所有内层。

• 盲孔（Blind Via）： 从外层开始，终止于内层，不穿透整个板子。

• 埋孔（Buried Via）： 连接内层之间的孔，不与任何外层接触。 这些不同类型的过孔使得设计师能够更灵活地进行层间布线，尤其是在高密度互连设计中，可以节省宝贵的布线空间。

作用

多层板在现代电子产品中发挥着至关重要的作用：

• 极高布线密度： 允许在多个层面上进行布线，大大增加了单位面积内的电路密度，从而缩小产品尺寸。

• 改善信号完整性： 专门的电源层和地层提供了良好的信号回流路径和稳定的参考平面，有效降低了信号反射、串扰和噪声。

• 增强抗电磁干扰（EMI）能力： 地平面的存在能够有效屏蔽外部电磁干扰，并减少电路自身产生的电磁辐射。

• 优化电源分配： 大面积的电源层和地层能够提供低阻抗的电源分配网络（PDN），确保所有元器件获得稳定、低噪声的电源。

• 提升散热性能： 铜平面具有良好的导热性，可以帮助元器件散热。

• 实现高速电路设计： 能够更好地控制阻抗匹配，支持高速信号传输，适用于GHz级的频率。

特点

• 布线密度高： 可实现非常复杂的电路设计，支持大量元器件和复杂功能。

• 性能优异： 具备更好的信号完整性、抗干扰能力和电源稳定性。

• 成本较高： 制造工艺复杂，材料成本和生产周期均显著高于单面板和双面板。

• 制造难度大： 需要精确的层间对准、钻孔和压合技术。

• 设计挑战： 需要专业的PCB设计工具和经验丰富的工程师，考虑阻抗匹配、信号回流、热管理等因素。

引脚功能

在多层板中，除了元器件的引脚功能外，**过孔（Via）**的设计和使用变得极其关键。不同类型的过孔承担着不同的连接功能：

• 通孔（Through-hole Via）： 最常见，用于连接所有层或多层，允许信号在不同层之间垂直传输。

• 盲孔（Blind Via）： 连接外层和某个内层，不穿透整个板子。主要用于增加布线空间，尤其是在BGA等高密度封装元器件下。

• 埋孔（Buried Via）： 只连接内层之间的走线，不与外层接触。可以极大地节省外层和盲孔的布线空间，但制造成本更高。

这些过孔是多层板实现层间互连的“引脚”，它们的设计位置、大小和类型直接影响着信号完整性和制造可行性。

功能

多层板的功能涵盖了从低速到高速、从模拟到数字的各种复杂电路：

• 高性能计算： CPU、GPU、FPGA、DSP等处理器的主板。

• 高速通信： 网络交换机、服务器、路由器、5G基站。

• 高频射频： 雷达、卫星通信、微波设备。

• 存储系统： 固态硬盘（SSD）、内存模块。

• 精密仪器： 医疗影像设备、工业自动化控制系统。

• 航空航天： 飞行控制系统、导航设备。

• 汽车电子： 自动驾驶、车载信息娱乐系统、动力控制单元（ECU）。

应用到哪些产品上面

多层板广泛应用于对性能、尺寸和可靠性有严苛要求的电子产品中：

• 智能手机、平板电脑

• 笔记本电脑、台式电脑

• 服务器、网络交换机、路由器

• 高性能显卡

• 智能穿戴设备

• 医疗电子设备（如MRI、CT扫描仪）

• 航空航天和军事设备

• 汽车电子控制单元（ECU）

• 工业自动化和机器人

• 高性能测试测量设备

能替代哪些常见型号

多层板是现代电子产品的主流选择，通常不会被其他“型号”替代，而是随着技术发展，其层数、材料和制造工艺不断升级。当电路复杂度降低或对成本有严格限制时，可能会选择双面板作为替代。对于极高密度、超小尺寸或特殊性能要求（如超薄、可弯曲），多层板可能会演变为HDI板、柔性板或刚柔结合板。

四、 高密度互连板 (HDI PCB)

介绍

高密度互连（High-Density Interconnect, 简称HDI）PCB是多层板的一种特殊且高级的形式，其特点是具有更高的布线密度、更小的孔径（微孔）、更细的线宽线距以及更小的焊盘。HDI板通常采用叠层结构，使用激光钻孔技术制造微孔（直径小于或等于0.15mm），并通过顺序积层法（Sequential Build-Up, SBU）逐步增加层数和互连密度。HDI技术使得在更小的空间内集成更多功能成为可能，是微型化和高性能电子产品的关键。

工作原理

HDI板的工作原理是在多层板的基础上，通过更精密的制造工艺和创新的层间互连技术实现超高密度布线。

• 微孔技术： 传统机械钻孔无法满足小孔径需求，HDI板采用激光钻孔技术制造微孔，这些微孔可以是盲孔或埋孔，连接相邻或非相邻层。

• 顺序积层法（SBU）： HDI板通常不是一次性压合完成所有层，而是分步进行。每次压合一层或两层，并进行钻孔、电镀，然后再压合下一层。这种“先成孔再压合”的工艺使得微孔的制造和填充更加精确，从而实现了更高的布线密度。

• 层间填充： 微孔在电镀后通常会用树脂或铜浆填充，以提供更好的平整度，并为后续的层压提供稳定的基础。

• 精细线宽线距： 制造工艺的进步使得HDI板能够实现更细的线宽（如2-4mil）和线距，进一步提升了布线空间。

作用

HDI板的作用在于满足现代电子产品对“小、薄、精”的需求：

• 极致的尺寸微缩： 在有限的空间内集成大量元器件和复杂电路，大幅缩小产品体积和重量。

• 提升电气性能： 更短的互连路径、更精细的阻抗控制和更好的电源地平面，显著改善信号完整性和电源完整性，支持更高频率的信号传输。

• 增强可靠性： 微孔结构应力集中小，可靠性高。

• 适用于高I/O器件： 能够有效连接BGA、CSP等高引脚数、小间距的封装器件。

• 多功能集成： 在单板上实现多种复杂功能，如处理器、存储、通信、射频等。

特点

• 极高布线密度： 远超传统多层板，是实现产品微型化的关键。

• 更小的孔径和焊盘： 主要使用激光微孔，直径通常在0.05-0.15mm。

• 精细线宽线距： 适应高密度封装的需求。

• 卓越的电气性能： 信号完整性、电源完整性均大幅提升。

• 制造工艺复杂： 需要先进的设备和技术，生产周期长，成本高昂。

• 设计挑战大： 对设计师的信号完整性、电源完整性、热管理等知识要求更高。

引脚功能

HDI板中的“引脚功能”主要是指**微孔（Microvia）**的各种类型和它们在层间互连中的作用。与传统多层板的通孔、盲孔、埋孔相比，HDI板的微孔更小，且往往有更复杂的堆叠结构：

• 一阶HDI (1-N-1)： 只有一个HDI层，通常在最外层和第一内层之间使用激光盲孔。

• 二阶HDI (2-N-2)： 有两层HDI结构，可以通过错开的微孔或堆叠的微孔连接更多层。

• 三阶或更高阶HDI： 具有更多层HDI结构，例如3-N-3，提供最高的互连密度。

• 交错微孔（Staggered Microvias）： 不同层之间的微孔位置错开，不直接堆叠，可提高可靠性。

• 堆叠微孔（Stacked Microvias）： 微孔直接堆叠在彼此之上，并通过填充和电镀连接，提供最短的互连路径，但工艺难度和成本更高。

这些微孔是HDI板实现高密度互连的关键，它们就像微小的桥梁，连接着电路板内部各个层面的信号通路。

功能

HDI板的功能在于为最前沿的电子产品提供高性能、小尺寸的解决方案：

• 高性能处理器平台： 智能手机、平板电脑、笔记本电脑的主板。

• 超高速数据传输： 高端服务器、数据中心设备、5G通信模块。

• 高级传感与成像： 医疗成像设备、高分辨率摄像头模块。

• 小型化可穿戴设备： 智能手表、AR/VR眼镜。

• 航空航天与军事： 精密导航、雷达系统、机载计算机。

• 高级汽车电子： ADAS（高级驾驶辅助系统）、车载信息娱乐系统、ECU。

应用到哪些产品上面

HDI板是现代高端和微型化电子产品的首选：

• 智能手机（几乎所有智能手机主板都是HDI板）

• 平板电脑

• 高端笔记本电脑

• 可穿戴设备（智能手表、AR/VR眼镜）

• 数码相机

• 服务器、路由器、交换机

• 医疗设备（如超声波诊断仪、内窥镜）

• 航空航天电子

• 汽车高级驾驶辅助系统（ADAS）

• 固态硬盘（SSD）

• 游戏机

能替代哪些常见型号

HDI板通常不是替代某种型号，而是取代了传统多层板在某些应用中的地位，尤其是在需要更高密度、更小尺寸和更好电气性能的场景。在某些情况下，如果对层数、信号速度或尺寸要求不是那么极致，传统的多层板仍然可以作为HDI板的替代方案。但是，对于智能手机等对尺寸和性能要求极高的产品，HDI板几乎是不可替代的。未来的替代或发展方向可能是更先进的Any-Layer HDI（任意层互连）或SLP（Substrate-Like PCB），其布线密度和工艺精度可与半导体封装基板媲美。

五、 柔性板 (Flexible PCB, FPC)

介绍

柔性板（Flexible PCB, FPC），顾名思义，是一种具有可弯曲、可折叠特性的印刷电路板。它以柔性绝缘基材（如聚酰亚胺PI或聚酯PET）为基础，通过特殊的工艺制造而成。FPC不仅能够承载电子元器件和提供电连接，更重要的是，它能够适应不规则的空间、实现三维布线，并在动态弯曲应用中保持电气性能。FPC的出现极大地推动了电子产品的小型化、轻量化和异形化发展。

工作原理

柔性板的工作原理与刚性板类似，都是通过蚀刻铜箔形成电路图案，并通过电镀孔连接不同层。然而，其核心差异在于所使用的基材和制造工艺：

• 柔性基材： FPC使用薄而具有弹性的介电材料，如聚酰亚胺（PI）薄膜，而不是刚性的玻璃纤维布。这种材料赋予了FPC卓越的弯曲和折叠能力。

• 精细化工艺： 为了确保在弯曲时电路的可靠性，FPC的线宽线距通常比刚性板更精细，焊盘和过孔设计也需要更适应柔性特性。

• 应力释放： 设计时会考虑弯曲区域的应力分布，避免线路在弯曲时断裂。有时会采用局部加厚或加强筋（Stiffener）来增加特定区域的强度。

• 层压方式： 对于多层FPC，层与层之间使用柔性胶粘剂进行压合，以保持整体的柔韧性。

作用

柔性板的作用在于突破传统刚性PCB的限制，为产品设计带来前所未有的自由度：

• 三维空间布线： 能够弯曲、折叠或扭曲以适应产品内部的复杂形状和狭小空间，实现三维互连。

• 动态弯曲应用： 适用于需要反复弯曲或移动的连接部件，如打印机头、相机镜头模组、笔记本电脑铰链等。

• 小型化和轻量化： 由于基材薄且可塑性强，FPC可以大大减小产品体积和重量。

• 提高组装效率： 可作为连接线束，减少传统线缆的数量和手工连接的复杂性。

• 增强可靠性： 在某些应用中，FPC可以替代传统的排线连接，减少插拔次数和连接故障点。

• 散热辅助： 某些FPC可以利用铜皮作为散热路径，辅助元器件散热。

特点

• 可弯曲、可折叠： 核心特点，可实现异形结构和动态应用。

• 尺寸小、重量轻： 适合紧凑型和便携式产品。

• 耐高温、耐化学性： 聚酰亚胺（PI）基材具有优异的耐热和耐化学腐蚀性能。

• 可靠性高： 在特定应用中，柔性连接比传统线缆连接更可靠。

• 成本较高： 相较于刚性板，柔性板的材料和制造工艺更特殊，导致成本较高。

• 制造难度大： 生产过程对设备精度和工艺控制要求高，良品率相对较低。

• 设计挑战： 需要考虑弯曲半径、应力分布、导线布局等因素。

引脚功能

柔性板的“引脚功能”除了元器件引脚外，更多地体现在其连接器的设计和实现方式上：

• 金手指（Gold Finger）： FPC末端通常会制作成金手指形式，直接插入ZIF（Zero Insertion Force）或FFC/FPC连接器中，实现与刚性板或其他模块的电气连接。

• 焊盘（Pad）： 用于SMT（表面贴装技术）元器件的焊接。

• 通孔（Through-hole）： 用于安装通孔元器件或作为层间连接。

• 加强筋（Stiffener）： 在需要焊接元器件或连接器的区域，通常会粘贴一层刚性材料（如FR-4或PI），以增加机械强度和支撑性，防止弯曲区域对焊点造成应力。

FPC的“引脚”不只是简单的焊点，更是其与外界连接的各种形态和保护措施。

功能

柔性板的功能是实现传统刚性板难以达到的连接和空间利用：

• 数据传输： 作为手机、数码相机等设备内部的信号传输线束。

• 电源连接： 提供电源路径，尤其是在可移动或可折叠设备中。

• 传感器集成： 将传感器直接集成在柔性基板上，适应曲面或异形空间。

• 天线： 柔性板可以设计成柔性天线。

• 显示屏驱动： 用于连接LCD/OLED显示屏与主板。

• 按键面板： 柔性薄膜按键或触控面板。

应用到哪些产品上面

柔性板广泛应用于对尺寸、重量和形状有特殊要求的产品：

• 智能手机（屏幕连接、摄像头模组、侧键、电池连接等）

• 平板电脑、笔记本电脑（铰链连接、屏幕连接）

• 数码相机、摄像机

• 可穿戴设备（智能手表、健康监测手环）

• 医疗设备（如助听器、植入式设备、柔性传感器）

• 汽车电子（方向盘按键、车门线束、显示屏连接）

• 打印机、扫描仪（打印头、扫描头连接）

• LED照明（柔性灯带）

• 无人机

• 机器人

能替代哪些常见型号

柔性板通常替代的是传统的线束连接或某些刚性板无法实现的复杂结构。

• 替代对象： 传统线束、排线（如扁平电缆FFC/FPC），因为FPC能够将连接和部分电路集成在一起，减少了连接器数量和手工装配时间。

• 部分替代： 在某些空间受限或需要弯曲的场景下，FPC可以部分替代刚性双面板或多层板，但完全替代则需要考虑成本和工艺复杂性。

• 发展方向： FPC的更高阶形式是刚柔结合板（Rigid-Flex PCB），它结合了刚性板和柔性板的优点，是未来高端电子产品的重要趋势。

六、 刚柔结合板 (Rigid-Flex PCB)

介绍

刚柔结合板（Rigid-Flex PCB）是一种结合了刚性PCB和柔性FPC优点的特殊类型PCB。它由多层刚性区域和多层柔性区域通过压合工艺集成在一起，并在刚性区域之间通过柔性区域进行连接。这种设计使得刚柔结合板既能提供刚性板的高密度元器件安装和可靠的电气性能，又能利用柔性板在三维空间中自由弯曲、折叠的特性，从而实现更紧凑、更轻巧、更可靠的电子产品设计。

工作原理

刚柔结合板的工作原理是基于刚性板和柔性板的叠加和互连。

• 分层设计： 刚柔结合板在设计阶段就需要明确刚性区域（通常用于安装元器件、处理器等）和柔性区域（用于连接、弯曲、走线）。

• 材料选择： 刚性区域通常采用FR-4等刚性基材，而柔性区域则使用PI等柔性基材。层间通过特殊的粘合剂进行压合。

• 互连方式： 刚性区域和柔性区域之间的电气连接通常通过通孔、盲孔或埋孔实现。柔性层可以延伸到刚性层内部，提供多层连接。

• 制造工艺： 刚柔结合板的制造过程非常复杂，涉及多次层压、钻孔、电镀和蚀刻。通常是先分别制作刚性部分和柔性部分，然后进行精确对位、压合，最后进行整体的钻孔、电镀等后续工艺。尤其是在刚性与柔性连接的过渡区域，工艺控制至关重要。

作用

刚柔结合板是解决复杂空间和动态连接问题的理想方案：

• 空间优化和小型化： 允许电路板以复杂的三维形状安装在有限的空间内，大幅缩小产品体积。例如，在一个电子设备的多个平面上安装元器件，并通过柔性区域连接这些平面。

• 取代线束和连接器： 用一体化的电路板取代了传统的多块刚性板通过线缆和连接器进行互连的方式，减少了连接点，提高了可靠性。

• 提高系统可靠性： 一体化的设计减少了连接器的插拔次数和线缆故障的风险，尤其是在需要动态弯曲的应用中。

• 改善信号完整性： 短而直接的内部连接路径，以及更好的阻抗控制，有助于改善高速信号的完整性。

• 简化组装流程： 一体化板设计减少了人工组装和测试的时间和成本。

• 抗冲击和振动能力： 刚柔结合结构在某些方面能够更好地吸收冲击和振动。

特点

• 兼具刚性与柔性： 既能提供坚固的元器件支撑，又能实现弯曲和折叠。

• 三维布线能力： 适用于不规则空间和紧凑型产品设计。

• 高可靠性： 减少了连接器数量，降低了故障点。

• 复杂制造工艺： 多次层压、精密对位、差异化材料处理，生产难度和成本显著高于传统PCB。

• 设计难度大： 需要同时考虑刚性区域的电气性能和柔性区域的机械应力，对设计师经验要求高。

• 成本最高： 是目前所有PCB类型中成本最高的之一。

引脚功能

刚柔结合板的“引脚功能”是刚性区域的焊盘、元器件孔以及连接刚性区与柔性区的过孔，这些过孔和连接段是其独特之处：

• 刚性区焊盘/孔： 与传统刚性板相同，用于表面贴装或通孔元器件的焊接。

• 柔性区走线： 承载信号和电源，在弯曲区域实现连接。

• 过渡区过孔： 连接刚性层和柔性层之间的走线，这些过孔的设计和可靠性是刚柔结合板的关键。

• 增强筋/加固板： 在刚性与柔性过渡区或连接器处，通常会增加额外的刚性材料（如FR-4）进行加固，以提供机械支撑和防止弯曲应力损伤。

功能

刚柔结合板的功能是为高端、高性能、小型化且具有复杂空间约束的电子产品提供集成解决方案：

• 复杂系统的集成： 将多个功能模块集成在一块板上，例如在相机中将主控板与镜头模组、传感器板通过柔性部分连接。

• 精密仪器控制： 在医疗设备、工业机器人等需要高度集成和可靠性的设备中。

• 人机交互界面： 在可折叠屏手机、VR/AR设备中连接显示屏和控制电路。

• 动态模块连接： 在需要频繁移动或旋转的部件之间提供电气连接。

• 复杂传感器阵列： 将多个传感器集成到异形或弯曲的表面上。

应用到哪些产品上面

刚柔结合板主要应用于对体积、重量、可靠性和空间布局有极高要求的产品：

• 可折叠智能手机、平板电脑

• 高端数码相机、摄像机

• 高端医疗设备（如心脏起搏器、超声探头、内窥镜）

• 航空航天电子（卫星、火箭内部模块）

• 军事设备

• 高端工业机器人

• VR/AR设备

• 汽车电子（如车内娱乐系统、仪表盘、复杂传感器模块）

• 军用便携设备

• 笔记本电脑的摄像头、屏幕铰链连接

能替代哪些常见型号

刚柔结合板通常替代的是由多块刚性板通过大量的线缆和连接器互连的传统方案。

• 替代对象： 多个刚性PCB模块 + FFC/FPC线缆 + 连接器的组合。通过刚柔结合板，可以大幅减少连接器数量、简化组装、提高可靠性、并缩小整体体积。

• 无法替代的场景： 在成本极其敏感或对体积和形状没有特殊要求的产品中，传统的多层板或双面板仍是更经济的选择。

• 发展方向： 随着技术进步，刚柔结合板的层数、柔性区域的耐久性和制造成本有望进一步优化，使其在更多领域得到应用。

七、 高频板/高速板 (High-Frequency/High-Speed PCB)

介绍

高频板和高速板是为了满足现代电子产品中越来越高的信号频率和数据传输速率而设计的特殊类型PCB。它们的核心在于使用具有低介电常数（Dk）和低介电损耗（Df）的特殊基材，并通过精密的设计和制造工艺来确保信号在传输过程中的完整性、低损耗和低失真。高频板通常指工作频率在GHz以上，而高速板则侧重于信号的上升/下降时间（边沿速率）和信号完整性。在实际应用中，高频和高速往往是并存的。

工作原理

高频/高速板的工作原理围绕着信号完整性和电磁兼容性两大核心。

• 特殊基材： 传统的FR-4在GHz频率下损耗较大。高频/高速板使用Rogers、Taconic、Arlon、Isola等公司生产的特殊材料，这些材料具有：

• 低的介电常数（Dk）： 减小信号传输速度，提高信号延迟。

• 低的介电损耗（Df）： 减少信号在介质中的能量损耗，保证信号强度。

• 稳定的Dk和Df： 在不同频率和温度下保持性能稳定。

• 阻抗控制： 高频信号在传输线中需要严格的阻抗匹配（通常是50欧姆或75欧姆），以避免信号反射。通过精确控制线宽、线距、介质厚度以及叠层结构来实现。

• 差分信号： 高速信号常采用差分对传输，两根信号线传输相位相反的信号。PCB设计需要确保两根线的长度和阻抗严格匹配，以抑制共模噪声和提高抗干扰能力。

• 回流路径： 为高速信号提供清晰、完整的低阻抗回流路径（通常是地平面），避免回流路径中断或过长导致的地弹和串扰。

• 过孔优化： 高频信号经过通孔时会引入寄生电感和电容，影响信号完整性。设计时会优化过孔尺寸、增加回流过孔（缝合过孔）或采用背钻（Backdrilling）技术去除多余的桩，以减少信号反射和损耗。

• 散热设计： 高频/高速芯片功耗通常较大，板子需要良好的散热设计，如大面积铜皮、散热过孔、外部散热器等。

作用

高频/高速板的作用是为现代高性能电子系统提供可靠的信号传输平台：

• 支持高数据速率： 能够稳定传输GHz级甚至更高频率的信号，满足大数据量传输需求。

• 确保信号完整性： 减少信号衰减、反射、串扰、时序抖动等问题，保证数据传输的准确性。

• 提升系统性能： 为处理器、内存、通信芯片等提供稳定的电气环境，确保系统运行在高效率。

• 抑制电磁干扰： 通过良好的接地设计和阻抗控制，有效抑制EMI/EMC问题。

特点

• 特殊基材： 使用低Dk、低Df的材料，成本较高。

• 严格的阻抗控制： 对线宽、介质厚度、叠层设计有极其严格的要求。

• 精密的布线工艺： 更细的线宽线距，更精确的层间对准。

• 复杂的叠层设计： 通常采用多层结构，并有专门的电源层和地层。

• 优秀的信号完整性： 损耗低、反射少、串扰小。

• 制造成本高昂： 材料和工艺复杂性导致成本显著增加。

• 设计挑战性大： 需要专业的仿真工具和经验丰富的工程师。

引脚功能

高频/高速板中的“引脚功能”更多地体现在传输线结构和过孔优化上：

• 传输线（Transmission Line）： 高速信号线不再是简单的“走线”，而是被视为具有特定阻抗的传输线（如微带线、带状线），其几何形状和周围环境严格控制。

• 差分对（Differential Pair）： 高速信号常常以差分对形式传输，要求两根线长度、阻抗、耦合度严格匹配。

• 背钻（Backdrilling）： 对于通孔，如果信号不需要穿过所有层，可以通过背钻技术将多余的孔壁去除，以消除孔桩带来的寄生效应，改善信号质量。

• 缝合过孔（Stitching Via）： 用于将相邻的接地平面在不同层之间连接起来，提供低阻抗的回流路径，减少EMI。

• BGA/CSP封装焊盘： 用于连接高密度、高速的芯片，其下方通常需要大量的微孔和盲埋孔来扇出信号。

功能

高频/高速板的功能是支持现代电子设备中的高速数据处理和通信：

• 处理器和内存接口： CPU、GPU与DDR内存之间的信号传输。

• 高速串行总线： PCIe、USB 3.0/4.0、SATA、Ethernet（10G/25G/40G/100G）。

• 射频微波电路： 雷达、无线通信（5G、Wi-Fi 6/7）、卫星通信。

• 光通信模块： 光模块内部的高速电信号处理。

• 数字信号处理（DSP）： 高速AD/DA转换、图像处理。

• 测试测量设备： 示波器、频谱分析仪等。

应用到哪些产品上面

高频/高速板是现代高性能电子产品的核心：

• 服务器、数据中心设备

• 网络通信设备（高端路由器、交换机、5G基站）

• 超级计算机

• 高性能图形卡（GPU）

• 测试测量仪器

• 雷达系统、卫星通信设备

• 汽车ADAS系统（毫米波雷达、高带宽数据总线）

• 高端医疗影像设备

• 航空航天电子

能替代哪些常见型号

高频/高速板通常无法被传统FR-4多层板完全替代，尤其是在GHz频率和高速信号完整性要求严格的应用中。

• 替代对象： 在某些中等频率和速度要求下，优化设计的多层FR-4板可能在成本上具有优势，通过严格的阻抗控制、差分对布线和良好的接地设计来提升性能。

• 发展方向： 随着信号频率和数据速率的不断提高，对PCB材料和制造工艺的要求将越来越高，可能会出现更多新型的低损耗材料和更精密的加工技术，如超薄PCB、光电混合PCB等。

八、 散热PCB (Metal Core PCB, MCPCB)

介绍

散热PCB，也称为金属基PCB（Metal Core PCB, MCPCB）或热管理PCB，是一种专门设计用于解决高功率元器件散热问题的印刷电路板。与传统的FR-4基材不同，MCPCB的核心基材是导热性能优异的金属，通常是铝合金或铜。通过将发热元器件直接安装在MCPCB上，元器件产生的热量可以迅速通过金属基板传导出去，从而有效降低元器件的工作温度，提高其可靠性和寿命。

工作原理

散热PCB的核心工作原理是利用金属基材的高导热性将热量从发热元器件快速传递到外部散热装置。

• 层压结构： MCPCB通常由三部分组成：

1. 电路层： 最上层，与传统PCB类似，包含铜箔蚀刻的电路图案。

2. 绝缘导热层（介电层）： 位于电路层和金属基材之间，这是一种薄而具有高导热性能和良好绝缘性能的材料（如环氧树脂填充陶瓷粉末）。它的作用是将电路层与金属基材绝缘，同时高效传导热量。

3. 金属基材： 最底层，通常是铝板（成本较低、重量轻）或铜板（导热性更好、成本更高）。它是主要的散热通道和机械支撑。

• 热传导路径： 元器件产生的热量首先通过焊盘传导到电路层的铜箔，然后迅速穿过薄薄的绝缘导热层，最终传递到大面积的金属基材。金属基材再将热量扩散到整个板子，并通过与散热器或产品外壳的接触进行散发。

• 过孔辅助散热： 在某些设计中，会使用热过孔（Thermal Via）或导热槽，将元器件下方的热量直接导向金属基板，进一步增强散热效果。

作用

散热PCB的主要作用是解决电子产品中的热量管理问题：

• 高效散热： 快速有效地将热量从发热元器件中导出，防止元器件过热损坏。

• 延长元器件寿命： 降低工作温度，显著提高LED、功率器件、处理器等发热元器件的可靠性和寿命。

• 提升系统稳定性： 避免因热量累积导致系统性能下降或死机。

• 缩小产品体积： 通过更高效的散热，有时可以减少或取消对大型外部散热器的需求。

• 提高功率密度： 允许在较小的空间内集成更高功率的元器件。

特点

• 优异的导热性能： 金属基材和特殊绝缘层提供远超FR-4的导热能力。

• 高散热效率： 能够有效降低元器件结温。

• 机械强度高： 金属基材提供良好的机械支撑。

• 电磁屏蔽： 金属基材在一定程度上也具有电磁屏蔽作用。

• 成本较高： 特殊材料和制造工艺导致成本高于传统FR-4板。

• 加工限制： 相较于FR-4，金属基材的加工（如钻孔）有一定限制，弯曲性差。

• 单面或双面设计： 常见的是单面（电路层在一侧）MCPCB，也有少数双面MCPCB，但结构更复杂。

引脚功能

散热PCB的“引脚功能”主要是指其散热路径的设计和元器件的安装方式：

• 热焊盘（Thermal Pad）： 高发热元器件（如大功率LED）通常会在其底部设计一个大面积的热焊盘，直接与下方的散热介电层和金属基材连接。

• 散热过孔（Thermal Via）： 在元器件下方的焊盘区域，钻一系列填充或非填充的镀铜孔，将热量从元器件面直接导通到下方的金属基材，形成高效的垂直散热通道。

• 直接芯片粘接（Die Attach）： 在某些极高功率的应用中，芯片可以直接粘接到金属基板上，最大限度地减少热阻。

功能

散热PCB的功能主要集中在高功率和高热密度应用中的热管理：

• LED照明： 驱动大功率LED，确保其稳定发光和长寿命。

• 电源模块： DC-DC转换器、AC-DC电源、逆变器等功率模块。

• 汽车电子： 大灯、车载充电器、动力控制单元（ECU）中的功率驱动部分。

• 电机驱动： 电机控制器、变频器。

• 半导体激光器： 高功率激光二极管驱动。

• 高性能CPU/GPU散热（特殊应用）： 在某些特定的高热流密度芯片封装中，可能会用到金属基板。

应用到哪些产品上面

散热PCB主要应用于高发热、需要高效热管理的产品：

• LED照明产品（路灯、舞台灯、工矿灯、大功率LED模组）

• 电源模块（开关电源、UPS电源）

• 汽车电子（车载LED灯、电机驱动、电动汽车充电桩）

• 工业自动化设备（变频器、伺服驱动器）

• 太阳能逆变器

• 通信基站的功率放大器模块

• 大功率音频功放

能替代哪些常见型号

散热PCB的主要作用是替代或增强传统FR-4板在散热方面的能力。

• 替代对象： 在高发热应用中，MCPCB直接替代了传统的FR-4多层板，因为FR-4的导热系数远低于金属。

• 替代方案： 如果不使用MCPCB，则可能需要在FR-4板上采用更复杂的散热措施，如：

• 增加散热过孔阵列： 在元器件下方放置大量镀铜孔，将热量导入PCB的内部铜层或背面。

• 增加铜皮面积： 使用大面积的铜皮作为散热路径。

• 外部散热器： 通过导热硅脂或导热垫将元器件热量传导到外部铝散热器上。

• 热管、均热板： 更高级的被动散热方案。 但这些方案往往不如MCPCB直接且高效。

• 发展方向： 随着电子产品功率密度的增加，MCPCB技术将不断发展，可能会出现更高导热系数的介电层材料、更复杂的金属基板结构以及与液冷等更先进散热技术的结合。

九、 特殊基材板 (Special Substrate PCB)

介绍

特殊基材板是指那些为了满足特定应用需求（如高频、高压、耐高温、耐腐蚀、低介电损耗等）而采用非传统FR-4基材的PCB。这些特殊基材通常具有优异的电气、热学、机械或化学性能，能够在严苛的工作环境下保持电路的稳定性和可靠性。常见的特殊基材包括陶瓷、聚四氟乙烯（PTFE，如Teflon）、高性能碳氢化合物树脂等。

工作原理

特殊基材板的工作原理在于利用基材本身的独特物理和化学性质来优化电路性能。

• 陶瓷基板：

• 高导热性： 氧化铝（Al2O3）、氮化铝（AlN）、氮化硅（Si3N4）等陶瓷具有比FR-4高得多的导热系数，适合高功率密度模块的散热。

• 高介电常数（在某些应用中是优势）： 有些陶瓷材料具有高介电常数，适合制作小型化的高频器件。

• 低热膨胀系数： 与半导体芯片的热膨胀系数接近，可以减少热应力，提高芯片封装的可靠性。

• 高频特性优异： 损耗低，在高频段表现稳定。

• PTFE（特氟龙）基板：

• 极低介电常数（Dk）和介电损耗（Df）： 这是PTFE最显著的特点，使其成为高频微波/射频电路的理想选择，可最大限度减少信号衰减和失真。

• 优异的耐温性和化学稳定性： 能在极端温度和腐蚀性环境中工作。

• 碳氢化合物树脂基板： 一些高性能碳氢化合物树脂（如聚苯醚PPO/PPE）介电常数和损耗介于FR-4和PTFE之间，提供了一种性价比更高的高频解决方案。

• 聚酰亚胺（PI）基板： 除了用于柔性板，PI基板在某些刚性或半刚性板中也因其优异的耐高温性和尺寸稳定性而应用于极端环境。

作用

特殊基材板的作用是突破FR-4基材的性能瓶颈，满足特定应用领域的严苛要求：

• 极端环境适应性： 能够在高温、低温、潮湿、腐蚀性介质或高频环境下稳定工作。

• 优化高频/射频性能： 极低损耗确保GHz甚至THz级信号的完整传输。

• 高效散热： 陶瓷基板为大功率模块提供直接、高效的散热路径。

• 高可靠性： 在长期工作和复杂环境中保持性能稳定。

• 小型化和集成： 高性能材料有时能实现更小尺寸的电路设计。

特点

• 性能卓越： 在特定性能（如高频、散热、耐温、耐腐蚀）方面远超FR-4。

• 成本高昂： 材料和加工工艺特殊，成本远高于FR-4。

• 制造难度大： 许多特殊基材难以加工，需要专用设备和技术。

• 应用领域窄： 针对特定高端应用。

• 材料种类繁多： 根据不同的应用需求，有多种基材可供选择。

引脚功能

特殊基材板的“引脚功能”与传统PCB类似，但因材料特性，其焊盘、通孔和表面处理会根据基材类型进行优化：

• 陶瓷基板： 表面通常会进行金属化处理（如镀镍金、银、铜），以形成可焊接的焊盘和走线。孔通常通过激光钻孔或机械钻孔制成。由于陶瓷的硬度高，加工更困难。

• PTFE基板： 铜箔与PTFE的附着力较弱，需要特殊表面处理或粘接技术。过孔通常需要特殊的钻孔和电镀工艺，以确保可靠性。

• 引脚设计： 由于高频特性，引脚（过孔）设计需要考虑寄生效应，尽可能短、少。

功能

特殊基材板的功能是实现传统PCB无法满足的极端性能需求：

• 高频微波射频模块： 功率放大器、混频器、振荡器、滤波器等。

• 高功率密度模块： IGBT模块、LED芯片封装基板。

• 极端环境应用： 航空航天、石油钻探、深海探测等。

• 高精度传感器： 陶瓷基板的尺寸稳定性使其适合高精度传感器。

• 毫米波/太赫兹通信： 用于下一代超高频通信设备。

应用到哪些产品上面

特殊基材板主要应用于高端、专业和特殊领域的电子产品：

• 雷达系统、卫星通信设备

• 5G/6G通信基站的高频前端模块

• 航空航天、军事电子设备

• 大功率LED封装、半导体激光器

• 工业高频加热设备

• 医疗成像设备

• 汽车毫米波雷达

• 高精度传感器、探测器

• 微波炉、通讯天线

能替代哪些常见型号

特殊基材板通常不被传统FR-4板替代，因为FR-4无法满足其特定的性能指标。

• 替代对象： 它们是针对特定高性能需求而生，而非替代常见型号。

• 替代方案： 如果在某些情况下，对高频/散热要求不那么极致，可能会尝试使用优化设计的高性能FR-4或低Dk/Df的普通多层板，但性能会大打折扣。

• 发展方向： 随着电子技术的发展，对特殊基材的需求将持续增长，新的高性能材料和更经济的制造工艺将不断涌现。

十、 封装基板 (Package Substrate)

介绍

封装基板，也称为芯片封装基板或IC基板，是一种特殊类型的PCB，其主要作用是连接半导体芯片（Die）与外部电路系统。它位于芯片和PCB主板之间，是芯片封装的组成部分。封装基板具有极高的布线密度、超细线宽线距、微米级的层间互连（如超细线、微盲孔），能够满足芯片内部数千个I/O引脚与外部世界进行高速、稳定电气连接的需求。它是半导体先进封装技术的核心之一。

工作原理

封装基板的工作原理是提供一个物理和电气接口，实现芯片与主板之间的“桥梁”功能。

• 细微布线： 芯片的引脚间距（Pitch）非常小，封装基板需要实现比普通PCB更细的线宽和线距，以扇出这些密集的I/O。

• 微孔互连： 大量使用微米级的激光盲孔和埋孔，实现多层内部连接，例如将芯片倒装（Flip-chip）焊接到基板上，再通过微孔将信号引到基板的另一面。

• 材料选择： 基板材料需要具有低热膨胀系数、低介电常数和低介电损耗，以匹配芯片的热膨胀特性并支持高频信号传输。常见的基材包括BT树脂（Bismaleimide Triazine）、ABF（Ajinomoto Build-up Film）等。

• 电源/地分配： 提供稳定的电源和地平面，确保芯片在高频工作时获得纯净的电源，并有效抑制噪声。

• 散热： 对于高功耗芯片，封装基板还需要具备良好的散热能力，可能集成散热孔或与散热器接口。

作用

封装基板在整个电子系统中扮演着至关重要的角色：

• 电气连接： 为芯片提供与外部主板的电气通路，传输数据、时钟和电源。

• 信号传输： 确保高速信号在芯片与主板之间传输时的完整性。

• 电源分配： 为芯片提供稳定的电源和地，降低电源噪声。

• 热管理： 将芯片产生的热量有效导出。

• 机械支撑： 为脆弱的芯片提供稳定的物理支撑和保护。

• 尺寸适配： 将微小的芯片引脚间距转换为主板可以接受的较大焊盘间距。

特点

• 超高布线密度： 是所有PCB类型中布线密度最高的，线宽线距和孔径均在微米级。

• 多层结构： 通常有8层到几十层，以容纳复杂的布线。

• 极高的工艺精度： 需要最先进的激光钻孔、电镀、蚀刻和压合技术。

• 特殊材料： 使用高性能、低热膨胀、低损耗的基材。

• 成本极高： 材料和制造工艺的复杂性导致其成本非常昂贵。

• 与芯片封装工艺紧密结合： 其设计和制造与芯片封装技术息息相关。

引脚功能

封装基板的“引脚功能”是其核心技术体现：

• 芯片连接焊盘： 用于连接芯片的焊点（如倒装芯片的Bump或引线键合的Bond Pad），这些焊盘间距极小。

• 微盲孔/埋孔： 用于层间互连，尺寸通常在20-80微米，比HDI板的微孔更小。

• 扇出布线： 将芯片极密集的引脚通过微孔和超细走线扇出到基板外部，以便与主板连接。

• BGA/LGA焊盘阵列： 基板的底部通常是BGA（Ball Grid Array）或LGA（Land Grid Array）焊盘阵列，用于与主板焊接。

功能

封装基板的功能是实现芯片级别的互连和系统集成：

• CPU/GPU封装： 计算机处理器、显卡的核心封装基板。

• 存储器封装： DDR内存、NAND Flash、SSD控制器。

• ASIC/FPGA封装： 专用集成电路、可编程逻辑器件的封装。

• 高频通信芯片： 射频收发器、基带处理器。

• 高性能SoC（System-on-Chip）封装： 集成多功能模块的单芯片系统。

应用到哪些产品上面

封装基板广泛应用于所有需要高性能芯片的电子产品：

• 智能手机、平板电脑的核心处理器（AP/Modem）

• 笔记本电脑、台式电脑的CPU、GPU、内存模块

• 服务器、数据中心的中央处理器、网络处理器

• 高端网络设备、通信基站的核心芯片

• 汽车电子中的高级驾驶辅助系统（ADAS）芯片

• 人工智能（AI）加速器芯片

• 固态硬盘（SSD）控制器芯片

能替代哪些常见型号

封装基板是芯片封装的必需组成部分，它无法被任何常规PCB类型替代。

• 替代对象： 封装基板本身不替代其他“型号”，而是作为芯片与系统之间不可或缺的过渡层。

• 替代方案： 在没有封装基板的情况下，芯片需要直接通过引线键合（Wire Bonding）或倒装焊（Flip-chip）技术连接到PCB主板上。然而，对于高I/O数、高速率的芯片，直接连接到主板会面临布线密度不足、信号完整性差、热管理困难等诸多挑战。因此，封装基板是现代高性能芯片封装的必然选择。

• 发展方向： 封装基板技术正朝着更细线宽线距（如2/2μm甚至1/1μm）、更多层数、更小孔径、更优异的高频特性以及与异构集成（如Chiplet）相结合的方向发展，如SLP（Substrate-Like PCB）、FC-BGA（Flip-Chip Ball Grid Array）、**FC-CSP（Flip-Chip Chip Scale Package）**等。

总结

PCB的种类繁多，从最基础的单面板到复杂的封装基板，每一种类型都承载着特定的技术使命，并在电子产品的演进中扮演着不可或缺的角色。

• 单面板以其简单和低成本，在基础消费电子中占有一席之地。

• 双面板通过两面布线和通孔连接，成为通用电子产品的主流选择。

• 多层板通过增加层数和内部互连，显著提升了电路密度和电气性能，是高性能电子设备的基础。

• HDI板则在多层板的基础上进一步微缩，以其激光微孔和顺序积层技术，推动了智能手机等产品的极致小型化。

• 柔性板以其可弯曲、可折叠的特性，为三维空间布线和动态连接提供了解决方案。

• 刚柔结合板融合了刚性与柔性的优点，是复杂、高端产品的理想选择，简化了系统集成。

• 高频/高速板则通过特殊材料和精密设计，确保了GHz以上信号的完整传输，是通信、计算领域的核心。

• 散热PCB通过金属基材的高导热性，解决了大功率元器件的散热难题。

• 特殊基材板则针对极端环境或特定性能（如超高频、耐腐蚀）提供了专业的解决方案。

• 封装基板作为芯片与主板之间的桥梁，以其极致的布线密度和微米级互连，支撑着现代高性能芯片的运行。

理解这些不同种类PCB的特点、工作原理和应用，对于电子工程师进行产品设计、选型以及故障排除至关重要。随着电子产品向着更高性能、更小尺寸、更复杂功能和更严苛环境适应性的方向发展，PCB技术也将持续创新，不断涌现出新的材料、新的工艺和新的结构，以满足未来电子世界的无限可能。
