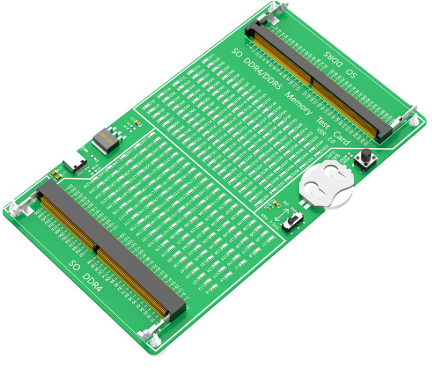

DDR5 PCB是指用于DDR5同步动态随机存取存储器模块的印刷电路板。DDR5是继DDR4之后的最新一代内存标准，它带来了显著的性能提升和技术变革。要详细介绍DDR5 PCB，我们需要从DDR5内存本身的技术特点、PCB设计面临的挑战、关键设计原则、制造工艺、测试与验证等方面进行深入探讨。

DDR5内存技术概述

DDR5（Double Data Rate 5）内存是JEDEC（固态技术协会）发布的新一代内存标准，旨在满足现代高性能计算对更高带宽、更大容量和更低功耗的需求。相较于DDR4，DDR5在多个方面进行了重大改进：

更高的带宽和传输速率：DDR5的每引脚数据传输速率起始于4800MT/s，并有望达到甚至超过8400MT/s，而DDR4的最高速率通常在3200MT/s左右。这主要得益于更小的I/O电压摆幅和更精细的时序控制。

更大的容量支持：DDR5单个内存颗粒的容量可以达到64Gb，而DDR4通常为16Gb。这意味着DDR5内存模块能够提供更大的单条容量，例如单条128GB甚至256GB的内存条将成为可能，这对于服务器和数据中心应用至关重要。

电源管理集成（PMIC）：DDR5内存模块将电源管理IC（PMIC）从主板移到了内存模块本身。这一改变使得电源管理更加精细化和本地化，有助于提高电源效率，降低功耗，并简化主板的设计。PMIC的引入使得内存模块能够更有效地控制和调节电压，从而优化性能并减少能耗。此外，PMIC的集成还减少了主板上复杂的电源布线需求，为主板设计提供了更大的灵活性。

双通道DIMM架构：与DDR4的一个64位数据通道不同，DDR5将DIMM（双列直插内存模块）内部的64位通道（包括8位ECC）划分为两个独立的32位（+4位ECC）子通道。这种双通道架构使得内存控制器可以同时访问两个子通道，从而提高内存访问效率，降低延迟。这种内部通道的拆分在逻辑上将一个传统的内存模块视为两个独立的、更小的模块，每个模块都有自己的数据路径和控制信号，这使得数据传输更加并行化。

改进的ECC（错误校验码）：DDR5在每个子通道中都集成了片上ECC，可以纠正内存颗粒内部的错误，提高了数据完整性和系统可靠性。这与传统的DIMM ECC不同，后者主要用于纠正内存模块与内存控制器之间传输过程中产生的错误。片上ECC的引入使得DDR5在数据可靠性方面有了质的飞跃，尤其对于关键任务应用如服务器和数据中心而言，这能显著降低数据损坏的风险。

新的突发长度和预取机制：DDR5支持BL16（突发长度16），而DDR4支持BL8。更高的突发长度意味着在一次内存访问中可以传输更多的数据，从而提高数据传输效率。同时，DDR5采用了16n预取架构，相较于DDR4的8n预取，能够更快地将数据从内存颗粒加载到I/O缓冲器，进一步提升带宽。

VDD/VDDQ/VPP电压降低：DDR5的工作电压从DDR4的1.2V进一步降低到1.1V，这有助于降低功耗，尤其是在大规模部署的服务器机房中，能源效率的提升意义重大。更低的电压也意味着更少的热量产生，有助于提高内存系统的稳定性。

DDR5 PCB设计面临的挑战

DDR5内存的诸多技术改进，也给PCB设计带来了前所未有的挑战。要确保DDR5内存模块稳定、高效地运行，PCB设计必须在信号完整性、电源完整性、热管理、制造工艺等方面进行严格的考量和优化。

信号完整性（SI）挑战

DDR5更高的传输速率（4800MT/s以上）意味着信号的上升和下降时间变得极短，任何微小的阻抗不匹配、串扰、反射都可能导致信号失真，进而引发数据错误。

高速信号传输：DDR5的信号频率达到数GHz，使得信号传输线更像是射频传输线，而非传统的数字信号线。在这种频率下，传输线的阻抗控制变得极其关键。微小的线宽变化、介电常数不均匀性都可能导致阻抗不匹配，进而引起信号反射，降低信号质量。

串扰：相邻信号线之间的电磁耦合会引起串扰。在DDR5的高速环境下，即使是很小的串扰也可能导致信号电平错误，尤其是在数据线和地址/控制线密集排列的区域。有效的布局和走线策略，如增加线间距、使用差分对走线、地线隔离等，对于抑制串扰至关重要。

反射：当信号在传输线上遇到阻抗不匹配时，一部分能量会反射回源端，导致信号波形失真。DDR5对信号完整性要求极高，任何反射都可能导致眼图闭合，从而无法正确识别数据。因此，需要精确的阻抗匹配、端接电阻以及优化的走线长度来最大限度地减少反射。

时序裕量紧张：DDR5的数据传输窗口非常窄，这意味着任何时序抖动或延迟都可能导致数据锁存失败。PCB走线的长度、过孔的数量和类型、以及不同信号线之间的长度匹配都直接影响时序。精确的长度匹配对于确保同步信号和数据信号同时到达接收端至关重要。

电源完整性（PI）挑战

PMIC的集成和更低的供电电压使得DDR5 PCB的电源完整性设计变得更为复杂和关键。稳定的电源供应是DDR5稳定运行的基石。

低电压大电流：DDR5的工作电压为1.1V，但随着数据速率和容量的增加，瞬态电流需求也会急剧增大。这意味着电源分配网络（PDN）必须能够提供稳定、低噪声的电源，以应对瞬态负载变化。任何电压跌落（IR Drop）或电源噪声都可能导致内存操作不稳定。

PMIC集成：PMIC直接集成在DIMM上，虽然简化了主板设计，但对DIMM内部的电源分配网络提出了更高的要求。PMIC本身需要稳定的输入电源，并为DDR5颗粒提供多路稳定的输出电压。PCB必须提供足够的电源平面和去耦电容，以确保PMIC能够高效工作。

去耦电容布局：有效的去耦电容布局是确保电源完整性的关键。去耦电容用于在瞬态电流需求变化时提供本地的电荷存储，抑制电压纹波。在DDR5 PCB上，需要策略性地放置大量不同容值的去耦电容，以覆盖从高频到低频的电源噪声抑制需求。电容的寄生电感和电阻也必须纳入考量。

电源/地平面设计：为了最小化电源阻抗和IR Drop，DDR5 PCB通常需要多层电源和地平面。这些平面需要足够厚实以承载大电流，并保持连续性以提供低阻抗路径。合理的平面分割和连接方式对于避免地弹（Ground Bounce）和电源噪声至关重要。

热管理挑战

DDR5更高的运行频率和PMIC的集成会产生更多的热量。有效的散热设计对于确保DDR5内存的长期稳定性和可靠性至关重要。

发热源增加：DDR5内存颗粒本身在高频率下会产生更多热量。此外，PMIC的集成意味着它也会成为一个新的主要发热源。这些热量如果不能及时散发，会导致内存颗粒和PMIC温度过高，进而影响性能和寿命。

散热路径：PCB本身可以作为一部分散热路径，通过铜平面将热量传导出去。但对于DDR5 DIMM，通常还需要额外的散热解决方案，如散热片。PCB设计需要考虑散热片与发热器件的接触面积，以及如何通过PCB内部的导热孔（Thermal Via）将热量从器件底部传导到散热片。

温度敏感性：内存颗粒的性能和稳定性与温度密切相关。过高的温度可能导致时序不稳定，甚至数据错误。因此，DDR5 PCB设计必须确保在各种工作负载下，所有关键组件的温度都保持在安全范围内。

制造工艺和成本挑战

DDR5 PCB对制造工艺的要求更高，这也会增加制造成本。

高层数PCB：为了满足信号完整性和电源完整性要求，DDR5 DIMM通常需要10层甚至更多层的PCB。更多的层数意味着更复杂的叠层设计和更高的制造成本。

高精度加工：DDR5信号的传输速度快，对走线的线宽、线距、孔径等加工精度要求极高，微小的偏差都可能影响性能。需要采用先进的PCB制造工艺，如激光钻孔、精细线路蚀刻等。

材料选择：DDR5 PCB需要选择具有低损耗、稳定介电常数和低热膨胀系数的高性能介电材料。例如，一些低损耗的FR4材料或更高级的材料（如Megtron 6、Nelco N4000系列等）可能被用于DDR5 PCB，这些材料通常比标准FR4更昂贵。

阻抗控制：对PCB制造厂商来说，实现并维持DDR5信号线的精确阻抗控制是一个巨大的挑战。这需要严格控制板材厚度、介电常数、铜箔厚度以及蚀刻工艺的均匀性。

DDR5 PCB关键设计原则

为了应对上述挑战，DDR5 PCB设计必须遵循一系列严格的原则和最佳实践。

叠层设计（Stack-up Design）

叠层设计是DDR5 PCB设计的基石，直接影响信号完整性、电源完整性和EMI（电磁干扰）性能。

优化层数：DDR5 DIMM通常采用10层或12层板。合理的层数分配可以为高速信号提供独立的信号层，为电源和地提供稳定的参考平面，同时避免层间串扰。例如，常见的DDR5 DIMM叠层可能包括：信号层、地平面、信号层、电源平面、信号层、地平面等，并确保高速信号层紧邻参考平面。

信号层与参考平面：每个高速信号层都应该紧邻一个完整的参考平面（地平面或电源平面）。这有助于提供稳定的信号回流路径，减少环路面积，从而降低EMI并改善信号完整性。例如，数据信号和地址/控制信号层通常会夹在两个地平面之间。

介电材料选择：选择低介电损耗（Low Dissipation Factor, Df）和稳定介电常数（Dielectric Constant, Dk）的材料至关重要。DDR5的高频率使得信号在介质中的损耗变得显著。高质量的FR4材料或更专业的低损耗材料（如高速板材）可以有效降低信号衰减，确保信号完整性。同时，材料的介电常数需要精确控制，以实现精准的阻抗匹配。

层间距控制：精确控制层间距对于阻抗控制和串扰抑制至关重要。较小的层间距可以减少信号线与参考平面之间的耦合，从而减小阻抗变化，同时也有助于减小层间串扰。

阻抗控制和走线策略

精确的阻抗控制是DDR5高速信号传输的先决条件。

差分对走线：DDR5的大多数高速信号（如时钟、数据选通DQS）都采用差分信号传输。差分对走线可以有效抑制共模噪声，提高抗干扰能力。差分对的走线应严格等长、等距，保持紧密耦合，以确保共模噪声被有效抑制，同时控制差分阻抗在100欧姆左右。

受控阻抗走线：所有DDR5信号线都必须进行严格的阻抗控制，通常为50欧姆单端阻抗。这需要精确计算线宽、介电常数、铜厚和与参考平面的距离。在PCB设计软件中，应使用阻抗计算工具来辅助设计，并在制造时进行阻抗测试。

等长走线：DDR5对信号时序要求极高，因此需要严格控制同一组信号（如数据总线中的DQ信号）的走线长度匹配。任何长度偏差都可能导致信号到达时间不一致，引发数据错误。通常使用蛇形走线（Serpentine Traces）来匹配长度，但需要注意蛇形走线的弯曲半径和线间距，避免引入新的信号完整性问题。

避免过孔过多：过孔（Via）在高速信号路径中会引入额外的寄生电感和电容，影响信号完整性。应尽量减少高速信号线上的过孔数量。如果必须使用过孔，应选择直径小、焊盘小的高速过孔（如盲埋孔），并确保过孔的回流路径连续。

信号隔离：敏感信号（如时钟信号）应与噪声源信号（如高速数据线）保持足够的距离，或者使用地线进行隔离，以减少串扰。

电源完整性设计

稳定的电源供应是DDR5稳定运行的基础。

低阻抗电源分配网络（PDN）：DDR5 DIMM需要低阻抗的PDN，以确保在瞬态电流变化时电压跌落最小。这通过使用宽而连续的电源平面和地平面来实现。电源平面和地平面应尽可能地靠近，形成耦合电容，以提供天然的去耦作用。

去耦电容布局：策略性地放置不同容值的去耦电容（包括大容量电容、中容量电容和高频小容量电容）在所有电源引脚附近。大容量电容用于应对低频电流需求，小容量电容用于抑制高频噪声。电容的焊盘应尽可能大，过孔应尽可能多且靠近引脚，以减小寄生电感。

PMIC供电：PMIC的输入和输出电源路径需要特别注意。为PMIC提供独立的、低噪声的输入电源，并确保其输出到DDR5颗粒的电源路径具有极低的阻抗和充分的去耦。

接地策略：所有地平面都应该良好地连接，形成一个大的、连续的低阻抗地参考平面。避免“地弹”和地回路噪声，可以通过使用多个地过孔将不同层的地平面连接起来。

热管理设计

有效的散热方案对于DDR5的长期稳定性和可靠性至关重要。

铜厚和铜面利用：利用PCB内部的铜层作为散热路径。增加铜层的厚度可以提高导热能力。在发热量大的区域（如DDR5颗粒和PMIC下方），可以铺设大面积的铜平面，并打上大量的导热孔（Thermal Via）将其连接到其他层，将热量传导出去。

散热片集成：DDR5 DIMM通常会安装散热片。PCB设计需要确保散热片能够与发热器件（如内存颗粒、PMIC）进行有效接触，通常通过导热垫片实现。PCB的布局应为散热片提供足够的安装空间和支撑。

空气流通：在系统层面，确保机箱内部有足够的空气流通，有助于将DDR5 DIMM上的热量带走。PCB设计虽然不能直接控制系统散热，但合理的元器件布局可以避免局部热点。

布局规划

合理的布局规划可以从源头上解决许多信号和电源完整性问题。

DDR5颗粒布局：DDR5颗粒应尽可能均匀地分布在DIMM板上，以平衡热负荷和信号走线长度。颗粒与颗粒之间应保持适当的距离，以避免信号串扰和热量积累。

PMIC位置：PMIC应放置在靠近DDR5颗粒的中心位置，以缩短电源路径，并方便电源分配。

连接器布局：DIMM连接器（金手指）的布局要考虑到与主板连接的阻抗匹配和信号完整性。确保连接器区域的电源和地平面连续，并且信号线能够平滑过渡到主板。

重要信号路径优化：对时钟（CK）、数据选通（DQS）、命令/地址（CA）等关键信号进行优先布局和走线。这些信号的长度匹配、阻抗控制和串扰抑制最为关键。

DDR5 PCB制造工艺

DDR5 PCB的制造工艺比传统PCB更为复杂和精密，需要专业的PCB制造商才能胜任。

高精度蚀刻：D由于DDR5对线宽和线距的精度要求极高（通常在3mil/3mil以下），需要采用高精度的蚀刻工艺，如闪蚀（Flash Etching）或半加成法（Semi-Additive Process, SAP），以确保走线的均匀性和精确度。

激光钻孔（Laser Drilling）：DDR5 PCB通常会使用大量的盲埋孔（Blind and Buried Vias）来连接不同层，以减小信号路径长度和寄生效应。激光钻孔技术可以实现极小孔径和高精度的钻孔。

叠层压合（Lamination）：多层PCB的压合过程对温度、压力和时间控制要求严格，以确保各层之间的粘合强度和层间对齐精度。介电材料的选择和预浸料（Prepreg）的控制也直接影响最终的PCB性能。

阻抗测试：在生产过程中，必须进行阻抗测试（TDR测试），以验证实际制造的走线阻抗是否符合设计要求。不符合要求的板子将被剔除。

表面处理：常用的表面处理方式包括ENIG（化金），以确保良好的可焊性和长期的可靠性。对于高频信号，表面粗糙度也会影响信号传输损耗，因此需要选择平整度高的表面处理工艺。

AOI/AXI检测：自动光学检测（AOI）和自动X射线检测（AXI）用于检查PCB的各种缺陷，如开路、短路、少铜、多铜等。对于DDR5这样高精度的板子，这些检测是必不可少的。

DDR5 PCB测试与验证

DDR5 PCB制造完成后，需要进行一系列严格的测试和验证，以确保其满足DDR5标准和设计要求。

裸板测试（Bare Board Test）：包括开短路测试，检查PCB是否存在断路或短路问题。对于DDR5 PCB，还需要进行阻抗测试，以验证受控阻抗走线的精度。

信号完整性测试：使用高速示波器、矢量网络分析仪（VNA）等设备对DDR5信号进行测试。

• 眼图测试（Eye Diagram Test）：通过观察眼图的张开程度来评估信号质量。DDR5对眼图的开口高度和宽度要求极高，任何信号失真都会导致眼图闭合。

• 抖动测试（Jitter Test）：测量信号的时序抖动。DDR5的时序裕量很小，任何过大的抖动都会影响数据传输的可靠性。

• S参数测量（S-Parameter Measurement）：通过VNA测量传输线的S参数，评估信号损耗、反射和串扰特性。这些数据可以用于精确的模型验证和性能预测。

电源完整性测试：使用高速示波器和电源纹波探头测量电源电压的稳定性、噪声和瞬态响应。确保在各种负载条件下，电源电压波动在DDR5规范允许的范围内。

热测试：在DDR5 DIMM上电运行并进行压力测试时，使用热成像仪或热电偶测量内存颗粒和PMIC的温度。确保在最高工作负载下，所有关键组件的温度都保持在安全操作范围内，不会过热。

功能测试：将DDR5 DIMM插入兼容的主板，运行各种内存测试程序（如Memtest86+、AIDA64等），验证内存的读写功能、稳定性、容量和带宽是否符合预期。

长期可靠性测试：包括高温高湿测试、温度循环测试、振动测试等，模拟内存模块在不同环境条件下的长期运行情况，评估其可靠性和耐久性。

DDR5 PCB的发展趋势

随着DDR5技术的不断演进和更高带宽的需求，DDR5 PCB设计将继续面临新的挑战和发展机遇。

更高的传输速率：未来的DDR5标准将继续提高数据传输速率，可能达到8400MT/s甚至更高。这将对PCB材料、制造精度和信号完整性设计提出更严苛的要求。需要更低损耗的介电材料，以及更精细的走线和过孔技术。

更复杂的封装技术：为了实现更高的集成度和更小的尺寸，可能会出现更先进的DDR5颗粒封装技术，如芯片堆叠（Chip Stacking）或3D封装。这将对PCB的布线密度和层数提出更高要求。

AI和数据中心需求：人工智能、机器学习和高性能计算对内存带宽和容量的需求是无止境的。DDR5 PCB将继续朝着更高性能、更大容量、更低功耗的方向发展，以满足这些前沿应用的需求。

异构集成：未来可能会出现将DDR5内存与其他功能（如AI加速器）进行异构集成的情况，这将使PCB设计变得更加复杂，需要考虑不同功能模块之间的协同工作和接口兼容性。

自动化设计与仿真：随着DDR5设计复杂度的增加，自动化设计工具和精确的仿真模型将变得越来越重要。AI驱动的设计优化和实时仿真将帮助工程师更快、更准确地完成DDR5 PCB设计。

总结

DDR5 PCB不仅仅是一块简单的电路板，它是DDR5内存技术的核心载体，承载着高速信号传输、稳定电源供应和高效热管理等关键任务。从最初的DDR5技术标准，到DDR5 PCB所面临的信号完整性、电源完整性、热管理和制造工艺挑战，再到具体的叠层设计、阻抗控制、电源完整性设计和热管理设计原则，以及最终的制造工艺和严格的测试验证，每一个环节都体现了现代电子工程的复杂性和精密性。

DDR5 PCB的设计和制造是多学科交叉的复杂工程，需要深入理解电磁场理论、传输线理论、材料科学、热力学以及先进制造工艺。只有在每一个细节上都做到极致，才能确保DDR5内存能够稳定、高效地运行，充分发挥其在更高带宽、更大容量和更低功耗方面的优势。随着技术的不断进步，DDR5 PCB的设计和制造也将持续演进，以满足未来计算领域不断增长的需求。它的成功应用，将继续推动个人电脑、服务器、数据中心以及人工智能等领域的技术创新和发展。
