PCB板各层详细介绍

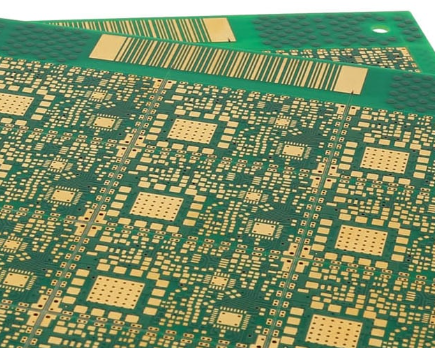

印刷电路板（Printed Circuit Board, 简称PCB）是电子产品中不可或缺的核心组件，它承载着电子元器件，并为它们提供电气连接。从最简单的单层板到复杂的多层板，PCB的每一层都有其独特的功能和作用，共同构成了电路板的强大性能。理解PCB的层结构及其设计原理，对于任何电子工程师或爱好者来说都至关重要。本文将深入探讨PCB的各个层面，从宏观概述到微观细节，为您呈现一个全面而详尽的PCB层结构图景。

一、 PCB概述及其重要性

印刷电路板，顾名思义，是一种通过印刷技术将导电图形（电路）制作在绝缘基材上的板状结构。它不仅仅是元器件的物理支撑体，更是电流和信号传输的“高速公路”。在现代电子设备中，无论是智能手机、电脑、汽车电子，还是航空航天设备，PCB都扮演着核心角色。它的设计和制造水平直接影响着电子产品的性能、可靠性、成本和尺寸。

PCB的出现，彻底改变了电子产品的制造方式。在PCB问世之前，电子元器件之间通过复杂的点对点布线连接，这种方式效率低下、易出错且难以维护。PCB的标准化和自动化生产，极大地提高了电子产品的生产效率和质量。随着电子技术的发展，对PCB的要求也越来越高，从简单的单层板逐渐演变为多层、高密度、高频率的复杂结构。

二、 PCB的基本构成要素

在深入探讨具体层之前，我们先了解构成PCB的几个基本要素：

• 基材（Dielectric/Substrate）：这是PCB的骨架，通常由玻璃纤维布和环氧树脂等绝缘材料复合而成。它提供机械支撑，并确保不同导电层之间的电气绝缘。

• 铜箔（Copper Foil）：这是导电层的主要材料，通过蚀刻形成电路走线、焊盘和平面。铜具有优良的导电性，是信号和电源传输的理想介质。

• 阻焊层（Solder Mask）：覆盖在铜走线和焊盘之外的绝缘保护层，防止锡桥短路，并保护电路免受环境影响。

• 字符层/丝印层（Silkscreen Layer）：用于印刷元器件标识、引脚方向、测试点、警示信息以及公司Logo等，方便组装、调试和维护。

• 表面处理层（Surface Finish Layer）：覆盖在裸露的焊盘上，防止铜氧化，并提高元器件的可焊性。

这些基本要素通过层压、蚀刻、钻孔、电镀等一系列复杂的制造工艺，最终形成功能完备的PCB。

三、 单层PCB：最简朴的开端

单层PCB，顾名思义，只有一层导电图形。它是所有PCB类型中最简单、成本最低的一种。

特征与结构：单层PCB通常由一层绝缘基材（如FR-4）和在其一侧覆盖的一层铜箔组成。铜箔经过蚀刻形成所需的电路图案，然后在其上覆盖一层阻焊层，最后是字符层。元器件通常安装在没有铜箔的一侧，通过钻孔穿过基材，焊接到铜箔层上。

优点：

• 成本低廉： 由于结构简单，制造工艺相对不复杂，因此生产成本最低。

• 制造简单： 生产流程短，良品率高，适合大批量生产。

• 易于调试： 电路走线都在同一平面，肉眼可见，便于检查和维修。

缺点：

• 布线密度低： 所有的走线必须在同一平面上完成，这极大地限制了电路的复杂度和元器件的密度。当电路复杂时，很容易出现走线交叉和冲突，导致无法布通。

• 电磁兼容性（EMC）差： 缺乏地平面和电源平面的支撑，信号回流路径不明确，容易产生电磁辐射和串扰，影响电路的稳定性和抗干扰能力。

• 散热能力有限： 铜层较薄，散热路径单一，对于高功率元器件的散热能力不足。

应用：单层PCB主要应用于对电路复杂度、性能和尺寸要求不高的产品中，例如：

• 家用电器（如遥控器、计算器、简单的LED灯板）

• 电源适配器

• 玩具

• 一些简单的传感器模块

四、 双层PCB：迈向复杂的第一步

双层PCB在单层PCB的基础上增加了另一层导电图形，通常在基材的两侧都覆盖铜箔。这使得电路设计有了更大的灵活性。

特征与结构：双层PCB的核心是双面覆铜板。在绝缘基材的两面都预先覆有一层铜箔。通过钻孔和孔金属化（PTH，Plated Through Hole）技术，可以将两面的电路连接起来。同样，两面都会覆盖阻焊层和字符层。

优点：

• 布线密度提高： 两层布线空间使得电路可以更加复杂，元器件密度可以更高。通过过孔（Via）连接两层，可以实现走线的交叉，解决单层板的布线难题。

• 尺寸更小： 相同功能的电路，双层板可以比单层板做得更小。

• EMC性能改善： 虽然不如多层板，但双层板可以通过合理的地线布局，在一定程度上改善EMC性能。例如，可以在一侧作为信号层，另一侧作为地平面，提供更好的信号回流路径。

缺点：

• 成本增加： 相较于单层板，制造工艺更复杂，需要钻孔和孔金属化，成本有所提高。

• 布线仍有局限： 对于高密度、高频率的复杂电路，两层布线空间仍然有限，难以满足信号完整性和电源完整性的要求。

应用：双层PCB是目前应用最广泛的PCB类型之一，广泛应用于各种中低复杂度、对尺寸和性能有一定要求的产品中，例如：

• 计算机主板的早期版本

• 电源模块

• 通信设备

• 工业控制板

• LED显示屏

• 大部分消费电子产品（如路由器、电视机顶盒）

五、 多层PCB：高性能与高密度的基石

随着电子产品功能日益强大，元器件集成度越来越高，单层和双层PCB已无法满足需求。多层PCB应运而生，它通过将多层导电图形和绝缘层层压在一起，实现了更高的布线密度、更好的电磁兼容性（EMC）和电源完整性（PI）。

特征与结构：多层PCB由多层独立的导电图形层和绝缘层交替堆叠，并通过预浸料（Prepreg）和芯板（Core）进行层压。层与层之间通过各种过孔（如通孔、盲孔、埋孔）进行电气连接。常见的层数有4层、6层、8层，甚至更多，高达几十层。

优点：

• 极高的布线密度： 更多的层提供更多的布线空间，可以容纳更复杂的电路和更多的元器件，实现更高的集成度。

• 优异的EMC性能： 可以专门设置电源层和地层，形成良好的电源和地平面，有效抑制噪声、降低电磁辐射和串扰，提高信号完整性。

• 更好的电源完整性： 稳定的电源和地平面可以提供低阻抗的电源分配网络（PDN），确保元器件获得稳定的电源供应。

• 更小的尺寸： 在相同功能下，多层板可以实现更小的体积和更轻的重量。

• 更好的散热： 内部的铜平面有助于热量传导，改善散热性能。

缺点：

• 制造成本高： 制造工艺复杂，需要多次层压、钻孔和电镀，生产周期长，成本显著增加。

• 设计难度大： 多层板的设计需要考虑层叠结构、阻抗控制、信号完整性、电源完整性、热管理等多个复杂因素，对设计人员的要求更高。

• 维修难度大： 内部层损坏难以检测和修复。

应用：多层PCB广泛应用于几乎所有高性能、高密度、高频率的电子产品中，例如：

• 计算机主板、显卡、内存条

• 服务器、数据中心设备

• 智能手机、平板电脑

• 通信基站、网络设备

• 航空航天、军事设备

• 高端医疗设备

• 高性能工业控制系统

六、 PCB各层面的详细介绍

现在，我们来详细剖析PCB的各个具体层面，了解它们的功能、设计考量和重要性。

1. 信号层 (Signal Layers)

信号层是PCB上承载各种信号走线（如数据信号、时钟信号、控制信号等）的层。它们是电路板的“血管”，负责将电信号从一个元器件传输到另一个元器件。

功能与作用：

• 信号传输： 主要功能是为电路中的各种信号提供导电路径。

• 元器件连接： 通过走线将不同的元器件引脚连接起来，形成完整的电路功能。

设计考虑：

• 阻抗控制： 对于高速信号，走线的特性阻抗必须与信号源和负载的阻抗匹配，以避免信号反射和失真。这需要精确控制走线的宽度、厚度、与参考平面的距离以及介质层的介电常数。

• 信号完整性（Signal Integrity, SI）： 确保信号在传输过程中保持其原始波形，避免过冲、下冲、振铃和串扰。这涉及到合理的走线长度匹配、差分对布线、过孔优化等。

• 串扰（Crosstalk）：当两条走线靠近时，一条走线上的信号会感应到另一条走线上，产生不必要的噪声。设计时需要通过增加走线间距、使用地线隔离、优化层叠结构等方式来抑制串扰。

• 走线规则：

• 最短路径原则： 信号走线应尽可能短，以减少延迟和损耗。

• 避免锐角： 走线应避免90度直角，通常采用45度角或圆弧，以减少信号反射和阻抗不连续。

• 差分对布线： 对于高速差分信号（如USB、HDMI、PCIe），两条走线应等长、等宽、等距并行布线，并与参考平面紧密耦合，以抑制共模噪声。

• 过孔数量： 尽量减少信号走线上的过孔数量，因为过孔会引入寄生电感和电容，影响信号完整性。

• 电源/地平面隔离： 信号层应尽量靠近其参考的电源或地平面，以提供清晰的信号回流路径，减少环路面积。

内外层信号层的区别：

• 外层信号层（Top/Bottom Layer）： 位于PCB的最外侧，可以直接接触空气，也最容易受到外部电磁干扰。外层通常用于布线密度较低的信号，或者需要直接焊接元器件的焊盘。其优点是便于检查和维修。

• 内层信号层（Inner Signal Layer）： 位于PCB内部，被介质层和电源/地层包裹。内层信号受到的外部干扰较小，且可以提供更短的信号回流路径，因此常用于布线高速信号和关键信号。但内层一旦出现问题，维修难度极大。

2. 电源层 (Power Layers)

电源层是专门用于分配电源电压的导电层。在多层PCB中，通常会设置一个或多个电源层，为电路中的所有元器件提供稳定、低噪声的电源。

功能与作用：

• 提供稳定电源： 为板上所有需要特定电压的元器件提供低阻抗的电源通路。

• 降低电源噪声： 作为一个大面积的铜平面，电源层可以起到去耦电容的作用，有效抑制电源噪声，提供稳定的电压参考。

• 散热： 大面积的铜平面也有助于元器件产生的热量传导和散发。

设计考虑：

• 电源平面分割： 如果板上有多种不同的电源电压（如3.3V、5V、1.8V），电源层需要进行分割。分割时应注意避免在高速信号下方分割，以防信号回流路径被阻断，造成EMC问题。

• 去耦电容布局： 去耦电容应尽可能靠近元器件的电源引脚放置，并连接到电源层和地层，以滤除高频噪声，提供瞬态电流。

• 电流密度： 确保电源层的铜厚和面积足以承载所需的电流，避免因电流过大导致压降和发热。

• 电源完整性（Power Integrity, PI）： 确保电源分配网络在所有工作条件下都能提供稳定的电压，并抑制电源噪声。这涉及到电源层和地层的布局、去耦电容的选择和放置、以及电源平面阻抗的优化。

3. 地层 (Ground Layers)

地层是专门用于提供参考电位（通常是0V）的导电层。它在PCB中扮演着至关重要的角色，不仅仅是电流回流路径，更是信号完整性和EMC的关键。

功能与作用：

• 提供参考电位： 为所有信号提供一个稳定的参考零电位。

• 信号回流路径： 信号电流总是需要一个完整的回路。地层为信号提供最短、最低阻抗的回流路径，这对于信号完整性至关重要。

• 屏蔽作用： 作为大面积的铜平面，地层可以有效屏蔽外部电磁干扰，并抑制内部电路产生的电磁辐射。

• 散热： 与电源层类似，地层也能帮助散热。

设计考虑：

• 地平面完整性： 地层应尽可能保持完整，避免大面积的分割或开槽。任何地层的断裂都可能导致信号回流路径不连续，从而引起信号完整性问题和EMC问题。

• 地弹（Ground Bounce）： 当大量电流同时通过地层时，地层上会产生瞬态电压降，导致地电位不稳。设计时应通过增加地层面积、优化过孔布局、合理放置去耦电容等方式来抑制地弹。

• 多点接地与单点接地： 根据电路的频率和复杂度，选择合适的接地方式。高频电路通常采用多点接地（即大面积地平面），以提供低阻抗回流路径；低频电路可能采用单点接地，以避免地环路噪声。

• 与信号层的耦合： 信号层应紧邻地层或电源层，以提供紧密的耦合，确保信号回流路径的完整性和最小化环路面积。

4. 介质层/绝缘层 (Dielectric Layers/Insulation Layers)

介质层是PCB中用于隔离不同导电层，并提供机械支撑的绝缘材料。它是PCB层叠结构的核心。

材料：介质层通常由预浸料（Prepreg）和芯板（Core）构成。

• FR-4（Flame Retardant 4）： 最常用、最经济的PCB基材，由玻璃纤维布和环氧树脂复合而成。适用于大多数通用电子产品。

• 高Tg材料（High Tg Materials）： 当工作温度较高或需要更好的热稳定性时，会使用高Tg（玻璃化转变温度）的FR-4材料。

• 高频材料（High-frequency Materials）： 对于射频（RF）、微波和高速数字电路，需要使用具有低介电常数（Dk）和低介质损耗（Df）的特殊材料，如Rogers（罗杰斯）系列材料、Teflon（特氟龙）等。这些材料能有效减少信号传输损耗和色散。

• PI（Polyimide，聚酰亚胺）： 主要用于柔性PCB（FPC），具有优异的柔韧性、耐高温性和电气性能。

介电常数（Dielectric Constant, Dk）：介电常数是衡量介质材料储存电荷能力的一个参数。Dk值越低，信号在介质中的传输速度越快，信号延迟越小。对于高速电路设计，精确控制介电常数非常重要，因为它直接影响信号走线的特性阻抗。

介质损耗（Dissipation Factor, Df）：介质损耗是衡量介质材料在交变电场中能量损耗的参数。Df值越低，信号在传输过程中的损耗越小，尤其在高频下更为明显。对于高频和高速数字电路，选择低Df值的材料可以显著提高信号质量。

厚度与层压：介质层的厚度是设计中一个关键参数，它影响着走线的特性阻抗、层间耦合以及PCB的整体厚度。在多层板制造中，多层芯板和预浸料通过高温高压进行层压，使各层紧密结合，形成一个坚固的整体。预浸料在层压过程中会固化，填充层间空隙并提供绝缘。

5. 阻焊层 (Solder Mask Layer)

阻焊层，也称为绿油（因为常用绿色），是覆盖在PCB表面铜走线和焊盘之外的绝缘保护层。

功能与作用：

• 防止锡桥短路： 在波峰焊或回流焊过程中，防止焊锡意外地连接到不应连接的铜走线上，造成短路。

• 保护铜线： 保护裸露的铜走线免受氧化、潮湿、灰尘和化学物质的侵蚀，提高电路板的可靠性和寿命。

• 美观： 使得PCB表面更加整洁美观。

• 辅助焊接： 阻焊层在焊盘周围形成一个“窗口”，引导焊锡准确地落在焊盘上，提高焊接质量。

材料与颜色：阻焊层通常由环氧树脂或光敏油墨制成。除了最常见的绿色，还有蓝色、红色、黑色、白色、黄色等多种颜色可供选择。不同颜色的阻焊层在视觉效果、对比度以及对光学检测的影响上有所差异。例如，黑色阻焊层对比度低，可能不利于光学检测。

开窗（Openings）：阻焊层并非覆盖整个PCB表面。在需要焊接元器件的焊盘、测试点以及一些需要散热的区域，阻焊层会进行“开窗”处理，露出下方的铜层。这些开窗的尺寸和形状需要精确控制，以确保焊接质量。

制造工艺：阻焊层的制造通常采用光成像技术。首先将液态光敏阻焊油墨涂覆在PCB表面，然后通过曝光和显影，将不需要阻焊的区域（即开窗区域）去除，最后进行固化。

6. 字符层/丝印层 (Silkscreen Layer)

字符层，又称丝印层，是在阻焊层之上印刷的非导电油墨层。

功能与作用：

• 元器件标识： 印刷元器件的位号（如R1、C2、U3）、型号、封装类型等，方便元器件的识别、放置和焊接。

• 方向指示： 印刷元器件的极性（如二极管、电解电容的负极）、IC的1号引脚方向等，防止元器件反向安装。

• 测试点标识： 标示测试点的位置和名称，方便电路测试和调试。

• 警示信息： 印刷高压、高温等警示标志，提醒操作人员注意安全。

• 公司Logo和产品信息： 印刷公司名称、Logo、版本号、序列号等信息。

颜色与字体：字符层通常使用白色油墨，以便与绿色阻焊层形成鲜明对比，易于识别。但也可以选择其他颜色，如黑色、黄色等。字体大小和线宽需要适当，以确保清晰可读，避免字符重叠或模糊。

设计考虑：

• 清晰度与可读性： 字符应清晰、易读，避免被焊盘、过孔或其他元器件遮挡。

• 避免覆盖焊盘： 字符不能印刷在焊盘上，否则会影响焊接质量。

• 合理布局： 字符应与元器件布局相协调，不影响元器件的安装和检查。

• 最小线宽和字符高度： 字符的最小线宽和字符高度受限于丝印工艺能力，设计时需考虑制造厂家的工艺要求。

7. 表面处理层 (Surface Finish Layer)

表面处理层是覆盖在裸露的铜焊盘和过孔内壁上的金属镀层。由于铜暴露在空气中容易氧化，影响可焊性，因此需要进行表面处理。

功能与作用：

• 防止铜氧化： 保护裸露的铜焊盘免受空气中的氧气和湿气侵蚀，保持其良好的可焊性。

• 提高可焊性： 提供一个易于与焊锡结合的表面，确保元器件能够牢固可靠地焊接在PCB上。

• 提供电接触面： 对于一些需要直接接触的连接器或测试点，表面处理层提供良好的导电接触面。

常见类型：

• 热风整平（Hot Air Solder Leveling, HASL/Lead-Free HASL）： 最传统和经济的表面处理方式。通过将板子浸入熔融的焊锡中，然后用热风刮平，形成一层锡铅合金或纯锡层。

• 优点： 成本低，可焊性好，工艺成熟。

• 缺点： 表面平整度较差，不适合细间距元器件（如BGA），高温处理可能对板子有热冲击。

• 化学镍金（Electroless Nickel Immersion Gold, ENIG）： 简称沉金。先在铜表面化学沉积一层镍，再在镍层上沉积一层薄金。

• 优点： 表面平整度极佳，非常适合细间距元器件（如BGA、QFN），可焊性好，存储寿命长，具有良好的电气性能。

• 缺点： 成本较高，存在“黑盘”风险（镍层腐蚀）。

• 有机可焊性保护剂（Organic Solderability Preservative, OSP）： 在铜表面形成一层有机化合物薄膜，保护铜不被氧化。

• 优点： 成本低，环保，表面平整度好，适用于细间距。

• 缺点： 存储寿命相对较短，多次回流焊后可焊性会下降，不适合作为接触面。

• 化学沉锡（Immersion Tin）： 在铜表面化学沉积一层薄锡。

• 优点： 表面平整度好，可焊性好，适用于细间距。

• 缺点： 存储寿命短，锡须问题，不适合作为接触面。

• 化学沉银（Immersion Silver）： 在铜表面化学沉积一层薄银。

• 优点： 成本相对较低，表面平整度好，可焊性好，适用于细间距。

• 缺点： 易受污染，存储寿命有限，银层可能变色。

选择哪种表面处理方式，需要综合考虑成本、可焊性要求、存储时间、元器件类型（特别是细间距封装）、以及环保要求等因素。

七、 PCB层叠结构设计 (PCB Stack-up Design)

层叠结构设计是多层PCB设计中最为关键的一步，它决定了PCB的电气性能、EMC性能、信号完整性以及制造成本。

重要性：

• 信号完整性： 合理的层叠结构可以提供清晰的信号回流路径，控制走线阻抗，减少信号反射和串扰。

• EMC/EMI（电磁兼容性/电磁干扰）： 良好的层叠结构可以有效抑制电磁辐射和提高抗干扰能力。例如，将地层和电源层紧密耦合，可以形成一个有效的去耦电容，降低电源噪声。

• 电源完整性： 稳定的电源平面可以确保元器件获得高质量的电源供应。

• 成本与制造： 层叠结构的选择直接影响PCB的层数、材料类型和制造工艺，从而影响成本和生产周期。

设计原则：

• 电源/地平面相邻： 至少一对电源层和地层应紧密相邻，形成一个大的平面电容，提供低阻抗的电源分配网络，有效抑制电源噪声。

• 信号层紧邻参考平面： 每一信号层都应紧邻一个完整的地层或电源层作为其回流路径。这可以减小信号环路面积，降低电磁辐射，并有助于阻抗控制。

• 避免高速信号跨越分割区域： 高速信号的走线应避免跨越电源或地平面的分割区域，否则会导致信号回流路径不连续，产生严重的EMC问题。

• 对称层叠： 尽量使层叠结构对称，以减少PCB在制造过程中的翘曲。

• 多地平面： 尽可能多地使用地平面，以提供更多的信号回流路径和更好的屏蔽效果。

• 关键信号层放置： 对于高速、高频的关键信号，应将其放置在内层，并紧邻完整的地平面，以获得更好的屏蔽和信号完整性。

• 成本与性能平衡： 在满足性能要求的前提下，尽量选择最经济的层叠方案。

常见层叠方案举例：

• 四层板（典型）：

• Top (信号层)

• GND (地层)

• Power (电源层)

• Bottom (信号层) 这种结构简单，成本相对较低，适用于中等复杂度的电路。信号层紧邻参考平面，有较好的EMC性能。

• 六层板（典型）：

• Top (信号层)

• GND (地层)

• Signal (信号层)

• Power (电源层)

• GND (地层)

• Bottom (信号层) 这种结构提供了更多的信号层和地平面，信号完整性更好。中间的信号层被地平面夹在中间，屏蔽效果更佳。

• 八层板（典型）：

• Top (信号层)

• GND (地层)

• Signal (信号层)

• Power (电源层)

• GND (地层)

• Signal (信号层)

• GND (地层)

• Bottom (信号层) 八层板提供了更强大的信号和电源完整性，适用于更复杂、更高性能的电路。可以有更多的地平面来提供更好的屏蔽和回流路径。

八、 PCB制造工艺中的层

PCB的制造是一个复杂而精密的工业过程，每一层都在不同的制造阶段被逐步形成。

1. 内层制作：

• 清洁与覆膜： 铜覆板（Core）表面清洁后，覆盖一层干膜光刻胶。

• 曝光与显影： 通过光绘胶片将电路图形转移到光刻胶上，曝光后显影，去除未曝光区域的光刻胶。

• 蚀刻： 使用化学溶液蚀刻掉裸露的铜，形成所需的电路走线和图案。

• 去膜： 去除剩余的光刻胶。

• AOI（自动光学检测）： 对内层电路进行光学检测，确保没有短路或开路。

• 氧化/黑化： 对内层铜表面进行氧化处理，增加粗糙度，以提高后续层压时与预浸料的结合力。

2. 层压：

• 将处理好的内层芯板、预浸料（Prepreg）和铜箔（用于外层）按照设计好的层叠顺序堆叠起来。

• 在高温高压下进行层压，使预浸料中的树脂熔化并固化，将所有层紧密粘合在一起，形成一个坚固的多层板。

3. 钻孔：

• 使用数控钻机在层压好的板子上钻出各种孔，包括元器件孔、过孔（通孔、盲孔、埋孔）等。钻孔的精度和位置至关重要。

4. 电镀：

• 去毛刺与清洁： 清洁钻孔后的板子，去除孔壁上的毛刺。

• 化学铜（Desmear/Electroless Copper）： 在孔壁上沉积一层薄薄的化学铜，使其具有导电性。

• 电镀铜（Electroplating Copper）： 通过电镀在孔壁和板面沉积更厚的铜层，形成导电通路和加厚表面铜层。

5. 外层制作：

• 外层制作与内层类似，但通常采用“图形电镀”工艺。

• 覆膜与曝光： 在电镀后的板子上再次覆膜，通过曝光形成外层电路图形。

• 二次电镀： 在裸露的铜层和孔壁上进一步电镀铜，并在铜层上电镀一层锡或镍金作为抗蚀层。

• 去膜： 去除光刻胶。

• 蚀刻： 蚀刻掉未被锡或镍金覆盖的铜层，形成外层电路。

• 去锡/去镍金： 剥离抗蚀层。

6. 阻焊与丝印：

• 阻焊油墨涂覆： 将阻焊油墨均匀涂覆在PCB表面。

• 曝光与显影： 通过光成像技术，在焊盘和测试点区域进行开窗。

• 固化： 阻焊油墨固化，形成永久的保护层。

• 丝印： 在阻焊层上印刷字符、标识等。

7. 表面处理：

• 对裸露的焊盘进行表面处理，如HASL、ENIG、OSP等，以提高可焊性和防止氧化。

8. 成型与测试：

• 成型： 通过铣边机或冲压模具将PCB板切割成所需的形状和尺寸。

• 电测（E-test）： 对每块PCB板进行100%的电气测试，检测是否存在开路或短路。

• FQC（最终质量控制）与包装： 进行最终的外观检查和质量控制，然后包装出货。

九、 未来PCB层技术发展趋势

随着电子技术的不断进步，PCB的层技术也在不断演进，以适应更高性能、更小尺寸、更低功耗的需求。

1. 高密度互连（HDI）技术：HDI板是PCB技术发展的一个重要方向，它通过微盲孔、埋孔、积层法等技术，实现更高的布线密度和更小的孔径。HDI板可以有效减少PCB的尺寸和重量，提高电气性能，是智能手机、平板电脑等小型化电子产品的首选。

2. 柔性PCB（Flexible PCBs, FPC）：FPC采用聚酰亚胺（PI）等柔性基材，可以在三维空间中弯曲、折叠，实现更灵活的互连。FPC广泛应用于可穿戴设备、医疗器械、汽车电子等领域，未来将与刚性板结合，形成刚挠结合板。

3. 刚挠结合PCB（Rigid-Flex PCBs）：结合了刚性板和柔性板的优点，在需要弯曲的区域采用柔性材料，在需要支撑元器件的区域采用刚性材料。这种技术可以简化系统设计，减少连接器使用，提高可靠性。

4. 嵌入式元件技术：将电阻、电容、电感、甚至有源芯片等元器件直接嵌入到PCB的内部介质层中，从而进一步缩小PCB尺寸，提高集成度，并改善电气性能，特别是高频性能。

5. 更高频率、更高速度：随着5G、人工智能、云计算等技术的发展，对PCB的频率和速度要求越来越高。这将推动PCB材料向更低介电常数、更低介质损耗的方向发展，同时对阻抗控制、信号完整性设计提出更高的挑战。

6. 散热技术集成：随着功率密度的增加，PCB的散热问题日益突出。未来的PCB设计将更多地集成散热解决方案，如使用导热介质、埋入式铜块、散热过孔阵列等，以确保元器件在安全温度下工作。

总结

PCB的各个层面，从基材到铜箔，从阻焊层到字符层，再到各种表面处理，以及复杂的层叠结构设计，共同构成了现代电子产品的基石。每一层都承载着特定的功能，并在整个制造过程中发挥着不可或缺的作用。随着电子技术的不断发展，PCB的层技术也在持续创新，向着更高密度、更高性能、更小尺寸、更环保的方向迈进。深入理解PCB的层结构，不仅是设计和制造高质量电子产品的关键，也是把握未来电子技术发展趋势的基础。
