引言

印刷电路板（Printed Circuit Board, PCB）是电子产品中不可或缺的核心组成部分，它承载着电子元器件，并提供电气连接。从智能手机、电脑到航空航天设备，几乎所有现代电子设备都离不开PCB。PCB的设计质量直接影响到产品的性能、可靠性、成本以及上市时间。一个优秀的PCB设计不仅要满足电路功能需求，还要考虑信号完整性、电源完整性、电磁兼容性、散热、可制造性、可测试性以及成本等多个方面。本篇文章将深入探讨PCB设计的全过程，从前期的准备工作到最终的制造文件生成，力求为读者呈现一个详尽且实用的设计指南。理解并掌握PCB设计技术，对于任何从事电子产品开发的人员来说都至关重要。

PCB设计前的准备工作

在着手进行具体的PCB设计之前，充分的准备工作是成功的关键。这包括明确设计需求、选择合适的元器件以及准备设计工具。

首先，需求分析与规格定义是设计的起点。设计师需要与项目团队、客户或市场部门紧密合作，全面理解产品的各项功能、性能指标、工作环境（如温度、湿度、振动）、尺寸限制、功耗预算以及成本目标。例如，对于一个高速数据传输产品，信号完整性将是设计的重中之重；而对于一个电池供电的便携设备，低功耗和紧凑的尺寸则更为关键。详细的需求规格书能够为后续的设计提供明确的指导，避免在设计后期出现大的返工。

其次，元器件选型与封装库准备是物理实现的基础。根据电路原理图的功能需求和性能指标，选择合适的集成电路（IC）、电阻、电容、电感、连接器等元器件。在选型过程中，需要考虑元器件的电气特性（如工作电压、电流、频率、功耗）、物理尺寸、封装类型（如QFN、BGA、SOP）、可靠性、可采购性以及成本。一旦确定了元器件清单，就需要准备对应的元器件封装库。封装库包含了元器件的物理尺寸、焊盘信息、丝印层信息以及3D模型等，这些信息是PCB布局和布线的直接依据。如果标准库中没有所需的封装，设计师需要根据元器件数据手册自行创建，并确保其准确无误，因为错误的封装将导致制造或装配问题。

最后，**设计工具的选择（EDA软件）**至关重要。电子设计自动化（EDA）软件是PCB设计的核心工具。市面上有多种主流的EDA软件，如Altium Designer、Cadence Allegro、Mentor PADS、KiCad等。每款软件都有其特点和优势，设计师应根据项目需求、团队协作习惯、预算以及个人熟练程度进行选择。例如，Altium Designer以其一体化的设计环境和易用性受到广泛欢迎；Cadence Allegro则在高速、高密度PCB设计方面具有强大功能；KiCad作为开源软件，为个人爱好者和小型团队提供了免费且功能强大的选择。选择合适的EDA工具能够显著提高设计效率和质量。

原理图设计

原理图设计是PCB设计的逻辑起点，它用图形符号和连接线来表示电路的功能和连接关系。一个清晰、准确的原理图是后续PCB布局和布线的基础。

首先，原理图绘制原则是确保设计质量的关键。原理图应具有清晰的层次结构，将复杂的电路划分为功能模块，例如电源模块、处理器模块、通信接口模块等。每个模块内部的元器件应按照信号流向或功能相关性进行合理排列，避免交叉和混乱。电源符号和地符号应明确标注，并使用不同的网络名来区分不同的电源轨（如3.3V、5V、12V）。信号线应使用有意义的网络名，以便于理解和调试。同时，应充分利用原理图中的注释功能，对关键电路、特殊要求或设计意图进行说明。

其次，元器件符号与连接是原理图的核心内容。每个元器件在原理图中都有一个对应的符号，这些符号代表了元器件的电气功能和引脚排列。设计师需要从元器件库中调用正确的符号，并将其放置在原理图上。连接线用于表示元器件引脚之间的电气连接，应尽量避免长距离的交叉连接，可以使用网络标签（Net Label）来表示跨页或远距离的连接。对于总线（Bus）连接，可以使用总线符号来简化表示，提高可读性。确保所有引脚都正确连接，没有悬空或错误的连接，是避免电气故障的关键。

第三，电源与地线处理在原理图中同样重要。在原理图中，应明确绘制电源输入、输出以及各个功能模块的电源和地连接。对于数字电路和模拟电路，通常建议使用独立的电源和地网络，并在PCB布局时通过磁珠或小电阻进行隔离，以减少相互干扰。去耦电容在原理图中也应清晰地放置在电源引脚附近，以确保电源的稳定性。

第四，信号完整性初步考虑应在原理图阶段就开始。对于高速信号，应尽量减少串联电阻和并联电容，避免过长的走线。对于差分信号对，应在原理图中明确标识，以便在后续布局布线时进行等长和等距处理。时钟信号和高频信号应尽量靠近其驱动源和接收端，减少传输路径。

最后，原理图检查与仿真是确保原理图正确性的重要步骤。在原理图绘制完成后，应运行电气规则检查（Electrical Rule Check, ERC），检查是否存在未连接的引脚、短路、电源冲突等问题。对于关键电路或高速电路，可以利用EDA软件自带的仿真工具（如SPICE仿真）进行功能验证和性能分析，例如检查信号波形、时序关系、电源噪声等，从而在进入PCB布局阶段前发现并修正潜在的问题，大大减少后期返工的风险。

PCB布局

PCB布局是将原理图中的逻辑连接转化为物理实体的过程，它决定了元器件在PCB板上的位置和方向。一个合理的布局是确保PCB板性能、可靠性和可制造性的关键。

首先，布局原则是指导整个布局过程的核心。这些原则包括热管理、EMI/EMC（电磁干扰/电磁兼容性）和信号完整性。在热管理方面，大功率元器件（如处理器、电源模块、功率放大器）应放置在散热条件较好的区域，并与其他对温度敏感的元器件保持距离。必要时，应在元器件下方或周围设置散热过孔，或预留散热片安装空间。在EMI/EMC方面，高频时钟、高速数据线等易产生辐射的信号源应远离I/O接口和敏感模拟电路，并尽量集中放置。易受干扰的敏感电路（如RF电路、高精度模拟电路）应进行隔离或屏蔽。在信号完整性方面，高速信号路径应尽量短，避免不必要的弯折和过孔，并远离其他信号线以减少串扰。

其次，元器件放置策略是布局的具体实施。通常，布局应遵循“先大后小，先硬后软，先关键后次要”的原则。首先放置固定位置的元器件，如连接器、安装孔、板边按键等。然后放置核心功能模块的主芯片（如CPU、FPGA），并围绕其放置关键的电源管理芯片、存储器、时钟源等。这些核心元器件的布局应尽可能紧凑，以缩短高速信号的走线长度。接着，放置电源模块的元器件，确保输入输出电容、电感等靠近其对应的电源引脚。对于模拟电路，应将其与数字电路区域进行物理隔离，并考虑独立的电源和地平面。I/O接口元器件应放置在板边，便于连接外部设备。在放置过程中，应充分考虑元器件的朝向，以便于布线和后续的自动化贴片。例如，同类型元器件的朝向应保持一致，以提高贴片效率。

第三，层叠设计是多层板布局中的重要环节。多层板相比单层或双层板具有更好的信号完整性和EMI/EMC性能，因为它们可以提供专门的电源层和地层。典型的多层板层叠结构包括信号层、地层和电源层。地层应尽可能完整，作为所有信号的回流路径。电源层应覆盖其供电区域，并与地层紧密耦合，形成低阻抗的电源分配网络。信号层应避免与相邻的电源层或地层之间存在较大的间隙，以减少阻抗不连续。层叠顺序的选择对信号性能至关重要，例如，高速信号层应紧邻地层，以提供良好的回流路径和屏蔽效果。

第四，地平面与电源平面的设计是电源完整性和EMI/EMC的关键。一个完整且低阻抗的地平面是所有信号回流的基准，可以有效抑制噪声。电源平面应与地平面紧密耦合，形成一个大的去耦电容，为芯片提供稳定的电源。在多层板中，通常会设置专门的地层和电源层。对于混合信号电路，数字地和模拟地应在一点汇合，避免形成地环路，以减少相互干扰。电源平面和地平面上应避免出现大的开窗或分割，除非有特殊的功能需求，因为分割会增加回流路径的阻抗，导致信号完整性问题。

最后，关键信号的布局考虑是高速PCB设计的重点。对于高速时钟、差分信号对、DDR内存总线等关键信号，其相关元器件的布局应尤为谨慎。例如，时钟晶振应放置在靠近时钟源芯片的位置，并尽量远离敏感电路。差分信号对的驱动器和接收器应放置在相对的位置，以保证走线长度的匹配。DDR内存芯片应围绕DDR控制器对称放置，并进行等长布线。对于敏感的模拟信号，应远离数字噪声源，并采取屏蔽措施。在布局完成后，应进行初步的布局检查，确保所有元器件都已放置，且满足间距要求，为后续的布线做好准备。

PCB布线

PCB布线是将布局好的元器件通过导线连接起来，实现原理图中的电气连接。布线是PCB设计中最耗时也最具挑战性的环节之一，它直接决定了电路板的性能、可靠性和可制造性。

首先，布线规则与约束设置是布线前的准备工作。在开始布线之前，设计师需要根据电路特性、元器件数据手册以及制造工艺要求，在EDA软件中设置详细的布线规则。这些规则包括线宽、线间距、过孔尺寸、阻抗控制、差分对间距、等长要求等。例如，电源线和地线通常需要较宽的线宽以承载更大的电流；高速信号线可能需要进行阻抗控制，以匹配传输线的特性阻抗；差分信号对需要满足等长和等距的要求，以保证信号的共模抑制比。合理设置布线规则能够指导布线过程，并自动检查潜在的设计错误。

其次，差分信号布线是高速接口（如USB、HDMI、PCIe、Ethernet）的关键。差分信号通过两根极性相反的信号线传输，具有较强的抗噪声能力和较低的EMI辐射。布线时，差分信号对的两根线应保持严格的等长、等距和平行走线，以确保信号的共模噪声抵消效果。两条线之间的间距应保持一致，并根据阻抗匹配要求进行设置。在过孔处理上，差分对的两个过孔应尽量靠近，并保持对称，以减少阻抗不连续。避免在差分对之间插入其他信号线或电源线，以防止串扰。

第三，高速信号布线是确保信号完整性的核心。对于时钟信号、DDR数据线等高速信号，布线时应遵循“短、直、少过孔”的原则。走线应尽量短，以减少信号衰减和传输延迟。避免锐角弯折，尽量使用圆弧或45度角走线，以减少阻抗不连续。过孔应尽量少用，因为每个过孔都会引入寄生电容和电感，影响信号质量。如果必须使用过孔，应在过孔附近放置回流过孔，为信号提供连续的回流路径。对于需要阻抗控制的信号，应根据板材介电常数、线宽、线厚和与参考平面的距离来计算线宽，并确保走线在参考平面（地平面或电源平面）上方。

第四，电源线与地线布线是电源完整性的保障。电源线和地线应尽可能宽，以降低电阻损耗和压降（IR Drop），并提高电流承载能力。对于大电流路径，可以使用平面层（Power Plane/Ground Plane）来提供低阻抗的电源和地连接。在布线时，应确保电源和地网络的拓扑结构合理，避免形成大的环路，以减少电磁辐射和噪声耦合。去耦电容应放置在靠近芯片电源引脚的位置，并使用短而宽的走线连接到电源和地。

第五，过孔设计与选择是多层板布线中不可避免的环节。过孔用于连接不同层之间的走线。在高速信号路径上，应尽量减少过孔的使用。如果必须使用，应选择尺寸合适的过孔，并考虑其对信号完整性的影响。对于盲孔（Blind Via）和埋孔（Buried Via）技术，可以在高密度板中减少过孔对板面空间的占用，但会增加制造成本。在过孔密集的区域，应确保过孔之间的间距满足制造要求。

最后，布线后的优化与调整是提升设计质量的重要步骤。在完成初步布线后，设计师应进行全面的检查和优化。这包括：检查所有网络是否都已连接；检查是否存在设计规则冲突（DRC）；检查高速信号的等长匹配是否满足要求；检查电源和地网络的压降是否在允许范围内；检查是否存在潜在的串扰风险；检查布线是否满足可制造性（DFM）要求，例如线间距、焊盘与走线间距等。通过手动调整、局部重新布线或利用EDA工具的自动优化功能，不断完善布线，直至达到最佳效果。

信号完整性、电源完整性与电磁兼容性

在高速、高密度PCB设计中，信号完整性（SI）、电源完整性（PI）和电磁兼容性（EMC）是决定产品性能和可靠性的三大关键因素。它们相互关联，共同影响着电路板的稳定运行。

首先，信号完整性问题及对策。信号完整性是指信号在传输过程中保持其原始波形的能力。常见的问题包括：

• 反射（Reflection）：当信号在传输线遇到阻抗不匹配时，部分能量会反射回源端，导致信号波形畸变、振铃或过冲/下冲。对策包括：对高速信号进行阻抗匹配（串联终端电阻、并联终端电阻或戴维南终端），确保传输线阻抗与源端和负载端阻抗匹配；避免走线阻抗不连续，如线宽突变、过孔过多等。

• 串扰（Crosstalk）：当两条相邻的信号线之间存在电磁耦合时，一条线上的信号变化会感应到另一条线上，形成噪声。对策包括：增加信号线之间的间距；在关键信号线之间插入地线或屏蔽线；对差分信号对进行紧密耦合和等长等距布线；选择合适的层叠结构，确保信号层紧邻地层。

• 时序（Timing）：高速数字电路对时序要求严格，信号延迟、时钟抖动、建立时间/保持时间违规等都可能导致功能错误。对策包括：对关键时钟和数据线进行严格的等长匹配；控制走线长度，减少传输延迟；使用低抖动时钟源；在设计时序约束时留有足够的裕量。

其次，电源完整性问题及对策。电源完整性是指为芯片提供稳定、低噪声电源的能力。常见的问题包括：

• IR Drop（压降）：由于电源路径上的电阻，当电流流过时会产生压降，导致芯片供电电压低于标称值。对策包括：使用宽而厚的电源走线或电源平面；合理分配电源层，确保电流路径最短；使用足够的去耦电容，靠近芯片电源引脚放置。

• 电源噪声（Power Noise）：芯片在工作时会产生瞬态电流，导致电源轨上的电压波动，形成电源噪声。对策包括：在电源引脚附近放置多类型（不同容值）的去耦电容，形成宽频带的去耦网络，吸收瞬态电流；确保电源平面和地平面之间紧密耦合，形成低阻抗的电源分配网络（PDN）；避免电源平面和地平面上的大面积开窗或分割。

第三，电磁兼容性设计（EMI/EMC抑制）。EMC是指设备在电磁环境中能正常工作，且不对其他设备产生不可接受的电磁干扰的能力。EMI（电磁干扰）是EMC的反面。对策包括：

• 接地设计：建立一个完整、低阻抗的地平面，作为所有信号和电源的回流路径。避免地环路，对于混合信号电路，数字地和模拟地应在一点汇合。

• 滤波：在电源输入端和信号线上使用共模扼流圈、差模电感、滤波电容等，抑制传导干扰。

• 屏蔽：对高频噪声源或敏感电路进行金属屏蔽，防止辐射干扰和敏感电路受到外部干扰。

• 走线优化：避免长距离、无参考平面的走线；高速信号走线应尽量靠近参考平面；对易产生辐射的信号线进行差分布线或包地处理。

• 元器件选择：选择低噪声、低辐射的元器件；使用带EMI抑制功能的连接器。

最后，仿真与分析工具的应用。现代EDA工具通常集成了SI/PI/EMC仿真分析模块，如Ansys SIwave、Cadence Sigrity、Keysight ADS等。在设计完成后或关键阶段，设计师可以利用这些工具对PCB板进行仿真分析，预测信号反射、串扰、电源噪声、EMI辐射等问题，并在制造前进行优化。仿真能够大大减少原型制作和测试的次数，缩短开发周期，降低成本。

PCB设计检查与验证

在PCB设计完成后，进行全面而严格的检查与验证是确保设计质量、避免制造错误和功能缺陷的最后一道防线。这一阶段的工作至关重要，它能够发现并修正潜在的问题，从而提高产品的成功率。

首先，**设计规则检查（Design Rule Check, DRC）**是PCB设计软件中最常用的检查功能。DRC根据预设的制造工艺规则和电气设计规则，自动检查PCB布局和布线中是否存在违规。常见的DRC检查项包括：

• 线宽与线间距：检查所有走线是否满足最小线宽和最小线间距要求，以确保制造的可行性。

• 焊盘与走线间距：检查焊盘与走线、焊盘与焊盘之间的最小间距，防止短路。

• 过孔与走线/焊盘间距：检查过孔与走线或焊盘之间的最小间距。

• 丝印层与焊盘/过孔间距：确保丝印不会覆盖焊盘或过孔，影响焊接。

• 阻焊层开窗：检查阻焊层开窗是否正确，确保焊盘能够暴露出来进行焊接。

• 元件间距：检查元器件之间是否满足最小间距要求，以便于自动化贴片和焊接。

• 走线长度匹配：对于高速信号，检查差分对、总线等是否满足等长要求。

• 电源/地平面间隙：检查电源和地平面与走线、过孔之间的间隙是否符合要求。 DRC是确保设计符合制造规范和基本电气连接的基础。

其次，**电气规则检查（Electrical Rule Check, ERC）**主要针对原理图和PCB之间的电气连接逻辑进行检查。虽然原理图阶段已经进行过ERC，但在布局布线完成后，再次进行ERC可以验证PCB上的实际连接是否与原理图一致。ERC可以发现诸如未连接的网络、短路、电源冲突、悬空引脚等问题。一些高级的ERC工具还可以检查电源完整性、信号完整性相关的电气规则，例如去耦电容是否放置正确、电源路径阻抗是否过大等。

第三，**制造设计检查（Design for Manufacturability, DFM）**是确保PCB板能够顺利、高效、低成本地制造出来的关键。DFM检查通常需要结合PCB制造商的具体工艺能力和要求。常见的DFM检查项包括：

• 最小孔径与环形焊盘：检查钻孔的最小直径和焊盘的环形焊盘宽度是否满足制造商要求。

• 板厚与孔径比：确保板厚与钻孔直径的比率在制造商允许范围内。

• 阻焊桥：检查SMD焊盘之间的阻焊桥宽度是否足够，防止焊接短路。

• 铜皮间距：检查所有铜皮（包括走线、焊盘、平面）之间的最小间距。

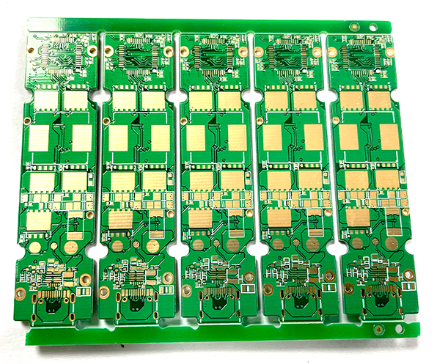

• 拼板要求：如果需要拼板生产，检查拼板方式是否符合制造商要求，包括V-cut线、邮票孔等。

• Mark点与定位孔：检查是否放置了足够的Mark点和定位孔，以便于自动化贴片。

• 测试点：为方便后续的电气测试，检查是否放置了足够的测试点。 通过DFM检查，可以在设计阶段发现并修正制造方面的问题，避免在生产过程中出现报废或返工。

第四，**可测试性设计（Design for Testability, DFT）**是为了方便PCB板在制造完成后进行功能测试和故障诊断而进行的设计。DFT的主要目标是提高测试覆盖率，缩短测试时间，降低测试成本。常见的DFT策略包括：

• 测试点（Test Points）：在关键信号线、电源线、地线上放置测试点，以便于探针接触进行电气测试（如ICT）。

• 边界扫描（Boundary Scan, JTAG）：对于支持JTAG接口的芯片，设计时应预留JTAG测试接口，以便于对芯片内部逻辑和互连进行测试。

• 易于访问的测试节点：确保重要的测试节点可以通过测试夹具或探针方便地接触到。

• 可控性与可观测性：设计电路时，尽量使关键信号易于被外部控制和观测。

最后，**设计评审（Design Review）**是PCB设计验证的最终环节。在所有自动化检查完成后，设计师应组织一次正式的设计评审会议，邀请经验丰富的工程师、制造工程师、测试工程师等参与。评审内容包括：原理图的正确性、布局的合理性、布线的完整性、SI/PI/EMC的考虑、DFM/DFT的符合性以及成本控制等。通过集体讨论和审查，可以发现自动化工具难以检测到的潜在问题，如设计理念上的缺陷、对需求理解的偏差等，从而进一步提高设计的质量和可靠性。

PCB制造文件生成

在PCB设计检查与验证无误后，下一步就是生成用于PCB制造和装配的各种文件。这些文件是连接设计与生产的桥梁，其准确性和完整性直接影响到最终产品的质量。

首先，Gerber文件是PCB制造的核心文件。Gerber文件是一种矢量格式，用于描述PCB的每一层图形信息，包括铜层（信号层、电源层、地层）、阻焊层、丝印层、钻孔层等。每个Gerber文件对应PCB板的一个特定层。例如，通常会生成顶层铜线（Top Layer）、底层铜线（Bottom Layer）、顶层阻焊（Top Solder Mask）、底层阻焊（Bottom Solder Mask）、顶层丝印（Top Silkscreen）、底层丝印（Bottom Silkscreen）等文件。生成Gerber文件时，需要选择正确的格式（如RS-274X，这是最常用的格式，包含了光圈信息，无需额外的光圈文件）。确保所有必要的层都已导出，并且文件名清晰，以便制造商识别。

其次，钻孔文件（Drill File，通常为Excellon格式）用于指导钻孔机在PCB板上钻出各种孔，包括元器件引脚孔、过孔、安装孔等。钻孔文件包含了每个孔的位置、大小和类型（通孔、盲孔、埋孔）。在生成钻孔文件时，需要确保钻孔数据与Gerber文件中的焊盘和过孔位置精确匹配。同时，通常还会生成一个钻孔表（Drill Table），列出所有钻孔的尺寸和数量，方便制造商核对。

第三，**BOM清单（Bill of Materials）**是元器件采购和装配的依据。BOM清单是一个详细的表格，列出了PCB板上所有元器件的型号、封装、数量、制造商信息、供应商信息以及参考设计位号（Reference Designator，如R1、C2、U3等）。BOM清单的准确性对于确保采购正确的元器件和顺利进行自动化贴片至关重要。通常，BOM清单会以Excel或CSV格式导出。

第四，装配图（Assembly Drawing）用于指导元器件的自动化贴片和人工焊接。装配图通常包括顶层和底层的元器件布局图，清晰地标示出每个元器件的位号和方向。对于自动化贴片，还需要生成坐标文件（Pick-and-Place File或Centroid File），该文件以机器可读的格式（通常是CSV或TXT）记录了每个元器件的中心坐标、旋转角度、层别和封装类型。这些信息用于编程自动化贴片机，确保元器件被精确地放置在PCB板上。

第五，其他必要文件。除了上述核心文件外，根据项目的具体需求和制造商的要求，可能还需要生成以下文件：

• PCB堆叠图（Stack-up Diagram）：详细说明了PCB的层叠结构，包括每层的材料类型、厚度、介电常数以及层与层之间的距离。这对于高速PCB设计中的阻抗控制至关重要。

• 测试点报告（Test Point Report）：列出所有测试点的位置和对应的网络名，用于指导ICT（In-Circuit Test）测试。

• 制造说明文件（Fabrication Notes）：包含对PCB制造的特殊要求和注意事项，如板材要求、表面处理工艺（如ENIG、HASL）、阻抗控制要求、公差要求等。

• 质量控制文件：如IPC标准符合性声明、测试报告等。 所有这些文件都应进行仔细的核对和打包，并以清晰的命名方式提交给PCB制造商和装配厂。在提交之前，最好与制造商进行沟通，确认他们所需的文件格式和内容，以确保生产过程的顺利进行。

PCB生产与测试

PCB设计完成后，制造文件被提交给专业的PCB制造商。PCB的生产过程是一个复杂的多步骤流程，涉及精密的机械加工和化学处理。生产完成后，还需要进行严格的测试，以确保产品的功能和质量。

首先，制造工艺简介。

1. 开料：根据设计尺寸，从大块覆铜板上切割出单块PCB板。

2. 内层图形制作：对于多层板，首先制作内层电路。覆铜板表面涂布感光干膜，通过曝光和显影，将电路图形转移到干膜上。然后进行蚀刻，去除未被干膜覆盖的铜，形成内层电路。

3. 层压：将制作好的内层板、半固化片（Prepreg）和铜箔按设计层叠顺序叠放，在高温高压下压合，形成多层板。

4. 钻孔：使用数控钻孔机根据钻孔文件钻出各种孔（通孔、盲孔、埋孔）。

5. 沉铜与电镀：在孔壁上通过化学沉铜形成一层薄薄的导电层，然后进行电镀，加厚孔壁和板面铜层。

6. 外层图形制作：与内层类似，在外层板上涂布感光干膜，曝光、显影、蚀刻，形成外层电路。

7. 阻焊层制作：在电路板表面涂布一层阻焊油墨（通常为绿色），通过曝光和显影，在焊盘位置开窗，防止焊接短路，并保护线路。

8. 丝印层制作：在阻焊层上印刷元器件位号、标志等信息。

9. 表面处理：对焊盘进行表面处理，如喷锡（HASL）、沉金（ENIG）、OSP等，以防止氧化，提高可焊性。

10. 成型：通过数控铣床或冲压，将大板切割成独立的PCB板。

11. 测试与检验：进行电气测试和外观检查。

其次，质量控制贯穿于PCB制造的整个过程。制造商会采用多种方法来确保PCB板的质量：

• AOI（Automated Optical Inspection）：自动光学检测，利用光学扫描对电路板的内外层图形进行检查，发现短路、开路、线宽不一致等缺陷。

• X-Ray检测：用于检查内部层叠的对齐情况以及BGA等封装的焊接质量。

• 飞针测试（Flying Probe Test）：对于小批量生产，使用移动探针接触测试点，进行开路/短路测试。

• 专用测试夹具（Bed of Nails Test）：对于大批量生产，制作专用测试夹具，通过大量探针同时接触测试点，进行快速的开路/短路和电气性能测试。

• 可靠性测试：如热冲击测试、高低温循环测试、湿热测试等，模拟恶劣环境，评估PCB板的长期可靠性。

最后，测试方法主要分为以下几种：

• ICT（In-Circuit Test，在线测试）：在PCB板上电前，通过测试夹具接触板上的测试点，对单个元器件的电气参数和电路网络的连接性进行测试，如电阻、电容、电感值，以及开路、短路等。ICT能够快速定位制造缺陷，如元器件错装、漏装、反装、虚焊、短路等。

• FCT（Functional Test，功能测试）：在PCB板上电后，模拟实际工作环境，对整个电路板的功能进行测试，验证其是否满足设计要求。FCT通常需要编写测试程序，通过输入特定的信号并测量输出响应来判断功能是否正常。FCT能够发现设计缺陷、元器件性能问题以及复杂的功能性故障。

• 老化测试（Burn-in Test）：在高温或高压等应力条件下，让PCB板长时间运行，以筛选出早期失效的元器件或潜在的制造缺陷，提高产品的长期可靠性。

• 目视检查（Visual Inspection）：人工或机器对PCB板的外观进行检查，包括焊盘、走线、丝印、阻焊层是否有缺陷，元器件是否损坏等。

通过严格的制造过程和全面的测试，可以确保交付给客户的PCB板具有高品质和可靠性，为后续的整机装配和产品上市奠定坚实的基础。

常见问题与高级主题

在PCB设计领域，除了标准的设计流程外，还存在一些常见的设计挑战和新兴的高级技术，它们能够帮助设计师应对更复杂、更严苛的产品需求。

首先，柔性PCB（Flexible PCB, FPC）与刚柔结合PCB（Rigid-Flex PCB）。传统的PCB是刚性的，不适合在需要弯曲或折叠的应用中使用。柔性PCB采用柔性基材（如聚酰亚胺PI），可以弯曲、折叠甚至卷曲，非常适合小型化、轻量化和三维空间受限的产品，如可穿戴设备、医疗器械、汽车电子等。柔性PCB的布线和制造工艺与刚性PCB有所不同，需要考虑材料的柔韧性、动态弯曲寿命以及应力分布。刚柔结合PCB则结合了刚性板和柔性板的优点，在需要刚性支撑和柔性连接的区域使用不同的材料，例如，在元器件安装区域使用刚性板，而在连接不同模块的区域使用柔性板。这种设计能够优化空间利用，提高可靠性，但设计和制造复杂度更高。

其次，HDI技术（High Density Interconnect）。随着电子产品集成度的不断提高，PCB的布线密度也越来越高。HDI技术是一种高密度互连技术，通过使用微盲孔（Microvia）、叠层孔（Stacked Via）、交错孔（Staggered Via）以及更细的线宽和线间距来实现更高的布线密度。微盲孔的直径通常小于0.15mm，通过激光钻孔或等离子蚀刻形成。HDI技术能够显著缩小PCB尺寸，减少层数，提高信号传输性能，并支持更小封装的元器件（如BGA）。HDI板的层叠结构更加复杂，制造工艺也更加精密，通常需要多次层压和钻孔。

第三，散热设计是高功耗电子产品中不可忽视的重要环节。随着芯片功耗的增加，如何有效地将热量从元器件传导出去，避免局部过热，成为PCB设计面临的挑战。散热设计的方法包括：

• 散热过孔（Thermal Via）：在发热元器件下方的焊盘区域放置大量镀铜过孔，将热量传导到内部地层或散热铜皮上。

• 大面积铜皮：在发热元器件周围或下方铺设大面积铜皮，作为散热区域。

• 散热器安装：为高功耗芯片预留散热器安装孔和空间，通过导热胶或导热垫将热量传导到散热器上。

• 热隔离：将发热元器件与对温度敏感的元器件（如晶振、模拟电路）进行物理隔离。

• 气流优化：在系统层面，考虑PCB板在产品内部的放置位置，优化空气流通路径，利用风扇进行强制散热。

第四，成本控制是PCB设计中始终需要考虑的因素。设计决策对制造成本有着直接影响。

• 层数：层数越多，成本越高。在满足性能的前提下，应尽量减少层数。

• 板材：高性能板材（如高频板、低损耗板）成本更高。

• 线宽线距：线宽线距越小，对制造工艺要求越高，成本也越高。

• 孔类型：盲孔、埋孔、激光钻孔等高级孔技术会显著增加成本。

• 表面处理：ENIG（化学沉金）通常比HASL（热风整平）成本高。

• 元器件封装：BGA等高密度封装对PCB制造和装配要求更高，可能增加成本。

• 拼板效率：合理设计PCB尺寸，提高拼板效率，可以降低单板成本。 设计师需要在性能、可靠性和成本之间找到最佳平衡点，避免过度设计。

最后，其他高级主题还包括：

• 阻抗匹配网络设计：对于射频（RF）和微波电路，需要精确设计阻抗匹配网络，以实现最大功率传输和最小信号反射。

• 电源管理单元（PMU）集成：在单芯片或SoC中集成PMU，简化电源设计，提高效率。

• DFX（Design for Excellence）：除了DFM和DFT，还包括DFR（Design for Reliability，可靠性设计）、DFS（Design for Serviceability，可维护性设计）等，从更广阔的视角提升产品质量。

• 仿真驱动设计：在设计过程中更多地依赖仿真工具进行性能预测和优化，减少物理原型制作。

掌握这些高级主题和常见问题解决方案，能够帮助设计师在日益复杂的电子产品开发中，不断提升PCB设计的水平，应对各种技术挑战。

总结

PCB板设计是一个多学科交叉的复杂工程，它要求设计师不仅具备深厚的电路理论知识，还需要对元器件特性、材料科学、制造工艺以及各种电磁效应有深入的理解。本指南从PCB设计前的准备工作开始，详细阐述了原理图设计、PCB布局、PCB布线、信号完整性/电源完整性/电磁兼容性、设计检查与验证，以及制造文件生成和生产测试等各个环节。

一块成功的PCB板是电子产品可靠运行的基石。在设计过程中，每一个环节都至关重要，任何一个环节的疏忽都可能导致产品性能下降、可靠性问题甚至功能失效。因此，设计师需要始终保持严谨细致的态度，遵循设计原则，并充分利用现代EDA工具进行辅助设计和仿真验证。

随着电子技术的飞速发展，PCB设计也在不断演进。高速、高密度、低功耗、小尺寸、高可靠性是未来PCB设计的主要趋势。柔性PCB、HDI技术、先进的散热方案以及更精密的仿真工具将成为设计师应对未来挑战的重要利器。同时，对可制造性、可测试性和成本的考量也将贯穿设计的始终。

希望本指南能够为广大电子工程师和爱好者提供一个全面且实用的PCB设计参考。通过不断学习和实践，掌握PCB设计的精髓，才能在激烈的市场竞争中，为电子产品的创新和发展贡献力量。PCB设计不仅仅是连接导线，更是一门将抽象的电路思想转化为具体物理产品的艺术与科学。
