PCB板基材的分类与特性详解

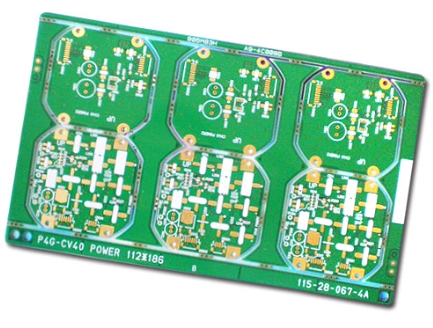

印刷电路板（PCB）是电子产品中不可或缺的核心组件，而PCB的性能优劣在很大程度上取决于其所使用的基材。基材不仅承载着电路走线，更直接影响着PCB的机械强度、电气性能、热学特性以及加工工艺性。随着电子技术向高频、高速、高密度、高可靠性方向发展，对PCB基材的要求也日益提高，从而催生出多种不同类型和特性的基材。

一、PCB基材的概述与重要性

PCB基材通常由介电层、增强材料和粘合剂等组成，并在其表面覆以导电铜箔。介电层是基材的核心部分，其介电常数（Dk）和介质损耗（Df）是衡量基材电气性能的关键指标。增强材料赋予基材机械强度和尺寸稳定性，常见的有玻璃纤维布、纸基等。粘合剂则将各层材料牢固粘合在一起。

选择合适的PCB基材至关重要，它直接关系到最终产品的性能、成本、可靠性以及生产效率。例如，在射频微波电路中，需要选用低介电常数和低介质损耗的基材以减少信号衰减；在高功率应用中，则需要高导热性的基材来有效散热。

二、按基材组成材料分类

PCB基材的分类方法多种多样，最常见的分类方式是根据其主要组成材料。

1. 纸基覆铜板（Paper-based Laminates）

纸基覆铜板是最早也是成本最低廉的PCB基材之一，其增强材料主要是纸浆纤维。根据所用树脂的不同，纸基覆铜板又可细分为：

• 酚醛纸基板（Phenolic Paper Laminates）： 这是最常见的一种纸基板，通常标记为 XPC、FR-1 等。它以木浆纸为增强材料，浸渍酚醛树脂经热压而成。酚醛纸基板具有价格低廉、易于冲孔加工的优点，但其耐湿性、耐热性和电气性能相对较差。由于其吸湿性较高，在潮湿环境下介电性能会明显下降，且不耐高温，焊接时容易出现分层、起泡等问题。因此，这类基材主要应用于对性能要求不高的消费电子产品、玩具、遥控器等领域。随着电子产品性能要求的提升，其应用范围逐渐缩小。

• 环氧纸基板（Epoxy Paper Laminates）： 这类纸基板的增强材料也是纸浆纤维，但采用环氧树脂作为粘合剂。与酚醛纸基板相比，环氧纸基板（如 FR-2）在耐湿性、电气性能和机械强度方面有所提升，但成本也略高。它能更好地抵御潮湿环境的影响，同时具备一定的阻燃性。尽管性能有所改善，但与玻纤布基板相比仍有差距，目前主要用于一些中低端的电子产品中。

2. 玻璃纤维布基覆铜板（Glass Fabric-based Laminates）

玻璃纤维布基覆铜板是目前应用最广泛的PCB基材，其增强材料是电子级玻璃纤维布。玻纤布的引入大大提升了基材的机械强度、尺寸稳定性、耐热性、耐湿性和电气性能。根据所用树脂体系的不同，玻纤布基覆铜板又可以细分为多种类型：

• 环氧玻璃纤维布基板（Epoxy Glass Fabric Laminates）： 这是最常用、产量最大的PCB基材，通常标记为 FR-4。FR-4以电子级无碱玻璃纤维布为增强材料，浸渍环氧树脂（通常为四溴双酚A型环氧树脂，具有阻燃性）经热压而成。FR-4板材具有优异的电气性能、机械性能、耐热性、耐湿性以及良好的加工性能。它的介电常数和介质损耗相对稳定，在各种频率下都能保持较好的性能。FR-4还具备阻燃性，符合UL 94V-0标准，在火灾情况下能够自熄，提高了产品的安全性。由于其综合性能优异且成本适中，FR-4广泛应用于计算机、通信设备、消费电子、工业控制、汽车电子等几乎所有电子产品领域。市场上还有针对高频、高速应用优化的改进型FR-4材料，例如 High Tg FR-4（高玻璃化转变温度FR-4），用于对热稳定性有更高要求的应用，以及 Low Dk/Df FR-4（低介电常数/低介质损耗FR-4），用于一些对信号完整性有较高要求的中高速应用。

• 聚酰亚胺玻璃纤维布基板（Polyimide Glass Fabric Laminates）： 聚酰亚胺（PI）树脂具有卓越的耐高温性、优异的机械性能、电气性能以及耐化学腐蚀性。以聚酰亚胺树脂为粘合剂，电子级玻璃纤维布为增强材料制成的基板，通常称为 PI 或 Kapton（杜邦公司的商品名）。这类基材能在更高的温度下长期工作，通常可耐受超过200°C的温度，其玻璃化转变温度（Tg）远高于FR-4。聚酰亚胺基板在高温环境下仍能保持良好的尺寸稳定性和电气性能，非常适合航空航天、军事设备、高温工业控制以及高密度、高可靠性要求的领域。此外，聚酰亚胺基板还具有优异的耐辐射性，使其在特殊环境中具有独特的优势。然而，其成本相对较高。

• 双马来酰亚胺三嗪玻璃纤维布基板（BT-Resin Glass Fabric Laminates）： BT树脂（Bismaleimide Triazine Resin）是一种热固性树脂，具有高玻璃化转变温度（Tg）、低介电常数、低介质损耗、优异的耐热性、耐湿性以及良好的机械强度。以BT树脂为粘合剂，玻璃纤维布为增强材料制成的基板，通常称为 BT树脂基板。BT树脂基板的综合性能介于FR-4和聚酰亚胺基板之间，尤其是在高频性能和耐热性方面表现优异。它常用于对性能有较高要求，但又无需达到聚酰亚胺基板极高成本的领域，例如服务器、网络通信设备、汽车电子以及部分射频应用。BT树脂基板在多层板制造中也具有良好的兼容性。

• 聚四氟乙烯玻璃纤维布基板（PTFE Glass Fabric Laminates）： 聚四氟乙烯（PTFE），俗称特氟龙，是一种具有极低介电常数（Dk ≈ 2.0-2.6）和极低介质损耗（Df ≈ 0.0009-0.002）的介电材料。以PTFE为粘合剂，玻璃纤维布为增强材料制成的基板，通常称为 PTFE基板 或 特氟龙基板。这类基材是射频（RF）、微波和毫米波电路的理想选择。在超高频率下，信号衰减和失真是关键问题，而PTFE基板能够最大限度地减少这些损耗，确保信号的完整性。此外，PTFE基板还具有优异的耐高温、耐化学腐蚀和低吸湿性。然而，PTFE材料的机械强度相对较低，加工难度较大，且成本非常高。因此，它主要应用于雷达、卫星通信、移动通信基站、高频测试设备等专业射频微波领域。为了改善机械性能，有时会在PTFE中添加陶瓷填料。

• 碳氢树脂玻璃纤维布基板（Hydrocarbon Resin Glass Fabric Laminates）： 碳氢树脂是一类具有低介电常数和低介质损耗的聚合物，通常用于制造高性能射频/微波基板。这类基板通常以碳氢树脂与玻璃纤维布结合，或与陶瓷填料复合，以进一步优化电气性能和热性能。碳氢树脂基板的电气性能接近PTFE，但在加工性能和成本方面更具优势。它们广泛应用于中高频通信系统、天线、功率放大器等领域，是高性能FR-4和PTFE之间的一个重要选择。

3. 复合型覆铜板（Composite Laminates）

为了结合不同材料的优点，满足特定应用的需求，出现了各种复合型覆铜板。

• CEM系列（Composite Epoxy Material）： CEM系列覆铜板是一种复合材料基板，其结构通常是玻璃纤维布与纸浆纤维的组合，并以环氧树脂为粘合剂。常见的CEM系列包括：

• CEM-1： 采用纸基作为芯材，表面则使用一层或多层玻璃纤维布，以环氧树脂浸渍。CEM-1比FR-4更具成本优势，同时在冲孔加工性上优于FR-4，机械强度和电气性能优于FR-2。它适用于单面PCB板，但由于其复合结构，不适合进行金属化孔（PTH）工艺，因此不能用于双面或多层板。

• CEM-3： 与FR-4类似，但它在玻璃纤维布之间可能夹有纸浆纤维或非织造玻璃纤维毡，或采用特殊的玻璃纤维与填料组合。CEM-3在性能上接近FR-4，但在成本和冲孔加工性上比FR-4更具优势。它能够进行金属化孔（PTH）工艺，因此可以用于双面和部分简单的多层板。CEM-3是FR-4的有效替代品，特别是在对成本和加工效率有较高要求的应用中。

• CEM-4和CEM-5： 这些是CEM系列的进一步发展，通常具有更优异的电气性能和热性能，并更接近FR-4的特性。

• 陶瓷填充型基板（Ceramic Filled Laminates）： 在某些高性能基材中，会添加陶瓷填料（如氧化铝、二氧化硅等）以改善其电气性能和热性能。陶瓷具有高介电常数、低损耗、高导热性和优异的尺寸稳定性。通过在PTFE、碳氢树脂或其他低损耗树脂中添加陶瓷填料，可以制备出具有更高介电常数、更低损耗和更好热管理能力的基板。这类基材广泛应用于高频功率放大器、天线阵列、射频模块等需要高功率处理能力和严格信号完整性的领域。

4. 热塑性塑料基材（Thermoplastic Plastic Substrates）

除了上述热固性树脂基材外，一些热塑性塑料也开始被应用于PCB基材，尤其是柔性PCB和某些特殊应用。

• 聚酯（PET）： 聚酯薄膜具有良好的柔韧性、绝缘性和成本效益。它通常用于制造柔性印刷电路板（FPC），尤其是在对弯曲寿命要求不高的静态弯曲应用中，例如键盘膜、简单的显示器连接线等。但其耐热性较差，不适合高温焊接。

• 聚萘二甲酸乙二醇酯（PEN）： PEN薄膜是PET的一种升级版，具有比PET更好的耐热性、机械强度和尺寸稳定性。它可以在一定程度上替代PET，用于对性能有更高要求的柔性电路。

• 聚醚醚酮（PEEK）： PEEK是一种高性能热塑性工程塑料，具有优异的耐高温性、机械强度、耐化学腐蚀性和生物相容性。它在高可靠性、高温度和医疗领域有一些特殊的应用，但由于其高成本和加工难度，在常规PCB中不常见。

三、按阻燃性能分类

根据基材是否具有阻燃性以及阻燃等级，可以将PCB基材分为：

• 阻燃型（Flame Retardant）： 这类基材在配方中添加了阻燃剂，能够满足UL 94V-0或更高等级的阻燃要求。当离开火焰时，材料能在规定时间内自熄。FR-4、FR-5、CEM-3等都属于阻燃型基材。这是目前PCB应用的主流，特别是考虑到产品安全性和法规要求。

• 非阻燃型（Non-Flame Retardant）： 这类基材不添加或添加少量阻燃剂，不具备V-0等级的阻燃性，如FR-1、FR-2、XPC等纸基板。它们通常成本较低，但安全性相对较差，只能用于对阻燃性无特殊要求的场合。

四、按应用领域分类

1. 刚性PCB基材

这是最常见的PCB基材类型，用于制造不可弯曲的PCB板。主要包括FR-4、FR-5、CEM-1、CEM-3、BT树脂基板、聚酰亚胺基板以及各种高频板材（如PTFE基板、碳氢树脂基板、陶瓷填充基板）等。

2. 柔性PCB基材

用于制造可弯曲、折叠的柔性印刷电路板（FPC）。主要包括聚酰亚胺（PI）薄膜、聚酯（PET）薄膜等。

• 聚酰亚胺（PI）薄膜： 是柔性电路板最主要的基材，具有优异的耐高温性、机械强度、尺寸稳定性、电气性能和耐化学性。PI薄膜可以承受多次弯曲和高温焊接，因此广泛应用于手机、平板电脑、相机、医疗设备、汽车电子等需要弯曲和高可靠性的产品。

• 聚酯（PET）薄膜： 成本较低，柔韧性好，但耐热性、尺寸稳定性和耐化学性不如PI。主要用于对性能要求不高、静态弯曲或低频信号的柔性电路。

3. 刚柔结合板（Rigid-Flex PCB）基材

刚柔结合板结合了刚性板和柔性板的优点，通过柔性区域连接不同的刚性区域。其基材通常是刚性FR-4与柔性PI薄膜的组合。这种结构可以节省连接器，减少组装空间，提高可靠性，常用于航空航天、医疗、军工以及高端消费电子产品。

五、PCB基材的关键性能参数

选择合适的PCB基材需要综合考虑多项性能参数：

1. 介电常数（Dk/Er）

介电常数是衡量材料储存电荷能力的重要参数，它影响信号的传输速度和特性阻抗。对于高频电路，通常要求基材具有较低且稳定的介电常数，以减少信号传输延迟和失真。介电常数越高，信号传输速度越慢。

2. 介质损耗（Df/Tanδ）

介质损耗反映了电场作用下材料内部能量损耗的大小。在高频应用中，介质损耗直接导致信号衰减。因此，高频基材要求具有极低的介质损耗，以确保信号完整性。

3. 玻璃化转变温度（Tg）

玻璃化转变温度是指高分子材料从玻璃态转变为高弹态的温度。在Tg以下，材料呈刚性玻璃态；高于Tg时，材料会变软，机械性能和尺寸稳定性会下降。因此，PCB基材的Tg值越高，其耐热性越好，在高温焊接或高温工作环境下能更好地保持尺寸稳定性和电气性能。

4. 热膨胀系数（CTE）

热膨胀系数表示材料在温度变化时尺寸变化的程度。PCB基材的CTE应尽可能与铜箔和电子元器件的CTE相匹配，以减少因热应力引起的翘曲、分层或焊盘开裂等问题，特别是对于多层板和HDI板。

5. 导热系数（Thermal Conductivity）

导热系数衡量材料传导热量的能力。对于高功率、高发热量的电子产品，需要选择高导热系数的基材，以便有效将热量从元器件传导出去，降低芯片温度，提高系统可靠性。

6. 吸水率

吸水率表示材料吸收水分的能力。水分会显著影响基材的介电常数、介质损耗和绝缘电阻，导致电气性能下降。因此，低吸水率是PCB基材的重要特性，尤其是在潮湿环境下工作的产品。

7. 剥离强度（Peel Strength）

剥离强度表示铜箔与基材之间粘合力的强度。足够的剥离强度可以确保在加工和使用过程中铜箔不会与基材分离，保证电路的完整性。

8. 阻燃性

阻燃性是指材料抵抗燃烧的能力。PCB基材通常要求具有一定的阻燃性，以满足安全标准和法规要求，如UL 94V-0等级。

9. 机械强度

包括抗弯强度、抗拉强度等，确保PCB在组装、运输和使用过程中具有足够的机械支撑能力，不易断裂或变形。

10. 尺寸稳定性

尺寸稳定性是指基材在温度、湿度或机械应力作用下尺寸变化的大小。良好的尺寸稳定性对于高密度、精细线路的制造至关重要，可以减少对位误差。

六、未来发展趋势

随着5G通信、人工智能、物联网、云计算以及新能源汽车等新兴技术的快速发展，对PCB基材提出了更高的要求：

• 更高频率和更快速度： 传统的FR-4在20GHz以上频率时损耗明显增大，因此需要更低介电常数、更低介质损耗的材料，如改进型FR-4、碳氢树脂、PTFE以及陶瓷填充材料的应用将更加普及。

• 更高集成度和密度： 随着器件小型化和功能集成度提高，需要更薄、更精细线路的基材，同时要求更好的尺寸稳定性和热管理能力。

• 更好散热性能： 高功率器件的普及使得散热成为关键问题，高导热系数的基材将受到更多关注。

• 更低成本和更环保： 在满足性能要求的前提下，成本控制和环保性（如无卤、可回收）将成为未来基材研发的重要方向。

• 柔性与可穿戴： 柔性PCB和可拉伸PCB的需求将持续增长，推动柔性基材和弹性基材的创新。

PCB基材是电子行业发展的重要基石。随着技术的不断进步，基材的种类将更加丰富，性能也将持续提升，以满足日益复杂的电子产品设计和应用需求。理解不同基材的特性及其适用范围，对于电子工程师和PCB设计师来说至关重要。
