光耦合器的分类

　　光耦合器（Optocoupler），也称为光电耦合器或光隔离器，是一种利用光信号在两个电路之间传输电信号的电子元件。它在工业控制、通信、医疗等领域有着广泛的应用。根据不同的分类标准，光耦合器可以分为多种类型，每种类型都有其独特的特点和应用场景。

　　根据传输介质的不同，光耦合器可以分为光纤型、同轴型和无线型三种。光纤型光耦合器以光纤为传输介质，具有传输速度快、抗干扰能力强等优点，常用于长距离通信和数据传输等领域。例如，在大型企业的数据中心，由于业务规模不断扩大，原有的铜缆传输方式已经无法满足需求，项目团队采用了光纤型光耦合器进行信号传输，不仅提高了传输速度和稳定性，还降低了维护成本。同轴型光耦合器以同轴电缆为传输介质，具有成本低、安装方便等特点，常用于低速、短距离的信号传输，如电视信号传输、工业控制系统等。无线型光耦合器通过无线电波实现光信号与电信号的传输，具有传输距离远、适应性强等优点，常用于无线通信、远程控制等领域。

　　根据工作原理的不同，光耦合器可以分为光电转换型、脉冲调制型和数字光电转换型三种。光电转换型光耦合器通过光电效应实现光信号与电信号的相互转换，这是最常见的一种光耦合器，其转换效率较高，但响应速度可能较慢。脉冲调制型光耦合器利用脉冲调制技术实现光信号与电信号的转换，这种光耦合器具有响应速度快、抗干扰能力强的特点，适用于高速数据传输。数字光电转换型光耦合器结合了数字信号处理技术与光电转换技术，可以实现高速、高精度的信号转换，常用于数字电路与模拟电路之间的信号隔离与转换。

　　根据用途的不同，光耦合器可以分为通信光电耦合器和工业控制光电耦合器。通信光电耦合器广泛应用于各种通信网络中，实现信号的高效传输与隔离。工业控制光电耦合器用于工业自动化控制系统中的信号隔离与转换，确保工业生产的可靠性和安全性。

　　光耦合器的分类多样，每种类型都有其独特的特点和应用场景。在选择光耦合器时，需要根据实际需求和应用场景来选择合适的类型，以确保系统的稳定性和可靠性。

　　光耦合器的工作原理

　　光耦合器（Optical Coupler），又称光电隔离器或光耦，是一种通过光媒介传输电信号的电子元件。其工作原理基于光电转换，即电信号转化为光信号，再由光信号转化为电信号，从而实现输入与输出之间的电气隔离。这种隔离不仅能够防止干扰和噪声的传播，还能提高系统的稳定性和安全性。

　　光耦合器通常由三部分组成：光的发射、光的接收和信号放大。具体来说，输入的电信号驱动发光二极管（LED），使其发出特定波长的光。这些光信号通过透明介质传输到光敏元件（如光敏二极管或光敏三极管）上，光敏元件接收到光信号后产生光电流。这一光电流再经过放大电路处理，最终输出电信号。整个过程实现了电-光-电的转换，起到了输入、输出和隔离的作用。

　　光耦合器的工作特性主要包括以下几个方面：

　　共模抑制比高：在光耦合器内部，由于发光管和受光器之间的耦合电容很小（通常在2pF以内），因此共模输入电压通过极间耦合电容对输出电流的影响很小，从而使得共模抑制比很高。

　　输出特性：光耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC之间的关系。当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。当IF>0时，在一定的IF作用下，所对应的IC基本上与VCE无关，IC与IF之间的变化成线性关系。

　　电流传输比CTR：电流传输比CTR是指在输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比。CTR是衡量光耦合器效率的重要参数。

　　上升时间Tr和下降时间Tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波。从输出脉冲前沿幅度的10%到90%，所需时间为脉冲上升时间tr；从输出脉冲后沿幅度的90%到10%，所需时间为脉冲下降时间tf。

　　光信号单向传输：光耦合器能够实现光信号的单向传输，无反馈，这使得它在许多应用中具有良好的隔离性能。

　　工作于线性状态和开关状态：光耦合器可以工作在线性状态，传输模拟信号；也可以工作于开关状态，传输脉冲信号。在传输脉冲信号时，输入信号和输出信号之间存在一定的延迟时间，不同结构的光耦合器输入、输出延迟时间相差很大。

　　光耦合器的这些工作特性使其在各种电子设备中得到了广泛应用，特别是在需要电气隔离的场合。例如，在工业控制系统中，光耦合器可以用来隔离输入输出信号，防止干扰和噪声的传播，提高系统的稳定性和可靠性。在数据通信领域，光耦合器可以用来实现高速、长距离的数据传输，提高通信质量。在医疗设备中，光耦合器可以用来隔离高压电源和低压电路，确保设备的安全运行。

　　光耦合器作为一种重要的电子元件，凭借其独特的隔离、放大、转换信号等功能，在各个领域都发挥着重要作用。了解光耦合器的工作原理，有助于我们更好地应用它，为我们的生活带来更多便利。

　　光耦合器的作用

　　光耦合器（Optical Coupler），又称光电耦合器或光隔离器，是一种通过光媒介传输电信号的电子元件。它在现代电子设备和系统中扮演着至关重要的角色，其主要作用可以归纳为以下几个方面：

　　电气隔离：光耦合器的核心功能之一是实现输入和输出电路之间的电气隔离。这意味着输入侧的电信号通过光的形式传递到输出侧，而不需要直接的电气连接。这种隔离对于防止高电压、电流浪涌或噪声干扰从一个电路传递到另一个电路至关重要。例如，在电源电路和控制电路之间使用光耦合器，可以有效保护敏感的控制电路免受电源波动的影响。

　　信号传输：光耦合器能够高效地传输信号，而不会受到电磁干扰的影响。由于光信号不受电磁场的影响，光耦合器在传输信号时具有很高的抗干扰能力。这使得它在长距离信号传输、高频信号处理和噪声敏感的应用中非常有用。例如，在通信系统中，光耦合器可以用于隔离和传输高速数据信号，确保数据的完整性和可靠性。

　　电压调节：在电源电路中，光耦合器可以用于实现精确的电压调节。通过将输出电压的反馈信号通过光耦合器传递到输入侧，可以实现对输出电压的精确控制。这种反馈机制有助于保持输出电压的稳定，即使在负载变化或输入电压波动的情况下也能保持良好的性能。

　　保护电路：光耦合器可以用于保护电路免受过电压、过电流或瞬态电压尖峰的损害。通过在关键电路节点之间插入光耦合器，可以有效地隔离潜在的危险电压，保护敏感的电子元件和设备。例如，在电机控制电路中，光耦合器可以用于隔离控制信号和高电压驱动电路，防止高电压对控制电路的损害。

　　逻辑电平转换：光耦合器还可以用于实现不同逻辑电平之间的转换。由于光耦合器的输入和输出侧可以工作在不同的电压水平，因此它可以用于将低电压信号转换为高电压信号，或将高电压信号转换为低电压信号。这种功能在混合信号系统和接口电路中非常有用。

　　开关控制：光耦合器可以用于实现开关控制功能。通过控制输入侧的电信号，可以控制输出侧的光信号，从而实现对负载电路的开关控制。这种控制方式具有响应速度快、可靠性高和寿命长的优点。例如，在固态继电器中，光耦合器可以用于实现无触点的开关控制，避免了机械触点的磨损和故障。

　　光耦合器在现代电子设备和系统中发挥着不可或缺的作用。它通过实现电气隔离、信号传输、电压调节、电路保护、逻辑电平转换和开关控制等功能，确保了电子系统的稳定性和可靠性。无论是消费电子、工业控制还是通信系统，光耦合器都是保障系统性能和安全的重要组件。

　　光耦合器的特点

　　光耦合器（Optical Coupler），又称光电隔离器或光电耦合器，是一种用于隔离、耦合和传输光信号的器件。其主要功能是将一个光学系统的光信号转换成电信号，或者将电信号转换为光信号，以实现光与电之间的高效转换。在各类光电子设备中，光耦合器起到了桥梁的作用，实现了不同部分之间的无缝衔接。

　　光耦合器的基本原理是通过光电二极管和光电晶体管等器件，将光信号转换为电信号或者将电信号转换为光信号。其结构主要包括光源、耦合光缆、光电转换器件和输出端等组成部分。光源发出的光信号通过耦合光缆传输到光电转换器件，然后转换为电信号输出。

　　光耦合器具有以下几个显著特点：

　　高效转换：光耦合器能够高效地将电信号转换为光信号，或将光信号转换为电信号。这种高效的转换能力使得光耦合器在光电子设备中扮演着至关重要的角色。

　　隔离性能：光耦合器能够实现输入端和输出端之间的电气隔离。这种隔离性能使得光耦合器在抗干扰和提高系统稳定性方面具有显著优势。例如，在通信系统中，光耦合器可以有效地防止电磁干扰和噪声的传播，提高信号传输的可靠性。

　　响应速度快：光耦合器的响应速度极快，其响应延迟时间通常在微秒（us）级别，甚至更快的可以达到纳秒（ns）级别。这种快速响应能力使得光耦合器在高速信号传输和实时控制系统中具有广泛的应用。

　　高绝缘电阻：光耦合器的输入端和输出端之间具有很高的绝缘电阻，通常可以达到10^12欧姆以上。这种高绝缘电阻使得光耦合器在高压环境下也能保持良好的性能，适用于各种严苛的工作条件。

　　低功耗：光耦合器在工作过程中消耗的功率较低，这使得它在节能和环保方面具有明显的优势。特别是在便携式设备和电池供电系统中，低功耗特性尤为重要。

　　长寿命：光耦合器通常采用固态器件，没有机械运动部件，因此具有较长的使用寿命。这使得光耦合器在长期运行的系统中具有较高的可靠性和稳定性。

　　广泛的应用领域：光耦合器在通信、医疗、工业等领域都有着广泛的应用。在通信领域，光耦合器被广泛应用于光纤通信系统中，起到了连接光纤和光电子设备的重要作用，提高了通信系统的稳定性和可靠性。在医疗领域，光耦合器用于医学成像设备，帮助医生获取清晰、准确的影像信息。在工业领域，光耦合器被用于传感器和控制系统中，实现了对光信号的灵敏检测和高效控制。

　　光耦合器作为一种关键的光电子器件，凭借其高效转换、隔离性能、快速响应、高绝缘电阻、低功耗和长寿命等特点，在现代科技中发挥着重要作用。随着科技的不断进步，光耦合器将在集成度、性能和应用范围上取得更大突破，为各个领域的发展提供更强大的支持。

　　光耦合器的应用

　　光耦合器（Optical Coupler），也称为光电耦合器或光耦，是一种利用光作为媒介来传输电信号的电子器件。它由发光源（通常是发光二极管，LED）和受光器（如光敏二极管或光敏三极管）组成，这两部分通过透明绝缘体隔离。光耦合器在输入和输出端之间提供了良好的电气隔离，具有单向传输特性，因此在各种电路中得到了广泛应用。

　　1. 逻辑电路中的应用

　　在数字逻辑电路中，光耦合器常用于实现不同电路之间的信号隔离。由于光耦合器能够有效地隔离输入和输出端，防止信号反馈，因此在复杂电路中，它可以确保信号的单向传输，提高系统的稳定性和可靠性。例如，在计算机数字通信和实时控制系统中，光耦合器作为信号隔离接口，可以显著提高系统的抗干扰能力和工作可靠性。

　　2. 固体开关应用

　　光耦合器还可以用作固体开关。通过控制发光二极管的电流，可以控制受光器的状态，从而实现开关功能。这种应用在遥控器、传感器和各种自动化控制系统中非常常见。例如，在遥控器中，光耦合器可以将红外信号转换为电信号，实现对设备的远程控制。

　　3. 触发电路中的应用

　　在触发电路中，光耦合器可以用于隔离触发信号，防止干扰。例如，在电力系统中，光耦合器常用于隔离高压侧和低压侧的信号，确保系统的安全运行。通过光耦合器，可以实现对高压设备的精确控制，同时避免高压信号对低压控制电路的干扰。

　　4. 脉冲放大电路中的应用

　　光耦合器在脉冲放大电路中也有重要应用。它可以将微弱的脉冲信号放大，同时保持信号的完整性。这种应用在通信设备和数据传输系统中非常普遍。通过光耦合器，可以实现对高速脉冲信号的有效传输和放大，提高系统的传输速率和可靠性。

　　5. 线性电路中的应用

　　在模拟电路中，光耦合器可以用于实现线性信号的隔离和传输。例如，在音频设备中，光耦合器可以用于隔离音频信号，防止噪声干扰。通过光耦合器，可以实现对音频信号的高质量传输，提高音质。

　　6. 特殊场合的应用

　　光耦合器还在一些特殊场合中得到应用。例如，在医疗设备中，光耦合器可以用于隔离生物电信号，确保设备的安全性和准确性。在汽车电子系统中，光耦合器可以用于隔离和传输各种传感器信号，提高系统的可靠性和抗干扰能力。

　　光耦合器凭借其优异的电气隔离性能、抗干扰能力和广泛的应用范围，已经成为现代电子系统中不可或缺的重要元件。随着科技的不断进步，光耦合器的技术和应用领域也在不断发展和扩展，为各种电子设备和系统的性能提升提供了有力支持。

　　光耦合器如何选型

　　光耦合器（Optical Coupler，简称光耦）是一种将电信号通过光的形式进行传输的半导体器件。它由发光器件（如红外发光二极管）和光敏器件（如光敏三极管、光敏电阻等）组成，通过电-光-电的转换实现信号的隔离和传输。光耦合器在电路设计中具有重要的应用价值，特别是在需要电气隔离、抗干扰和信号传递的场合。本文将详细介绍光耦合器的选型方法，并推荐一些常用的光耦合器型号。

　　一、光耦合器的选型

　　封装类型

　　光耦合器根据封装类型可以分为同轴型、双列直插型（DIP）、TO封装型、扁平封装型、贴片封装型等。不同的封装类型适用于不同的应用场景和电路需求。例如，贴片封装型适合用于表面贴装技术（SMT）的电路板，而双列直插型则适合用于传统的插件式电路板。

　　线性或非线性

　　光耦合器根据传输特性可以分为线性光耦和非线性光耦。线性光耦的电流传输特性曲线接近直线，适合传输模拟信号；而非线性光耦的电流传输特性曲线是非线性的，适合传输开关信号。例如，在开关电源中常用的光耦是线性光耦，而非线性光耦则适用于数字信号的传输。

　　电流传输比（CTR）

　　电流传输比（CTR）是指光耦合器的输出电流与输入电流之比。CTR值的大小对光耦的性能有重要影响，需要根据系统要求选择合适的CTR值。同时，还要注意CTR值的离散性，以确保批量生产的一致性。例如，MPC816系列光耦的CTR值范围为50%至300%。

　　工作温度

　　根据系统的工作温度范围，选择能在该温度下正常工作的光耦。例如，MPC817系列光耦的工作温度范围为-40°C至+105°C，适用于宽温环境下的应用。

　　输入控制电流（IF）

　　根据输入控制电流的大小，选择能够接收的IF值范围内的光耦。例如，6N137高速光耦的输入控制电流范围为1.6mA至20mA。

　　二、光耦合器的应用

　　逻辑电路

　　光耦合器可以构成各种逻辑电路，由于其抗干扰性能和隔离性能优于晶体管，因此在数字电路中得到广泛应用。例如，EL817高速光耦常用于数字信号的隔离和传输。

　　固体开关

　　在开关电路中，光耦合器可以实现输入和输出之间的良好电隔离，适用于各种开关应用。例如，MOSFET输出光电耦合器可以用于控制交流负载，如电机和螺线管。

　　触发电路

　　将光耦合器用于双稳态输出电路，可以通过控制发光二极管的串入回路来有效解决输出与负载隔离的问题。例如，TLP719高性价比小贴片高速光耦适用于触发电路的应用。

　　高速传输

　　高速光耦具有高精度、高灵敏度、低失真等特点，适用于高速数据传输、光电传感、医疗器械、测量等领域。例如，6N138高速光耦的传输速率可达10Mbps，适用于高速数据传输应用。

　　自动化控制

　　在自动化控制领域，高速光耦可用于自动检测、物流搬运、机器视觉等领域。例如，IPM驱动光耦MPH480具有高效、高可靠性的特点，适用于工业和新能源领域的应用。

　　三、常用光耦合器型号推荐

　　MPC816系列

　　封装类型：DIP4

　　特点：砷化铝镓红外发射二极管，硅平面光电晶体管探测器，稳定的隔离特性

　　应用：电机控制、直流稳压电源、LED驱动

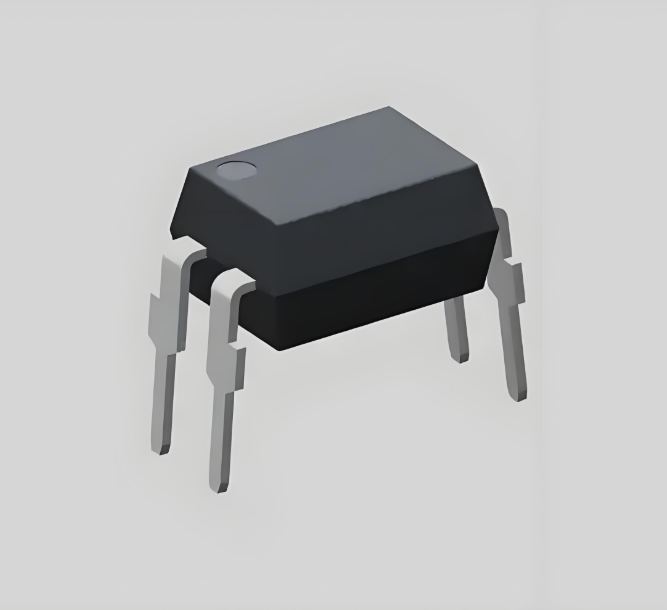

　　MPC817系列

　　封装类型：DIP4

　　特点：砷化铝镓红外发射二极管，硅平面光电晶体管探测器，稳定的隔离特性

　　应用：电机控制、直流稳压电源、LED驱动

　　6N137高速光耦

　　封装类型：SOIC-8

　　特点：高传输速率（10Mbps），低功耗，宽工作温度范围（-40°C至+85°C）

　　应用：高速数据传输、数字信号隔离

　　EL817高速光耦

　　封装类型：DIP4

　　特点：高灵敏度，低输入驱动电流，宽工作温度范围（-40°C至+100°C）

　　应用：数字信号隔离、触发电路

　　TLP719小贴片高速光耦

　　封装类型：SOP-4

　　特点：高隔离度电压（5000V耐压），高共模抑制比（CMR），传输速率可达1Mbps

　　应用：触发电路、信号隔离

　　6N138高速光耦

　　封装类型：SOIC-8

　　特点：高传输速率（10Mbps），低功耗，宽工作温度范围（-40°C至+85°C）

　　应用：高速数据传输、数字信号隔离

　　IPM驱动光耦MPH480

　　封装类型：DIP4

　　特点：高效、高可靠性，适用于IPM接口隔离

　　应用：工业和新能源领域

　　四、总结

　　光耦合器在电路设计中具有重要的应用价值，特别是在需要电气隔离、抗干扰和信号传递的场合。选型时需要考虑封装类型、线性或非线性、电流传输比（CTR）、工作温度和输入控制电流（IF）等因素。本文推荐了一些常用的光耦合器型号，如MPC816系列、MPC817系列、6N137高速光耦、EL817高速光耦、TLP719小贴片高速光耦、6N138高速光耦和IPM驱动光耦MPH480，这些型号在不同的应用场景中表现出色，可以根据具体需求进行选择。
