TVS管的分类

　　TVS管（瞬态电压抑制器）是一种高效的电路保护器件，主要用于保护电路免受瞬态高压尖峰脉冲（如静电或雷击浪涌）的冲击。根据不同的标准，TVS管可以进行多种分类。

　　根据极性，TVS管可以分为单极性和双极性两种。单极性TVS管只能在一个方向上导通，适用于直流电路；而双极性TVS管可以在正反两个方向上导通，适用于交流电路。双极性TVS管在正反两个方向上都能吸收瞬时大脉冲功率，并将电压箝制在预定水平。

　　根据用途，TVS管可以分为通用型和专用型。通用型TVS管适用于各种电路，而专用型TVS管则针对特定电路或应用进行优化设计。例如，有专门用于交流电压保护、4~200mA电流环保、数据线保护、同轴电缆保护、电话机保护等的专用型TVS管。

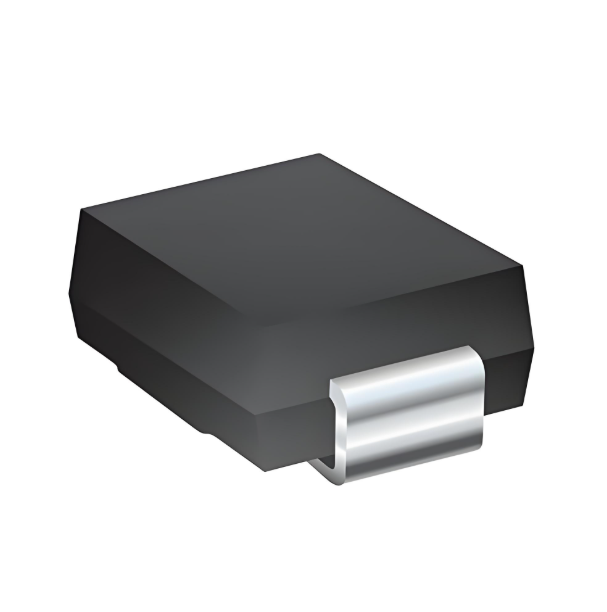

　　根据封装和内部结构，TVS管可以分为轴向引线二极管、双列直插TVS阵列、贴片式、组件式和大功率模块式等。轴向引线二极管适用于传统的插件安装方式；双列直插TVS阵列适用于多线保护，可以同时保护多条线路；贴片式TVS管适用于高密度安装场合；组件式和大功率模块式TVS管则适用于需要处理大功率的应用场景。

　　在选择TVS管时，需要考虑多个参数，包括最大直流工作电压、反向关断电压、箝位电压、峰值脉冲功耗、峰值脉冲电流、封装形式和漏电流等。其中，最大直流工作电压应大于或等于被保护电路的最大工作电压；最大箝位电压应小于被保护电路的损坏电压；峰值脉冲功耗必须大于被保护电路内可能出现的峰值脉冲功率。

　　TVS管还可以根据功率进行分类。常见的功率等级有200W、400W、500W等。不同功率等级的TVS管适用于不同的应用场景，例如，低功率的TVS管适用于高密度安装场合，而大功率的TVS管则适用于电源馈线等需要处理大功率的应用场景。

　　TVS管的分类多样，可以根据极性、用途、封装和功率等多个维度进行划分。在实际应用中，选择合适的TVS管需要综合考虑电路的具体需求和工作环境，以确保电路的安全和稳定运行。

　　TVS管的工作原理

　　TVS管（Transient Voltage Suppressor），即瞬态电压抑制器，是一种高效的电路保护器件，主要用于保护电路免受瞬态高压尖峰脉冲（如静电或雷击浪涌）的冲击。TVS管的工作原理类似于稳压二极管，但其响应速度更快，能够吸收更高的能量。

　　TVS管的核心原理在于其反向击穿特性。当TVS管的反向电压小于其最大反向工作电压（VRWM）时，TVS管处于高阻态，基本不导通，此时电路正常工作，TVS管对电路的影响可以忽略不计。然而，当TVS管的反向电压超过其击穿电压（VBR）时，TVS管的阻抗会迅速下降，进入低阻态，此时TVS管会迅速导通，将大部分能量吸收并释放到地，从而保护电路中的其他元器件免受损害。

　　具体来说，当电路中出现异常过电压时，TVS管会在极短的时间内（亚纳秒级）从高阻态转变为低阻态，其两端的电压会被钳制在一个预定值，即最大箝位电压（VC）。这个过程可以有效地将过电压限制在一个安全范围内，防止过电压对电路中的敏感元器件造成损坏。随着过电压的消失，TVS管会逐渐恢复到高阻态，电路恢复正常工作。

　　TVS管的关键参数包括最大反向工作电压（VRWM）、击穿电压（VBR）、最大脉冲峰值电流（IPP）、最大箝位电压（VC）等。其中，最大反向工作电压是指在正常工作条件下，TVS管两端的最大电压值，应略高于被保护电路的正常工作电压，以确保电路正常工作时TVS管不导通。击穿电压是指在一定测试电流下，TVS管开始导通的电压值。最大脉冲峰值电流是指TVS管在规定脉冲波形下能够承受的最大电流值。最大箝位电压是指在峰值电流作用下，TVS管两端的电压值，应小于被保护电路的最大可承受电压。

　　TVS管的选型需要根据被保护电路的具体要求进行。首先，需要确定被保护电路的最大工作电压，选择VRWM略高于该电压的TVS管。其次，需要考虑TVS管的最大箝位电压，确保其小于被保护电路的最大可承受电压。此外，还需要考虑TVS管的寄生电容，特别是对于高频数据线路，寄生电容过大可能会影响数据传输。

　　TVS管通过其快速响应和高效能量吸收能力，能够在电路中出现瞬态过电压时迅速导通，将电压钳制在安全范围内，从而有效保护电路中的其他元器件免受损害。其广泛应用于电源保护、通信设备和敏感电子系统等领域，是现代电子电路中不可或缺的保护元件。

　　TVS管的作用

　　瞬态电压抑制二极管（Transient Voltage Suppressor，简称TVS）是一种高效的电路保护器件，广泛应用于各种电子设备中，特别是在手机、数码摄像机、数码相机和MP3播放器等高级电子设备中。TVS管的主要作用是保护电路免受瞬态过电压和静电放电（ESD）的损害。

　　TVS管的基本原理是通过在电路中并联一个高阻抗的半导体器件，当电路中出现瞬态过电压时，TVS管会迅速导通，将过电压引导到地，从而保护其他电路元件免受损害。TVS管的响应时间非常快，可以达到皮秒级，这是限压型浪涌保护器件中最快的。这种快速响应能力使得TVS管能够迅速吸收和抑制电路中的过电压和静电放电能量，防止电压过高对电路元件造成损害。

　　在手机ESD保护电路中，TVS管发挥着不可或缺的作用。静电放电是手机设计中面临的主要威胁之一。当手机与其他物体接触或摩擦时，可能会产生静电电荷。当这些电荷积累到一定程度后，会在瞬间释放，形成静电放电现象。静电放电的能量足以击穿手机内部的敏感元件，如集成电路、芯片等，导致手机功能异常或损坏。TVS管以其卓越的嵌位功能、极低的击穿电压和极小的封装，在手机ESD保护电路中发挥着重要作用。当静电放电发生时，TVS管会迅速导通，将静电放电能量引导到地，防止其传播到其他电路元件，从而保护手机内部的敏感元件免受损害。

　　除了静电放电保护外，TVS管还具有过电压保护功能。手机可能面临其他形式的过电压冲击，如电源波动、雷击等。这些过电压冲击同样会对手机电路造成损害。TVS管在过电压保护方面也表现出色。当电路中出现过电压时，TVS管会迅速响应，将多余的电压引导到地，防止其传播到其他电路元件，从而保护手机电路免受损害。

　　此外，TVS管还可以用于电磁脉冲（EMP）保护。电磁脉冲是一种瞬时高能量放电现象，可对电子设备造成严重破坏。虽然手机在日常生活中较少直接面对强烈的电磁脉冲冲击，但在一些特殊环境下，如雷电、电磁辐射等，仍可能受到电磁脉冲的影响。TVS管可以用于吸收和抑制电磁脉冲，保护手机电路免受EMP的影响。

　　TVS管的优势在于其响应速度快、钳位电压低、封装小且便于集成。TVS管的响应时间可以达到皮秒级，是限压型浪涌保护器件中最快的。这使得TVS管能够迅速响应电路中的过电压和静电放电等突发事件，有效保护电路元件免受损害。TVS管在导通时，能够将电压钳制在预定水平，防止电压过高对电路元件造成损害。这一特点使得TVS管特别适用于电池供电的低电压回路环境，如手机等便携式电子设备。TVS管的封装尺寸小，便于在电路板上集成。在手机等空间有限的电子设备中，这一特点尤为重要。

　　TVS管作为一种高效的电路保护器件，在手机ESD保护电路中发挥着不可或缺的作用。其卓越的嵌位功能、极低的击穿电压和极快的响应时间等特点，使得TVS管能够迅速响应电路中的过电压和静电放电等突发事件，有效保护手机内部的敏感元件免受损害。在手机设计中，合理选择和应用TVS管，对于提高手机的可靠性和稳定性具有重要意义。

　　TVS管的特点

　　TVS管（瞬态电压抑制器）是一种高效能的保护器件，广泛应用于各种电子设备中，用于防止雷击、过压、静电和浪涌电流等对电路的损害。TVS管具有以下几个显著的特点：

　　快速响应时间：TVS管的响应时间非常快，通常在皮秒（ps）级别。这意味着当电路中出现瞬态高能量冲击时，TVS管能够在极短的时间内从高阻抗状态转变为低阻抗状态，迅速吸收瞬态电流，将电压钳制在一个安全范围内，从而保护后级电路免受损害。

　　高瞬态浪涌吸收能力：TVS管能够承受非常高的瞬态浪涌电流。其瞬态冲击功率可以从几百瓦到几十千瓦不等，具体取决于器件的规格。这种高吸收能力使得TVS管能够应对各种极端情况下的过电压冲击，如雷击、开关操作引起的过电压等。

　　低漏电流：在正常工作状态下，TVS管处于高阻抗状态，其漏电流非常低，通常在微安（μA）级别。这意味着在电路正常工作时，TVS管几乎不会对电路产生任何影响，不会消耗额外的电能，也不会干扰电路的正常运行。

　　高可靠性：TVS管具有很高的可靠性，不易损坏。其耐突波电流的能力与其P-N结面积成正比，因此可以通过选择不同规格的TVS管来满足不同的应用需求。此外，TVS管在长期使用中性能稳定，不易老化，使用寿命长。

　　易于安装和使用：TVS管的封装形式多样，包括常见的SMD（表面贴装器件）和THT（通孔插装器件），便于在各种电路板上安装。其使用方法也非常简单，通常只需将TVS管反向并联在电路的电源输入端即可实现保护功能。

　　击穿电压偏差小：TVS管的击穿电压偏差通常在5%左右，电压精度高。这意味着在实际应用中，TVS管能够更准确地在设定的电压范围内启动保护功能，避免因电压偏差过大而导致的保护失效或误动作。

　　广泛的应用范围：TVS管适用于各种电子设备和电路，包括家用电器、电子仪器、计算机系统、通信设备、电源模块等。无论是交流电路还是直流电路，都可以找到合适的TVS管进行保护。

　　TVS管凭借其快速响应、高吸收能力、低漏电流、高可靠性、易于安装和使用等特点，成为现代电子设备中不可或缺的保护元件。在设计和应用电路时，合理选择和使用TVS管，可以有效提高电路的稳定性和可靠性，延长设备的使用寿命。

    　TVS管的应用

　　TVS（瞬态电压抑制器）管是一种高效的保护器件，广泛应用于各种电子设备中，以保护电路免受瞬态电压（如浪涌、静电放电等）的损害。TVS管的工作原理是当其两端受到反向瞬态过压脉冲时，能够以极高的速度将两端间的高阻抗变为低阻抗，从而吸收瞬间大电流，并将电压箝制在预定数值，有效保护电路中的元器件。

　　应用领域

　　计算机系统和通讯设备：在这些设备中，TVS管可以防止微处理器或单片机因瞬间的脉冲（如静电放电效应、交流电源的浪涌及开关电源的噪音）导致的失灵。例如，在计算机主板上，TVS管可以保护CPU和其他关键组件免受电压波动的影响。

　　电源保护：在直流稳压电源中，TVS管可以保护使用该电源的仪器设备，同时还能吸收电路中晶体管的集电极到发射极间的峰值电压，从而保护晶体管。例如，在汽车电源线保护中，TVS管可以防止电池电压波动对电子控制单元（ECU）的损害。

　　家用电器和仪器仪表：在这些设备中，TVS管可以防止因外部电压波动或内部电路故障导致的损坏。例如，在电视机、洗衣机等家电中，TVS管可以保护电路板免受雷击或电源浪涌的影响。

　　热插拔电路保护：在服务器和存储设备中，热插拔功能允许用户在不断电的情况下更换或添加组件。TVS管可以保护这些热插拔接口免受电压波动的影响，确保系统的稳定性和可靠性。

　　典型应用电路

　　交流电路保护：在交流电路中，双向TVS管可以有效地抑制电网带来的过载脉冲，从而保护整流桥及负载中的所有元器件。例如，在家庭电源插座中，双向TVS管可以防止雷击或电源浪涌对电器的损害。

　　直流稳压电源保护：在直流稳压电源的稳压输出端加上TVS管，可以保护使用该电源的仪器设备，同时还能吸收电路中晶体管的集电极到发射极间的峰值电压，从而保护晶体管。例如，在手机充电器中，TVS管可以防止电源适配器输出电压波动对手机电池的损害。

　　晶体管电路保护：各种瞬变电压可以使晶体管的EB结或CE结击穿而损坏，特别是晶体管集电极有感性负载时，通常会产生高压反电势，因而可能使晶体管损坏。在实际应用中，建议采用TVS管作为保护器件。例如，在电机驱动电路中，TVS管可以保护驱动晶体管免受电机反电动势的影响。

　　集成运放保护：集成运放对外界电应力非常敏感。因此，在使用运放的过程中，如果因操作失误或采取了不正常的工作条件，往往会出现过大的电压或电流，特别是浪涌和静电脉冲，从而很容易使运放受损或失效。例如，在音频放大器中，TVS管可以保护运放免受输入信号过载的影响。

　　TVS管作为一种高效的保护器件，凭借其响应时间快、瞬态功率大、漏电流低等优点，广泛应用于各种电子设备中。通过合理选择和应用TVS管，可以有效保护电路免受瞬态电压的损害，提高电子设备的可靠性和稳定性。在实际应用中，需要根据具体电路的要求，选择合适的TVS管参数，以确保其能够充分发挥保护作用。

　　TVS管如何选型

　　TVS管（瞬态电压抑制器）是一种用于保护电子线路免受浪涌电压影响的关键元件。其选型过程需要综合考虑多个参数，以确保在实际应用中能够有效保护电路。本文将详细介绍TVS管的选型步骤，并列举一些具体型号。

　　1. 确定被保护电路的工作电压

　　首先，需要确定被保护电路的最大直流或连续工作电压。这是选择TVS管的基础参数。例如，如果电路的工作电压为12V，则需要选择额定反向关断电压（VWM）大于或等于12V的TVS管。

　　2. 选择合适的额定反向关断电压（VWM）

　　TVS管的额定反向关断电压（VWM）应大于或等于被保护电路的最大工作电压。如果VWM选择过低，TVS管可能会在正常工作电压下导通，影响电路的正常工作。例如，对于12V电路，可以选择VWM为15V的TVS管。

　　3. 确定最大箝位电压（VC）

　　TVS管的最大箝位电压（VC）应小于被保护电路的损坏电压。这是确保TVS管在浪涌电压作用下能够有效保护电路的关键参数。例如，如果电路的损坏电压为24V，则需要选择最大箝位电压（VC）小于24V的TVS管。

　　4. 计算最大峰值脉冲功率（PW）

　　TVS管的最大峰值脉冲功率（PW）必须大于被保护电路内可能出现的峰值脉冲功率。这是确保TVS管在浪涌电压作用下不会损坏的重要参数。例如，如果电路可能出现的峰值脉冲功率为100W，则需要选择最大峰值脉冲功率（PW）大于100W的TVS管。

　　5. 选择合适的脉冲峰值电流（IPP）

　　在确定了最大箝位电压（VC）后，需要选择峰值脉冲电流（IPP）大于瞬态浪涌电流的TVS管。这是确保TVS管能够承受瞬态浪涌电流的关键参数。例如，如果电路可能出现的瞬态浪涌电流为10A，则需要选择脉冲峰值电流（IPP）大于10A的TVS管。

　　6. 考虑电容值（C）

　　对于数据接口电路的保护，需要选择电容值（C）尽可能小的TVS器件。这是因为较大的电容值会影响信号的传输速度和质量。例如，对于高速数据接口，可以选择电容值小于10pF的TVS管。

　　7. 选择合适的极性和封装结构

　　根据应用场合选择合适的极性和封装结构。交流电路应选用双向TVS管，直流电路应选用单向TVS管。多线保护应选用TVS阵列器件。例如，对于RS-485接口保护，可以选择双向TVS管或TVS阵列。

　　8. 考虑温度特性

　　TVS管可以在-55℃到+150℃之间工作。如果需要TVS管在一个变化的温度下工作，需要考虑温度变化对其特性的影响。例如，如果电路工作在高温环境中，需要选择温度特性较好的TVS管。

　　9. 具体型号推荐

　　以下是几个具体型号的TVS管，供参考：

　　SMAJ15A：单向TVS管，VWM=15V，VC=24V，IPP=10.6A，PW=600W，电容值为1000pF。

　　SMAJ15CA：双向TVS管，VWM=15V，VC=24V，IPP=10.6A，PW=600W，电容值为1000pF。

　　P6KE15A：单向TVS管，VWM=15V，VC=24V，IPP=10.6A，PW=600W，电容值为1000pF。

　　P6KE15CA：双向TVS管，VWM=15V，VC=24V，IPP=10.6A，PW=600W，电容值为1000pF。

　　TPD4S012：TVS阵列，适用于多线保护，VWM=12V，VC=24V，IPP=10.6A，PW=600W，电容值为100pF。

　　10. 结论

　　TVS管的选型是一个综合考虑多个参数的过程。通过确定被保护电路的工作电压、选择合适的额定反向关断电压、确定最大箝位电压、计算最大峰值脉冲功率、选择合适的脉冲峰值电流、考虑电容值、选择合适的极性和封装结构以及考虑温度特性，可以确保选择的TVS管能够有效保护电路。希望本文的介绍能够帮助您更好地理解和选择TVS管。
