对射式光耦的分类

　　对射式光耦（也称为对射式光电开关）是一种重要的光电传感器，广泛应用于工业自动化、检测系统、通信设备等领域。对射式光耦通过发射器和接收器之间的光束来检测物体的存在与否。当物体通过发射器和接收器之间并阻断光束时，接收器无法接收到光信号，从而产生开关信号。这种工作原理使得对射式光耦在检测不透明物体时具有很高的可靠性和准确性。

　　对射式光耦可以根据不同的分类标准进行划分，以下是几种常见的分类方式：

　　按输出类型分类：

　　三极管输出型：这是最常见的对射式光耦类型，其输出端采用光敏三极管。当光束被阻断时，光敏三极管截止，输出高电平；当光束通过时，光敏三极管导通，输出低电平。

　　逻辑IC输出型：这种类型的对射式光耦在输出端集成了逻辑电路，可以直接输出TTL或CMOS电平信号，适用于数字电路。

　　可控硅输出型：这种类型的对射式光耦在输出端采用可控硅，适用于交流负载的控制。

　　继电器输出型：这种类型的对射式光耦在输出端集成了小型继电器，可以驱动较大的负载，适用于需要电气隔离的应用场合。

　　按传输速度分类：

　　低速对射式光耦：这种类型的对射式光耦主要用于一般的电气隔离和信号传输场合，传输速度较低，但具有较高的稳定性和可靠性。

　　高速对射式光耦：这种类型的对射式光耦具有更高的传输速度和响应时间，适用于高速通信和数据传输领域，如光纤通信、高速数据采集等。

　　按封装形式分类：

　　DIP封装：双列直插式封装，适用于插件式安装，常见于传统的电路板设计。

　　SMD封装：表面贴装式封装，适用于贴片式安装，具有更高的集成度和可靠性，适用于现代高密度电路板设计。

　　HDIP封装：宽脚双列直插式封装，适用于需要较大引脚间距的应用场合。

　　SOP封装：小外形封装，适用于小型化、高密度电路板设计。

　　SSOP封装：超小外形封装，适用于更小型化、更高密度的电路板设计。

　　按输入结构分类：

　　直流输入型：这种类型的对射式光耦在输入端采用单向导通的发光二极管，适用于直流信号的输入。

　　交流输入型：这种类型的对射式光耦在输入端采用双向导通的发光二极管，适用于交流信号的输入。

　　按工作环境分类：

　　普通环境型：适用于一般工作环境，具有较好的稳定性和可靠性。

　　恶劣环境型：适用于灰尘较多、湿度较高、温度变化较大的恶劣工作环境，具有更高的防护等级和耐久性。

　　通过对射式光耦的多种分类方式，可以根据具体的应用需求选择合适的对射式光耦，以实现最佳的检测效果和系统性能。无论是工业自动化、通信设备还是其他领域，对射式光耦都发挥着重要的作用，为现代电子技术的发展提供了有力的支持。

　　对射式光耦的工作原理

　　对射式光耦，也被称为对射式光电开关或槽型光电开关，是一种利用光的直线传播和物体对光的遮挡效应来检测物体存在或位置的传感器。其工作原理基于光电转换和信号隔离，广泛应用于工业自动化、通信系统和安全防护等领域。

　　对射式光耦的基本结构包括一个发光器（通常为红外LED）和一个光敏接收器（如光电晶体管）。这两个组件通常安装在相对的位置，形成一条固定的光束路径。当光耦工作时，发光器发出的光束穿过检测区域，直接照射到光敏接收器上。如果检测区域内没有物体，光束将无障碍地从发光器传输到接收器，接收器接收到光信号并产生相应的电信号输出。

　　当有物体进入检测区域并遮挡光束时，光敏接收器接收到的光信号会减弱或完全消失。这种变化被接收器内部的信号处理电路检测到，并转换为电信号输出。输出信号可以用于触发控制系统中的其他设备，如继电器、报警器或自动门等。

　　对射式光耦的工作过程可以分为以下几个步骤：

　　发光器发射光束：当电源接通时，发光器中的红外LED开始发光，产生一束具有特定波长和强度的光。

　　光束传输：光束沿着固定的路径传输，穿过检测区域。如果检测区域内没有物体，光束将无障碍地到达光敏接收器。

　　光敏接收器接收光信号：光敏接收器接收到光束后，将其转换为电信号。这个电信号的强度与接收到的光信号成正比。

　　信号处理：接收器内部的信号处理电路对电信号进行放大、整形和比较。当光信号低于某个预设的阈值时，电路会输出一个开关信号，表示物体已经遮挡了光束。

　　输出信号：最后，传感器通过输出部分将开关信号传递给控制系统或其他设备。常见的输出方式包括继电器输出、NPN/PNP晶体管输出以及模拟量输出等。

　　对射式光耦具有高精度、长距离检测和抗干扰能力强等特点。由于光束的直线性和方向性较好，它可以实现高精度的物体检测和定位。此外，发射器和接收器之间的距离可以根据需要进行调整，因此可以实现对远距离物体的检测。采用调制技术还可以减少环境光对传感器的影响，提高抗干扰能力。

　　在实际应用中，对射式光耦广泛用于物料检测、定位与计数、安全防护和自动门控制等领域。例如，在自动化生产线上，它可以用于检测物料的到位情况，确保生产流程的顺利进行；在危险区域设置传感器可以实时监测人员的进入情况，及时发出报警信号，保障人员安全。

　　对射式光耦作为一种重要的光电传感器，凭借其高效、可靠和灵活的特点，在工业自动化和安全防护等领域发挥着重要作用。了解并掌握其工作原理和应用方法，对于提高生产效率、保障产品质量和实现智能化控制具有重要意义。

　　对射式光耦的作用

　　对射式光耦，也被称为对射式光电开关或槽型光耦，是一种通过红外线发射和接收来实现非接触式检测的光电传感器。它在各种自动化设备和电路中广泛应用，具有多种功能和优势。

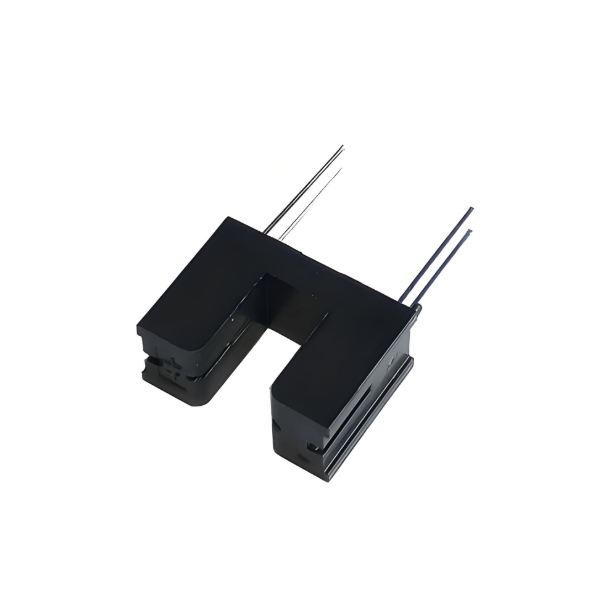

　　首先，对射式光耦的主要作用是检测物体的位置和运动。它由红外线发射管和红外线接收管组成，形成一个槽形结构。当没有物体遮挡时，发射器发出的红外光线直接照射到接收器上，接收器产生电信号并输出低电平（或高电平，具体取决于电路设计）。当物体进入槽型光耦的槽内并遮挡住红外光线时，接收器无法接收到光线，从而改变输出电平（由低变高或由高变低），实现开关信号的输出。这种非接触式检测方式不会对检测物体造成损伤或影响，适用于检测金属、玻璃、塑料等多种材质的物体。

　　其次，对射式光耦具有响应速度快的特点。由于其内部没有机械运动部件，因此能够对高速运动的物体进行快速检测。这一特性使其在工业自动化生产线、物流分拣系统、机器人等领域得到广泛应用。例如，在自动化生产线上，对射式光耦可以用于检测工件的位置和运动状态，确保生产线的高效运行。

　　此外，对射式光耦还具有良好的电绝缘能力和抗干扰能力。它能够在复杂的电磁环境中稳定工作，不受电磁干扰的影响。这一特性使其在电子设备、通信设备等领域得到广泛应用。例如，在投币机、小家电、自动感应器、传真机、扫描仪等设备中，对射式光耦可以用于检测物体的存在和位置，实现自动控制功能。

　　对射式光耦的另一个重要功能是实现信号隔离。由于其输入端和输出端之间通过光信号进行传输，因此可以实现电气隔离。这一特性使其在需要隔离信号的场合得到广泛应用。例如，在电力系统中，对射式光耦可以用于隔离高压信号和低压信号，确保系统的安全运行。

　　对射式光耦作为一种性能优良、应用广泛的光电传感器，具有无接触式检测、检测距离长、受检测物体制约少、响应速度快和抗干扰能力强等特点。它在各种自动化设备和电路中发挥着重要作用，为现代工业和电子技术的发展提供了有力支持。

　　对射式光耦的特点

　　对射式光耦，也称为对射式光电开关或槽型光耦，是一种通过红外线发射和接收来实现非接触式检测的光电传感器。它广泛应用于各种自动化设备和电路中，具有许多独特的特点和优势。

　　对射式光耦采用无接触式检测方式。它通过红外线发射管和红外线接收管组成的槽形结构来检测物体是否通过该槽。当没有物体遮挡时，发射器发出的红外光线直接照射到接收器上，接收器产生电信号并输出低电平（或高电平，具体取决于电路设计）。当物体进入槽型光耦的槽内并遮挡住红外光线时，接收器无法接收到光线，从而改变输出电平（由低变高或由高变低），实现开关信号的输出。这种无接触式检测方式不会对检测物体造成损伤或影响，适用于各种材质、形状和颜色的物体检测。

　　对射式光耦具有较长的检测距离。与接近开关等传感器相比，对射式光耦的检测距离更长，可以实现几十米的长距离检测。这使得它在工业自动化生产线、物流分拣系统、机器人等领域具有广泛的应用前景。

　　对射式光耦的响应速度非常快。由于其内部没有机械运动部件，对射式光耦的响应时间通常在微秒级别，甚至更快。这种快速响应能力使得它能够对高速运动的物体进行实时检测，适用于需要高精度和高可靠性的应用场景。

　　对射式光耦具有良好的抗干扰能力。它采用红外线作为工作光源，具有较高的能量密度和定向性，可以准确地照射到目标物体上，避免了外界光源的干扰。同时，对射式光耦采用灵敏的接收器和滤波电路，能够有效抑制传输信号中的尖锐脉冲和各种杂波干扰，提高检测信号的稳定性和可靠性。

　　对射式光耦的输入和输出端子是绝缘的，具有较高的耐压能力。一般情况下，对射式光耦的输入和输出之间的最大隔离电压可以达到千伏级别，能够有效保护电路和设备免受干扰或损坏。这种高绝缘性和高耐压能力使得对射式光耦在各种复杂和恶劣的环境中都能稳定工作。

　　对射式光耦的体积小巧，安装方便。它的结构紧凑，占用空间小，可以灵活地安装在各种设备和电路中。此外，对射式光耦的使用寿命长，维护成本低，具有较高的性价比。

　　对射式光耦（对射式光电开关）是一种性能优良、应用广泛的光电传感器。它具有无接触式检测、检测距离长、响应速度快、抗干扰能力强、高绝缘性和高耐压能力等特点，广泛应用于各种自动化设备和电路中，如投币机、小家电、自动感应器、传真机、扫描仪等设备。此外，在工业自动化生产线、物流分拣系统、机器人等领域也有广泛的应用。

　　对射式光耦的应用

　　对射式光耦，也被称为对射式光电开关，是一种通过红外线发射和接收来实现非接触式检测的光电传感器。它广泛应用于各种自动化设备和电路中，具有无接触式检测、检测距离长、受检测物体制约少、响应速度快和抗干扰能力强等特点。

　　对射式光耦主要由红外线发射管和红外线接收管组合而成，形成一个槽形结构，用于检测物体是否通过该槽。当没有物体遮挡时，发射器发出的红外光线直接照射到接收器上，接收器产生电信号并输出低电平（或高电平，具体取决于电路设计）。当物体进入槽型光耦的槽内并遮挡住红外光线时，接收器无法接收到光线，从而改变输出电平（由低变高或由高变低），实现开关信号的输出。

　　对射式光耦的应用领域非常广泛。在工业自动化生产线中，它们常用于检测工件的位置、数量和运动状态，确保生产线的高效运行。例如，在装配线上，对射式光耦可以检测工件是否到达指定位置，从而触发下一步操作。在物流分拣系统中，它们可以用于识别和分拣不同类型的包裹，提高分拣效率。

　　在消费电子领域，对射式光耦也有着重要的应用。例如，在投币机中，它们可以检测硬币的投入，确保交易的准确性。在小家电中，对射式光耦可以用于检测门盖是否关闭，防止设备在不安全的状态下运行。在自动感应器中，它们可以用于检测人体的接近，实现自动开关功能。

　　此外，对射式光耦在办公设备中也有广泛应用。例如，在传真机和扫描仪中，它们可以用于检测纸张的存在和位置，确保设备的正常运行。在机器人领域，对射式光耦可以用于检测障碍物和路径，帮助机器人实现自主导航。

　　对射式光耦还具有良好的抗干扰能力和电绝缘能力，能够在复杂的环境中使用。例如，在电磁干扰严重的工业环境中，对射式光耦可以确保信号的稳定传输，避免误动作。在医疗设备中，它们可以用于检测液体的流动和位置，确保设备的安全运行。

　　对射式光耦作为一种性能优良的光电传感器，凭借其无接触式检测、响应速度快、抗干扰能力强等优点，广泛应用于各种自动化设备和电路中。随着科技的发展和应用领域的不断拓展，对射式光耦将在更多领域发挥重要作用，为自动化和智能化提供有力支持。

　　对射式光耦如何选型

　　对射式光耦（也称为反射式光耦或光电断续器）是一种利用光的反射原理来检测物体存在的传感器。它们通常由一个发光元件（如LED）和一个光敏元件（如光敏晶体管或光敏二极管）组成，这两个元件相对安装在一个封闭的壳体内。当光线从发光元件发射并被物体反射回光敏元件时，光敏元件会产生相应的电信号，从而实现物体的检测。

　　在选型对射式光耦时，需要考虑以下几个关键因素：

　　封装类型：

　　对射式光耦的封装类型决定了其安装方式和适用场景。常见的封装类型包括双列直插型（DIP）、表面贴装型（SMD）、扁平封装型等。选择合适的封装类型可以确保光耦在电路板上的安装和焊接更加方便。

　　检测距离：

　　检测距离是指光耦能够有效检测物体的最大距离。不同的对射式光耦具有不同的检测距离，通常在几毫米到几十毫米之间。选择时应根据实际应用需求来确定所需的检测距离。

　　响应时间：

　　响应时间是指光耦从接收到光线到产生电信号所需的时间。对于高速检测应用，如自动化生产线上的快速物体检测，需要选择响应时间较短的光耦。常见的响应时间范围从几微秒到几毫秒不等。

　　工作电压和电流：

　　对射式光耦的工作电压和电流参数决定了其在电路中的工作条件。选择时应确保光耦的工作电压和电流与电路中的电源和驱动能力相匹配。常见的工作电压范围为3.3V至5V，工作电流通常在几毫安到几十毫安之间。

　　环境适应性：

　　对射式光耦的工作环境对其性能有很大影响。需要考虑的因素包括工作温度范围、湿度、抗干扰能力等。选择时应确保光耦能够在预期的工作环境中稳定工作。例如，某些工业应用可能需要光耦在高温或高湿度条件下工作。

　　灵敏度和阈值：

　　灵敏度是指光耦对光线的敏感程度，阈值是指光耦产生电信号所需的最小光线强度。选择时应根据检测物体的反射率和环境光线条件来确定合适的灵敏度和阈值。较高的灵敏度可以提高检测精度，但可能会增加误触发的风险。

　　输出类型：

　　对射式光耦的输出类型包括模拟输出和数字输出。模拟输出光耦可以提供连续的电信号，适用于需要精确测量物体位置或距离的应用。数字输出光耦则提供开关信号，适用于简单的物体存在检测。

　　品牌和可靠性：

　　选择知名品牌和高可靠性的对射式光耦可以确保产品的质量和长期稳定性。一些知名的光耦品牌包括亿光（Everlight）、夏普（Sharp）、松下（Panasonic）等。

　　基于以上选型因素，以下是一些常见的对射式光耦型号及其特点：

　　亿光 EL817：

　　封装类型：DIP-4

　　检测距离：5mm至20mm

　　响应时间：10μs

　　工作电压：3.3V至5V

　　工作电流：10mA

　　环境温度：-40°C至85°C

　　输出类型：数字输出

　　夏普 GP1A57HRJ00F：

　　封装类型：SMD

　　检测距离：5mm至10mm

　　响应时间：10μs

　　工作电压：3V至30V

　　工作电流：10mA

　　环境温度：-25°C至85°C

　　输出类型：数字输出

　　松下 PNA4602：

　　封装类型：SMD

　　检测距离：5mm至15mm

　　响应时间：10μs

　　工作电压：3V至30V

　　工作电流：10mA

　　环境温度：-25°C至85°C

　　输出类型：数字输出

　　美光 TSL140R：

　　封装类型：DIP-4

　　检测距离：5mm至20mm

　　响应时间：10μs

　　工作电压：3V至30V

　　工作电流：10mA

　　环境温度：-25°C至85°C

　　输出类型：数字输出

　　欧姆龙 EE-SX1071：

　　封装类型：圆柱形

　　检测距离：5mm至20mm

　　响应时间：10μs

　　工作电压：3V至30V

　　工作电流：10mA

　　环境温度：-25°C至85°C

　　输出类型：数字输出

　　在实际应用中，选择合适的对射式光耦需要综合考虑上述各项因素，并结合具体的应用场景和需求进行权衡。通过合理选型，可以确保光耦在实际应用中发挥最佳性能，提高系统的稳定性和可靠性。
