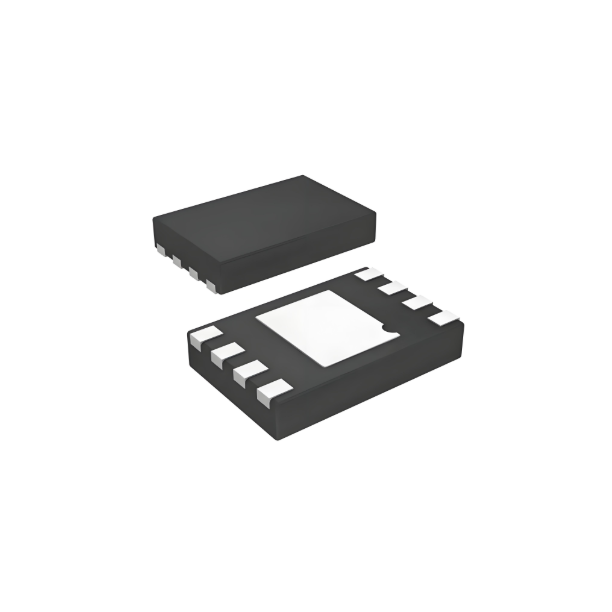

EEPROM存储器的分类

　　EEPROM（Electrically Erasable Programmable Read-Only Memory）是一种非易失性存储器，能够在断电后保持数据。与传统的EPROM（Erasable Programmable Read-Only Memory）相比，EEPROM可以通过电信号进行擦除和编程，而不需要紫外线照射。这种特性使得EEPROM在许多应用中非常有用，尤其是在需要频繁更新数据的场景中。

　　根据不同的分类标准，EEPROM存储器可以分为多种类型。以下是几种常见的分类方式：

　　按存储容量分类：

　　小容量EEPROM：通常用于存储少量数据，如设备配置信息、校准参数等。这类EEPROM的容量一般在几KB到几十KB之间。

　　大容量EEPROM：用于存储更多的数据，如日志记录、历史数据等。这类EEPROM的容量可以达到几百KB甚至更高。

　　按接口类型分类：

　　并行接口EEPROM：通过并行总线进行数据传输，通常具有较高的数据传输速率，但占用较多的引脚。这种类型的EEPROM在早期的嵌入式系统中较为常见。

　　串行接口EEPROM：通过串行总线进行数据传输，常见的串行总线包括I2C（Inter-Integrated Circuit）、SPI（Serial Peripheral Interface）等。串行接口EEPROM具有引脚少、体积小的优点，广泛应用于现代嵌入式系统中。

　　按擦写次数分类：

　　标准EEPROM：通常可以进行数十万次的擦写操作，适用于大多数应用场景。

　　高耐久性EEPROM：经过特殊设计，可以承受数百万次甚至更多的擦写操作，适用于需要频繁更新数据的应用，如数据记录仪、智能仪表等。

　　按工作电压分类：

　　低电压EEPROM：工作电压较低，通常在1.8V到5V之间。这类EEPROM适用于低功耗应用，如便携式设备、传感器节点等。

　　高电压EEPROM：工作电压较高，通常需要12V或更高的编程电压。这类EEPROM在早期的嵌入式系统中较为常见，但随着技术的发展，低电压EEPROM逐渐成为主流。

　　按封装类型分类：

　　DIP封装（Dual In-line Package）：双列直插式封装，适用于插拔式电路板设计。

　　SOP封装（Small Outline Package）：小外形封装，适用于表面贴装技术（SMT），具有较小的体积和较高的引脚密度。

　　BGA封装（Ball Grid Array）：球栅阵列封装，适用于高密度、高性能的应用场景。

　　EEPROM存储器的这些分类方式可以帮助设计人员根据具体的应用需求选择合适的EEPROM类型。例如，在需要频繁更新数据的应用中，可以选择高耐久性EEPROM；在需要节省引脚的应用中，可以选择串行接口EEPROM。通过合理选择EEPROM类型，可以提高系统的性能和可靠性。

　　EEPROM存储器的工作原理

　　EEPROM（Electrically Erasable Programmable Read-Only Memory）是一种非易失性存储器，能够在断电后仍然保留数据。它广泛应用于各种电子设备中，如电脑、手机、智能家居设备等。EEPROM的核心技术是利用浮栅晶体管来实现数据的存储，其工作原理主要包括以下几个方面：

　　浮栅晶体管技术：EEPROM的基本存储单元是浮栅晶体管。每个浮栅晶体管相当于一个小的电荷容器，可以存储电荷。浮栅晶体管由控制栅、浮栅、源极和漏极组成。浮栅被绝缘层包围，因此可以长时间保持电荷而不泄漏。

　　编程与擦除：EEPROM的数据写入（编程）和擦除是通过控制浮栅晶体管中的电荷来实现的。编程时，通过向浮栅晶体管注入电荷，使其处于导通状态；擦除时，则通过释放电荷，使其处于截止状态。编程和擦除操作都需要施加高压脉冲，这个过程称为编程和擦除。

　　高压编程：为了在浮栅晶体管中注入电荷，需要施加一个高压脉冲。这个高压脉冲通常由专门的电路产生，并且需要精确控制，以确保电荷能够正确地注入浮栅。擦除数据时，同样需要施加一个高压脉冲，但方向相反，以释放浮栅中的电荷。

　　数据读取：读取数据时，通过给浮栅晶体管施加一个低电压，检测其导通状态。如果晶体管中有电荷，则表示存储了数据；如果没有电荷，则表示没有数据。读取操作不需要高压，因此速度较快，功耗较低。

　　隧道效应：EEPROM的编程和擦除操作利用了量子力学中的隧道效应。隧道效应是指电子在能量低于势垒的情况下，仍然能够穿越势垒的现象。在EEPROM中，通过施加适当的电压，可以使电子穿过绝缘层，进入或离开浮栅，从而实现数据的编程和擦除。

　　字节级操作：与EPROM不同，EEPROM支持字节级的编程和擦除操作。这意味着可以单独修改存储器中的某个字节，而不需要擦除整个存储器。这使得EEPROM在实际应用中更加灵活和高效。

　　可靠性与寿命：EEPROM的寿命是一个重要的设计考虑参数。由于每次编程和擦除操作都会对浮栅晶体管造成一定的损伤，因此EEPROM的擦写次数是有限的。现代EEPROM的擦写寿命通常在10万次以上，足以满足大多数应用的需求。

　　EEPROM通过浮栅晶体管的电荷存储特性，利用编程和擦除操作来保存和清除数据。其字节级操作、非易失性和较高的擦写寿命使其在各种电子设备中得到了广泛应用。了解EEPROM的工作原理，对于理解电子设备的运行机制以及进行相关设备的维护和升级具有重要意义。

    　EEPROM存储器的作用

　　EEPROM（Electrically Erasable Programmable Read-Only Memory，电可擦除可编程只读存储器）是一种非易失性存储器，其主要作用是在断电后仍能保持数据的完整性。这种特性使得EEPROM在各种需要长时间保存数据的电子设备中得到了广泛应用。

　　EEPROM的主要作用之一是存储系统参数和配置信息。在计算机、智能手机、嵌入式系统等设备中，系统启动时需要读取一些关键的配置参数，如设备的唯一标识符、网络配置信息、系统设置等。这些信息一旦写入EEPROM，即使设备断电，数据也不会丢失，确保了设备在下次启动时能够正常运行。

　　EEPROM在数据记录和日志存储方面也发挥着重要作用。例如，在工业控制系统中，设备的运行状态、故障记录、操作日志等信息需要长期保存，以便于后续的分析和维护。EEPROM的非易失性特性使得这些数据在断电后仍然能够被可靠地保存，避免了数据丢失的风险。

　　EEPROM还广泛应用于各种消费电子设备中，用于存储用户数据和设置。例如，在数码相机中，EEPROM可以用来保存照片的拍摄参数、相机设置等信息；在智能手表中，EEPROM可以存储用户的健康数据、运动记录等信息。这些数据在设备断电后仍然能够被保留，确保了用户数据的安全性和连续性。

　　在汽车电子领域，EEPROM同样扮演着重要角色。汽车的电子控制单元（ECU）需要存储大量的传感器数据、故障码、驾驶习惯等信息。这些数据对于车辆的正常运行和故障诊断至关重要。EEPROM的高可靠性和长寿命特性使得它成为汽车电子系统中理想的数据存储解决方案。

　　除了上述应用，EEPROM还在通信设备、医疗设备、智能家居等领域得到了广泛应用。在通信设备中，EEPROM可以用来存储设备的配置信息、网络参数等；在医疗设备中，EEPROM可以保存患者的医疗数据、设备的校准参数等；在智能家居设备中，EEPROM可以存储用户的设置、设备的状态信息等。

　　EEPROM存储器凭借其非易失性、高可靠性、长寿命等优势，在各种电子设备中发挥着重要作用。它不仅能够确保数据在断电后的安全性，还能够满足各种应用场景对数据存储的需求，为电子设备的稳定运行提供了有力保障。随着科技的不断发展，EEPROM存储器将继续在电子设备领域发挥重要作用，推动整个行业的进步和发展。

　　EEPROM存储器的特点

　　EEPROM（Electrically Erasable Programmable Read-Only Memory，电可擦可编程只读存储器）是一种非易失性存储技术，它允许在不使用紫外线或其他物理手段的情况下，通过电信号擦除和重写存储在其中的数据。EEPROM存储器具有许多独特的特点，使其在各种应用场景中得到广泛应用。

　　首先，EEPROM的一个显著特点是其非易失性。这意味着即使在电源断开的情况下，存储的数据也能保持不变。这一特性使得EEPROM非常适合用于需要长期存储数据的应用场景，如固件存储、配置信息存储等。

　　其次，EEPROM具有可擦写性。与只读存储器（ROM）和一次性可编程存储器（PROM）不同，EEPROM可以通过电子信号对存储的数据进行擦除和重写。这种可擦写性使得EEPROM在需要频繁更新数据的应用场景中具有很大的灵活性。例如，在嵌入式系统中，EEPROM可以用于存储系统配置信息，这些信息可能需要在设备运行过程中进行修改。

　　此外，EEPROM允许随机访问。与某些类型的存储器不同，EEPROM允许按字节的方式进行读取和写入，无需按顺序访问数据。这一特点使得EEPROM在需要快速访问特定数据的应用场景中非常有用。

　　然而，EEPROM也有其局限性。一个重要的限制是其有限的擦写次数。虽然EEPROM可以承受的擦写次数通常为10万到100万次不等，但这仍然意味着在某些高频率写入的应用场景中，EEPROM可能会因为达到其擦写极限而失效。因此，在设计使用EEPROM的系统时，需要考虑这一因素，并采取适当的措施来延长其使用寿命。

　　从物理结构上看，EEPROM存储器单元包含两部分：存储单元和选择晶体管。存储单元包含浮栅晶体管，这是一种特殊的晶体管，其栅极被一个绝缘层包围。通过在浮栅上注入电子（编程）或从浮栅上移除电子（擦除），可以改变晶体管的阈值电压，从而表示不同的数据状态（0或1）。编程和擦除通过施加适当的电压完成。

　　在编程过程中，一个较高的电压被施加到晶体管的控制门和漏极，通过隧道效应或热电子注入，电子被注入到浮栅中，改变了晶体管的阈值电压。擦除过程则通常涉及将浮栅中的电子抽出，这可以通过施加相反的电场来实现，通过Fowler-Nordheim隧道效应将电子从浮栅传输到源极或漏极。

　　EEPROM的尺寸相对较小，这使得它们可以被集成到各种电子设备中。尤其是EEPROM，由于其可擦写性，它在一些需要频繁更新数据的应用场景中具有优势。例如，在汽车电子系统中，EEPROM可以用于存储车辆配置信息、设备校准参数等关键数据。在智能家居和智能穿戴设备中，EEPROM也发挥着重要作用，为智能化生活提供支持。

　　EEPROM作为一种非易失性存储器，具有许多共同的特点，如非易失性、可编程性、可靠性等。这些特点使得EEPROM在各种应用场景中得到广泛应用，尽管它面临闪存等新型存储技术的挑战，但在特定领域中仍然保持着其独特的位置和应用价值。

　　EEPROM存储器的应用

　　EEPROM（Electrically Erasable Programmable Read-Only Memory，电可擦除可编程只读存储器）是一种非易失性存储器，能够在断电后保持数据不丢失。它具有可擦除和重编程的能力，这使得EEPROM在许多应用中成为理想的选择。以下是EEPROM存储器的一些主要应用领域。

　　设备配置：物联网设备通常需要存储配置参数，如网络设置、用户偏好等。EEPROM提供了一种可靠的存储解决方案，以确保这些参数在设备重启后仍然可用。例如，在智能家居设备中，EEPROM可以存储Wi-Fi网络的SSID和密码，使得设备在断电重启后能够自动连接到网络。

　　传感器数据存储：在需要存储传感器读数的应用中，EEPROM可以用来存储关键的传感器数据，以便在需要时进行分析。例如，在环境监测系统中，EEPROM可以存储温度、湿度、空气质量等传感器的数据，这些数据可以在设备断电后仍然保持完整，便于后续的数据分析和处理。

　　固件更新：物联网设备的固件可能需要定期更新以修复漏洞或添加新功能。EEPROM可以存储固件的多个版本，允许设备在更新过程中回滚到旧版本。这种能力对于确保设备的稳定性和安全性非常重要。例如，在智能手表中，EEPROM可以存储不同版本的固件，使得用户可以在更新失败时恢复到之前的版本。

　　安全性：EEPROM可以用于存储加密密钥和其他安全参数，以增强物联网设备的安全性。例如，在智能门锁中，EEPROM可以存储用户的指纹信息和加密密钥，确保只有授权用户才能打开门锁。这种存储方式不仅安全可靠，还能在断电后保持数据不丢失。

　　即插即用设备：EEPROM广泛应用于即插即用设备中，用于存储硬件设置和配置信息。例如，在USB设备中，EEPROM可以存储设备的唯一标识符、制造商信息和设备类型等，使得设备在插入计算机时能够被正确识别和配置。

　　防伪和版权保护：EEPROM可以用于防止软件非法拷贝和硬件克隆。例如，在游戏机中，EEPROM可以存储游戏的版权信息和防伪标识，确保只有正版游戏才能在游戏机上运行。这种应用有助于保护知识产权和防止盗版。

　　工业控制和汽车电子：在工业控制和汽车电子领域，EEPROM用于存储系统参数、校准数据和故障记录等。例如，在汽车的ECU（发动机控制单元）中，EEPROM可以存储发动机的校准参数和故障代码，确保发动机在各种工况下都能正常运行。

　　尽管EEPROM具有许多优势，但也存在一些挑战。例如，EEPROM的写入次数有限，通常在10万到100万次之间，这可能限制其在需要频繁写入的应用中的使用。此外，与闪存相比，EEPROM的存储容量通常较小，这可能限制了其在需要存储大量数据的应用中的使用。然而，凭借其非易失性、可擦除和重编程的能力，EEPROM在许多应用中仍然是不可或缺的存储解决方案。

　　EEPROM存储器如何选型

　　EEPROM（电可擦可编程只读存储器）是一种非易失性存储器，能够在断电后保留数据，并且可以通过电信号进行擦除和重新编程。它在嵌入式系统、智能设备和工业控制等领域有着广泛的应用。选择合适的EEPROM存储器需要考虑多个因素，以确保所选型号能够满足应用需求并具备良好的性能和可靠性。以下是EEPROM存储器选型的详细指南，包括一些常见型号的介绍。

　　1. 确定基本需求

　　1.1 容量需求

　　根据应用需求选择合适的容量。常见的容量有16KB、32KB、64KB等。例如，Microchip Technology Inc.推出的25AA1024和25LC1024（25XX1024）是1Mb（128KB）的串行EEPROM器件，适用于需要较大存储容量的应用。

　　1.2 接口类型

　　选择合适的接口类型。常见的接口类型有I2C、SPI和并行接口。I2C接口的EEPROM如M24C01/02-W，支持2.5V到5.5V的电源电压，最大时钟频率为400kHz。SPI接口的EEPROM如M25P16，支持16Mb的存储容量，最大时钟频率为50MHz。

　　2. 筛选合适型号

　　2.1 根据容量和供应商进行初步筛选

　　例如，意法半导体（ST）推出的M24M01-HR是一款1Mb的I2C EEPROM，工作频率为1MHz，完成1Mb的数据处理只需1秒钟。M24256-BHR是256Kb的I2C EEPROM，工作频率同样为1MHz，完成数据处理只需四分之一秒。

　　2.2 耐久性

　　擦写次数和数据保持时间是评估EEPROM可靠性的重要指标。例如，24CW1280T-IOTSOT-23-5的擦写次数超过一百万次，数据保持时间长达200年。

　　2.3 工作温度范围

　　确保所选EEPROM能在预期工作环境下正常工作。例如，25AA1024和25LC1024的工作温度范围为-40°C到125°C，适用于高温环境。

　　3. 考虑其他因素

　　3.1 价格

　　对比不同供应商的价格，确保在预算内选择合适的型号。例如，华秋商城提供的16Kb EEPROM存储器芯片价格从0.44元到0.357元不等，具体价格取决于购买数量。

　　3.2 供应情况

　　有些型号可能存在库存不足或交货期长的问题，需选择供应稳定的型号。例如，华秋商城的16Kb EEPROM存储器芯片库存数量为1803，当天即可发货。

　　3.3 兼容性

　　确保所选EEPROM与现有系统兼容，特别是管脚配置和协议。例如，M24C01/02-W的管脚配置为8PDIP，兼容I2C协议。

　　3.4 品牌信誉和技术支持

　　选择具有良好信誉和长期供应记录的品牌。例如，Microchip Technology Inc.和意法半导体（ST）都是知名的EEPROM供应商，提供良好的技术支持和文档。

　　4. 实际测试

　　在做出最终决定前，建议进行小批量采购和实际测试，确保所选EEPROM在应用中表现良好。例如，可以购买几片25AA1024或25LC1024进行测试，验证其性能和可靠性。

　　5. 常见型号推荐

　　5.1 25AA1024

　　容量：1Mb（128KB）

　　接口：I2C

　　最大时钟频率：400kHz

　　工作电压：1.8V到5.5V

　　工作温度范围：-40°C到125°C

　　擦写次数：超过一百万次

　　数据保持时间：200年

　　5.2 M24C01/02-W

　　容量：1Kb/2Kb

　　接口：I2C

　　最大时钟频率：400kHz

　　工作电压：2.5V到5.5V

　　工作温度范围：-40°C到85°C

　　擦写次数：超过一百万次

　　数据保持时间：200年

　　5.3 M24M01-HR

　　容量：1Mb

　　接口：I2C

　　最大时钟频率：1MHz

　　工作电压：1.8V到5.5V

　　工作温度范围：-40°C到85°C

　　擦写次数：超过一百万次

　　数据保持时间：200年

　　5.4 M24256-BHR

　　容量：256Kb

　　接口：I2C

　　最大时钟频率：1MHz

　　工作电压：1.8V到5.5V

　　工作温度范围：-40°C到85°C

　　擦写次数：超过一百万次

　　数据保持时间：200年

　　5.5 M25P16

　　容量：16Mb

　　接口：SPI

　　最大时钟频率：50MHz

　　工作电压：2.7V到3.6V

　　工作温度范围：-40°C到85°C

　　擦写次数：超过一百万次

　　数据保持时间：200年

　　通过以上选型指南和常见型号推荐，您可以根据具体应用需求选择合适的EEPROM存储器，确保系统的性能和可靠性。
