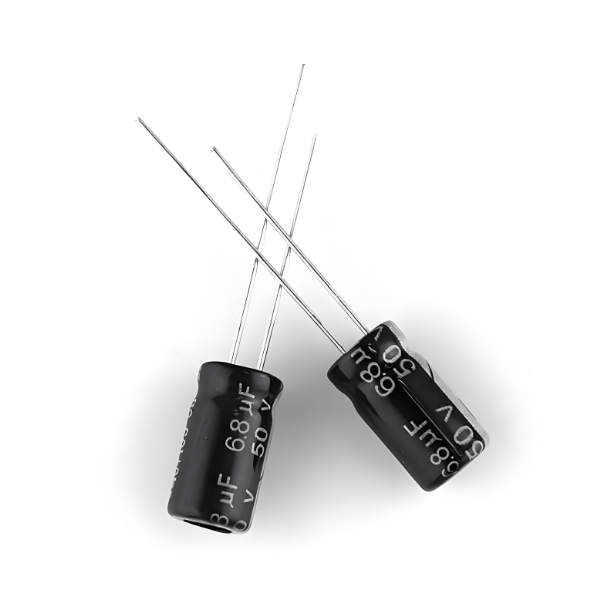

铝电解电容器的分类

　　铝电解电容器是一种广泛应用于电源、音响设备、家电和各种电路中的重要电子元件。根据不同的标准，铝电解电容器可以进行多种分类，以满足不同应用场景的需求。

　　根据极性分类，铝电解电容器可以分为极性电容器和非极性电容器。极性电容器在电路中具有明确的正负极性，主要用于直流电源电路中。这类电容器能够提供较高的容量和较低的等效串联电阻（ESR），适合高频和高稳定性的应用。而非极性电容器则可以在交流电路中使用，适用于信号耦合和去耦合等场合。

　　根据容量范围分类，铝电解电容器的容量可以从几微法（μF）到几千法（mF）不等。低容量电容器适合用于高频电路和信号处理，而高容量电容器则适合用于电源平滑和滤波等场合。选择合适的容量可以确保电容器在电路中的最佳性能。

　　根据工作电压分类，铝电解电容器的工作电压范围也非常重要。常见的电压等级包括低压（如6.3V）、中压（如16V、25V）和高压（如50V、100V）。选择合适的工作电压可以确保电容器在电路中的安全性和稳定性，避免因过压而导致的损坏。

　　根据封装形式分类，铝电解电容器的封装形式多样，常见的有轴向封装和径向封装。轴向封装的电容器适合空间有限的设计，而径向封装则更便于安装和焊接。根据具体的电路设计需求，工程师可以选择合适的封装形式。

　　根据温度特性分类，铝电解电容器可以分为标准型和高温型。标准型电容器适合于常规环境下使用，而高温型电容器则经过特殊设计，能够在高温环境中保持良好的性能和稳定性。选择合适的温度特性能够提高电路的可靠性。

　　根据应用领域分类，铝电解电容器可以应用于电子、消费电子、工业设备和医疗设备等多个领域。不同领域对电容器的性能要求不同，因此，制造商针对各行业开发了多款专用铝电解电容器，以满足不同行业的需求。

　　根据寿命特性分类，铝电解电容器可以分为标准寿命和长寿命电容器。长寿命电容器具有更好的耐压性和抗干扰能力，适合在苛刻环境下使用。选择合适的寿命特性可以提高电路的可靠性和稳定性。

　　铝电解电容器的分类非常多样化，从极性、容量、工作电压到封装形式、温度特性、应用领域，甚至寿命特性等多个维度，用户可以根据具体需求选择最适合的铝电解电容器。了解这些分类不仅有助于设计更高效的电路系统，也能提高产品的可靠性和稳定性。

　　铝电解电容器的工作原理

　　铝电解电容器是现代电子设备中不可或缺的元件之一，其工作原理基于电化学过程。铝电解电容器的核心结构包括两层铝箔（阳极和阴极）、电解液和绝缘纸。这些组件共同作用，使得铝电解电容器具有高电容值和低阻抗，适用于多种电子系统。

　　铝电解电容器的阳极铝箔经过阳极氧化处理，在表面形成一层极薄的三氧化二铝（Al2O3）薄膜，这层薄膜充当电介质。电介质是电容器中关键的部分，它决定了电容器的电容值和耐压能力。阴极铝箔则不经过氧化处理，直接作为电容器的负极。两层铝箔之间夹有一层浸有电解液的绝缘纸，电解液在电化学反应中起到导电的作用。

　　当外加电压施加到铝电解电容器的两端时，阳极铝箔上的三氧化二铝薄膜会阻止电流直接通过，但允许电荷在电极之间积累。这个过程形成了一个电场，使得电容器能够存储电能。电解液中的离子会在电场的作用下移动，形成一个极化电荷层，进一步增强电容器的电容值。

　　铝电解电容器的一个重要特性是其“自愈”能力。如果电介质层出现微小的缺陷或穿孔，电解液中的离子会在电场的作用下重新形成氧化膜，修复缺陷。这种自愈特性使得铝电解电容器在长期使用中具有较高的可靠性和稳定性。

　　铝电解电容器还具有较高的单位体积电容值，这意味着在相同体积下，铝电解电容器可以存储更多的电荷。这一特性使得铝电解电容器在小型化和高密度电子设备中具有显著优势。铝电解电容器的额定电压范围较广，从几伏到几百伏不等，能够满足不同应用的需求。

　　然而，铝电解电容器也有一些缺点。例如，它们的绝缘性能相对较差，漏电流较大，这会影响电容器的使用寿命和性能。此外，铝电解电容器具有极性，必须正确连接到电路中，否则可能会导致损坏。

　　铝电解电容器的工作原理基于电化学反应，通过在铝箔表面形成氧化膜作为电介质，实现电荷的存储和释放。其高电容值、低阻抗和自愈特性使其在电源滤波、交流旁路和能量储存等应用中表现出色。尽管存在一些缺点，但铝电解电容器仍然是许多电子系统中不可或缺的元件。

　　铝电解电容器的作用

　　铝电解电容器是一种常见的电子元件，广泛应用于各种电子设备和电路中。它的主要作用包括滤波、旁路、耦合、储能和温度补偿等。以下是对铝电解电容器作用的详细解释。

　　铝电解电容器在滤波方面发挥着重要作用。在电源电路中，铝电解电容器可以平滑电源中的直流电压波动，稳定供电。它能够滤除电源中的高频噪声，提高电路的信号质量。例如，在开关电源中，铝电解电容作为滤波电容，能够显著降低输出电压的纹波系数，提高电源质量。在音频放大器中，铝电解电容器可以滤除音频信号中的高频噪声，提高音频信号的质量。

　　铝电解电容器具有旁路（去耦）功能。在交流电路中，铝电解电容器为某些并联的元件提供低阻抗通路，有助于减少电源噪声和稳定电路工作。这对于保持电路的稳定性和可靠性至关重要。例如，在集成电路的电源引脚附近放置铝电解电容器，可以有效地减少电源噪声，确保集成电路的正常工作。

　　铝电解电容器还用于耦合。它可以作为两个电路之间的连接，允许交流信号通过并传输到下一级电路，同时阻隔直流分量。这种功能在多级放大器和其他信号处理电路中非常重要，因为它可以防止直流偏置电压的传递，从而避免电路的不稳定。

　　铝电解电容器具有快速充放电的能力。它能够快速储存和释放电能，适用于需要瞬间释放大量能量的场合，如闪光灯、电机启动等。这种特性使得铝电解电容器在需要快速响应的电路中非常有用。

　　铝电解电容器还可以储存电能，并在需要时释放。这在电力电子系统和某些需要平滑过渡的电路中发挥着重要作用。例如，在不间断电源（UPS）和电池管理系统中，铝电解电容器可以储存电能，以应对突发的电源中断或波动。

　　铝电解电容器还具有温度补偿的功能。它可以用于补偿其他元件对温度的适应性不够带来的影响，从而改善电路的稳定性。这对于需要在宽温度范围内工作的电子设备尤为重要。

　　铝电解电容器因其容量大、性价比高等特点，在电子电路中发挥着多种重要作用。它不仅能够滤波、旁路、耦合，还能快速充放电、储存能量和进行温度补偿。这些功能使得铝电解电容器在消费电子产品、通信产品、电脑及周边产品、新能源、自动化控制、汽车工业、光电产品、高速铁路与航空及军事装备等领域得到了广泛应用。铝电解电容器的多样性和可靠性使其成为电子设备中不可或缺的关键元件。

　　铝电解电容器的特点

　　铝电解电容器是一种广泛应用于电子设备中的重要元件，其独特的结构和性能特点使其在许多领域中发挥着不可替代的作用。以下是铝电解电容器的主要特点，详细描述其结构、性能和应用等方面。

　　从结构上看，铝电解电容器的芯子由阳极铝箔、电解纸、阴极铝箔和电解纸等四层重叠卷绕而成。芯子含浸电解液后，用铝壳和胶盖密闭起来构成一个电解电容器。阳极铝箔表面通过阳极氧化的方式生成一层极薄的三氧化二铝（Al2O3）作为工作介质，这层氧化膜与电容器的阳极紧密结合，形成一个完整的体系。阴极并非直接的铝箔，而是电解液，负箔则起到电气引出的作用。这种结构使得铝电解电容器具有较大的电容量，但同时也带来了漏电大、稳定性差等缺点。

　　铝电解电容器在性能上具有显著的特点。其最大的优点是单位体积所具有的电容量特别大，尤其在工作电压较低时，这一特点更为突出。因此，铝电解电容器特别适合电容器的小型化和大容量化。此外，铝电解电容器在工作过程中具有“自愈”特性，即介质氧化膜的疵点或缺陷可以在电容器工作过程中随时得到修复，恢复其绝缘能力，避免电介质的雪崩式击穿。铝电解电容器的介质氧化膜能够承受非常高的电场强度，可以获得很高的额定静电容量，低压铝电解电容器能够非常方便地获得数千乃至数万微法的静电容量。

　　铝电解电容器也存在一些显著的缺点。其绝缘性能较差，通常采用漏电流来表征其绝缘性能。损耗因子较大，低压铝电解电容器的DF通常在10%以上。铝电解电容器的温度特性和频率特性均较差，且具有极性，使用时需要注意正负极的连接。此外，铝电解电容器的工作电压有一定的上限，根据其介质氧化膜的特殊生成手段，其最高工作电压一般为500V，且发展潜力有限。铝电解电容器的性能容易劣化，使用经过长期存放的铝电解电容器时，不宜突然施加额定工作电压，而应逐渐升压至额定电压。

　　铝电解电容器的应用非常广泛，特别是在电源滤波、交流旁路等用途中，铝电解电容器几乎是唯一的选择。由于其容量大、性价比高等特点，铝电解电容器在消费电子产品、通信产品、电脑及周边产品、新能源、自动化控制、汽车工业、光电产品、高速铁路与航空及军事装备等领域中得到了广泛应用。

　　铝电解电容器以其独特的结构和性能特点，在电子设备中发挥着重要作用。尽管存在一些缺点，但其在许多应用领域的优势使其成为不可或缺的电子元件。

　　铝电解电容器的应用

　　铝电解电容器是一种广泛应用在电子设备中的储能元件，其主要特点是容量大、成本低，但漏电大、误差大、稳定性差。铝电解电容器由阳极铝箔、浸有电解液的衬垫纸、阴极铝箔、天然氧化膜等重叠卷绕而成，芯子含浸电解液后用铝壳和胶盖密闭起来构成。其外壳通常有一层塑料套管，以保护内部结构。

　　铝电解电容器在电路中主要用于调谐、滤波、耦合、旁路、能量转换和延时等功能。它们广泛应用于各种家用电器和电子设备中，如空调机、收录机、洗衣机、通信机等。在这些设备中，铝电解电容器常用于电源滤波、信号耦合和交流旁路等场合。

　　在电源滤波方面，铝电解电容器可以有效地滤除电源中的高频噪声和纹波，提供稳定的直流电压。例如，在开关电源中，铝电解电容器常用于输入和输出滤波，以减少电压波动和噪声，提高电源的稳定性和效率。在音频设备中，铝电解电容器可以用于音频信号的耦合和旁路，以消除噪声和干扰，提高音质。

　　铝电解电容器还广泛应用于各种电子整机、仪器和仪表中。例如，在通信设备中，铝电解电容器可以用于射频信号的调谐和滤波，以提高信号的质量和传输距离。在计算机主板上，铝电解电容器常用于电源滤波和电压调节，以保证计算机的稳定运行。

　　铝电解电容器还具有一定的温度特性和频率特性。在高温环境下，铝电解电容器的寿命会受到影响，因为电解液会在温度的影响下气化，逐渐渗透到封口橡胶中，导致电容下降和ESR（等效串联电阻）上升。因此，在设计电路时，需要考虑铝电解电容器的工作温度和环境条件，以确保其可靠性和寿命。

　　铝电解电容器因其大容量和低成本的优势，广泛应用于各种电子设备中。然而，由于其漏电大、误差大、稳定性差等缺点，在选择和使用时需要根据具体的应用需求和环境条件进行合理选择和设计。

　　铝电解电容器如何选型

　　铝电解电容器在电路设计中扮演着至关重要的角色，其选型直接影响到电路的性能、稳定性和寿命。本文将详细介绍铝电解电容器的选型方法，并列举一些常见的型号。

　　一、理解铝电解电容器的基本特性

　　铝电解电容器以其大容量、高耐压、低成本等特性，在滤波、去耦、储能等电路中发挥着重要作用。其内部结构主要由铝箔作为阳极，电解液作为介质，以及阴极铝箔和电解纸等组成。这种结构使得铝电解电容器能够存储大量的电荷，但同时也带来了一些特性限制，如漏电流较大、频率响应较低等。

　　二、分析电路设计需求

　　在选择铝电解电容器容量之前，首先需要深入分析电路的具体需求。这包括但不限于以下几个方面：

　　电压需求：确定电路中的最高工作电压，确保所选电容器的额定电压大于或等于此值，以保证电容器的安全运行。

　　电流需求：分析电路中的电流波动情况，特别是浪涌电流和纹波电流的大小，这些参数将影响电容器的寿命和性能。

　　频率特性：考虑电路的工作频率范围，虽然铝电解电容器在高频下的性能不如陶瓷或薄膜电容，但在低频和直流电路中表现优异。

　　滤波需求：根据电路中的滤波要求，如平滑直流电压、滤除交流噪声等，选择合适的容量以达到最佳滤波效果。

　　空间与成本：考虑电容器的物理尺寸和成本，在满足性能要求的前提下，尽量选择体积小、成本低的电容器。

　　三、选择合适的铝电解电容器容量

　　基于纹波电流的计算：在直流电路中，纹波电流是选择电容器容量的重要依据。纹波电流越大，所需的电容器容量也越大。一般可通过以下公式估算所需容量：

　　[

　　C = frac{I_{ripple}}{f imes Delta V}

　　]

　　其中，(C)是电容器容量，(I_{ripple})是纹波电流，(f)是纹波频率，(Delta V)是允许的电压波动范围。

　　考虑电路的时间常数：在需要控制充放电时间的电路中，电容器的容量与时间常数((RC))密切相关。通过调整电容器的容量，可以实现对电路响应时间的精确控制。

　　参考经验值与数据手册：许多电路设计都有成熟的经验值和推荐参数，可以参考相关文献或电容器制造商提供的数据手册来选择合适的容量。同时，注意不同品牌和型号的电容器在性能上可能存在的差异。

　　冗余设计：为了提高电路的可靠性和稳定性，通常会选择稍大于计算值的电容器容量作为冗余设计。这样可以更好地应对电路中的不确定因素和瞬态变化。

　　四、常见铝电解电容器型号

　　SHF系列：智能电表用铝电解电容器，适用于低纹波电流和高稳定性的应用场景。

　　SHG系列：LED驱动电源专用电解电容器，具有高耐压和低ESR（等效串联电阻）特性。

　　SHT系列和SHA系列：音响专用电解电容器，提供优质的音频滤波效果。

　　MHT系列：氮化镓快充用铝电解电容器，适用于高功率密度的充电设备。

　　HPB系列：插件固液混合电解电容器，耐温125℃，适用于高温环境。

　　HPR系列：耐高温125℃插件固液混合电容器，具有更长的寿命和更高的可靠性。

　　HMB系列和HMR系列：固液混合电解电容器，系列丰富，适用于多种应用场景。

　　MP19系列和MP28系列：叠层固态电解电容器，具备更长的寿命、更低的阻抗和更好的温升性能。

　　五、实际应用案例分析

　　以某电源滤波电路为例，该电路要求将输入的直流电压进行平滑处理，以减小输出电压的纹波。首先，根据电路的最高工作电压选择额定电压大于或等于此值的电容器。然后，通过计算纹波电流和纹波频率，确定所需的电容器容量。最后，根据电路的空间限制和成本预算，选择合适的电容器型号和容量。

　　六、总结

　　选择合适的铝电解电容器容量是电路设计中的一个重要环节。随着电子技术的不断发展和进步，新型电容器材料的出现和制造工艺的改进将进一步推动铝电解电容器在电路设计中的应用和发展。通过深入分析电路需求、计算所需容量、参考经验值和数据手册，并进行冗余设计，可以确保选择的铝电解电容器在实际应用中表现出色。
