FRAM存储器的分类

　　FRAM存储器（Ferroelectric Random Access Memory，铁电随机存取存储器）是一种非易失性存储器，它结合了RAM的高速读写能力和ROM的非易失性特点。FRAM存储器根据其结构和应用领域可以分为不同的类型，以下是几种常见的分类方式：

　　按存储单元结构分类：

　　2T2C型：这种结构由两个晶体管和两个铁电体电容器组成。其中一个晶体管和电容器用于存储数据，另一个用于参考。2T2C型FRAM存储器具有较高的可靠性和稳定性，适用于对数据完整性要求较高的应用，如汽车电子和工业控制。

　　1T1C型：这种结构由一个晶体管和一个铁电体电容器组成。1T1C型FRAM存储器的存储单元面积较小，适合大容量存储应用。这种结构的FRAM存储器在消费电子和便携式设备中较为常见。

　　按接口类型分类：

　　并行接口FRAM：这种类型的FRAM存储器通过并行总线与系统连接，具有较高的数据传输速率。并行接口FRAM存储器通常用于需要高速数据传输的应用，如嵌入式系统和工业控制。

　　串行接口FRAM：这种类型的FRAM存储器通过串行总线（如SPI、I2C）与系统连接，具有较低的引脚数和较小的封装尺寸。串行接口FRAM存储器适用于对空间要求较高的应用，如便携式设备和物联网设备。

　　按容量分类：

　　低容量FRAM：这种类型的FRAM存储器容量较小，通常在几KB到几十KB之间。低容量FRAM存储器适用于需要少量数据存储的应用，如传感器数据记录和配置参数存储。

　　中容量FRAM：这种类型的FRAM存储器容量在几百KB到几MB之间。中容量FRAM存储器适用于需要中等数据存储的应用，如数据日志记录和临时数据存储。

　　高容量FRAM：这种类型的FRAM存储器容量在几MB到几十MB之间。高容量FRAM存储器适用于需要大量数据存储的应用，如图像数据存储和音频数据存储。

　　按应用领域分类：

　　汽车电子FRAM：这种类型的FRAM存储器专为汽车电子应用设计，具有高耐久性、高可靠性和宽温度范围的特点。汽车电子FRAM存储器适用于发动机控制、安全气囊系统和车载信息娱乐系统等应用。

　　工业控制FRAM：这种类型的FRAM存储器专为工业控制应用设计，具有高耐久性、高可靠性和抗干扰能力强的特点。工业控制FRAM存储器适用于工业自动化、过程控制和数据采集等应用。

　　消费电子FRAM：这种类型的FRAM存储器专为消费电子应用设计，具有低功耗、小尺寸和低成本的特点。消费电子FRAM存储器适用于智能手机、平板电脑和可穿戴设备等应用。

　　FRAM存储器可以根据存储单元结构、接口类型、容量和应用领域进行分类。不同类型的FRAM存储器在性能、成本和适用性方面各有特点，可以根据具体应用需求选择合适的FRAM存储器类型。随着技术的不断进步，FRAM存储器的性能将进一步提升，成本也将逐渐降低，预计将在更多高端市场得到广泛应用。

　　FRAM存储器的工作原理

　　铁电随机存取存储器（FRAM）是一种结合了易失性和非易失性存储器优点的新型存储技术。FRAM的核心技术在于铁电晶体材料，这种材料能够在电场的作用下发生极化，并且在电场撤除后仍能保持极化状态，从而实现数据的非易失性存储。

　　FRAM的工作原理可以分为以下几个步骤：

　　电场加载与极化：当电场加载到铁电晶体材料上时，晶阵中的中心原子会沿着电场方向运动，最终达到一个稳定状态。晶阵中的每个自由浮动的中心原子只有两个稳定状态，分别对应于逻辑状态的“0”和“1”。这种极化状态在常温下可以保持超过一百年，因此FRAM能够在断电情况下保存数据，而不需要定时刷新。

　　数据写入：在写入数据时，通过施加电场，铁电晶体的电极化在两个稳定状态之间变换。内部电路将这种电极化的方向感知为高或低的逻辑状态。由于铁电晶体的极化状态变化非常迅速，FRAM能够实现高速写入。此外，由于整个物理过程中没有原子碰撞，FRAM具有超低功耗和无限次写入的特性。

　　数据读取：在读取数据时，FRAM通过检测铁电晶体的极化状态来确定存储的逻辑状态。由于铁电晶体的极化状态在电场撤除后仍能保持，FRAM的读取操作不会破坏存储的数据，因此可以进行非破坏性读取。

　　非易失性存储：FRAM的非易失性特性使其在断电后仍能保持数据。这与传统的易失性存储器（如SRAM和DRAM）不同，后者在断电后会丢失数据。FRAM的非易失性特性使其在许多需要长期保存数据的应用中具有显著优势。

　　FRAM的这些独特特性使其在多个领域具有广泛的应用前景。例如，在数据采集和记录方面，FRAM的高速写入和非易失性特性使得工程师可以进行多次高速写入，而不用担心数据在断电时丢失。在存储配置参数方面，FRAM的无限次写入特性使得工程师可以实时记录最新的配置参数，提高了系统的可靠性。此外，FRAM还可以用于非易失性缓冲记忆，替代传统的SRAM加后备电池的方案，从而提高系统的安全性和可靠性。

　　FRAM作为一种新型的存储技术，凭借其高读写耐久性、高速写入和低功耗的独特优势，正在逐渐成为现代电子设备中的一种极具潜力的存储解决方案。随着技术的不断进步和发展，FRAM有望在未来的信息存储领域发挥更加重要的作用。

　　FRAM存储器的作用

　　FRAM存储器（铁电随机存取存储器，Ferroelectric Random Access Memory）是一种结合了非易失性和高速写入特性的存储器。它在现代电子设备中扮演着重要角色，特别是在需要频繁读写操作、低功耗和高可靠性的应用场景中。

　　首先，FRAM存储器的主要作用之一是数据存储。与传统的易失性存储器（如SRAM和DRAM）不同，FRAM存储器在断电后仍能保持数据不丢失。这意味着即使在电源故障或系统重启的情况下，存储在FRAM中的数据也不会丢失。这一特性使得FRAM存储器特别适合用于需要高可靠性的应用，如汽车电子、工业自动化和医疗设备。

　　其次，FRAM存储器具有高速写入特性。它的写入速度远高于其他非易失性存储器（如EEPROM和闪存）。例如，富士通的FRAM产品可以在150纳秒内完成数据写入，而EEPROM则需要数毫秒。这种高速写入能力使得FRAM存储器在需要快速数据访问的应用中表现出色，如实时数据记录和高速数据采集系统。

　　此外，FRAM存储器还具有高重写耐久性。它可以承受高达10万亿次的读写操作，而传统的EEPROM仅有百万次的寿命。这意味着FRAM存储器在频繁读写的应用中具有更长的使用寿命，减少了因存储器损坏而导致的系统故障风险。

　　低功耗是FRAM存储器的另一个显著特点。与传统的非易失性存储器相比，FRAM存储器在读写操作时消耗的功率更低。例如，写入一个字节数据的功耗仅为150nJ，约为EEPROM的1/400。这一特性使得FRAM存储器特别适合用于电池供电的设备，如物联网设备和便携式医疗设备。

　　FRAM存储器还具有防窜改特性。由于其非易失性和高速写入特性，FRAM存储器在防止数据被非法篡改方面具有优势。这一特性使得FRAM存储器在安全应用中具有潜在的应用价值，如金融交易和身份验证系统。

　　在应用方面，FRAM存储器已经广泛应用于多个领域。在汽车电子领域，FRAM存储器被用于电池管理系统（BMS）、胎压监测系统（TPMS）和行车记录仪等设备中。在工业自动化领域，FRAM存储器被用于数据采集和控制系统中。在医疗设备领域，FRAM存储器被用于CT扫描机、监护仪和自动CPAP设备中。

　　FRAM存储器凭借其非易失性、高速写入、高重写耐久性、低功耗和防窜改等特性，在现代电子设备中发挥着重要作用。随着技术的不断进步和应用领域的不断扩展，FRAM存储器的市场前景将更加广阔。

　　FRAM存储器的特点

　　铁电随机存取存储器（FRAM）是一种非易失性存储器，结合了随机存取存储器（RAM）和非易失性存储器（如EEPROM和Flash）的优点。FRAM具有以下几个显著特点：

　　非易失性：FRAM能够在断电后保持存储的数据，这一点与EEPROM和Flash类似。这意味着即使在电源关闭的情况下，数据也不会丢失，从而确保了数据的安全性和可靠性。

　　高读写耐久性：FRAM的一个重要优势是其极高的读写耐久性。传统EEPROM的写入次数通常在10万到100万次之间，而FRAM的写入次数可以达到10万亿次甚至更高。这意味着FRAM在需要频繁读写的应用场景中表现出色，能够长时间保持稳定性能，无需担心因写入次数限制而导致的寿命问题。

　　快速写入速度：FRAM的写入速度非常快，比EEPROM快33000多倍。FRAM的写入时间仅为150纳秒（ns），而EEPROM需要几毫秒（ms）的时间。这种快速写入特性使得FRAM在需要实时数据记录和频繁数据更新的应用中具有显著优势。此外，FRAM在写入数据时无需进行擦除操作，进一步简化了写入过程，提高了效率。

　　低功耗：FRAM在读写操作中的功耗远低于EEPROM和Flash等存储器。其写入操作的功耗比EEPROM低92%，这使得FRAM特别适合用于需要低功耗运行的便携式设备和可穿戴设备。此外，FRAM的非易失性特性意味着它不需要备用电池来维持数据，从而减少了能源消耗和对环境的影响。

　　抗辐射和抗干扰能力强：FRAM具有较强的抗辐射和抗干扰能力，这使得它在恶劣环境下的表现更加稳定可靠。例如，在航空航天、军事和医疗设备等应用中，FRAM能够更好地抵御外部干扰，确保数据的完整性和可靠性。

　　兼容性好：FRAM提供了多种接口类型，包括串行I2C、SPI接口以及并行接口，能够与现有的系统和设备无缝集成。这种兼容性使得FRAM在各种应用场景中都具有广泛的适用性。

　　FRAM作为一种高性能、高可靠性的非易失性存储器，凭借其非易失性、高读写耐久性、快速写入速度、低功耗以及抗辐射和抗干扰能力强等优势，在多个领域展现出巨大的应用潜力。随着技术的不断进步和市场的不断扩大，FRAM将在更多领域发挥重要作用，推动电子行业的持续发展。

　　FRAM存储器的应用

　　铁电随机存取存储器（FRAM）作为一种非易失性存储器技术，凭借其独特的性能优势，在多个领域得到了广泛应用。FRAM结合了RAM的高速读写能力和闪存的非挥发性特点，利用铁电材料的极化状态来存储数据，无需外部电源即可保持数据不丢失，同时提供接近RAM的读写速度。这种特性使得FRAM在需要频繁读写且对数据保持有严格要求的应用场景中表现出色。

　　在汽车电子领域，FRAM的应用尤为广泛。随着汽车电子系统的日益复杂，对存储器的要求也越来越高。FRAM作为代码存储器的单芯片解决方案，在智能安全气囊、自动驾驶辅助系统（ADAS）、导航和信息娱乐系统等领域得到广泛应用。其高速读写、高可靠性和低功耗特性满足了汽车电子系统对性能、安全性和能效的严格要求。例如，富士通的MB85RS256TY和MB85RS128TY FRAM产品已被用于汽车电池管理系统（BMS）中，确保数据的高耐久性和可靠性。

　　在工业自动化设备中，FRAM的高耐用性和长寿命使其成为理想的选择。工业自动化设备需要长期稳定运行和可靠的数据记录，FRAM的高耐用性和长寿命特性能够满足这些需求。例如，在工业控制系统中，FRAM可以用于记录关键操作参数和故障信息，确保数据的完整性和可靠性。

　　医疗设备对存储器的要求极为严格，需要确保数据的准确性和可靠性。FRAM的抗干扰能力强、数据保持稳定，非常适合用于医疗设备的代码存储器。在监护仪、呼吸机、输液泵等医疗设备中，FRAM能够实时记录患者的关键参数，为医生提供准确的诊断依据。富士通的FRAM产品已成功应用于CT扫描机、监护仪、自动CPAP（连续正气道压力）设备、助听器、医疗电子标签等产品中，提高了医疗行业的生产效率。

　　在物联网（IoT）和可穿戴设备领域，FRAM的低功耗特性使其成为理想的选择。物联网设备和可穿戴设备通常依赖电池供电，因此对功耗有严格的要求。FRAM的低功耗特性能够延长设备的电池寿命，提高设备的使用体验。例如，在无线传感器节点、智能手表、健康监测设备等应用中，FRAM能够提供高效的数据存储和传输，确保设备的长时间运行。

　　FRAM还被广泛应用于嵌入式系统、数据记录器、智能仪表等领域。在这些应用中，FRAM的高速读写、高耐用性和低功耗特性能够满足各种复杂的应用需求，提供可靠的存储解决方案。

　　FRAM作为一种高性能、高可靠性的非易失性存储器，凭借其独特的技术优势，在多个领域展现出了巨大的应用潜力。随着技术的不断进步和市场的不断扩大，FRAM将在更多领域发挥重要作用，推动电子行业的持续发展。

　　FRAM存储器如何选型

　　铁电随机存取存储器（FRAM），即FeRAM（Ferroelectric Random Access Memory），是一种兼具非易失性和高速写入特性的存储器。它继承了非易失性存储器断电后数据不丢失的特性，同时具备了易失性存储器的高速写入和高重写耐久性的优点。FRAM存储器采用铁电材料作为存储元件，特别是PZT（锆钛酸铅）晶体。这种材料在施加电压后，其内部的Zr和Ti原子会发生位移，产生极化现象。这种极化状态在停止施加电压后仍能保持不变，因此可以用来表示二进制数据中的0和1。

　　FRAM存储器的选型需要考虑多个因素，包括容量、接口类型、工作电压、工作温度范围、读写速度、读写寿命、封装形式等。以下是详细的选型指南：

　　1. 容量

　　FRAM存储器的容量从几Kbit到几Mbit不等。常见的容量包括256Kbit、512Kbit、1Mbit、2Mbit等。选择合适的容量取决于应用需求。例如，对于需要存储大量数据的应用，如汽车电子和工业自动化，可以选择大容量的FRAM存储器。

　　2. 接口类型

　　FRAM存储器的接口类型主要有SPI（Serial Peripheral Interface）和I2C（Inter-Integrated Circuit）。SPI接口的FRAM存储器通常具有更高的数据传输速率，适用于需要高速数据访问的应用。I2C接口的FRAM存储器则适用于需要多设备连接的应用，因为I2C总线可以连接多个设备。

　　3. 工作电压

　　FRAM存储器的工作电压范围通常在1.8V到5.5V之间。选择合适的工作电压取决于系统的电源电压。例如，对于3.3V系统，可以选择工作电压为3.3V的FRAM存储器。

　　4. 工作温度范围

　　FRAM存储器的工作温度范围通常在-40℃到125℃之间。选择合适的工作温度范围取决于应用环境。例如，对于汽车电子应用，需要选择能够在极端温度下工作的FRAM存储器。

　　5. 读写速度

　　FRAM存储器的读写速度通常在几MHz到几十MHz之间。选择合适的读写速度取决于应用需求。例如，对于需要高速数据访问的应用，如智能电网和充电桩，可以选择读写速度较高的FRAM存储器。

　　6. 读写寿命

　　FRAM存储器的读写寿命通常在10亿次以上。选择合适的读写寿命取决于应用需求。例如，对于需要频繁读写操作的应用，如汽车电子和工业自动化，可以选择读写寿命较高的FRAM存储器。

　　7. 封装形式

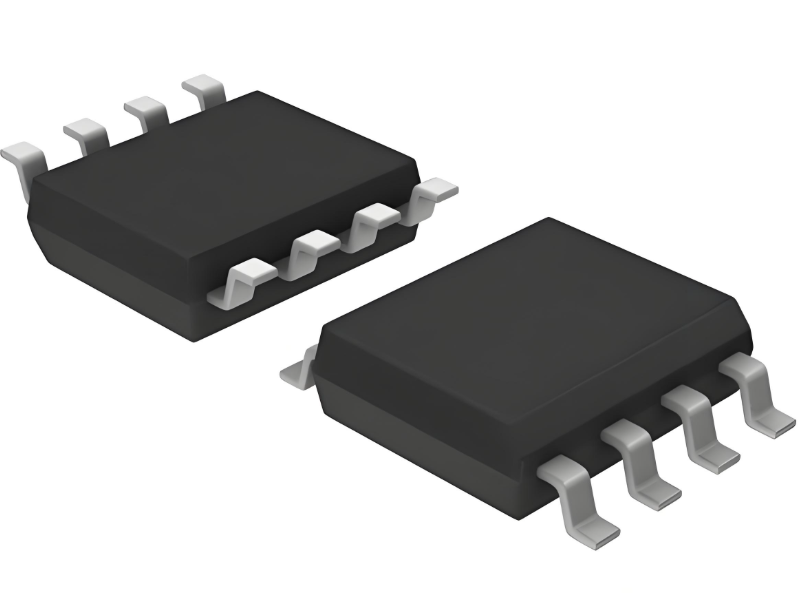

　　FRAM存储器的封装形式主要有SOP（Small Outline Package）、TSSOP（Thin Shrink Small Outline Package）、QFN（Quad Flat No-lead）等。选择合适的封装形式取决于PCB设计和空间限制。例如，对于空间受限的应用，可以选择体积较小的TSSOP或QFN封装。

　　常见型号

　　FM25L256：256Kbit SPI接口 FRAM存储器，工作电压2.5V到3.6V，工作温度范围-40℃到85℃，读写速度最高可达50MHz，读写寿命超过10亿次，封装形式为SOP-8。

　　FM24C256：256Kbit I2C接口 FRAM存储器，工作电压1.8V到5.5V，工作温度范围-40℃到85℃，读写速度最高可达1MHz，读写寿命超过10亿次，封装形式为SOP-8。

　　MB85RC64：64Kbit I2C接口 FRAM存储器，工作电压2.7V到3.3V，工作温度范围-40℃到85℃，读写速度最高可达400kHz，读写寿命超过10亿次，封装形式为SOP-8。

　　MB85RS2MT：2Mbit SPI接口 FRAM存储器，工作电压1.8V到3.6V，工作温度范围-40℃到85℃，读写速度最高可达104MHz，读写寿命超过10亿次，封装形式为TSSOP-16。

　　CY15B104Q：512Kbit SPI接口 FRAM存储器，工作电压1.7V到3.6V，工作温度范围-40℃到85℃，读写速度最高可达50MHz，读写寿命超过10亿次，封装形式为TSSOP-8。

　　结论

　　FRAM存储器的选型需要综合考虑容量、接口类型、工作电压、工作温度范围、读写速度、读写寿命和封装形式等多个因素。选择合适的FRAM存储器可以提高系统的性能和可靠性，满足不同应用的需求。常见的FRAM存储器型号如FM25L256、FM24C256、MB85RC64、MB85RS2MT和CY15B104Q等，可以根据具体应用需求进行选择。
