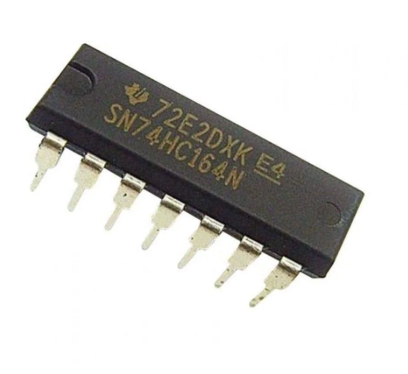

74HC164：8位串入并出、门控输入、高速低功耗的LED驱动利器

一、引言：数字电路中的核心组件

在数字电路设计的广阔领域中，移位寄存器作为数据传输与处理的关键元件，扮演着至关重要的角色。其中，74HC164作为一款经典的8位串行输入并行输出（SIPO）移位寄存器，凭借其高速操作、低功耗特性以及灵活的门控输入设计，在LED驱动、数码管显示、按键扫描等应用场景中展现出卓越的性能。本文将深入剖析74HC164的内部结构、工作原理、电气特性、应用场景及设计要点，为工程师提供全面的技术指南。

二、74HC164的内部结构与工作原理

2.1 内部结构解析

74HC164采用硅门C2MOS技术制造，内部集成了8个独立的D触发器，每个触发器对应一个并行输出引脚（Q0-Q7）。其核心电路由数据输入模块、时钟控制模块、清零模块及输出缓冲模块组成。数据通过两个输入端（DSA/DSB）之一串行输入，时钟信号（CLK）的上升沿触发数据移位，清零端（MR）则用于异步复位所有寄存器。

数据输入模块

74HC164提供两个数据输入端（DSA/DSB），任一输入端可作为高电平使能端，控制另一输入端的数据输入。当DSA或DSB为高电平时，对应输入端的数据被允许进入移位寄存器；若两者均为低电平，则输入被禁止。实际应用中，通常将DSA与DSB短接，或使未使用的输入端保持高电平，以避免悬空导致的噪声干扰。

时钟控制模块

时钟信号（CLK）是数据移位的核心驱动力。每当CLK由低电平跃升至高电平时，移位寄存器内的数据向右移动一位，最低位（Q0）接收新输入的数据，最高位（Q7）的数据则被丢弃。这一过程确保了数据按位顺序传输，最终实现串行输入到并行输出的转换。

清零模块

清零端（MR）为低电平有效，当MR被拉低时，所有寄存器被异步复位，输出引脚（Q0-Q7）强制输出低电平。这一功能在系统初始化或错误恢复时尤为重要，可快速将寄存器状态重置为已知值。

输出缓冲模块

每个输出引脚（Q0-Q7）均配备输出缓冲器，提供足够的驱动能力以直接驱动LED等负载。输出缓冲器的设计确保了信号的稳定传输，同时降低了输出阻抗，提高了抗干扰能力。

2.2 工作原理详解

74HC164的工作流程可概括为以下几个步骤：

1. 数据输入：通过DSA或DSB输入串行数据，未使用的输入端保持高电平。

2. 时钟触发：CLK上升沿到来时，数据从输入端移入最低位（Q0），寄存器内数据依次右移。

3. 并行输出：经过8个时钟周期后，8位数据完全移入寄存器，并通过Q0-Q7并行输出。

4. 清零操作：当MR为低电平时，所有寄存器被复位，输出强制为低电平。

三、74HC164的电气特性与参数

3.1 关键电气参数

74HC164的电气特性决定了其适用范围与性能表现。以下是其核心参数：

3.2 温度与封装特性

74HC164提供多种封装形式，以适应不同的应用环境。其工作温度范围分为商业级（-40℃至85℃）与工业级（-55℃至125℃），满足从消费电子到工业控制的广泛需求。封装类型包括DIP14、SO14、SSOP14及TSSOP14等，便于PCB布局与焊接。

3.3 静电放电（ESD）保护

74HC164符合JEDEC标准no. 7A，具备强大的静电放电保护能力。其人体模型（HBM）ESD电压超过2000V，机器模型（MM）ESD电压超过200V，有效防止静电对芯片的损害，提高系统可靠性。

四、74HC164在LED驱动中的应用

4.1 LED驱动原理

74HC164通过串行输入并行输出的特性，可高效驱动多个LED，实现灯光控制、状态指示等功能。其驱动原理如下：

1. 数据串行输入：MCU通过两个I/O口（DATA/CLK）向74HC164发送串行数据，每个时钟周期移入一位。

2. 并行输出驱动：经过8个时钟周期后，8位数据完全移入寄存器，并通过Q0-Q7并行输出，直接驱动LED。

3. 动态扫描控制：通过快速切换数据与时钟信号，实现多路LED的动态扫描，降低MCU资源占用。

4.2 典型应用场景

4.2.1 数码管显示驱动

74HC164广泛用于数码管显示驱动，尤其适用于口线资源紧张的MCU系统。以两位数码管为例，其驱动电路如下：

1. 硬件连接：将两位数码管的段选引脚（a-g, dp）并联，连接至74HC164的Q0-Q7；位选引脚分别连接至MCU的I/O口。

2. 软件控制：MCU通过DATA/CLK向74HC164发送段选数据，同时通过位选引脚选择当前显示的数码管。通过快速切换位选信号，实现两位数码管的动态显示。

4.2.2 LED阵列控制

在LED阵列控制中，74HC164可级联使用，扩展输出位数，实现大规模LED的驱动。例如，控制8x8 LED点阵时，可采用8片74HC164级联，通过串行输入方式逐行刷新显示内容。

4.2.3 按键扫描

74HC164还可用于按键扫描电路，通过反向利用其并行输出特性，实现按键状态的读取。将按键连接至Q0-Q7，MCU通过DATA/CLK发送扫描信号，读取按键状态。此方法可节省MCU的I/O口资源，提高系统集成度。

五、74HC164的设计要点与注意事项

5.1 输入端管理

74HC164的输入端（DSA/DSB）需妥善管理，避免悬空导致的噪声干扰。实际应用中，应将未使用的输入端连接至高电平，或通过电阻下拉至地，确保输入状态稳定。

5.2 时钟信号质量

时钟信号（CLK）的质量直接影响数据移位的准确性。设计时需确保CLK信号的上升沿陡峭，避免抖动或过冲。可在CLK引脚附近添加瓷片电容（100pF-1000pF），以滤除高频噪声，提高信号稳定性。

5.3 输出负载匹配

74HC164的输出引脚可直接驱动LED等负载，但需注意负载电流与输出电流的匹配。若单个LED的驱动电流超过74HC164的连续输出电流（25mA），需外接晶体管或MOSFET作为缓冲器，以放大驱动能力。

5.4 级联连接

当需要扩展输出位数时，可将多片74HC164级联连接。级联时，将前一片芯片的Q7连接至后一片芯片的DSA/DSB，同时确保所有芯片的CLK与MR信号同步。此方法可实现任意位数的移位寄存器扩展，满足大规模数据传输需求。

5.5 电源与地线设计

良好的电源与地线设计是确保74HC164稳定工作的关键。设计时需确保电源电压稳定，避免波动；地线应短而粗，降低阻抗，减少地线干扰。对于高速应用，可采用多层PCB设计，将电源层与地层分开，提高信号完整性。

六、74HC164的替代与升级方案

6.1 74HC595：带锁存功能的SIPO移位寄存器

74HC595与74HC164功能相似，但增加了锁存功能。其输出可通过锁存使能端（STCP）控制，实现数据移位与输出的分离，避免移位过程中输出信号的闪烁。适用于对输出稳定性要求较高的场合，如LED显示屏驱动。

6.2 PCF8574：I2C接口的I/O扩展器

PCF8574通过I2C总线实现8位I/O口的扩展，支持输入与输出双向控制。其引脚兼容性强，可与大多数MCU直接连接，无需额外时钟信号。适用于需要远程I/O扩展的应用，如智能家居系统。

6.3 专用LED驱动芯片

对于大规模LED驱动应用，可采用专用LED驱动芯片，如MAX7219、HT16K33等。这些芯片集成度高，功能强大，支持LED亮度调节、扫描控制等功能，可显著简化电路设计，提高系统可靠性。

七、结语：74HC164——数字电路中的多面手

74HC164作为一款经典的8位串行输入并行输出移位寄存器，凭借其高速操作、低功耗特性及灵活的门控输入设计，在LED驱动、数码管显示、按键扫描等领域展现出卓越的性能。通过深入理解其内部结构、工作原理及电气特性，工程师可充分发挥其优势，设计出高效、稳定的数字电路系统。无论是初学者还是资深工程师，74HC164都是值得掌握的核心元件之一。
