74HC164：8位串行输入并行输出移位寄存器——串并转换与数码管控制详解

一、引言：数字电路中的串并转换核心器件

在数字电路系统中，数据传输与处理常面临接口资源紧张的挑战。例如，单片机控制多位数码管显示时，若采用并行输出方式，需占用大量I/O端口，导致硬件成本增加与系统复杂度提升。74HC164作为一款经典的8位串行输入并行输出移位寄存器，通过将串行数据流转换为并行输出信号，有效解决了这一难题。其核心功能在于利用两个串行输入端（DSA/DSB）与一个时钟输入端（CP），在时钟上升沿触发下实现数据的逐位右移，最终通过8个并行输出端（Q0-Q7）驱动外部设备。本文将从器件特性、工作原理、应用场景及设计要点等维度，系统解析74HC164在数码管控制中的技术实现与工程价值。

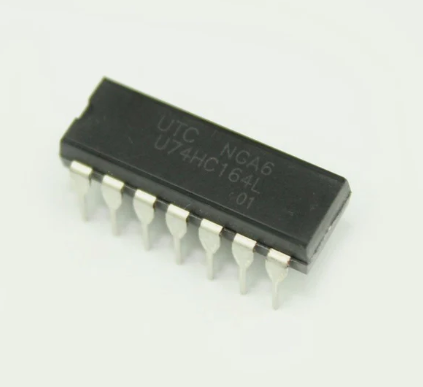

二、74HC164器件特性与参数解析

2.1 基础参数与封装形式

74HC164采用高速CMOS工艺制造，工作电压范围为2.0V至5.5V，支持低功耗肖特基型TTL（LSTTL）兼容输入。其典型参数包括：

• 输入钳位电流：-20mA至20mA

• 连续输出电流：-25mA至25mA

• 时钟频率：在VCC=5V、CL=15pF条件下，典型最高工作频率达60MHz

• 工作温度范围：

• 商业级：-40℃至+85℃

• 工业级：-55℃至+125℃

• 封装类型：DIP14（双列直插式）、SO14（小外形封装）、SSOP14（缩小型小外形封装）、TSSOP14（薄型缩小型小外形封装）

2.2 引脚功能与逻辑设计

74HC164的引脚布局遵循标准逻辑器件规范，关键引脚功能如下：

2.3 电气特性与抗干扰设计

74HC164通过内置二极管钳位电路实现输入端过压保护，允许通过限流电阻连接超过电源电压的信号。其输入高电平阈值（VIH）为0.7VCC，输入低电平阈值（VIL）为0.3VCC，确保在噪声环境下稳定工作。此外，器件采用平衡传播延迟设计，典型上升/下降时间（tpHL/tpLH）为15ns，满足高速数据传输需求。

三、74HC164工作原理与时序分析

3.1 数据移位机制

74HC164的核心功能为边沿触发式数据移位。其工作流程如下：

1. 初始状态：当/MR=1（复位无效）时，器件处于待触发状态。

2. 数据输入：DSA与DSB中任一端为高电平时，另一端的数据在CP上升沿被锁存至Q0。例如：

• 若DSA=1、DSB=0，则Q0=0（DSB数据被屏蔽）

• 若DSA=1、DSB=1，则Q0=1（逻辑与结果）

3. 移位操作：每个CP上升沿触发数据右移一位，原Q0数据移至Q1，Q1移至Q2，依此类推，Q7数据丢失。

4. 复位操作：当/MR=0时，所有输出端（Q0-Q7）强制置为低电平，与CP状态无关。

3.2 时序要求与约束

为确保数据可靠移位，需满足以下时序参数：

• 建立时间（tSU）：数据在CP上升沿前需保持稳定的最小时间（典型值25ns）

• 保持时间（tH）：数据在CP上升沿后需保持稳定的最小时间（典型值5ns）

• 时钟宽度（tW）：CP高电平持续时间需大于15ns

• 传播延迟（tPD）：从CP上升沿到输出稳定的最长时间（典型值50ns）

以4MHz单片机为例，其指令周期为250ns，远大于74HC164的时序要求，因此无需额外等待周期即可实现稳定控制。

四、74HC164在数码管控制中的典型应用

4.1 数码管驱动原理

数码管分为共阴极与共阳极两种类型，其段选信号（a-g）与位选信号（COM）需通过逻辑电路控制。以8位共阴极数码管为例：

• 段选信号：由74HC164的Q0-Q6驱动（a-g段）

• 位选信号：通过额外I/O口或第二片74HC164控制

• 工作模式：采用动态扫描方式，依次点亮各位数码管，利用人眼视觉暂留效应实现稳定显示。

4.2 硬件电路设计

典型应用电路包含以下模块：

1. 电源模块：VCC接5V电源，GND接地，旁路电容（0.1μF）滤除高频噪声。

2. 数据输入模块：单片机I/O口连接DSA与DSB（通常短接为一个输入端），另一I/O口连接CP。

3. 复位电路：/MR通过上拉电阻接VCC，确保上电时自动复位。

4. 限流电阻：每个段选输出端串联220Ω电阻，限制电流至10mA以内。

5. 驱动增强：若需驱动大电流数码管，可在Q0-Q7与段选端间加入ULN2003达林顿阵列。

4.3 软件控制流程

以8位数码管显示“12345678”为例，软件流程如下：

c#include <reg51.h>#define DATA P1_0  // 连接DSA/DSB#define CLK  P1_1  // 连接CPvoid delay(unsigned int ms) {    unsigned int i, j;    for(i=0; i<ms; i++)        for(j=0; j<120; j++);}void sendByte(unsigned char dat) {    unsigned char i;    for(i=0; i<8; i++) {        DATA = dat & 0x01;  // 取最低位        dat >>= 1;        CLK = 0;        CLK = 1;  // 产生上升沿    }}void main() {    unsigned char code table[] = {0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F}; // "12345678"段码    unsigned char i;        while(1) {        for(i=0; i<8; i++) {            sendByte(table[i]);  // 发送段码            // 此处需插入位选控制代码（若使用第二片74HC164）            delay(2);  // 动态扫描延时        }    }}

4.4 多片级联扩展

当需要控制更多数码管时，可采用级联方式扩展输出位数。例如，两片74HC164级联可实现16位输出：

1. 连接方式：第一片的Q7接第二片的DSA/DSB，两片的CP与/MR并联。

2. 数据发送：先发送第一片的8位数据，再发送第二片的8位数据。

3. 时序控制：需确保两片器件的时钟同步，避免数据错位。

五、74HC164应用中的关键问题与解决方案

5.1 信号竞争与冒险现象

在动态扫描过程中，若位选信号切换与段码数据更新不同步，可能导致数码管显示乱码。解决方案：

• 严格时序控制：在位选信号变化后插入足够延时，确保段码数据稳定。

• 锁存器隔离：使用74HC573等锁存器分离段码与位选信号的更新时序。

5.2 驱动能力不足

当数码管数量超过8位或采用高亮度型号时，74HC164的输出电流可能不足。解决方案：

• 增加驱动级：在输出端加入ULN2003或MOS管阵列，提升电流驱动能力。

• 分组控制：将数码管分为多组，每组由独立74HC164驱动，通过分时复用降低单片负载。

5.3 电源噪声干扰

数码管动态扫描时，频繁的开关动作可能引入电源纹波。解决方案：

• 电源滤波：在VCC与GND间并联100μF电解电容与0.1μF陶瓷电容。

• 分区供电：将数字电路与数码管驱动电路的电源独立，通过磁珠隔离噪声。

六、74HC164与其他器件的对比分析

6.1 与74HC595的对比

6.2 与CD4094的对比

七、元器件采购与技术支持

7.1 采购渠道推荐

74HC164的常见品牌包括TI（德州仪器）、NXP（恩智浦）、Nexperia（安世半导体）等。推荐通过拍明芯城（http://www.iczoom.com）进行采购，该平台提供以下服务：

• 型号查询：支持按品牌、封装、参数筛选器件

• 价格参考：实时更新市场批发价与零售价

• 国产替代：推荐兼容型号（如SN74HC164D、CD74HC164）

• 数据手册：提供中文PDF资料与引脚图

7.2 技术支持资源

• 官方文档：TI官网提供CD74HC164的完整数据手册（含时序图、电气参数）

• 应用笔记：NXP发布《74HC164在LED显示中的应用指南》

• 社区论坛：电子发烧友网、21IC电子网等平台有大量实战案例分享

八、结语：74HC164的工程价值与未来展望

74HC164凭借其低成本、高可靠性与灵活性，在数码管控制、LED矩阵驱动、按键扫描等领域得到广泛应用。随着物联网与智能家居的兴起，其对多节点控制的需求将进一步推动74HC164的市场增长。未来，随着CMOS工艺的演进，74HC164的功耗与速度指标将持续优化，为嵌入式系统设计提供更高效的解决方案。
