74HC164 - 8位串行输入并行输出移位寄存器详解

来源：

2026-01-06

类别：基础知识

拍明芯城

74HC164：8位串行输入并行输出移位寄存器深度解析

一、产品概述与核心特性

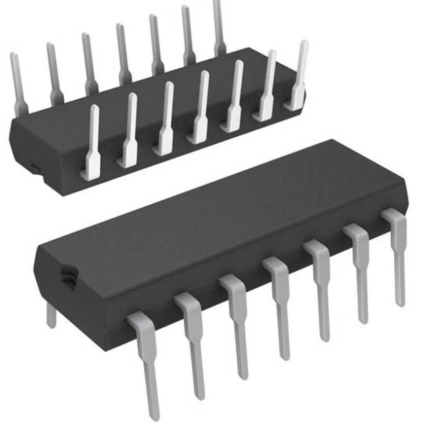

74HC164是一款基于高速CMOS工艺的8位串行输入并行输出移位寄存器，属于74HC系列逻辑芯片。其核心功能是将串行输入的二进制数据通过时钟信号控制，逐位右移并最终以并行形式输出。该器件采用14引脚封装（DIP14、SO14、SSOP14、TSSOP14等），支持2.0V至5.5V宽电压范围，工作温度范围覆盖-40℃至+125℃（工业级），部分型号可扩展至-55℃至+125℃（军用级）。其低功耗特性（静态电流仅1μA）和高速性能（时钟频率可达40MHz）使其成为数字电路设计中扩展IO口、实现数据格式转换的理想选择。

关键技术参数

电源电压：2.0V至5.5V（典型值5V）
时钟频率：最高40MHz（@5V供电）
输出电流：连续输出±25mA，峰值钳位电流±20mA
传播延迟：时钟上升沿到输出有效时间约10ns（@5V）
建立/保持时间：数据输入需在时钟上升沿前25ns建立，后5ns保持
复位时间：异步复位信号低电平有效，响应时间小于50ns

二、内部结构与工作原理

74HC164的内部由8个D型触发器串联构成移位链，每个触发器的输出连接至下一级的输入，形成级联结构。其核心工作机制可分为三个阶段：

1. 数据输入阶段

双数据端口设计：器件提供DSA（1脚）和DSB（2脚）两个串行输入端，二者逻辑与后形成有效数据输入。实际应用中，通常将DSA与DSB短接以简化电路，或通过其中一个端口输入数据，另一个端口接高电平作为使能控制。
输入保护机制：内置钳位二极管可承受±20mA过流，允许输入电压短暂超出电源范围（需串联限流电阻），增强抗干扰能力。

2. 时钟控制阶段

边沿触发机制：时钟信号（CP，8脚）的上升沿触发数据移位。每个上升沿到来时，DSA/DSB的逻辑与结果被锁存至Q0，同时寄存器内原有数据依次右移一位（Q0→Q1，Q1→Q2，…，Q6→Q7），Q7数据丢失。
时钟同步要求：数据输入需满足建立时间（25ns）和保持时间（5ns）要求，以确保在时钟上升沿到来时数据稳定。以8MHz晶振为例，单条指令执行时间0.5μs远大于该时序要求，因此无需额外延时处理。

3. 异步复位阶段

低电平有效复位：当MR（9脚）输入低电平时，所有触发器被强制清零，输出端Q0-Q7立即变为低电平。复位信号与其它输入隔离，可随时中断数据移位过程。
复位优先级：复位操作具有最高优先级，即使时钟信号持续有效，复位信号也能立即终止数据移位并清零寄存器。

三、典型应用场景与电路设计

74HC164的核心优势在于通过少量IO口实现多路并行输出，广泛应用于数码管驱动、LED矩阵控制、按键扫描等领域。以下以数码管驱动为例，详细说明其应用方法。

1. 数码管动态扫描驱动

数码管分为共阴极和共阳极两种类型，其驱动需通过段选（控制数字形状）和位选（控制显示位置）实现。以两位共阴极数码管为例：

硬件连接：

74HC164的Q0-Q7连接数码管的a-g段及小数点（DP），负责段选信号输出。
单片机通过两个IO口分别控制74HC164的时钟（CP）和数据（DSA/DSB）。
数码管的位选通过三极管或专用驱动芯片（如ULN2003）实现，由单片机直接控制。

工作过程：

数据串行输入：单片机将待显示数字的段码数据（如数字“8”的段码0x7F）通过DSA/DSB输入74HC164。
时钟同步移位：每发送一位数据，单片机产生一个时钟上升沿，数据逐位移入寄存器。发送8位后，Q0-Q7输出完整段码。
位选控制：单片机通过位选信号选中第一位数码管，使其显示对应数字。
快速切换：重复上述过程，快速切换至第二位数码管并更新显示内容。由于人眼视觉暂留效应，当切换速度超过50Hz时，可实现稳定显示效果。

优势分析：

IO口节省：仅需3个IO口（2个控制74HC164，1个控制位选）即可驱动两位数码管，相比直接驱动节省6个IO口。
扩展性强：通过级联多片74HC164，可轻松扩展至更多位数码管（如4位、8位），仅需增加时钟和数据线的共享。

2. LED矩阵控制

在8×8 LED矩阵中，74HC164可用于行扫描或列扫描驱动：

行扫描模式：

使用两片74HC164分别控制8行和8列。
行驱动芯片通过Q0-Q7输出高电平，选中当前行；列驱动芯片通过Q0-Q7输出低电平，点亮选中行中对应列的LED。
通过快速轮询各行，实现全矩阵显示。

优势：

低成本方案：相比专用LED驱动芯片（如MAX7219），74HC164成本更低，适合对成本敏感的应用。
灵活性高：可自由定义扫描顺序和亮度控制（通过PWM调制时钟频率）。

3. 按键扫描电路

在按键数量较多的场景中，74HC164可将串行扫描转换为并行读取，简化单片机程序：

硬件连接：

按键矩阵的行线连接至74HC164的Q0-Q7，列线连接至单片机的IO口。
单片机通过时钟和数据端口控制74HC164输出扫描信号，逐行激活按键矩阵的行线。
当某按键按下时，对应列线电平被拉低，单片机通过读取列线状态即可确定按键位置。

优势：

减少IO占用：仅需3个IO口即可扫描8×8=64个按键，显著节省资源。
抗干扰能力强：通过硬件扫描替代软件延时检测，避免按键抖动影响。

四、高级应用技巧与优化设计

1. 级联扩展技术

通过将多片74HC164的时钟（CP）和数据（DSA/DSB）端口并联，可实现位数的扩展。例如，两片74HC164级联可构成16位移位寄存器：

连接方法：

第一片的Q7连接至第二片的DSA/DSB。
两片的CP和MR端口分别并联至同一控制信号。

工作过程：

数据从第一片的DSA/DSB输入，依次填满第一片的8位后，自动流入第二片。
发送16个时钟脉冲后，两片寄存器均被填满，输出16位并行数据。

2. 与单片机接口优化

为提高数据传输效率，可采用以下优化方法：

硬件SPI接口模拟：

利用单片机的SPI模块（如51单片机的软件SPI）生成时钟和数据信号，替代手动移位操作。
示例代码（51单片机C语言）：

c#include <reg51.h>sbit CLK = P1^0;  // 时钟信号sbit DATA = P1^1; // 数据信号void send_byte(unsigned char dat) {    unsigned char i;    for (i=0; i<8; i++) {        DATA = dat & 0x01; // 取最低位        dat >>= 1;        CLK = 1;           // 产生上升沿        CLK = 0;    }}void main() {    while(1) {        send_byte(0x7F); // 发送数字“8”的段码        // 其他操作...    }}
