基于STM32F103VET6微处理器和Pt100温度传感器实现仓储粮多点温度快速检测装置设计方案

来源: 21ic
2021-11-25
类别:工业控制
eye 20
文章创建人 拍明

原标题:仓储粮多点温度快速检测装置设计方案

基于STM32F103VET6微处理器和Pt100温度传感器实现仓储粮多点温度快速检测装置设计方案

一、引言

仓储环节是粮食物流的关键环节,保障仓储粮安全关系国计民生。同时,随着人们生活水平的提高,对粮食品质也有着越来越高的要求。影响仓储粮安全与品质的一个关键参数是粮食温度,获取其温度数据对安全储粮具有重要意义。当前,除在线测试系统之外,通常也采用现场巡检的方式快速获得粮食的温度数据。然而,传统的温度检测方法往往存在精度不高、操作复杂等问题。因此,设计一种基于STM32F103VET6微处理器和Pt100温度传感器的仓储粮多点温度快速检测装置显得尤为重要。


二、方案设计

1. 系统架构

本方案设计的仓储粮多点温度快速检测装置主要由以下几个部分组成:

  • STM32F103VET6微处理器:作为系统的核心控制单元,负责数据的采集、处理、显示和存储。

  • Pt100温度传感器:用于测量仓储粮的多点温度,将温度信号转换为电信号。

  • 信号调理电路:对Pt100传感器输出的微弱电信号进行放大、滤波等处理,使其适合STM32F103VET6的ADC接口。

  • 显示模块:用于显示当前各测点的温度数据,方便工作人员查看。

  • 存储模块:用于存储历史温度数据,以便后续分析。

  • 电源模块:为整个系统提供稳定的电源供应。

2. 元器件选型

2.1 STM32F103VET6微处理器

选型理由

  • 高性能:STM32F103VET6基于ARM Cortex-M3内核,最高主频可达72MHz,支持单周期乘法和硬件除法,能够满足系统对数据处理速度的要求。

  • 丰富的外设接口:该微处理器提供了多个通用定时器、高级控制定时器、USART、SPI、I2C、USB、CAN等接口,方便与其他外设进行通信和数据交换。

  • 大容量存储器:拥有512KB的Flash存储空间和64KB的SRAM存储空间,能够满足系统对程序和数据存储的需求。

  • 低功耗:支持多种省电模式(待机、停机等),适合电池供电设备,有助于降低系统的整体功耗。

  • 良好的生态支持:STM32社区资源丰富,开发资料和案例众多,便于快速开发和调试。

功能作用

  • 负责整个系统的控制逻辑,包括温度数据的采集、处理、显示和存储。

  • 通过USART接口与上位机进行通信,实现数据的远程传输和监控。

  • 利用定时器实现定时采集温度数据的功能。

  • 通过I2C或SPI接口与存储模块进行通信,实现历史温度数据的存储和读取。

2.2 Pt100温度传感器

选型理由

  • 高精度:Pt100温度传感器是一种铂电阻温度传感器,具有高精度和稳定性,能够满足仓储粮温度检测对精度的要求。

  • 良好的线性度:Pt100传感器的电阻值与温度之间呈良好的线性关系,便于后续的数据处理和计算。

  • 宽测温范围:Pt100传感器的测温范围通常为-200℃~+850℃,能够满足仓储粮在不同环境下的温度检测需求。

  • 抗干扰能力强:Pt100传感器采用金属铂作为感温元件,具有良好的抗干扰能力,能够在复杂的电磁环境中稳定工作。

功能作用

  • 将仓储粮的温度信号转换为电信号(电阻值变化),供后续电路进行处理。

  • 通过多个Pt100传感器实现仓储粮多点温度的同时检测。

2.3 信号调理电路

选型理由

  • 放大功能:由于Pt100传感器输出的电信号通常比较微弱,需要通过放大电路进行放大,以便STM32F103VET6的ADC接口能够准确采集。

  • 滤波功能:仓储粮环境中可能存在各种干扰信号,通过滤波电路可以去除这些干扰信号,提高温度检测的准确性。

  • 匹配ADC接口:信号调理电路的输出电压范围需要与STM32F103VET6的ADC接口电压范围相匹配,以确保ADC能够正常工作。

功能作用

  • 对Pt100传感器输出的微弱电信号进行放大和滤波处理。

  • 将处理后的电信号转换为适合STM32F103VET6 ADC接口采集的电压信号。

2.4 显示模块

选型理由

  • 清晰的显示效果:选择具有高分辨率和清晰度的显示屏,以便工作人员能够清晰地查看当前各测点的温度数据。

  • 良好的人机交互性:显示屏应支持触摸操作或按键操作,方便工作人员进行参数设置和数据查询。

  • 低功耗:选择低功耗的显示屏有助于降低系统的整体功耗。

功能作用

  • 实时显示当前各测点的温度数据。

  • 提供人机交互界面,方便工作人员进行参数设置和数据查询。

2.5 存储模块

选型理由

  • 大容量存储:选择具有大容量存储空间的存储模块,以便能够存储较长时间的历史温度数据。

  • 快速读写速度:存储模块应具有较快的读写速度,以满足系统对实时数据存储和读取的需求。

  • 低功耗:选择低功耗的存储模块有助于降低系统的整体功耗。

功能作用

  • 存储历史温度数据,以便后续分析。

  • 支持数据的快速读取和写入操作。

2.6 电源模块

选型理由

  • 稳定输出:电源模块应能够提供稳定的输出电压和电流,以确保系统各部分正常工作。

  • 宽输入范围:电源模块应能够适应较宽的输入电压范围,以便在不同环境下使用。

  • 低功耗:选择低功耗的电源模块有助于降低系统的整体功耗。

功能作用

  • 为整个系统提供稳定的电源供应。

  • 支持电池供电和市电供电两种模式(可选)。

3. 电路框图


+----------------+       +----------------+       +----------------+

|   Pt100传感器  |------>|  信号调理电路  |------>|  STM32F103VET6 |

+----------------+       +----------------+       +----------------+

|

| USART

|

+----------------+       |

|    显示模块    |<------+

+----------------+



| I2C/SPI

|

+----------------+       |

|    存储模块    |<------+

+----------------+



+----------------+       +----------------+

|    电源模块    |------>|    系统供电    |

+----------------+       +----------------+

三、电路设计与实现

1. Pt100传感器电路

Pt100传感器采用三线制接法,以消除导线电阻对测量精度的影响。传感器的一端连接到电源正极,另一端通过两个等值的电阻连接到电源负极和信号调理电路的输入端。这样,导线电阻就被消除在了电桥的两臂之间,从而提高了测量的准确性。

2. 信号调理电路

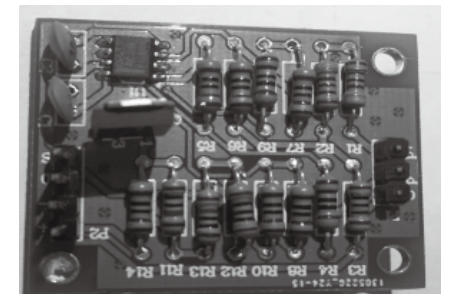

信号调理电路主要由放大电路和滤波电路组成。放大电路采用运算放大器构成同相比例放大电路,对Pt100传感器输出的微弱电信号进行放大。滤波电路采用低通滤波器,去除高频干扰信号。放大后的信号经过滤波处理后,输出到STM32F103VET6的ADC接口。

3. STM32F103VET6电路

STM32F103VET6电路主要包括最小系统电路、ADC接口电路、USART接口电路、I2C/SPI接口电路等。最小系统电路包括电源电路、时钟电路、复位电路等,确保STM32F103VET6能够正常工作。ADC接口电路用于采集信号调理电路输出的电压信号,并将其转换为数字信号。USART接口电路用于与上位机进行通信,实现数据的远程传输和监控。I2C/SPI接口电路用于与存储模块进行通信,实现历史温度数据的存储和读取。

4. 显示模块电路

显示模块采用TFT-LCD彩色可触控液晶屏,通过SPI接口与STM32F103VET6进行通信。液晶屏的背光灯由STM32F103VET6的GPIO引脚控制,以实现低功耗模式。液晶屏的显示内容由STM32F103VET6根据采集到的温度数据进行实时更新。

5. 存储模块电路

存储模块采用EEPROM或Flash存储器,通过I2C或SPI接口与STM32F103VET6进行通信。存储器用于存储历史温度数据,以便后续分析。STM32F103VET6可以根据需要随时读取或写入存储器中的数据。

6. 电源模块电路

电源模块采用线性稳压器或开关稳压器为系统提供稳定的电源供应。线性稳压器具有设计简单、静态电流小的优点,但转换效率较低;开关稳压器具有转换效率高的优点,但设计复杂、成本较高。根据系统的功耗需求和成本预算选择合适的稳压器类型。电源模块还应包括电池充电电路(如果采用电池供电模式)和电源管理电路(如过压保护、欠压保护等)。

四、软件设计与实现

1. 主程序设计

主程序主要负责系统的初始化、温度数据的采集、处理、显示和存储等任务。具体流程如下:

  • 系统初始化:包括STM32F103VET6的时钟配置、GPIO配置、ADC配置、USART配置、I2C/SPI配置等。

  • 温度数据采集:通过ADC接口采集信号调理电路输出的电压信号,并将其转换为数字信号。

  • 温度数据处理:根据Pt100传感器的分度表将数字信号转换为温度值。

  • 温度数据显示:将处理后的温度值通过显示模块进行实时显示。

  • 温度数据存储:将处理后的温度值存储到存储模块中,以便后续分析。

  • 定时采集:利用定时器实现定时采集温度数据的功能,确保系统能够实时获取仓储粮的温度信息。

2. ADC采集程序设计

ADC采集程序负责通过ADC接口采集信号调理电路输出的电压信号,并将其转换为数字信号。具体流程如下:

  • ADC初始化:配置ADC的工作模式、采样时间、转换通道等参数。

  • 启动ADC转换:启动ADC转换过程,等待转换完成。

  • 读取ADC值:读取ADC转换结果,并将其存储到指定的变量中。

  • 数据处理:对读取到的ADC值进行滤波、放大等处理(如果需要),以便后续计算温度值。

3. 温度计算程序设计

温度计算程序负责根据Pt100传感器的分度表将ADC采集到的数字信号转换为温度值。具体流程如下:

  • 查找分度表:根据ADC值在Pt100传感器的分度表中查找对应的电阻值。

  • 计算温度值:根据电阻值与温度之间的线性关系计算出当前的温度值。

  • 误差校正:对计算出的温度值进行误差校正(如果需要),以提高测量的准确性。

4. 显示程序设计

显示程序负责将处理后的温度值通过显示模块进行实时显示。具体流程如下:

  • 初始化显示模块:配置显示模块的工作模式、分辨率、颜色等参数。

  • 更新显示内容:将处理后的温度值转换为字符串格式,并更新到显示模块的指定位置。

  • 刷新显示:刷新显示模块的内容,确保显示的温度值实时更新。

5. 存储程序设计

存储程序负责将处理后的温度值存储到存储模块中,以便后续分析。具体流程如下:

  • 初始化存储模块:配置存储模块的工作模式、地址等参数。

  • 写入数据:将处理后的温度值写入到存储模块的指定地址中。

  • 读取数据:根据需要读取存储模块中的数据,以便进行后续分析。

五、系统测试与优化

1. 系统测试

系统测试主要包括功能测试和性能测试两个方面。功能测试主要检查系统是否能够正常实现温度数据的采集、处理、显示和存储等功能;性能测试主要检查系统的测量精度、响应时间、稳定性等指标是否满足设计要求。

  • 功能测试:通过模拟不同的温度环境,检查系统是否能够准确采集、处理、显示和存储温度数据。同时,检查系统的各个模块是否能够正常工作,如显示模块是否能够正常显示温度值、存储模块是否能够正常存储数据等。

  • 性能测试:使用高精度温度计作为标准温度源,对系统的测量精度进行测试。通过改变温度源的温度值,记录系统测量的温度值,并计算测量误差。同时,测试系统的响应时间、稳定性等指标,确保系统能够满足实际应用的需求。

2. 系统优化

根据系统测试的结果,对系统进行优化和改进。具体优化措施包括:

  • 提高测量精度:通过优化信号调理电路、提高ADC的采样精度、改进温度计算算法等方式提高系统的测量精度。

  • 缩短响应时间:通过优化程序结构、提高处理器的运行速度等方式缩短系统的响应时间。

  • 增强稳定性:通过增加滤波电路、改进电源管理等方式增强系统的稳定性。

六、结论

本文设计了一种基于STM32F103VET6微处理器和Pt100温度传感器的仓储粮多点温度快速检测装置。该装置具有高精度、高稳定性、低功耗等优点,能够满足仓储粮温度检测的需求。通过详细的硬件设计和软件设计,实现了温度数据的采集、处理、显示和存储等功能。通过系统测试和优化,进一步提高了装置的测量精度和稳定性。该装置在粮食仓储、物流等领域具有广泛的应用前景。
