深入解析AD637交流电压采集模块的设计与实现


交流电压采集在现代电子系统中扮演着至关重要的角色,无论是电力监测、工业控制、音频测量还是科学仪器,都需要精确可靠地将交流信号转换为可被数字系统处理的直流等效值。在众多交流电压转换方案中,ADI公司的AD637真有效值(True RMS)-到-直流(DC)转换器以其卓越的精度、宽广的带宽和低功耗特性,成为构建高性能交流电压采集模块的理想选择。本文将深入探讨基于AD637的交流电压采集模块的设计原理、关键元器件的选择与功能,以及PCB布局布线的重要考量,旨在为读者提供一个全面而实用的设计指导。


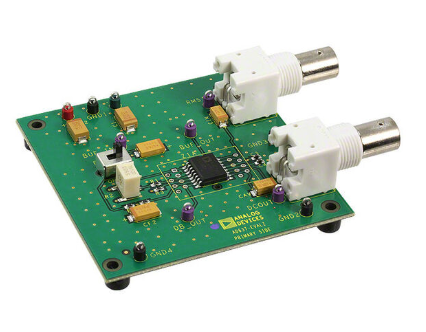

AD637:真有效值转换的核心


AD637是一款高性能、单片、低功功耗的真有效值-到-直流转换器,能够精确测量各种复杂波形的有效值。与峰值或平均值检测器不同,真有效值转换对波形形状不敏感,能够准确反映信号的实际热效应或功率含量,这对于非正弦波形(如方波、三角波、脉冲串以及各种失真波形)的测量尤为关键。AD637内置了完善的RMS计算电路,包括一个精确的模拟乘法器、一个平方电路、一个平均滤波器和一个平方根电路,所有这些都集成在一个小型封装内,极大地简化了真有效值测量电路的设计。



交流电压采集模块的基本架构


一个典型的基于AD637的交流电压采集模块主要包括以下几个功能块:

  1. 输入前端: 负责接收交流输入信号,并进行必要的预处理,如衰减、隔离或缓冲,以确保信号符合AD637的输入范围和阻抗要求。

  2. AD637真有效值转换核心: 完成交流信号到直流等效值的转换。

  3. 滤波与输出缓冲: 对AD637的直流输出进行滤波,去除残余纹波,并提供低阻抗输出,方便后续ADCs或微控制器进行采集。

  4. 电源管理: 为整个模块提供稳定、低噪声的电源。

  5. 可选功能: 如输入保护、增益调节、温度补偿等。


输入前端设计与元器件选择


输入前端的设计目标是为AD637提供一个稳定、安全且符合其输入规格的信号。

1. 输入衰减器

作用: 如果待测交流电压的峰值超过AD637的绝对最大输入电压(通常为$pm 15V$)或其推荐的线性输入范围(例如,AD637的典型输入范围是几伏RMS),则需要进行衰减。衰减器通常由精密电阻分压器构成。

优选元器件型号:

  • 精密金属膜电阻(如Vishay Dale RN系列、Susumu RG系列或Panasonic ERA系列):

    • 选择原因: 这些电阻具有极低的温度系数(TCR,通常为$pm 5ppm/^circ C到pm 50ppm/^circ C$),这意味着它们的电阻值随温度变化很小,从而保证了衰减比的稳定性。同时,它们具有紧密的容差(例如$pm 0.1%$或更低),确保了衰减精度。低噪声特性也对模拟前端至关重要。

    • 功能: 构成高精度的分压网络,将高电压输入信号按比例缩小到AD637的可接受范围,同时保持信号的完整性。

2. 输入保护电路

作用: 防止瞬态过压、静电放电(ESD)或意外连接到错误电压源时损坏AD637或其他敏感器件。

优选元器件型号:

  • 肖特基二极管(如ON Semiconductor BAT54系列或Vishay SS系列):

    • 选择原因: 肖特基二极管具有非常低的开启电压(VF)和快速响应时间,能够在过压发生时迅速导通,将过量电流分流。它们的低漏电流在正常工作下对信号影响小。

    • 功能: 通常以反并联或串联限流电阻的方式连接在输入端,当输入电压超过安全范围时,二极管导通,限制了进入AD637的电压。

  • TVS瞬态电压抑制器(如Littelfuse SMBJ系列或Bourns SMAJ系列):

    • 选择原因: TVS管专为吸收瞬态高能量脉冲设计,具有极快的响应速度(皮秒级)和较高的峰值脉冲功率耗散能力。

    • 功能: 作为第一级保护,吸收较大的瞬态能量,保护后续更敏感的器件。

3. 输入缓冲器(可选)

作用: 如果输入源的阻抗较高,或者需要驱动多路负载,或者需要提供额外的增益/衰减,输入缓冲器(通常是运算放大器)可以提供高输入阻抗和低输出阻抗,确保信号完整性并隔离AD637的输入。

优选元器件型号:

  • 精密低噪声运算放大器(如Analog Devices ADA4898、LT1028或OPA2277):

    • ADA4898: 是一款高速、低噪声、低失真运算放大器,适用于高频交流信号的缓冲,能够保持信号的波形完整性。其低输入偏置电流也避免了对高阻抗源的负载效应。

    • LT1028: 超低噪声精密运放,适用于对噪声要求极高的应用,但带宽可能受限。

    • OPA2277: 具有极低的输入失调电压和漂移,以及低噪声特性,适用于高精度直流或低频交流信号。

    • 选择原因:

    • 功能: 提供高输入阻抗,防止输入信号源被负载效应影响;提供低输出阻抗,有效驱动AD637的输入;可以配置为单位增益缓冲器或具有特定增益/衰减的放大器。


AD637核心电路与关键外部元件


AD637自身集成了大部分真有效值转换功能,但其外部仍然需要一些关键元件来配置其工作模式、设置时间常数以及提高性能。

1. 平均电容 (CAVG)

作用: 这是AD637最关键的外部元件之一,它决定了内部平均滤波器的直流时间常数,进而影响转换的响应速度、输出纹波以及低频精度。较大的$C_{AVG}$会延长响应时间,但会显著降低输出纹波,并提高低频信号的测量精度。

优选元器件型号:

  • 聚丙烯(PP)电容或聚酯(MKT/PET)电容(如WIMA FKP系列、Panasonic ECQ-E系列):

    • 选择原因: 这类薄膜电容具有优异的温度稳定性、低介电吸收和低ESR(等效串联电阻),非常适合作为积分电容。它们在宽温度和频率范围内能保持稳定的容量值,确保平均时间的准确性。电解电容不适合此应用,因为其容量会随温度和时间变化较大,且漏电流较大。

    • 功能: 对内部平方后的信号进行平均,滤除高频成分,产生一个与输入信号真有效值成比例的直流电压。

2. 输出滤波电容 (CF)

作用: AD637的输出端通常需要一个额外的低通滤波器来进一步降低残余纹波,特别是对于低频输入信号。这个滤波器通常由一个串联电阻和一个并联电容组成。

优选元器件型号:

  • 陶瓷电容(X7R或C0G/NP0类型,如Murata GRM系列、Kemet C系列):

    • C0G/NP0: 具有极低的温度系数和高稳定性,适用于对精度和稳定性要求高的场合。但容量通常较小。

    • X7R: 具有相对较好的温度稳定性,且容量范围更广,适合作为通用滤波电容。

    • 选择原因:

    • 功能: 与输出缓冲器前的电阻构成RC低通滤波器,进一步平滑AD637的直流输出,降低纹波,使其更适合ADC采集。

3. 外部增益/衰减电阻

作用: AD637的输出电压可以通过调整外部反馈电阻来设置增益。例如,如果需要将RMS输出缩放以匹配ADC的输入范围,则可以通过配置增益电阻来实现。

优选元器件型号:

  • 精密金属膜电阻(同输入衰减器,如Vishay Dale RN系列):

    • 选择原因: 同样需要高精度和低温度系数,以确保输出增益的准确性和稳定性。

    • 功能: 与AD637内部电路共同决定输出的电压比例,实现对真有效值输出的线性缩放。


输出缓冲与ADC接口


AD637的输出是一个直流电压,通常需要一个缓冲器来驱动后续的模数转换器(ADC)。

1. 输出缓冲器

作用: 提供低输出阻抗,确保在驱动ADC输入时不会因ADC采样瞬间的输入电容充放电效应而产生压降,从而保持测量精度。同时,它还可以提供额外的电流驱动能力。

优选元器件型号:

  • 精密低噪声、轨对轨输出运算放大器(如Analog Devices ADA4891、Texas Instruments OPA365或Analog Devices AD8605):

    • ADA4891: 是一款高速、低噪声、低失真运放,适用于要求高带宽和低噪声的精密测量。

    • OPA365: 具有出色的轨对轨输出摆幅和低输入失调电压,在单电源供电下也能提供良好的性能,尤其适合驱动现代低压ADC。

    • AD8605: 低噪声、低输入偏置电流、轨对轨CMOS运放,适用于单电源低功耗应用,并且能够精确地驱动高阻抗和容性负载。

    • 选择原因:

    • 功能: 提供稳定的低阻抗输出,有效隔离AD637输出和ADC输入,避免互相影响,保证ADC采样的准确性。

2. 模数转换器(ADC)

作用: 将经过真有效值转换并缓冲的模拟直流电压转换为数字信号,供微控制器或其他数字处理单元进行读取和分析。

优选元器件型号:

  • 高分辨率SAR ADC或Delta-Sigma ADC(如Analog Devices AD7980、AD7768或Texas Instruments ADS1248):

    • AD7980: 16位、1MSPS的SAR ADC,具有出色的线性度和低功耗,适合需要较高采样率和精度的应用。

    • AD7768: 24位、多通道、高分辨率Delta-Sigma ADC,集成PGA和参考,适合对精度要求极高、但对采样率要求相对不高的工业测量和仪器仪表。

    • ADS1248: 24位、低噪声Delta-Sigma ADC,集成PGA和参考,适用于精密测量,提供卓越的信噪比。

    • 选择原因:

    • 功能: 将AD637输出的模拟电压精确转换为数字码,实现与微控制器的无缝连接,方便数据采集、处理和显示。


电源管理与参考电压


稳定的电源和精确的参考电压是任何高精度模拟电路的基石。

1. 稳压器

作用: 为AD637和其他模拟元件提供干净、稳定的直流电源,通常需要正负双电源供电以满足AD637的推荐工作条件。

优选元器件型号:

  • 低噪声LDO线性稳压器(如Analog Devices ADP7118、ADP7182或Texas Instruments LP5907):

    • ADP7118/ADP7182: 低噪声、高PSRR(电源抑制比)LDO,能够有效滤除电源纹波,为敏感模拟电路提供极其纯净的电源。它们具有良好的瞬态响应。

    • LP5907: 超低噪声、高PSRR、小封装LDO,适用于空间受限且对噪声敏感的应用。

    • 选择原因:

    • 功能: 将未经稳压的电源输入(如电池或开关电源输出)转换为AD637及其相关运放所需的精确、稳定、低噪声的直流电压。

2. 参考电压源

作用: 如果ADC需要一个高精度的参考电压,或者AD637的某些配置需要外部参考,则需要一个独立的参考电压源。

优选元器件型号:

  • 精密电压参考(如Analog Devices ADR4525、LT1021或Analog Devices ADR3412):

    • ADR4525: 2.5V、超低噪声、高精度基准电压源,具有极低的温度系数和长期漂移,适用于最高精度的测量系统。

    • LT1021: 高精度、低噪声参考电压,多年来在工业和测量领域被广泛应用,以其稳定性著称。

    • ADR3412: 1.2V、低功耗、低噪声、小封装参考电压,适用于便携式或功耗敏感的应用。

    • 选择原因:

    • 功能: 为ADC提供一个稳定、准确的参考电压,确保ADC转换结果的绝对精度。


PCB布局布线考量


高质量的PCB设计对于实现AD637交流电压采集模块的预期性能至关重要。不良的布局布线可能引入噪声、串扰和地环路,从而降低测量精度。

  1. 地线规划:

    • 星形接地或单点接地: 模拟地和数字地应分开,并在电源输入端或ADC的参考点处进行单点连接。这样做可以避免数字噪声通过公共地线耦合到模拟电路中。

    • 大面积地平面: 使用连续的地平面可以降低地阻抗,提供有效的信号回流路径,减少EMI/RFI干扰。

    • 避免地环路: 确保没有形成大的地环路,地环路会像天线一样拾取环境噪声。

  2. 电源去耦:

    • 多级去耦: 在每个IC的电源引脚附近,应放置高频旁路电容(如0.1$mu F或0.01mu F陶瓷电容)和低频储能电容(如1mu F或10mu F$电解或钽电容)。高频电容应尽可能靠近IC引脚放置,以最小化寄生电感。

    • 远离信号路径: 电源走线应尽量远离敏感模拟信号路径,以减少电源噪声对信号的耦合。

  3. 信号走线:

    • 短而直: 模拟信号走线应尽可能短而直,避免锐角弯曲,以减少寄生电感和电容。

    • 隔离: 敏感模拟信号走线(特别是AD637的输入和$C_{AVG}$连接)应与其他数字信号走线、大电流走线以及噪声源保持足够的距离。

    • 差分信号: 如果输入是差分信号,差分对走线应紧密耦合且长度匹配,以保持共模抑制比。

    • 保护环和地环: 在敏感节点(如AD637的$C_{AVG}$引脚)周围放置保护环或地环,可以有效隔离其免受外部噪声干扰,并减少漏电流。

  4. 热管理:

    • 散热: 如果有功率消耗较大的器件(如LDO),应考虑增加散热铜区或散热器,确保器件在安全工作温度范围内。AD637本身功耗较低,通常不需要额外散热。

    • 热对称性: 对于精密电阻分压器,应确保组成电阻的热环境尽可能对称,以避免因局部温升导致电阻值漂移不一致,影响精度。

  5. 元件布局:

    • 功能区域划分: 将PCB板划分为模拟区、数字区和电源区,并尽量在各自区域内集中放置相关元器件,减少不同区域之间的相互干扰。

    • AD637放置: AD637及其关键外部元件(特别是CAVG)应放置在板子的中心位置,并远离高频数字噪声源和电源噪声。

    • 输入/输出连接: 输入和输出连接器应远离模块内部的敏感模拟电路,并考虑屏蔽。


模块的校准与测试


即使选择了最优质的元器件并进行了精心的设计和布局,最终的交流电压采集模块仍需要进行校准和测试,以确保其性能符合设计要求。

  1. 增益与失调校准:

    • 失调电压: 在无输入信号或输入为零时,测量模块的输出,记录其直流失调电压。如果失调可调,则进行调整使其最小化。AD637本身具有较低的失调,但后续运放和ADC可能引入。

    • 增益校准: 输入一个已知精度的标准交流电压信号(例如,一个精确的1V RMS正弦波),测量模块的输出,并计算实际增益与理论增益的偏差。根据需要调整增益电阻或在数字端进行软件补偿。

  2. 频率响应测试:

    • 在不同频率下输入相同幅度的交流信号,测量模块的输出,以评估其频率响应平坦度。AD637具有较宽的带宽(通常可达数百kHz),但整个模块的带宽会受限于输入前端、输出滤波和运放带宽。

  3. 噪声与纹波测试:

    • 在无输入或输入为零时,测量模块输出的噪声水平。

    • 在有输入信号时,测量输出直流电压上的残余纹波,确保其在可接受的范围内。这通常需要使用示波器或高精度数字万用表。

  4. 温度漂移测试:

    • 在不同环境温度下测试模块的性能,评估其温度稳定性和漂移特性。这对于需要长期稳定工作的应用尤为重要。


结语


基于AD637的交流电压采集模块设计是一个系统性的工程,涉及模拟前端处理、真有效值转换、精密电源管理和精细的PCB布局布线。通过优选高品质的元器件,并严格遵循模拟电路的设计原则,可以构建出高性能、高精度的交流电压测量系统。本文详尽地探讨了从元器件选择到PCB实现的各个环节,希望能为工程师和爱好者提供一个清晰的设计路径,助力他们在实际项目中成功应用AD637这一卓越的真有效值转换芯片。未来的设计可以进一步探索集成数字接口、高级校准算法和智能诊断功能,以满足更复杂的应用需求。
