交直流霍尔电压传感器：原理、设计与元器件选型深度解析

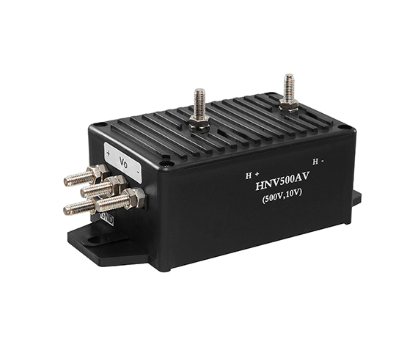

交直流霍尔电压传感器是一种利用霍尔效应来非接触式测量电压的装置，尤其适用于需要电气隔离、高精度以及宽频带测量的应用场景。与传统的电阻分压或变压器测量方式相比，霍尔电压传感器能够提供卓越的隔离性能，有效抑制共模干扰，并且能够同时测量直流和交流电压分量，这使其在电力系统、工业自动化、新能源汽车、轨道交通以及高压测试设备等领域占据了不可或缺的地位。其核心工作原理是基于霍尔效应：当电流流过一个半导体材料并在垂直于电流方向施加磁场时，在与电流和磁场都垂直的方向上会产生一个电压，即霍尔电压。在电压测量应用中，我们通常将待测电压通过一个精密电阻网络转换为一个小电流，然后利用一个高磁导率的磁芯将这个小电流产生的磁场集中并引导至霍尔元件，霍尔元件感应到磁场后输出与磁场强度成比例的霍尔电压，再经过信号调理电路输出最终的电压测量信号。

霍尔电压传感器的工作原理

交直流霍尔电压传感器通常采用闭环（零磁通）原理，以实现更高的精度、更宽的测量范围和更好的线性度。在闭环霍尔电压传感器中，霍尔元件不仅仅是感应磁场的传感器，它更是一个零磁通检测器。其核心思想是通过一个补偿电流来抵消由待测电压产生的磁场，使得霍尔元件所在位置的净磁通量始终保持为零。具体过程如下：

首先，待测高电压 (Vin) 通过一个高精密、高稳定性的输入分压电阻网络 (R1, R2, ..., RN) 衰减到一个较低的、可控的电压，并将其转换为一个与输入电压成比例的初级电流 (IP)。这个初级电流流过一个精密绕组（初级线圈）并产生一个磁场 (BP)。这个磁场被一个高磁导率的磁芯收集和引导。

其次，磁芯内嵌有霍尔元件。霍尔元件感应到初级电流产生的磁场 (BP)，并输出一个霍尔电压 (VH)。这个霍尔电压经过一个高增益的放大器（误差放大器）放大。

再次，放大器输出的信号驱动一个功率输出级，使其产生一个与霍尔电压成比例的补偿电流 (IS)。这个补偿电流流过磁芯上的次级补偿线圈。补偿线圈产生的磁场 (BS) 方向与初级电流产生的磁场 (BP) 方向相反。

最后，通过负反馈机制，系统会自动调整补偿电流 (IS)，直到次级补偿磁场 (BS) 完全抵消初级磁场 (BP)，使得霍尔元件所在处的总磁通量趋近于零。当达到零磁通状态时，补偿电流 (IS) 将精确地与初级电流 (IP) 成比例。由于初级电流 (IP) 又与输入电压 (Vin) 成比例，因此，通过精确测量补偿电流 (IS)，我们就能准确地推算出待测电压 (Vin)。最终输出的通常是与补偿电流成比例的电压信号，或者通过一个精密电阻将补偿电流转换为电压信号输出。

这种闭环原理的优势在于，霍尔元件始终工作在零磁通点附近，最大限度地减少了霍尔元件自身非线性、温度漂移以及磁滞效应等对测量精度的影响。同时，由于初级回路与次级回路之间只有磁耦合，实现了高等级的电气隔离，从而提高了测量的安全性和抗干扰能力。

核心元器件选型与功能解析

设计一个高性能的交直流霍尔电压传感器需要精选各个环节的元器件，每个元器件都承担着至关重要的功能。以下是主要元器件的详细介绍、功能以及选择理由：

1. 输入分压电阻网络 (High Voltage Divider Resistors)

• 功能： 将高压输入信号衰减到霍尔传感器可处理的安全电压范围，同时将其转换为一个与输入电压成比例的精密电流。它决定了传感器的输入阻抗和测量范围。

• 优选元器件型号类型：

• 高压精密薄膜电阻 (High Voltage Precision Thin Film Resistors): 例如，Vishay Dale 系列（如 HVCA/HVCB系列）、Stackpole Electronics HVCS系列、Bourns PWR220T系列等。这些电阻通常采用薄膜或厚膜技术制造，具有优异的长期稳定性、低温度系数（TCR，Temperature Coefficient of Resistance）和高额定电压。

• 高压绕线电阻 (High Voltage Wirewound Resistors): 在需要极高功率耗散和高稳定性的场合可能选用，但通常体积较大，且在高频应用中可能存在寄生电感。

• 选择理由：

• 高额定电压与绝缘强度： 必须能够承受待测的最高电压，并具备足够的安全裕度，防止击穿。例如，对于1000V DC测量，可能需要单个电阻耐压达到数千伏，或者通过串联多个电阻来分担电压。

• 高精度与低温度系数 (TCR): 这是影响传感器整体测量精度的关键因素。低TCR（例如 ±10 ppm/∘C 或更低）确保电阻值在温度变化时保持稳定，从而保证测量精度。精度要求通常为 ±0.1% 或更高。

• 长期稳定性： 电阻值应在长期使用中保持稳定，避免漂移。

• 低寄生电感与电容： 对于交流测量和宽频带应用尤为重要，以避免信号失真。薄膜电阻通常表现更好。

• 低热噪声： 虽然通常不如放大器噪声显著，但在超高精度应用中也需考虑。

• 器件作用： 它是整个电压传感器的“前端”，决定了传感器能测量的电压范围和其基本精度。它的性能直接影响传感器的线性度、温度漂移和长期稳定性。

2. 磁芯 (Magnetic Core)

• 功能： 收集、引导并集中初级电流产生的磁场，同时为霍尔元件和补偿线圈提供磁路。

• 优选元器件型号类型：

• 坡莫合金 (Permalloy) 磁芯: 例如，Fe-Ni合金，具有极高的初始磁导率 (μi) 和低矫顽力，适用于需要高灵敏度和低磁滞的应用。

• 铁氧体 (Ferrite) 磁芯: 例如，锰锌（MnZn）铁氧体，在高频下损耗较低，但饱和磁感应强度相对较低，且磁导率通常低于坡莫合金。

• 选择理由：

• 高磁导率 (μ): 磁导率越高，在相同电流下产生的磁通密度越大，霍尔元件的灵敏度越高，且能更好地集中磁力线，减少磁泄露。

• 低剩磁与低矫顽力： 确保磁芯能够快速响应磁场变化，并减少磁滞现象对直流测量精度的影响。

• 宽线性工作范围： 磁芯在整个测量范围内不应饱和，否则会导致非线性误差。

• 良好的温度稳定性： 磁特性不应随温度发生显著变化。

• 适合的几何形状： 通常采用环形（Toroidal）或E型/I型结构，以便于线圈绕制和霍尔元件的安装。

• 器件作用： 磁芯是磁路的骨架，它将电信号（电流）转换为磁信号，是连接电域和磁域的关键桥梁。它的质量直接影响磁场的均匀性、传感器的灵敏度和线性度。

3. 霍尔元件 (Hall Element)

• 功能：： 感应磁芯中的磁场强度，并将其转换为一个微小的霍尔电压信号。在闭环系统中，它作为零磁通检测器。

• 优选元器件型号类型：

• 砷化镓 (GaAs) 或锑化铟 (InSb) 霍尔元件： 相较于传统的硅基霍尔元件，这些化合物半导体材料具有更高的载流子迁移率，因此能提供更高的灵敏度和更低的噪声，特别是在磁通量接近零的闭环系统中，它们的微小输出信号需要被精确检测。例如，Melexis、Allegro MicroSystems、Asahi Kasei Microsystems (AKM) 等公司生产的线性霍尔传感器芯片，虽然许多是集成型，但核心是霍尔片。对于分立霍尔片，InSb/GaAs提供卓越性能。

• 选择理由：

• 高灵敏度： 能够感应微弱的磁场变化，确保在零磁通工作点附近的高精度检测。

• 低噪声： 霍尔元件本身的噪声应尽可能低，以避免影响微弱霍尔电压的检测。

• 低温度漂移： 霍尔电压输出不应随温度显著变化。

• 良好的线性度： 霍尔电压与磁场强度之间应有良好的线性关系。

• 小尺寸： 便于集成到磁芯的狭小气隙中。

• 器件作用： 霍尔元件是整个传感器的“眼睛”，它直接感知磁场变化，并将其转换为电信号，是闭环控制回路的反馈源。它的性能决定了传感器对磁场变化的响应速度和精度。

4. 误差放大器 (Error Amplifier)

• 功能： 放大霍尔元件输出的微弱霍尔电压，并将其转换为足够的信号来驱动功率输出级，以产生补偿电流。它是闭环控制回路中的关键环节，用于消除霍尔元件处的磁通量。

• 优选元器件型号类型：

• 精密运算放大器 (Precision Operational Amplifiers): 例如，Analog Devices ADA4522-2 (零漂移)、AD8675、LTC2057、Texas Instruments OPA2188 (低噪声、低漂移)、OPA188等。这些运放具有极低的输入失调电压（VOS）、低输入偏置电流、低噪声和高开环增益。

• 选择理由：

• 极低的输入失调电压与漂移： 这是闭环霍尔传感器精度和温度稳定性的关键。失调电压会导致输出误差，其随温度的变化会引入漂移。零漂移（斩波稳定）或自校准运放是理想选择。

• 低输入偏置电流： 减少对霍尔元件微弱输出信号的影响。

• 高开环增益： 确保闭环控制具有足够的环路增益，使系统能有效将净磁通量驱动至零。

• 低噪声： 避免放大器自身噪声淹没霍尔元件的微弱信号。

• 高带宽与快速压摆率： 对于交流测量和快速瞬态响应至关重要。

• 器件作用： 误差放大器是闭环系统的“大脑”，它根据霍尔元件的反馈信号计算出需要施加的补偿量，并驱动执行器（功率输出级），从而维持零磁通状态。

5. 功率输出级 (Power Output Stage)

• 功能： 接收误差放大器的输出信号，并根据其指令产生足够的电流来驱动次级补偿线圈，以抵消初级磁场。

• 优选元器件型号类型：

• 高精度、大电流运算放大器： 对于中低功率应用，可以直接使用集成的大电流运放，如Analog Devices ADA4896、Linear Technology LT1210等。

• 运放驱动的功率晶体管 (Op-Amp driven Power Transistors - BJT/MOSFET): 对于大电流应用，通常采用精密运放驱动一个或多个功率晶体管（如NPN/PNP对或NMOS/PMOS对）作为电流源/汇，以提供所需的补偿电流。例如，使用IRF系列或TIP系列晶体管。

• 选择理由：

• 足够的电流驱动能力： 必须能够产生覆盖整个测量范围所需的补偿电流。

• 高线性度： 确保补偿电流与输入信号之间具有良好的线性关系。

• 低输出阻抗： 确保对次级线圈的驱动能力。

• 良好的热稳定性： 功率器件在工作时会发热，需要确保其性能在工作温度范围内保持稳定。

• 高带宽： 对于高频交流测量，需要快速响应能力。

• 器件作用： 功率输出级是闭环系统的“执行器”，它根据误差放大器的指令提供精确的补偿电流，直接作用于磁路，完成磁场抵消的任务。

6. 补偿电阻 (Compensation Resistor / Current Sense Resistor)

• 功能： 通常用于将补偿电流转换为一个可测量、与补偿电流成比例的输出电压信号。有时也用于电流反馈回路中。

• 优选元器件型号类型：

• 精密采样电阻 (Precision Current Sense Resistors): 例如，Vishay Dale WSL系列（金属条）、Bourns CSM系列、Ohmite FC4L系列等。这些电阻具有极低的TCR、高精度和高稳定性。

• 选择理由：

• 高精度： 通常要求 ±0.1% 甚至 ±0.01%。

• 极低的温度系数 (TCR)： 确保在温度变化时电阻值稳定，从而保证电流到电压转换的精度。例如，低于 ±10 ppm/∘C。

• 低热电动势 (Thermal EMF): 减少温差引起的额外电压。

• 低寄生电感： 对于交流测量，尤其是在采样大电流时，低寄生电感至关重要，以避免高频误差。

• 器件作用： 这个电阻是电流到电压转换的“度量衡”，它的精度和稳定性直接决定了最终输出电压信号的精度。

7. 电源管理单元 (Power Management Unit)

• 功能： 为所有电子元件提供稳定、低噪声的直流电源。通常包括稳压器、滤波电容等。

• 优选元器件型号类型：

• 低噪声线性稳压器 (Low Noise LDO Regulators): 例如，Analog Devices LT3042 (超低噪声)、LT3045、Texas Instruments TPS7A47 (超低噪声) 等。

• DC/DC 转换器 (DC/DC Converters): 如果需要从一个宽范围输入电压产生多个隔离的稳定电压轨，则可能需要高性能的DC/DC模块。

• 高品质滤波电容： 钽电容、陶瓷电容（X7R/X5R）、电解电容等，用于电源去耦和滤波。

• 选择理由：

• 低噪声输出： 干净的电源是保证模拟电路性能的基础，电源纹波和噪声会直接耦合到输出信号中。

• 高电源抑制比 (PSRR): 稳压器应能有效抑制输入电源的噪声和波动。

• 良好的负载调整率和线性调整率： 确保在负载和输入电压变化时输出电压稳定。

• 合适的输出电流能力： 满足所有连接元件的总电流需求。

• 器件作用： 电源管理单元是传感器的“能量之源”，它提供稳定的工作环境，确保所有电子元件都能在最佳状态下运行，是系统稳定性和噪声性能的基础。

8. 保护电路 (Protection Circuits)

• 功能： 保护传感器免受过压、过流、反接以及静电放电（ESD）的损害。

• 优选元器件型号类型：

• 瞬态电压抑制器 (TVS Diodes): 如Littelfuse TVS系列、Vishay TransZorb系列。

• 保险丝 (Fuses): 如Littelfuse Pico II、Bourns MF-MSMD系列（自恢复保险丝）。

• 高压二极管/齐纳二极管： 用于输入端限幅保护。

• 共模电感/磁珠 (Common Mode Chokes/Ferrite Beads): 用于抑制共模噪声。

• 选择理由：

• 快速响应时间： 能在瞬态事件发生时迅速钳位电压或断开电路。

• 足够的额定电流和功率耗散能力： 能够承受短时间的过载。

• 低钳位电压： 在保护元件导通时，将电压钳位在安全水平。

• 器件作用： 保护电路是传感器的“安全卫士”，确保其在恶劣环境下或发生异常情况时不受损坏，延长使用寿命并提高可靠性。

9. 滤波与去耦电容 (Filtering and Decoupling Capacitors)

• 功能： 抑制电源线上的高频噪声、滤除信号中的杂波，并为集成电路提供局部瞬时电流，防止电源电压跌落。

• 优选元器件型号类型：

• 陶瓷电容 (Ceramic Capacitors): X7R、X5R（用于电源去耦，高频滤波）。

• 薄膜电容 (Film Capacitors): 如聚丙烯（PP）、聚酯（PET）电容（用于信号路径滤波，具有优异的频率响应和稳定性）。

• 电解电容 (Electrolytic Capacitors): 铝电解或钽电解（用于低频滤波和储能）。

• 选择理由：

• 低ESR (Equivalent Series Resistance) 与 ESL (Equivalent Series Inductance)： 对于高频去耦和滤波至关重要。

• 合适的电容量与耐压： 根据滤波频率和电压要求选择。

• 良好的温度稳定性： 确保容值在不同温度下变化不大。

• 低漏电流： 对于高精度模拟电路，减少额外损耗。

• 器件作用： 滤波与去耦电容是信号的“清洁剂”和“稳定器”，它们确保了信号的纯净性和电源的稳定性，对于提高传感器整体性能（尤其是噪声和带宽）至关重要。

原理图与PCB设计概述

虽然无法提供具体的图纸，但可以概述原理图和PCB设计的关键考虑点：

原理图设计要点：

• 高压隔离区与低压信号区明确划分： 在原理图上应清晰地标示出高压输入侧与低压测量输出侧，确保爬电距离和电气间隙满足安全标准（如 IEC 61010-1, UL 61010-1）。

• 精密电阻网络布局： 输入分压电阻应采用串联形式，并考虑功率耗散和散热。引脚和焊盘设计要避免高压击穿。

• 霍尔元件及其偏置电路： 确保霍尔元件的供电稳定且低噪声。设计合适的差分放大器来放大霍尔电压，并考虑其共模抑制。

• 闭环反馈回路： 误差放大器、功率输出级和补偿线圈形成一个闭环，需要仔细设计反馈环路的增益、带宽和稳定性。通常需要RC补偿网络来确保环路稳定，避免振荡。

• 电源完整性： 各个IC和功能模块附近都应有足够的去耦电容，并规划好电源的滤波电路。

• 信号完整性： 模拟信号路径应尽量短且远离噪声源。差分信号布线可以增强抗干扰能力。

• 保护电路： 在高压输入端和信号输出端加入TVS、ESD保护二极管等。

PCB设计要点：

• 安全距离： 这是高压PCB设计的核心。爬电距离 (Creepage Distance) 是沿绝缘表面测量，电气间隙 (Clearance Distance) 是通过空气测量。必须严格遵循相关安规标准（如 IEC 61010-1, UL 61010-1）对不同电压等级、污染等级（Pollution Degree）、材料组（Material Group）的要求来设置高压区域的走线、焊盘、元件之间的安全距离。这可能意味着在高压区域需要开槽（slot）或增加绝缘层。

• 高压区与低压区隔离： 物理上将高压输入部分与低压测量输出部分分隔开，例如通过光隔离器、高压继电器等方式在逻辑上和物理上实现隔离。霍尔传感器本身提供了核心隔离。

• 接地策略： 采用星形接地或单点接地，尽量避免地环路。模拟地和数字地可能需要分开并通过磁珠或小电阻连接。

• 信号走线： 模拟信号走线应尽量短且直，避免90度弯角，减少寄生电容和电感。敏感信号线应远离高频噪声源（如开关电源）。差分信号应等长平行走线。

• 功率走线： 宽而厚的铜箔用于功率和地线，以减少电阻和发热。

• 散热： 功率输出级（如果使用分立功率晶体管）和稳压器可能需要散热片或足够大的铜面积来辅助散热。

• 元器件布局： 相似功能模块的元器件应集中放置。去耦电容应尽可能靠近IC的电源引脚。磁芯、霍尔元件和线圈的相对位置应精确，以优化磁路耦合。

• EMC/EMI考虑： 适当的接地、屏蔽、滤波和共模扼流圈有助于减少电磁干扰。

总结与展望

交直流霍尔电压传感器以其独特的非接触式测量、高隔离度、宽频带响应以及对交直流信号的兼容性，在现代电力电子和自动化领域发挥着举足轻重的作用。从高压分压网络的精密设计，到磁芯的选择、高灵敏度霍尔元件的运用，再到闭环反馈控制回路的稳定实现，每一个环节的元器件选型和电路设计都直接决定了传感器的最终性能。理解这些核心元器件的功能、选择理由及其在整个系统中的作用，是成功设计高性能霍尔电压传感器的关键。

随着材料科学和半导体技术的不断进步，未来的霍尔电压传感器将在精度、带宽、集成度、小型化以及成本效益方面实现更大的突破，以满足日益严苛的工业和新能源应用需求。
