IR2110工作原理深度解析

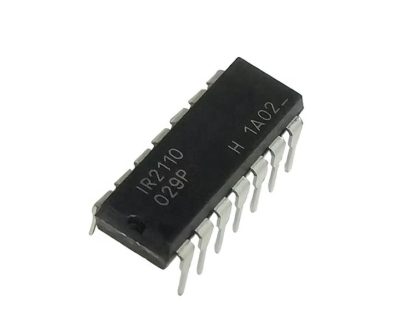

IR2110作为一款经典的高压高速双通道MOSFET/IGBT驱动芯片，其核心优势在于通过自举电路和电平转换技术，仅需单路电源即可实现上下桥臂的独立驱动。以下从电路结构、信号流程、动态工作过程三个维度展开详细分析。

一、内部电路结构解析

IR2110的内部功能模块可分为逻辑输入、电平转换、自举电路、输出驱动、保护电路五大部分，其结构框图如下：

1. 逻辑输入级

• 包含施密特触发器和输入滤波器，对HIN（高侧输入）和LIN（低侧输入）信号进行整形，消除抖动和噪声干扰。

• 输入电平兼容3.3V/5V CMOS/TTL逻辑，内置10kΩ下拉电阻，确保无信号时输出关闭。

2. 电平转换与隔离级

• 高压MOSFET（VM1）：连接VB和HO，作为高侧开关管，其栅极由内部逻辑控制。

• 快恢复二极管（Dbs）：防止自举电容通过VM1反向放电。

• 自举电容（Cbs）：存储能量，为高侧驱动提供悬浮电源。

• 低侧通道（LO）：直接由Vcc（10-20V）供电，驱动下管MOSFET/IGBT。

• 高侧通道（HO）：通过自举电路生成悬浮电源（VB-Vs），实现Vs端电位随母线电压浮动，驱动上管。

• 关键器件：

3. 输出驱动级

• 采用图腾柱结构，提供2.5A峰值驱动电流和1.2A吸收电流，可快速充放电功率器件的栅极电容（Ciss）。

• 输出端内置栅极电阻（Rg），可通过外接电阻调整开关速度（典型值5-20Ω）。

4. 保护电路

• 欠压锁定（UVLO）：监测Vcc和VB电压，低于阈值（9.2V）时关闭输出。

• 死区时间生成：自动插入200-500ns死区，防止上下管直通。

• SD引脚：外部关断输入，高电平有效，强制关闭HO/LO。

二、信号流程与动态工作过程

以一个完整的PWM周期为例，详细说明IR2110如何驱动上下桥臂：

1. 初始状态（无信号输入）

• HIN=0，LIN=0：

• 低侧输出LO=0，下管（S2）关断。

• 高侧输出HO=0，上管（S1）关断。

• 自举电容Cbs通过Dbs从Vcc充电至Vcc电压（忽略二极管压降）。

2. 下管导通阶段（LIN=1，HIN=0）

• 动作：

• LIN=1使能低侧驱动，LO输出高电平（接近Vcc），下管S2导通。

• Vs端电位被拉低至地电位（Vs≈0V）。

• 自举电容Cbs通过Dbs从Vcc充电，补充开关损耗导致的电压跌落。

• 关键点：

• Cbs充电时间需小于下管导通时间（典型值>1μs）。

• 若S2导通时间过短，Cbs可能无法充满，导致上管驱动电压不足。

3. 上管导通阶段（HIN=1，LIN=0）

• 动作：

• HIN=1使能高侧驱动，内部逻辑控制VM1导通，HO输出高电平（接近VB）。

• S1导通，Vs端电位随母线电压（Vbus）升高至Vbus。

• Cbs通过VM1为HO提供悬浮电源（VB=Vs+Vcc），维持上管驱动电压。

• 关键点：

• 自举电容电压维持：Cbs需在S2导通期间充满，且在S1导通期间电压跌落<1V（典型值）。

• 密勒效应抑制：上管导通时，Vs电压突变通过Cgd（密勒电容）耦合至栅极，可能导致误导通。IR2110通过快速开关速度（传播延迟<150ns）和外部栅极电阻（Rg）抑制此效应。

4. 死区时间插入

• 当HIN和LIN信号同时为低时，IR2110自动插入死区时间（200-500ns），确保上下管均关断，避免桥臂直通。

• 死区时间可通过外部RC电路调整，但需权衡开关损耗与安全性。

三、自举电路的数学模型与参数设计

自举电路是IR2110的核心，其性能直接影响高侧驱动可靠性。以下从能量守恒角度推导Cbs容值计算公式：

1. 自举电容能量需求

上管导通时，Cbs需提供以下能量：

• 栅极充电能量：$E_{gate}=\frac{1}{2}{C}_{iss}{V}_{cc}^2$

• 内部损耗能量：$E_{loss}=Q_g\cdot V_{cc}$（Qg为栅极总电荷）

• 电压跌落允许值：$\Delta V=\frac{E_{gate}+E_{loss}}{C_{bs}}$

2. Cbs容值计算公式

为确保$\Delta V<1V$，Cbs需满足：

$$C_{bs}\ge \frac{C_{iss}{V}_{cc}^2+2Q_g{V}_{cc}}{2\Delta V}$$

典型值：

• 对于600V/100A IGBT（Ciss=10nF，Qg=200nC），Vcc=15V，$\Delta V=1V$：

$$C_{bs}\ge \frac{10\times 10^{-9}\times 15^2+2\times 200\times 10^{-9}\times 15}{2\times 1}=4.125\mu F$$

实际设计中取0.47-1μF钽电容或陶瓷电容（考虑容值温漂）。

3. 自举二极管选型

• 反向恢复时间：$t_{rr}<100ns$（如FR107）。

• 耐压：$V_{RWM}>1.2V_{bus}$（如Vbus=600V时选1200V二极管）。

• 电流额定值：$I_{F(AV)}>Q_g\cdot f_{sw}$（fsw为开关频率）。

四、IR2110的开关波形分析与调试要点

通过示波器观察Vs、HO、LO波形，可诊断驱动电路状态：

1. 正常波形特征

• Vs波形：在下管导通时为0V，上管导通时为Vbus（如600V）。

• HO波形：在上管导通时为VB（Vs+Vcc），关断时为Vs。

• LO波形：与LIN信号同步，高电平为Vcc，低电平为0V。

2. 常见故障与解决方案

• 原因：下管导通时间过短、母线电压波动。

• 解决：延长下管导通时间、增加Cbs容值。

• 原因：死区时间不足、信号延迟不匹配。

• 解决：调整外部RC电路、选用传播延迟一致的IR2110批次。

• 原因：Cbs容值不足、Dbs漏电、开关频率过高。

• 解决：增大Cbs容值、更换快恢复二极管、降低fsw。

• 上管驱动电压不足：

• 上下管直通：

• 自举电容电压跌落：

五、IR2110与新型驱动芯片的技术对比

随着SiC/GaN器件的普及，IR2110的衍生型号（如IR2110S）和新型驱动芯片（如SI8233、UCC21520）在性能上有所提升：

选型建议：

• 传统工业应用：IR2110（成本低、可靠性高）。

• 高频SiC/GaN驱动：UCC21520（支持2MHz开关、集成保护）。

• 高温环境：IR2110S（175℃结温）。

结语：IR2110工作原理的核心价值

IR2110通过自举电路和电平转换技术，实现了高压驱动的简化与成本优化，其工作原理体现了“用简单电路解决复杂问题”的设计哲学。在新能源、电动汽车等高速发展领域，理解IR2110的动态工作过程，对优化驱动效率、降低系统损耗具有直接指导意义。随着宽禁带器件的普及，IR2110的衍生型号将持续进化，但其核心架构仍将是高压驱动设计的经典范式。
