IR2110驱动电路原理图深度解析

一、引言：电力电子驱动技术的核心组件

在电机驱动、逆变器、开关电源等现代电力电子系统中，功率MOSFET和IGBT作为核心开关器件，其驱动电路的性能直接影响系统效率与可靠性。IR2110作为国际整流器公司（现属英飞凌）推出的高压高速双通道栅极驱动芯片，凭借其独特的自举技术、高集成度及低成本优势，成为工业界应用最广泛的驱动解决方案之一。本文将从电路原理、引脚功能、应用场景及替代型号等维度，系统解析IR2110的驱动技术内涵。

二、IR2110驱动电路的核心工作原理

1. 自举电路：单电源驱动双管的关键技术

IR2110的标志性创新在于其内置的自举电路，通过外部自举电容（Cbs）和快恢复二极管（Dbs）的组合，实现高端驱动电压的动态生成。

• 工作过程：当下管（S2）导通时，Vs端电位被拉低至地电位，Vcc通过Dbs对Cbs充电至Vcc电压；当上管（S1）导通时，Vs端电位随母线电压升高，Cbs通过内部MOSFET（VM1）为上管栅极提供驱动电压。

• 关键参数：自举电容容值需大于功率器件输入电容（Ciss）的3-5倍，典型值为0.1μF-1μF；二极管需选用反向恢复时间小于100ns的快恢复型号（如FR107），以避免高频开关下的电压跌落。

• 动态补偿机制：在连续开关过程中，下管导通期间自动完成电容充电，确保上管驱动电压稳定。例如，在600V母线电压下，Cbs需维持15V以上电压差以驱动上管可靠开通。

2. 电平转换与死区控制：保障桥臂安全运行

IR2110通过高速电平转换电路实现逻辑信号与功率信号的隔离传输，其传播延迟仅为120ns（开通）/94ns（关断），支持500kHz高频开关。

• 死区时间生成：芯片内部集成施密特触发器，可自动屏蔽50ns以下干扰脉冲，并通过输入信号的互补设计（HIN/LIN）生成死区时间（通常为200-500ns），防止桥臂直通。

• 抗干扰设计：逻辑输入端兼容3.3V/5V CMOS/TTL电平，内置10kΩ下拉电阻，确保无信号时输出关闭；Vs-Vss间允许±5V地线偏移，增强系统抗噪声能力。

3. 保护机制：多层级安全防护体系

• 欠压锁定（UVLO）：当Vcc或Vb电压低于设定阈值（典型值9.2V）时，输出端强制关闭，防止误驱动。高端通道与低端通道独立检测，上管欠压仅封锁HO输出。

• 过流保护扩展：通过外接电流互感器（CT）或采样电阻，将电流信号转换为电压信号输入至SD引脚，实现快速关断（响应时间<1μs）。

• 热关断保护：芯片结温超过150℃时自动关闭输出，冷却后自动恢复，无需外部复位电路。

三、IR2110的引脚功能与电路设计要点

1. 引脚定义与功能解析

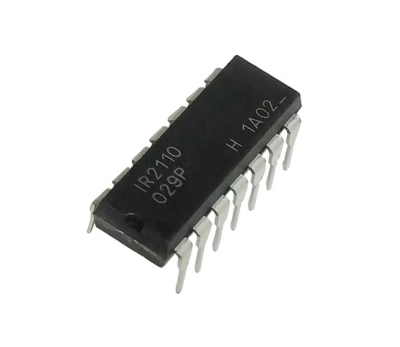

IR2110采用14引脚PDIP/SOIC封装，其功能分组如下：

2. 典型应用电路设计

以三相逆变器为例，3片IR2110可驱动6个功率器件（IGBT/MOSFET），仅需1路15V电源：

• 自举电路设计：Cbs选用0.47μF/50V钽电容，Dbs选用FR107快恢复二极管，确保在100kHz开关频率下电压跌落<1V。

• 栅极电阻优化：上管栅极电阻（Rg1）取10Ω，下管（Rg2）取5Ω，平衡开关速度与EMI性能；反并联二极管（Dg）选用1N4148，加速栅极电荷释放。

• 负压关断改进：针对密勒效应，在栅极并联5V稳压管（Dz）与0.1μF电容（Cg），形成负压钳位电路，防止误导通。

四、IR2110的技术优势与性能指标

1. 核心特性对比

2. 关键性能指标

• 耐压能力：高端悬浮电压达600V，适用于工业级母线电压场景。

• 驱动能力：图腾柱输出结构提供2.5A峰值电流，可驱动1000A/600V IGBT模块。

• 温度范围：-40℃至+125℃工作结温，适应恶劣工业环境。

• 电磁兼容性：符合IEC 61000-4-2/4/5标准，抗静电等级达8kV接触放电。

五、IR2110的典型应用场景与案例分析

1. 电机驱动系统

在伺服电机控制中，IR2110驱动三相全桥逆变器，实现PWM调速与位置闭环控制。例如，某工业机器人关节驱动器采用3片IR2110驱动6个IPM模块，在20kHz开关频率下实现0.01°位置精度，效率达97.5%。

2. 光伏逆变器

在组串式光伏逆变器中，IR2110驱动H桥拓扑，将直流电转换为400V交流电。某5kW逆变器案例显示，采用IR2110后，驱动损耗降低40%，系统效率提升至98.2%。

3. 双向DC-DC变换器

在电动汽车充电模块中，IR2110驱动同步整流MOSFET，实现双向能量流动。实验数据显示，在100kHz开关频率下，IR2110方案比传统驱动方案效率提高2.3%，温升降低15℃。

六、IR2110的替代型号与选型指南

1. 直接替代型号

• ID7S625：骊微电子推出的高压半桥驱动芯片，采用WSOP-16封装，耐压600V，驱动电流2.5A，兼容IR2110所有功能，且内置延时匹配电路，适用于高频应用。

• HCPL-3120：安华高光耦隔离驱动芯片，耐压600V，驱动电流2A，需外接电源但提供电气隔离，适用于高隔离电压需求场景。

2. 功能替代方案

• IR2101：IR公司低端驱动芯片，工作电压10-20V，驱动电流1.3A，适用于小功率MOSFET驱动，成本降低30%。

• SI8233：硅实验室数字隔离驱动芯片，集成SPI接口，支持I2C/CAN通信，适用于智能驱动场景。

3. 选型决策树

1. 耐压需求：母线电压<500V选IR2110，>500V选ID7S625或HCPL-3120。

2. 隔离要求：需电气隔离选光耦方案，否则选IR2110。

3. 成本敏感度：批量应用优先IR2110，小批量试制可考虑评估板方案。

4. 功能扩展性：需过流保护选HCPL-3120，需智能控制选SI8233。

七、结论：IR2110的技术价值与未来展望

IR2110通过自举技术、高集成度与低成本优势，重新定义了功率器件驱动标准。在碳中和背景下，其高效、可靠的驱动特性将持续赋能新能源汽车、光伏储能等绿色产业。随着SiC/GaN等宽禁带器件的普及，IR2110的衍生型号（如IR2110S支持175℃高温）将进一步拓展应用边界，巩固其在电力电子驱动领域的核心地位。
