PC817光耦参数全解析

一、PC817光耦概述：定义与行业地位

PC817光耦是光电耦合器领域最具代表性的产品之一，由日本夏普公司（原NEC）于20世纪80年代研发并量产。其核心结构采用红外发光二极管（LED）与NPN型光电晶体管的组合，通过光信号实现输入与输出端的电气隔离。作为线性光耦的标杆产品，PC817凭借5000V的隔离电压、50%-600%的电流传输比（CTR）范围以及-30℃至+100℃的宽温工作特性，成为开关电源、工业控制、医疗设备等领域的首选隔离器件。据行业数据显示，全球每年PC817的出货量超过10亿只，占据光耦市场35%以上的份额。

二、核心参数体系：从电气特性到环境适应性

1. 输入端参数：LED驱动特性

PC817的输入端采用GaAs红外LED，其关键参数直接影响光耦的触发灵敏度和可靠性：

• 正向电压（V_F）：在20mA驱动电流下，典型值为1.2V，最大值不超过1.4V。该参数决定了限流电阻的选型，例如在5V供电系统中，限流电阻R=(5V-1.2V)/20mA=190Ω。

• 最大正向电流（I_F）：连续工作模式下不超过50mA，峰值电流可达1A（持续10μs）。超过此值可能导致LED光衰加速，甚至永久性损坏。

• 反向电压（V_R）：最大耐受值为6V，超出可能导致LED击穿。实际应用中需在输入端并联反向二极管以保护LED。

2. 输出端参数：晶体管工作特性

输出端采用高灵敏度NPN硅晶体管，其参数决定了光耦的负载驱动能力：

• 集电极-发射极电压（V_CEO）：最大值为35V，适用于低压到中压电路隔离。

• 集电极电流（I_C）：直流模式下最大50mA，瞬态峰值可达1A（持续10μs）。驱动继电器等感性负载时需并联续流二极管。

• 饱和压降（V_CE(sat)）：在I_C=5mA时典型值为0.1V，低饱和压降特性使其适合高频开关应用。

3. 传输特性：CTR与响应时间

电流传输比（CTR）是光耦的核心性能指标，定义为输出电流（I_C）与输入电流（I_F）之比：

• CTR范围：PC817系列通过后缀区分CTR等级，A型（50%-160%）、B型（130%-260%）、C型（200%-400%）、D型（300%-600%）。例如，在I_F=5mA、V_CE=5V条件下，PC817B的CTR典型值为180%。

• 温度依赖性：CTR随温度升高呈负温度系数，每10℃温升导致CTR下降约5%。设计时需预留50%余量，例如在25℃时选择CTR=100%的型号，确保在85℃时仍能满足需求。

• 响应时间：开启时间（t_on）和关断时间（t_off）均≤18μs（在I_F=1mA、V_CC=5V、R_L=100Ω条件下），适用于kHz级信号传输。

4. 隔离特性：安全与可靠性

PC817的隔离性能通过以下参数体现：

• 隔离电压（V_iso）：输入与输出端之间可承受5000V RMS交流电压（1分钟耐压测试），符合UL 1577、IEC 60747-5-5等国际标准。

• 爬电距离：DIP-4封装中，输入与输出引脚间的爬电距离＞5mm，有效防止高压击穿。

• 绝缘电阻：在500V DC条件下，输入与输出端间绝缘电阻＞10^9Ω，确保微弱信号无泄漏。

5. 环境适应性：温度与寿命

• 工作温度范围：-30℃至+100℃，存储温度范围扩展至-40℃至+110℃。在极端温度下，CTR会下降约20%，需通过降额使用补偿。

• 寿命模型：在T_a=25℃、I_F=20mA条件下，LED寿命超过10万小时。高温（T_a=85℃）下寿命缩短至约2万小时，需通过散热设计延长寿命。

三、工作原理：光-电转换的物理机制

PC817的工作原理基于“电-光-电”转换过程，其物理机制可分为三个阶段：

1. 电信号输入阶段：当输入端施加正向电压时，LED导通并发射红外光（波长940nm），光强与I_F成正比。

2. 光信号传输阶段：红外光通过透明封装材料（如环氧树脂）传输至光电晶体管的基区，光子能量激发基区电子跃迁，形成光电流。

3. 电信号输出阶段：光电流被晶体管放大，在集电极与发射极间形成输出电流I_C，其大小由CTR决定。

该过程实现了输入与输出端的电气隔离，同时通过光信号的线性传输保留了原始信号的幅度信息，使其适用于模拟信号隔离场景。

四、核心作用：隔离与信号传输的双重价值

PC817的核心作用体现在以下三个方面：

1. 电气隔离：通过光信号传输切断输入与输出端的直接电气连接，有效抑制共模噪声、地环路干扰和电压浪涌。例如，在开关电源中，PC817将次级反馈信号隔离传输至初级控制芯片，防止高压侧干扰损坏低压控制电路。

2. 信号传输：支持数字信号（开关量）和模拟信号（连续变化量）的传输。在数字电路中，PC817实现逻辑电平转换；在模拟电路中，通过线性CTR特性传输电压或电流信号。

3. 安全保护：5000V的隔离电压可防止操作人员触电，同时避免高压设备故障对低压控制系统的破坏。例如，在医疗设备中，PC817隔离患者接触电路与主控板，确保设备符合IEC 60601安全标准。

五、引脚功能与封装设计

1. DIP-4标准封装引脚定义

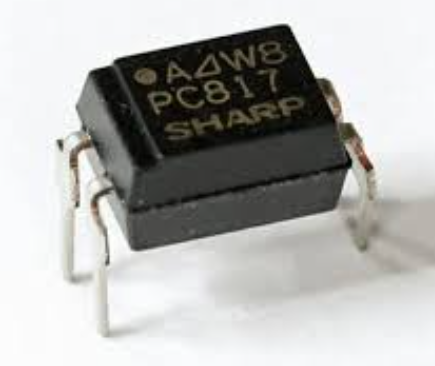

PC817采用4引脚双列直插封装（DIP-4），引脚功能如下：

• 引脚1（Anode）：LED阳极，连接输入信号正极。

• 引脚2（Cathode）：LED阴极，连接输入信号负极（通常接地）。

• 引脚3（Emitter）：晶体管发射极，连接输出端负极（通常接地）。

• 引脚4（Collector）：晶体管集电极，连接输出端正极（通过上拉电阻接电源）。

2. 封装设计优化

• 光学耦合效率：DIP-4封装采用透明环氧树脂，光传输损耗＜10%，确保LED与晶体管间的高效耦合。

• 热设计：封装热阻（R_θJA）为100℃/W，在I_F=20mA时温升仅2℃，满足长期稳定工作需求。

• 机械强度：引脚弯曲强度＞5N，可承受手工焊接和自动贴片工艺。

六、功能扩展：从基础隔离到复杂系统集成

1. 开关电源反馈控制

PC817与TL431可编程稳压器组合构成开关电源的核心反馈环路：

• 工作原理：TL431检测输出电压，通过PC817将误差信号隔离传输至初级控制芯片（如SG3525）。当输出电压升高时，TL431导通程度增加，PC817的I_F增大，导致I_C上升，控制芯片调整开关管占空比以稳定输出。

• 参数匹配：选择CTR=100%-200%的型号（如PC817B），确保反馈信号的线性度和响应速度。

2. 工业控制信号隔离

在PLC输入/输出模块中，PC817实现现场设备信号与控制系统的隔离：

• 数字信号隔离：输入端连接传感器信号（如24V DC开关量），输出端连接PLC数字输入卡，隔离电压防止现场干扰影响控制系统稳定性。

• 模拟信号隔离：通过线性光耦特性传输4-20mA电流信号，CTR匹配误差＜5%，确保信号精度。

3. 医疗设备安全隔离

在心电图机、除颤仪等设备中，PC817隔离患者电极与主控板：

• 安全标准：符合IEC 60601-1的2×MOOP（患者保护措施）要求，隔离电压＞5000V。

• 低泄漏电流：输入与输出端间泄漏电流＜1μA，防止微电击风险。

七、典型应用产品与场景

1. 消费电子领域

• 电源适配器：在手机、笔记本充电器中，PC817隔离次级反馈信号，实现输出电压的精确控制。

• 家电控制板：在空调、冰箱等设备中，PC817隔离用户操作面板与主控芯片，防止静电和浪涌损坏核心电路。

2. 工业自动化领域

• PLC系统：在输入/输出模块中，PC817实现现场信号与控制系统的电气隔离，提升系统抗干扰能力。

• 电机驱动器：隔离控制信号与功率电路，防止高压侧干扰影响驱动逻辑。

3. 新能源领域

• 光伏逆变器：在DC-DC转换环节，PC817隔离反馈信号，确保输出电压稳定。

• 电动汽车充电桩：隔离充电控制信号与高压电池组，保障操作人员安全。

八、替代型号与选型指南

1. 直接替代型号

• EL817：台湾亿光生产，参数与PC817完全一致，成本降低约15%，广泛应用于消费电子领域。

• LTV-817：Lite-On产品，CTR范围与PC817B/C匹配，适用于工业控制场景。

• PS2501-1：NEC原厂替代型号，封装兼容，但CTR范围较窄（50%-200%），需根据应用调整选型。

2. 功能替代型号

• HCPL-817：Avago（现Broadcom）产品，采用高速光耦设计，响应时间缩短至5μs，适用于高频信号传输。

• TLP521-1：东芝产品，支持双通道隔离，CTR范围与PC817B匹配，适用于多信号隔离场景。

• 6N137：高速数字光耦，传输速率达10Mbps，适用于UART、CAN总线隔离。

3. 选型核心原则

1. CTR匹配：根据负载电流需求选择合适CTR等级，例如驱动50mA继电器需选择CTR≥200%的型号（如PC817C）。

2. 隔离电压：在高压应用中（如医疗设备），需选择V_iso≥5000V的型号。

3. 温度范围：在极端温度环境下（-40℃至+100℃），需选择通过AEC-Q100认证的型号（如PC817X）。

九、未来趋势：技术演进与市场展望

随着物联网、新能源汽车等领域的快速发展，PC817光耦面临以下技术挑战与机遇：

1. 小型化需求：SMT封装（如SOP-4）占比从2020年的30%提升至2025年的60%，推动光耦向高密度集成方向发展。

2. 高速化趋势：在5G通信、USB4.0等场景中，光耦传输速率需从kHz级提升至MHz级，催生新型高速光耦（如PC817H）。

3. 智能化集成：将光耦与信号调理电路、保护电路集成，形成智能隔离模块，简化系统设计。

十、总结：PC817光耦的行业价值与技术传承

PC817光耦凭借其卓越的隔离性能、灵活的参数配置和广泛的应用兼容性，成为电子行业不可或缺的基础元件。从1980年代的标准DIP-4封装到如今的SMT小型化设计，从简单的开关信号隔离到复杂的模拟信号传输，PC817的技术演进见证了电子工业的发展历程。未来，随着新材料（如GaN LED）和新工艺（如晶圆级封装）的应用，PC817系列光耦将继续在安全隔离、信号传输等领域发挥关键作用，为智能硬件、新能源等新兴产业提供可靠的技术支撑。
