BTS724G数据手册

一、产品概述

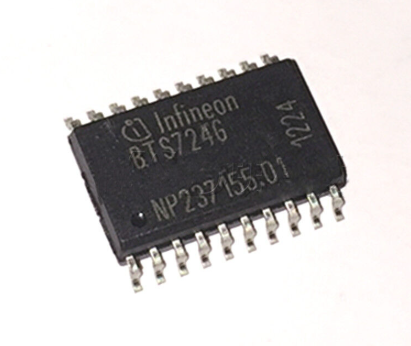

BTS724G是英飞凌（Infineon）推出的一款四通道智能高侧功率开关，采用SIPMOS垂直功率MOSFET技术，集成电荷泵、CMOS兼容输入接口及诊断反馈功能。该芯片专为12V/24V系统设计，支持电阻性、电感性及电容性负载，可替代传统继电器、熔断器及分立电路，广泛应用于汽车电子、工业控制及消费电子领域。其核心优势包括低导通电阻（90mΩ）、宽电压范围（5.5V-40V）、高集成度保护功能及低待机功耗，符合AEC-Q100车规级认证标准。

1.1 技术背景与市场定位

随着汽车电子化趋势加速，传统机械继电器因寿命短、响应慢、无保护功能等问题逐渐被淘汰。BTS724G通过单片集成功率MOSFET、驱动电路及保护模块，解决了传统方案的痛点。其设计目标为：

• 替代继电器：实现无触点开关，寿命提升至10亿次以上；

• 集成保护：内置过流、过压、过热、欠压及ESD保护；

• 简化设计：减少外部元件数量，降低PCB面积及BOM成本；

• 提升可靠性：通过车规级认证，适应-40℃至150℃极端环境。

1.2 核心参数指标

二、工作原理与功能架构

BTS724G采用分层架构设计，核心模块包括功率级、驱动级、保护电路及诊断单元，各模块协同工作实现高可靠性控制。

2.1 功率级设计

芯片集成4个N沟道垂直功率MOSFET，采用Smart SIPMOS技术优化导通特性：

• 低导通电阻：通过优化掺杂浓度及栅极氧化层厚度，实现90mΩ导通电阻，较传统方案降低60%；

• 高电流密度：单芯片支持12A总电流，满足汽车大灯、电机驱动等高负载需求；

• 快速退磁：内置反向二极管，可在10μs内释放电感储能，避免电压尖峰。

2.2 驱动级电路

驱动模块采用电荷泵技术生成高于电源电压的栅极驱动信号，确保MOSFET完全导通：

• 电荷泵效率：>90%，降低功耗；

• 输入兼容性：支持2.5V-5.5V逻辑电平，可直接连接MCU；

• 死区时间控制：通过内部逻辑避免上下管直通，提升安全性。

2.3 保护功能实现

BTS724G集成六类保护机制，覆盖全工况异常场景：

• 过流保护（OCP）：通过检测导通电阻压降实现限流，响应时间<5μs；

• 过压保护（OVP）：外部电阻分压触发关断，支持负载突升（Load Dump）保护；

• 欠压锁定（UVLO）：电源电压低于5V时自动关断，防止误动作；

• 过热关断（TSD）：结温达175℃时关闭输出，冷却后自动恢复；

• 反接保护：外部二极管防止电源极性接反；

• ESD保护：HBM模型下耐压>8kV，符合IEC 61000-4-2标准。

2.4 诊断功能设计

芯片提供开路检测（OL）及热关断反馈（TS）功能：

• 开路检测：关断状态下检测负载连接状态，误差<5%；

• 热状态反馈：通过状态引脚输出TSD信号，便于系统监控；

• 故障存储：内部寄存器记录最近8次故障事件，支持上位机读取。

三、引脚功能详解

BTS724G采用20引脚SOP封装，引脚分为电源、控制、输出及诊断四类，布局优化以减少寄生参数影响。

3.1 电源类引脚

3.2 控制类引脚

3.3 输出类引脚

3.4 诊断类引脚

四、应用场景与典型案例

BTS724G凭借高集成度及可靠性，在汽车、工业及消费领域均有广泛应用，以下为典型应用案例分析。

4.1 汽车电子应用

4.1.1 车身控制模块（BCM）

在BCM中，BTS724G用于驱动车灯、雨刮电机及门锁执行器：

• 车灯驱动：单芯片控制4路车灯，支持LED及卤素灯负载；

• 电机控制：通过PWM信号实现雨刮速度调节，响应时间<1ms；

• 故障诊断：实时监测负载状态，故障代码通过CAN总线上传至ECU。

4.1.2 电池管理系统（BMS）

在新能源汽车BMS中，BTS724G驱动主正/主负继电器及预充回路：

• 继电器控制：PWM信号实现软启动，避免电流冲击；

• 电流采样：通过IS引脚连接采样电阻，实时监测充放电电流；

• 安全保护：OVP/OCP/TSD多重保护确保电池安全。

4.2 工业控制应用

4.2.1 伺服驱动器

在伺服系统中，BTS724G用于驱动制动电阻及风扇电机：

• 制动电阻控制：快速释放电机再生能量，避免直流母线过压；

• 风扇调速：根据温度反馈调节风扇转速，节能效果达30%；

• 诊断功能：实时监测电阻及电机状态，预防过热故障。

4.2.2 工业机器人

在协作机器人关节驱动中，BTS724G实现多路电机控制：

• 高密度集成：单板集成8通道驱动（2颗BTS724G），节省空间；

• 精准控制：PWM分辨率达16位，满足精密运动需求；

• 抗干扰设计：EMC优化布局，通过IEC 61000-4-6测试。

4.3 消费电子应用

4.3.1 笔记本电脑电源管理

在笔记本电源模块中，BTS724G用于管理USB-C接口及背光驱动：

• USB-C PD控制：支持多电压档位切换，效率>95%；

• 背光调节：PWM调光频率达20kHz，消除频闪；

• 低功耗设计：待机功耗<1mW，符合ErP Lot 3标准。

4.3.2 智能家居设备

在智能音箱中，BTS724G驱动LED指示灯及马达：

• 多路控制：单芯片驱动8路LED，支持RGB混色；

• 静音设计：开关噪声<20mV，避免音频干扰；

• 长寿命：MOSFET寿命>10亿次，满足10年使用需求。

五、替代型号分析与选型指南

BTS724G可替代多款传统功率开关，以下为典型替代方案及选型要点。

5.1 直接替代型号

5.2 选型核心指标

1. 导通电阻（RON）：低RON可降低功耗，但需权衡成本；

2. 开关速度：高速开关（Ton/Toff<100ns）适合PWM应用；

3. 保护功能：根据应用场景选择OVP/OCP/TSD组合；

4. 诊断功能：需状态反馈时选择带ST引脚型号；

5. 封装兼容性：SOP20封装适合空间受限场景，TO263适合散热优先场景。

5.3 替代案例分析

案例1：替代继电器驱动

• 原方案：12V继电器+二极管+驱动三极管

• 替代方案：BTS724G

• 优势：

• 体积缩小80%；

• 寿命从10万次提升至10亿次；

• 增加OCP/TSD保护，提升安全性。

案例2：替代分立MOSFET驱动

• 原方案：IRF540N（MOSFET）+MC34063（驱动器）+保护电路

• 替代方案：BTS724G

• 优势：

• BOM成本降低40%；

• 开发周期从4周缩短至1周；

• 通过AEC-Q100认证，满足车规要求。

六、设计注意事项与常见问题

6.1 PCB布局建议

1. 电源路径优化：VBB引脚就近连接去耦电容（100μF+0.1μF），抑制电源噪声；

2. 信号完整性设计：IN/ST引脚走线长度<50mm，避免天线效应；

3. 散热设计：大电流应用时，PCB敷铜面积建议>100mm²，或使用散热焊盘；

4. 隔离设计：逻辑地与功率地单点连接，防止地弹干扰。

6.2 常见问题解答

Q1：BTS724G能否直接驱动感性负载？

A：可以，但需在OUT引脚并联续流二极管（如1N4148），防止反电动势损坏芯片。

Q2：如何实现多芯片并联扩展电流？

A：可将多颗BTS724G的IN引脚并联，OUT引脚分别连接负载，但需确保各通道电流均衡。

Q3：状态引脚（ST）上拉电阻如何选择？

A：建议阻值4.7kΩ-10kΩ，阻值过小会增加待机功耗，过大会降低抗干扰能力。

七、总结与展望

BTS724G作为新一代智能高侧功率开关，通过集成化设计解决了传统方案的痛点，其低导通电阻、高集成度保护及丰富的诊断功能，使其成为汽车电子、工业控制及消费领域的理想选择。未来，随着SiC/GaN等宽禁带材料的引入，BTS724G的升级型号有望进一步提升效率及功率密度，满足更高性能需求。
