TL494CDR数据手册深度解析

一、产品概述与背景

TL494CDR是德州仪器（TI）推出的经典脉宽调制（PWM）控制器，自1983年首次发布以来，历经多次技术迭代，已成为电源控制领域的标杆产品。其核心价值在于将PWM控制所需的关键电路集成于单芯片中，包括误差放大器、振荡器、死区时间控制（DTC）比较器、脉冲转向触发器及5V精密稳压器等模块。这种高度集成化设计显著降低了电源系统的复杂度，同时通过灵活的参数配置支持多种拓扑结构（如Buck、Boost、Flyback、全桥/半桥等），广泛应用于工业电源、新能源充电桩、通信基站及电机驱动等领域。

以某知名电源厂商的2000W工业电源为例，采用TL494CDR后效率提升5%，且在高温环境下稳定运行超过5万小时；新能源充电桩企业将其应用于48V快充模块，实现3年零故障的可靠表现。这些案例印证了TL494CDR在提升系统能效与稳定性方面的核心优势。

二、技术架构与工作原理

1. 内部功能模块解析

TL494CDR的内部电路可划分为六大核心模块：

• 双误差放大器：支持电压反馈与过流保护双重功能。放大器共模输入范围为-0.3V至VCC-2V，增益达95dB，可精准捕捉输出电压/电流的微小波动。例如，在太阳能逆变器中，误差放大器通过比较输出电压与5V基准源，动态调整PWM占空比以维持恒压输出。

• 可调振荡器：由外部电阻RT（5-100kΩ）与电容CT（0.001-0.1μF）共同决定频率，范围覆盖1kHz至500kHz。其独特之处在于支持主从模式同步，多芯片并联时可实现相位对齐，减少电磁干扰（EMI）。

• 死区时间控制（DTC）：内置固定失调电压的比较器，提供约5%的死区时间，防止推挽模式下两路输出同时导通。通过调节4脚电压（0-3.5V），死区时间可在4%-12%范围内动态调整。

• 脉冲转向触发器：根据振荡器时钟信号与PWM比较器输出，控制输出晶体管的导通时序。在推挽模式下，触发器使两路输出交替工作，频率为振荡器的一半；单端模式下则直接驱动单管，实现更高占空比（最大96%）。

• 5V精密稳压器：提供±5%精度的基准电压，最大输出电流10mA，温漂仅50mV/℃。该稳压器不仅为内部电路供电，还可通过14脚（REF）为外部比较器提供参考电压。

• 输出控制电路：支持共发射极与射极跟随器两种输出模式，单管最大拉/灌电流达200mA。通过13脚（OUTPUT CTRL）选择工作模式：接地时为单端输出，接REF时为推挽输出。

2. 信号流程与占空比调节机制

TL494CDR的PWM信号生成遵循以下流程：

1. 振荡器产生锯齿波信号（幅度0.3-3V），频率由RT/CT参数决定。

2. 误差放大器输出与3脚（反馈端）的补偿信号叠加，形成PWM比较器的同相输入。

3. 死区时间比较器将4脚电压与锯齿波比较，生成带有死区的控制信号。

4. 脉冲转向触发器根据时钟信号与上述比较结果，生成两路互补的PWM信号。

5. 输出晶体管将信号放大后驱动外部功率器件（如MOSFET或IGBT）。

占空比调节的关键在于误差放大器与死区比较器的协同作用。当输出电压降低时，误差放大器输出电压上升，使PWM比较器提前触发，延长导通时间；反之则缩短导通时间。死区比较器通过固定失调电压限制最小死区时间，确保推挽模式下两路输出不会重叠。

三、核心特点与技术优势

1. 高集成度与灵活性

TL494CDR将传统分立元件方案所需的20余个器件集成于16引脚SOIC封装中，PCB面积减少60%以上。其灵活的参数配置支持多种应用场景：

• 频率可调：通过更换RT/CT值，轻松实现从低频（如1kHz）到高频（如300kHz）的切换，适应不同拓扑的滤波需求。

• 模式可选：推挽模式适用于高压大电流场景（如全桥逆变器），单端模式则更适用于低压小功率应用（如DC-DC转换器）。

• 保护功能扩展：第二个误差放大器可配置为过流保护，通过检测电流采样电阻电压，在过载时快速关断输出。

2. 可靠性与环境适应性

• 宽温度范围：工业级版本（TL494CDR）支持0-70℃工作温度，军用级版本（TL494IDR）可扩展至-40-85℃，满足极端环境需求。

• 欠压锁定（UVLO）：当VCC低于4.9V或内部稳压器输出低于3.5V时，自动关断输出，防止器件损坏。

• 抗干扰设计：所有比较器输入端内置滤波电容，有效抑制高频噪声干扰；输出晶体管集电极与发射极分别独立引出，便于优化布局以降低寄生电感。

3. 成本效益分析

TL494CDR的单价约为0.6-1.6元（视采购量而定），相较于分立元件方案成本降低40%以上。其长生命周期（TI承诺供货至2035年）与标准化封装（SOIC-16兼容多家厂商）进一步降低了供应链管理风险。

四、引脚功能详解

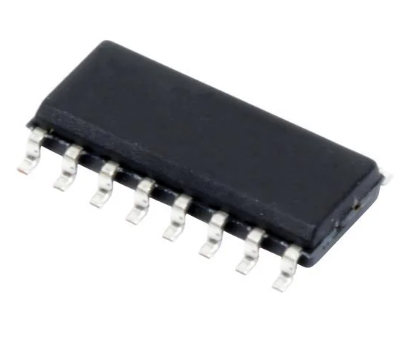

TL494CDR采用16引脚SOIC封装，各引脚功能如下：

五、典型应用场景与电路设计

1. 太阳能逆变器设计

在太阳能逆变器中，TL494CDR用于生成高频PWM信号驱动H桥电路，实现DC-AC转换。关键设计要点包括：

• 频率选择：根据输出滤波器参数，设定振荡器频率为20kHz（RT=10kΩ，CT=0.01μF），以平衡效率与EMI。

• 反馈控制：误差放大器1通过光耦隔离采样输出电压，与REF比较后调节占空比；误差放大器2监测电流采样电阻电压，实现过流保护。

• 死区时间：设置4脚电压为0.5V，提供约6%死区时间，防止H桥上下管直通。

2. 工业电源模块设计

某通信基站电源采用TL494CDR构建反激式拓扑，实现48V输入至12V/10A输出。设计亮点包括：

• 同步整流驱动：利用推挽模式输出驱动同步整流MOSFET，降低导通损耗，效率提升至92%。

• 软启动电路：通过在CT端并联10nF电容与10kΩ电阻，实现上电时频率从低频逐步升高，避免输入电容过冲。

• 温度补偿：在REF端外接NTC热敏电阻，动态调整基准电压，补偿输出电压随温度的漂移。

3. 电机驱动电路设计

在无刷直流电机（BLDC）驱动器中，TL494CDR用于生成六步换相信号。关键设计包括：

• 三相桥控制：通过三片TL494CDR分别控制U、V、W三相上下管，13脚接逻辑电路生成的换相信号以实现顺序导通。

• 电流闭环：误差放大器2采样相电流，与设定阈值比较后快速关断输出，防止过流损坏电机。

• 死区优化：根据电机电感参数，调整4脚电压至0.8V，提供8%死区时间，确保换相期间无短路风险。

六、替代型号与选型指南

1. 直接替代型号

• TL494IDR：军用级版本，工作温度扩展至-40-85℃，适用于航空航天等极端环境。

• TL494CD：工业级版本，引脚功能与TL494CDR完全兼容，但封装为PDIP-16，适合手工焊接原型。

• XL494：灵星芯微（LX）推出的兼容型号，参数与TL494CDR一致，价格降低30%，但供货周期较长。

2. 功能替代方案

• SG3525：适用于高频应用（>100kHz），内置图腾柱输出驱动，但缺乏双误差放大器与精密稳压器。

• UC3842：专为电流模式控制设计，适合反激式拓扑，但无法直接支持推挽或全桥模式。

• L6565：针对PFC电路优化，集成X电容放电功能，但成本较TL494CDR高50%。

3. 选型决策树

1. 确认工作温度范围：工业环境选TL494CDR，军用环境选TL494IDR。

2. 评估频率需求：若需>300kHz，考虑SG3525；若需<100kHz，TL494CDR性价比更高。

3. 检查保护功能：若需过流保护，优先选择TL494CDR（双误差放大器）；若仅需电压控制，UC3842可能更合适。

4. 核算成本：大批量生产时，XL494可降低BOM成本，但需验证供货稳定性。

七、总结与展望

TL494CDR凭借其高集成度、灵活配置与卓越可靠性，在电源控制领域树立了难以撼动的地位。从太阳能逆变器到工业电源，从电机驱动到通信基站，其身影遍布现代电子系统的各个角落。随着新能源与智能制造的快速发展，TL494CDR的升级版本（如支持数字通信的TL494CDR-Q1）正在研发中，未来将进一步拓展其在智能电网与电动汽车领域的应用边界。对于工程师而言，深入理解TL494CDR的技术细节与设计方法，不仅是解决当前项目需求的关键，更是把握电源技术发展趋势的重要基石。
