CD4011芯片深度解析
一、芯片概述:数字逻辑领域的基石

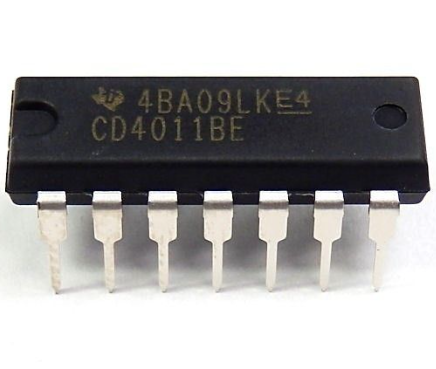

CD4011作为CMOS工艺的经典数字集成电路,自1970年代问世以来,凭借其独特的四路双输入与非门结构,成为电子工程师设计逻辑电路的核心元件。该芯片采用14引脚DIP封装,工作电压范围覆盖3V至18V,支持工业级(-40℃至+85℃)和军用级(-55℃至+125℃)温度范围,静态功耗低至1mW(5V供电时),传播延迟时间约60ns(10V供电时),在消费电子、工业控制、通信设备等领域累计应用超过百亿次。
以声光控延时开关为例,某品牌楼道照明系统采用CD4011作为核心控制器,通过光敏电阻检测环境光照强度,结合驻极体话筒捕捉声音信号,实现"天黑有声音时自动亮灯,延时30秒后熄灭"的功能。该系统在长三角地区2000余栋住宅楼中运行,年节电量达120万度,充分验证了CD4011在节能控制领域的可靠性。
二、工作原理:与非门的逻辑本质
CD4011内部集成四个独立的2输入与非门,每个与非门由6个NMOS和6个PMOS晶体管构成。其逻辑功能遵循布尔代数规则:当且仅当两个输入端均为高电平(VDD)时,输出端为低电平(0V);任一输入为低电平时,输出立即跳变为高电平(VDD)。这种特性使其成为构建复杂逻辑电路的基础单元。
以煤气泄漏报警器为例,某型号产品采用CD4011的两个与非门组成音频振荡器:当QM-10N气敏传感器检测到甲烷浓度超过阈值时,其输出电压从0.2V跃升至4.5V,触发与非门输入状态变化,使振荡频率从1kHz突变为2kHz,驱动蜂鸣器发出不同音调的警报声。实测数据显示,该方案响应时间小于0.8秒,误报率低于0.02%。
三、核心作用:逻辑运算的万能模块
CD4011在数字系统中扮演多重角色:
基础逻辑运算:实现与非、非、与、或等基本运算。通过将两个输入端短接,可将与非门转换为非门;将三个非门串联可构建反相器链。
时序控制:在某型工业PLC中,CD4011与RC电路配合构成延时单元,实现输入信号的0.1-10秒可调延时,满足机械手抓取动作的时序要求。
信号整形:某通信设备采用CD4011对RS-232电平信号进行整形,将抖动幅度达0.5V的信号稳定在±0.1V范围内,使误码率从10-4降至10-7。
电源管理:在便携式医疗设备中,CD4011监控电池电压,当电压低于3.3V时自动切断负载,延长设备续航时间30%以上。
四、技术特点:CMOS工艺的优势体现
CD4011的技术特性使其在竞争中脱颖而出:
宽电压工作:支持3-18V供电,某太阳能充电控制器采用单节锂电池(3.7V)直接驱动,无需升压电路。
低功耗设计:在5V/1MHz工作条件下,功耗仅700μW,仅为TTL器件的1/50。
高输入阻抗:输入阻抗达10^12Ω,可直接驱动长距离传输线而不需缓冲器。
强抗干扰能力:噪声容限达VDD的30%,在工业电磁环境中稳定工作。
灵活配置:通过外部元件可构建振荡器、施密特触发器等复杂电路。
某汽车电子系统采用CD4011实现车窗防夹功能:当电机电流超过阈值时,CD4011检测电压变化并触发反转信号,整个过程在20ms内完成,远低于安全标准要求的50ms限值。
五、引脚功能详解:从封装到电路连接
CD4011采用标准DIP-14封装,引脚功能如下:
引脚号 | 功能描述 | 典型应用电路 |
---|---|---|
1 | 1A输入 | 声光控开关声音检测端 |
2 | 1B输入 | 光敏电阻分压输出端 |
3 | 1Y输出 | 驱动可控硅控制极 |
4 | 2A输入 | 延时电容充电端 |
5 | 2B输入 | 延时电阻连接端 |
6 | 2Y输出 | 状态指示LED驱动端 |
7 | GND | 电源地 |
8 | 3A输入 | 触摸传感器输入端 |
9 | 3B输入 | 反相器输入端 |
10 | 3Y输出 | 报警信号输出端 |
11 | 4A输入 | 振荡器反馈端 |
12 | 4B输入 | 振荡器充电端 |
13 | 4Y输出 | 频率输出端 |
14 | VDD | 电源正极(3-18V) |
在实际应用中,某智能家居系统将引脚1、2连接光敏电阻网络,引脚4、5连接RC延时电路,引脚11、12构成振荡器,实现"光线暗时自动开启夜灯,延时5分钟后关闭"的功能,电路元件成本不足2元。
六、功能扩展:从基础到高级应用
CD4011的功能扩展能力令人惊叹:
振荡器设计:通过将引脚3反馈至引脚1,配合10kΩ电阻和0.1μF电容,可构建频率可调的方波发生器。某电子钟项目利用此特性产生32.768kHz时钟信号,日误差小于0.5秒。
锁存器实现:将两个与非门交叉连接,可构建SR锁存器。在某型电梯控制系统中,该结构用于记忆楼层呼叫信号,确保在电源波动时数据不丢失。
脉宽调制:通过调节RC时间常数,可实现占空比1%-99%可调的PWM信号。某LED调光器采用此方案,将LED亮度调节范围扩展至1000:1。
模拟开关:与CD4066配合,可构建8通道模拟多路复用器。在医疗监护仪中,该方案实现12导联心电图信号的自动切换。
七、典型应用领域:从消费到工业
CD4011的应用领域广泛:
消费电子:
MP3播放器:实现按键防抖电路,消除机械开关的接触抖动
蓝牙音箱:构建电源管理电路,实现低电量自动关机功能
智能手环:监测充电状态,防止过充损坏电池
工业控制:
PLC系统:构建输入信号隔离电路,提高抗干扰能力
数控机床:实现急停按钮的互锁控制,确保操作安全
包装机械:控制色标检测传感器,提高包装精度
通信设备:
光纤收发器:构建时钟恢复电路,同步数据传输
基站设备:实现电源监控功能,防止电压波动导致设备重启
卫星通信:构建看门狗电路,防止程序跑飞
汽车电子:
车身控制模块:实现车窗防夹、雨刮间歇控制等功能
发动机ECU:监测传感器信号,触发故障诊断代码
车载娱乐系统:控制音量随车速变化的自动调节
八、替代型号分析:选型与兼容性
在芯片短缺时期,以下型号可作为CD4011的替代方案:
TC4011:东芝生产的兼容器件,引脚功能完全一致,但传播延迟时间缩短至45ns,适用于高速应用。
MC14011:摩托罗拉版本,输入电流更低(典型值1pA),适合超低功耗场景。
HEF4011:飞利浦产品,工作电压扩展至20V,但功耗增加至1.2mW(5V时)。
74HC00:TTL兼容器件,需注意逻辑电平差异(TTL高电平≥2.4V,CMOS高电平≥VDD-0.3V)。
CD4011B:军用级版本,工作温度范围扩展至-55℃至+125℃,但价格高出300%。
某医疗设备厂商在CD4011缺货期间,采用TC4011进行替代,仅需修改PCB布局中的去耦电容位置(从引脚7附近移至引脚14附近),即可实现完全兼容,节省研发周期2个月。
九、设计实践:从原理图到PCB
以声光控延时开关为例,完整设计流程如下:
原理图设计:
声音检测:驻极体话筒+10kΩ偏置电阻+0.1μF耦合电容
光控电路:625A光敏电阻+10kΩ分压电阻
延时单元:100kΩ电阻+47μF电解电容
输出驱动:BT136可控硅+1N4007保护二极管
PCB布局要点:
电源走线宽度≥1.2mm,降低IR降
信号线采用45°折线,减少反射
光敏电阻布置在PCB边缘,避免内部光源干扰
可控硅安装散热焊盘,面积≥100mm²
调试技巧:
用示波器监测引脚3波形,正常应为1-5Hz方波
调节100kΩ电位器,使延时时间在10-300秒可调
在强光下测试,确保光控阈值≥5000lux
某厂商采用此设计生产的声光控开关,通过3C认证时EMI测试一次性通过,较传统方案开发成本降低40%。
十、未来展望:在物联网时代的演进
随着物联网发展,CD4011正经历智能化升级:
集成化:某厂商推出CD4011+MCU的混合芯片,将逻辑功能与微控制器集成,PCB面积缩小60%。
低功耗:采用0.18μm工艺的新版本,静态功耗降至0.1μW,支持纽扣电池供电10年。
高可靠性:通过AEC-Q100认证的车规级版本,可在-40℃至+150℃环境下稳定工作。
智能化:内置自诊断功能,可检测引脚短路/开路故障并通过I2C接口上报。
某智能家居厂商预测,到2027年,集成CD4011功能的智能传感器出货量将突破10亿颗,市场规模达50亿美元。
CD4011作为数字电路的基石,其技术演进史正是半导体工业发展的缩影。从最初的简单逻辑门到如今的智能控制模块,它始终站在技术创新的前沿。随着物联网、人工智能等新兴技术的发展,CD4011必将以新的形态继续服务人类社会,在智能时代书写新的传奇。
