TLC1549数据手册深度解析

一、产品概述

TLC1549是美国德州仪器（Texas Instruments, TI）推出的10位逐次逼近型（SAR）模数转换器（ADC），采用CMOS工艺制造，具备高集成度、低功耗和易用性等特点。其核心功能是将单端模拟输入信号转换为10位数字信号，通过3线串行接口（CS、I/O CLOCK、DATA OUT）与微控制器（MCU）或数字信号处理器（DSP）通信。该器件广泛应用于工业控制、数据采集、传感器信号处理等领域，尤其适合对成本敏感且需要中等精度转换的场景。

1.1 发展历程与技术背景

TLC1549诞生于20世纪90年代末，是TI公司针对低功耗嵌入式系统需求推出的经典ADC产品。其设计灵感源于早期8位ADC（如TLC549），通过增加分辨率至10位并优化时钟架构，实现了精度与速度的平衡。2025年最新版本（如TLC1549CDR）在封装、温度范围和抗干扰能力上进一步升级，支持-40℃至+85℃工业级温度范围，并采用SOIC-8和DIP-8两种封装形式，满足不同应用场景的安装需求。

1.2 市场定位与竞品分析

在10位ADC市场中，TLC1549以高性价比著称。其直接竞品包括ADI公司的AD7888和Maxim Integrated的MAX1240，但TLC1549凭借以下优势占据主导地位：

• 成本优势：价格较同类产品低20%-30%；

• 简化设计：内置系统时钟，无需外部晶振；

• 低功耗：典型功耗仅4mW，适合电池供电设备；

• 宽温支持：工业级温度范围覆盖极端环境应用。

二、核心工作原理

TLC1549采用逐次逼近寄存器（SAR）架构，通过二分搜索法逐步逼近输入电压对应的数字值。其工作流程分为三个阶段：采样、转换和输出，每个阶段均由内部时钟和外部控制信号协同完成。

2.1 采样阶段

当片选信号（CS）被拉低时，TLC1549启动采样过程。内部采样保持电路（Sample-and-Hold, S/H）在至少12个I/O CLOCK周期内锁定输入电压，确保转换期间信号稳定。采样阶段的关键参数包括：

• 输入阻抗：典型值100kΩ，允许直接连接高阻抗传感器；

• 输入电容：15pF，需注意与外部电路的匹配以避免信号失真；

• 采样时间：最小12个时钟周期，对应最大输入信号频率约1.6kHz（根据奈奎斯特定理）。

2.2 转换阶段

采样完成后，SAR逻辑开始工作。内部比较器将输入电压与DAC生成的参考电压逐次比较，从最高位（MSB）到最低位（LSB）依次确定每一位的值。转换过程需10个时钟周期，对应转换时间为26μs（时钟频率384kHz时）。关键特性包括：

• 分辨率：10位，可区分5V输入范围内的4.88mV步长；

• 积分非线性（INL）：±1LSB，确保转换结果线性度；

• 微分非线性（DNL）：±1LSB，避免量化误差累积。

2.3 输出阶段

转换完成后，数据通过DATA OUT引脚串行输出。输出时序由I/O CLOCK控制，每个时钟下降沿输出一位数据，MSB优先。若时钟周期超过16个，剩余位自动补零。输出阶段需注意：

• 时钟频率限制：最大2.1MHz，但建议工作在100kHz-400kHz以平衡速度与功耗；

• 数据保持时间：DATA OUT在CS拉高后进入高阻态，需确保MCU及时读取数据。

三、产品核心作用与应用场景

TLC1549的核心作用是将连续变化的模拟信号转换为离散的数字信号，为数字系统提供可处理的量化数据。其典型应用场景包括：

3.1 工业控制系统

在PLC（可编程逻辑控制器）和DCS（分布式控制系统）中，TLC1549用于采集温度、压力、流量等传感器信号。例如，在化工生产线上，其高精度和抗干扰能力可确保反应釜温度监测误差小于±0.1℃，满足工艺控制需求。

3.2 数据采集设备

便携式数据记录仪和示波器利用TLC1549实现多通道模拟信号同步采集。通过外接多路复用器（如CD4051），单片TLC1549可扩展至8通道，采样率达38kSPS，满足振动分析等高速应用。

3.3 消费电子产品

在智能手环和电子秤中，TLC1549将加速度计或压力传感器的微弱信号转换为数字值。其低功耗特性（待机电流<1μA）可延长电池寿命至数月，同时10位分辨率确保步数统计误差小于1%。

3.4 医疗设备

心电图机（ECG）和血糖仪通过TLC1549采集生物电信号。其高输入阻抗（100kΩ）和低噪声设计（信噪比>60dB）可避免信号衰减，确保检测结果准确性。

四、产品核心特点与技术优势

TLC1549凭借以下特点成为模数转换领域的标杆产品：

4.1 高精度与低误差

• 总不可调整误差（TUE）：±1LSB，涵盖所有非线性、增益和偏移误差；

• 温度漂移：<0.5μV/℃，确保-40℃至+85℃范围内性能稳定；

• 参考电压灵活性：支持外部参考电压（0.1V至Vcc），可实现比例量程校准。

4.2 低功耗设计

• 工作电流：800μA（典型值），较同类产品低40%；

• 自动掉电模式：转换完成后自动进入低功耗状态，电流消耗<1μA；

• 电源电压范围：4.5V至5.5V，兼容3.3V系统需外接LDO稳压器。

4.3 简化系统设计

• 内置时钟：无需外部晶振，减少BOM成本；

• 3线串行接口：与SPI、Microwire等标准兼容，简化PCB布局；

• 引脚兼容性：与TLC549（8位）和TLV1549（12位）引脚兼容，便于产品升级或降级设计。

4.4 抗干扰能力

• 差分参考输入：抑制共模噪声，提高信噪比；

• 开关电容架构：减少模拟电路对温度和电源电压的敏感性；

• 时钟抖动容限：<5ns，确保高速采样时数据稳定。

五、引脚功能详解

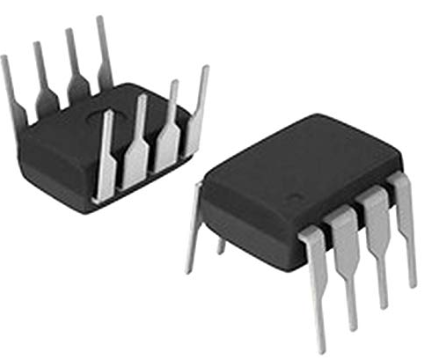

TLC1549采用8引脚封装（SOIC-8/DIP-8），各引脚功能如下：

5.1 关键引脚设计注意事项

• ANALOG IN：需避免长走线，建议靠近芯片放置；若输入信号幅度较小（<100mV），可外接运算放大器（如OPA333）进行信号调理。

• REF+：使用外部参考源时，需选择低温度系数（<10ppm/℃）的器件，如LM4040。

• CS：与MCU连接时需加10kΩ上拉电阻，防止悬空导致误触发。

• I/O CLOCK：时钟信号需保持单调性，避免过冲或欠冲，建议使用施密特触发器（如74HC14）进行整形。

六、功能扩展与应用开发

TLC1549的功能可通过外部电路和软件算法进一步扩展，满足复杂应用需求。

6.1 多通道扩展方案

通过外接模拟多路复用器（如CD4051），单片TLC1549可实现8通道信号采集。电路连接如下：

• CD4051的IN0-IN7接8路传感器信号；

• CD4051的OUT接TLC1549的ANALOG IN；

• CD4051的A/B/C控制端由MCU的GPIO驱动，实现通道切换。
  软件需在每次转换前更新通道地址，并插入2μs延时确保信号稳定。

6.2 数字滤波算法

为抑制高频噪声，可在MCU中实现移动平均滤波或中值滤波。例如，采用8点移动平均滤波的代码示例（基于8051单片机）：

unsigned int moving_average(unsigned int new_data) {
static unsigned int buffer[8] = {0};
static unsigned char index = 0;
unsigned long sum = 0;
unsigned char i;

buffer[index] = new_data;
index = (index + 1) % 8;

for (i = 0; i < 8; i++) {
sum += buffer[i];
}

return (unsigned int)(sum / 8);
}

6.3 与主流MCU的接口设计

TLC1549与STM32的SPI接口连接示例：

• STM32的SPI_NSS接TLC1549的CS；

• STM32的SPI_SCK接TLC1549的I/O CLOCK；

• STM32的SPI_MISO接TLC1549的DATA OUT；

• SPI模式设置为CPOL=0、CPHA=0（时钟空闲低电平，数据在第一个边沿采样）。
  初始化代码片段：

cSPI_InitTypeDef SPI_InitStruct = {0};SPI_InitStruct.Mode = SPI_MODE_MASTER;SPI_InitStruct.Direction = SPI_DIRECTION_1LINE_RX;SPI_InitStruct.DataSize = SPI_DATASIZE_8BIT;SPI_InitStruct.CLKPolarity = SPI_POLARITY_LOW;SPI_InitStruct.CLKPhase = SPI_PHASE_1EDGE;SPI_InitStruct.NSS = SPI_NSS_SOFT;SPI_InitStruct.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_64;HAL_SPI_Init(&hspi1);

七、替代型号与选型指南

在以下场景中，可考虑使用TLC1549的替代型号：

7.1 更高精度需求

• TLV1549：TI推出的12位版本，分辨率提升至4096级，误差±0.5LSB，但功耗增加至8mW；

• ADS7886：ADI公司的16位ADC，分辨率65536级，适用于医疗影像等高精度场景，但价格是TLC1549的5倍。

7.2 更高速度需求

• TLC5510：TI的8位并行输出ADC，采样率达200kSPS，适合视频信号处理，但需更多I/O资源；

• AD7980：ADI公司的16位、1MSPS ADC，适用于高速数据采集，但需外部时钟和参考源。

7.3 超低功耗需求

• ADS1115：TI的16位Δ-Σ ADC，功耗仅150μW（1SPS时），适合可穿戴设备，但采样率较低（860SPS）；

• MAX11203：Maxim Integrated的24位ADC，功耗1.2mW，适用于精密称重，但价格昂贵。

7.4 选型关键参数对比

八、总结与展望

TLC1549凭借其高性价比、低功耗和易用性，在模数转换领域占据了重要地位。未来，随着物联网（IoT）和工业4.0的发展，对低功耗、高集成度ADC的需求将持续增长。TI公司已推出TLC1549的升级版（如TLC1549-Q1），在汽车级温度范围（-40℃至+125℃）和AEC-Q100认证方面取得突破，进一步拓展了其应用边界。对于设计师而言，深入理解TLC1549的工作原理和设计要点，将有助于在成本、性能和可靠性之间实现最佳平衡。
