TLV62568数据手册

一、引言

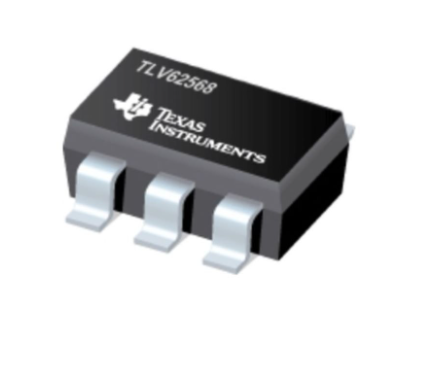

TLV62568是德州仪器（TI）推出的一款高效同步降压型DC-DC转换器，专为满足现代电子设备对高效率、小尺寸和低功耗的需求而设计。该器件凭借其出色的性能参数和灵活的应用特性，在物联网设备、便携式电子产品、工业自动化控制等领域得到了广泛应用。本文将从工作原理、核心特点、引脚功能、应用场景及替代型号等多个维度，对TLV62568进行系统性解析，为工程师提供从理论到实践的完整技术指南。

二、工作原理：同步降压转换的底层逻辑

TLV62568采用同步降压拓扑结构，通过控制内部集成的高侧和低侧MOSFET交替导通与关断，实现输入电压到目标输出电压的转换。其核心工作原理可分为以下三个阶段：

1. 能量存储阶段

当高侧MOSFET导通时，输入电压通过电感向输出电容和负载供电，同时电感电流线性上升，储存磁场能量。此时低侧MOSFET处于关断状态，形成续流回路。

2. 能量释放阶段

高侧MOSFET关断后，电感中储存的能量通过低侧MOSFET的体二极管（或同步整流MOSFET）释放，电感电流线性下降，继续为输出电容和负载供电。此阶段输出电压由电感释放的能量维持。

3. 闭环控制机制

TLV62568通过反馈引脚（FB）实时监测输出电压，并与内部参考电压（0.8V）比较。误差信号经补偿网络处理后，调节PWM控制器的占空比，形成闭环控制。在轻载条件下，器件自动切换至省电模式（PSM），通过降低开关频率减少开关损耗；重载时则强制进入PWM模式，以1.5MHz固定频率运行，确保输出电压稳定性。

三、核心特点：高效率与紧凑设计的完美平衡

TLV62568的以下特性使其成为高密度电源设计的理想选择：

1. 超高效能表现

• 峰值效率达95%：在典型应用中（如5V输入转3.3V输出），转换效率超过95%，显著降低功耗。

• 低RDS(ON)开关：高侧MOSFET导通电阻为150mΩ，低侧MOSFET为100mΩ，减少导通损耗。

• 动态模式切换：根据负载电流自动在PWM模式（中重载）与PSM模式（轻载）间切换，实现全负载范围效率优化。

2. 宽输入电压范围

支持2.5V至5.5V输入电压，覆盖单节锂离子电池（3.0V-4.2V）、USB接口（5V）及两节碱性电池串联（3V）等常见电源场景，适用于电池供电设备和固定电源系统。

3. 可调输出电压

通过外部电阻分压器设置输出电压，范围覆盖0.6V至输入电压（VIN），满足不同负载需求。例如，为1.8V数字电路、3.3V传感器或5V电机驱动提供稳定电源。

4. 紧凑封装与低静态电流

• SOT563封装：尺寸仅为1.6mm×1.6mm，引脚间距0.5mm，适合高密度PCB布局。

• 35μA静态电流：在无负载时功耗极低，延长电池续航时间。

5. 全面保护功能

• 过流保护（OCP）：当输出电流超过阈值（典型值1.2A）时，自动限制电流或关断MOSFET，防止器件损坏。

• 热关断保护（OTP）：结温超过150℃时触发保护，温度回落至130℃后恢复工作。

• 欠压锁定（UVLO）：输入电压低于2.3V时禁用器件，避免误操作。

6. 快速启动与低纹波

• 内部软启动电路：限制启动电流冲击，避免输出电压过冲，启动时间约0.9ms。

• 强制PWM模式：通过固定1.5MHz开关频率减少输出电压纹波，满足对噪声敏感的应用需求。

四、引脚功能详解：从封装到信号流的完整解析

TLV62568提供SOT23-5和SOT563两种封装选项，以下以SOT563封装为例，详细说明各引脚功能：

五、功能模块与应用场景：从理论到实践的桥梁

1. 典型应用电路

以5V输入转3.3V输出为例，TLV62568的典型应用电路包含以下关键元件：

• 输入电容（C1）：4.7μF陶瓷电容，用于抑制输入电压纹波。

• 输出电容（C2）：10μF陶瓷电容，降低输出电压纹波并提高负载瞬态响应。

• 电感（L1）：2.2μH功率电感，需满足饱和电流大于1.2A、直流电阻（DCR）<50mΩ的要求。

• 反馈电阻（R1、R2）：R1=200kΩ，R2=100kΩ，设置输出电压为3.3V（VOUT=0.8V×(1+200k/100k)=3.3V）。

2. 应用领域

TLV62568的宽输入电压、高效率和紧凑封装使其成为以下领域的理想电源解决方案：

• 物联网设备：为无线传感器节点、智能门锁、蓝牙音箱等低功耗设备提供稳定电源。

• 便携式电子产品：用于智能手机、平板电脑、可穿戴设备的备用电路或辅助电源。

• 工业自动化：为PLC控制器、HMI显示屏、电机驱动模块等工业设备供电。

• 通信设备：支持5G小基站、路由器、交换机等网络设备的电源管理。

• 消费电子：应用于机顶盒、数字电视、游戏机等家庭娱乐设备的POL（负载点）供电。

六、替代型号分析：兼容性与性能对比

在设计中，工程师常需寻找替代型号以应对供应链波动或成本优化需求。以下是与TLV62568兼容的常见替代型号及其关键参数对比：

1. TLV62569

• 兼容性：与TLV62568引脚对引脚兼容，可直接替换。

• 差异点：TLV62569的开关频率为2.1MHz，高于TLV62568的1.5MHz，适合对体积要求更苛刻的应用，但可能增加EMI设计难度。

2. JW5250A（杰华特微电子）

• 封装：SOT23-5，与TLV62568的SOT23-5版本兼容。

• 参数：输入电压范围2.3V-5.5V，输出电流600mA，效率达92%，适合轻载应用。

• 优势：成本较低，但输出电流和效率略低于TLV62568。

3. TPS62175（TI）

• 封装：WSON-6，尺寸与SOT563相近。

• 参数：输入电压范围2.7V-5.5V，输出电流1A，效率达95%，支持使能控制和电源良好指示。

• 差异点：TPS62175的开关频率可调（500kHz-2MHz），灵活性更高，但价格略贵。

4. RT9045（立琦科技）

• 封装：SOT23-5，兼容TLV62568的SOT23-5版本。

• 参数：输入电压范围2.5V-5.5V，输出电流600mA，效率达90%，支持软启动和过流保护。

• 优势：成本低，但输出电流和效率指标较弱。

七、设计注意事项：从原理图到PCB的优化实践

为充分发挥TLV62568的性能，设计时需注意以下要点：

1. 元件选型

• 电感选择：根据输出电流和纹波要求选择电感值。例如，对于1A输出电流，推荐使用2.2μH电感，饱和电流需大于1.5A。

• 电容选择：输入/输出电容需采用低ESR陶瓷电容（如X5R或X7R材质），以减少纹波和噪声。

• 反馈电阻：R2的最大值建议不超过200kΩ，以平衡噪声敏感性和静态电流消耗。

2. PCB布局

• 关键元件布局：将输入/输出电容和电感尽可能靠近IC放置，减少寄生电感和电阻。

• 信号线隔离：反馈引脚（FB）的信号迹线应远离SW节点，避免开关噪声干扰。

• 散热设计：对于高功率应用，需在PCB上增加铜箔面积或使用散热焊盘，确保结温不超过150℃。

3. 测试与验证

• 效率测试：使用电子负载和数字万用表测量不同负载条件下的输入/输出功率，验证效率是否达到标称值。

• 纹波测试：用示波器观察输出电压纹波，确保峰峰值小于50mV。

• 瞬态响应测试：模拟负载跳变（如从10%负载跳至90%负载），验证输出电压恢复时间是否满足要求。

八、总结与展望

TLV62568凭借其高效率、宽输入电压范围和紧凑封装，成为现代电子设备电源管理的核心器件之一。通过深入理解其工作原理、引脚功能和应用场景，工程师能够快速完成从选型到设计的全流程。未来，随着物联网和5G技术的普及，对低功耗、高密度电源的需求将持续增长，TLV62568及其衍生型号有望在更多新兴领域展现价值。通过持续优化设计参数和布局方案，可进一步挖掘其性能潜力，为下一代电子设备提供更可靠的电源支持。
