TL084CN 芯片引脚功能详解

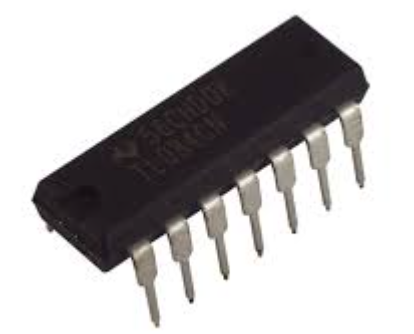

TL084CN 是一款非常常见的四路 JFET 输入运算放大器，集成在一个 14 引脚的双列直插封装（DIP）中。其出色的性能、高输入阻抗和低偏置电流使其在音频、仪器仪表、滤波器等众多领域得到广泛应用。理解其引脚功能是正确使用这款芯片的基础。

引脚布局

TL084CN 芯片采用标准的 14 引脚 DIP 封装。为了便于理解，我们通常将芯片引脚按逆时针方向从左上角开始编号。在芯片的顶部通常有一个凹槽或圆点作为引脚 1 的标记，然后从这个标记开始，引脚编号依次是：

引脚 1：OUT 1 （第一路运放输出）
引脚 2：IN 1- （第一路运放反相输入）
引脚 3：IN 1+ （第一路运放同相输入）
引脚 4：VCC+ （正电源）
引脚 5：IN 2+ （第二路运放同相输入）
引脚 6：IN 2- （第二路运放反相输入）
引脚 7：OUT 2 （第二路运放输出）
引脚 8：OUT 3 （第三路运放输出）
引脚 9：IN 3- （第三路运放反相输入）
引脚 10：IN 3+ （第三路运放同相输入）
引脚 11：VCC- （负电源）
引脚 12：IN 4+ （第四路运放同相输入）
引脚 13：IN 4- （第四路运放反相输入）
引脚 14：OUT 4 （第四路运放输出）

详细引脚功能介绍

电源引脚

VCC+ (引脚 4)：这是芯片的正电源引脚。它为所有四个内部运算放大器提供正向工作电压。TL084CN 的工作电压范围非常宽，通常在 ±5V 到 ±18V 之间，因此可以使用单电源或双电源供电。当使用双电源时，通常将 VCC+ 连接到正电压源，例如 +12V 或 +15V。为了确保芯片稳定工作，强烈建议在靠近此引脚的地方并联一个 0.1μF 的去耦电容到地。这个电容可以有效地滤除电源线上的高频噪声，防止其影响运算放大器的性能。
VCC- (引脚 11)：这是芯片的负电源引脚。当使用双电源供电时，它连接到负电压源，例如 -12V 或 -15V。当使用单电源供电时，VCC- 通常直接接地（0V），而 VCC+ 则连接到正电压源。同样，为了提高稳定性，也应该在此引脚与地之间并联一个 0.1μF 的去耦电容。需要注意的是，正负电源电压的差值（VCC+ - VCC-）是芯片工作的总电压，这个差值不能超过其最大额定值，通常为 36V。

第一路运算放大器引脚

IN 1+ (引脚 3)：这是第一路运算放大器的 同相输入端。当输入信号施加到这个引脚时，输出信号将与输入信号同相。这个引脚的输入阻抗非常高，这是 JFET 输入运算放大器的核心优势之一，可以最大程度地减少对输入信号源的负载效应。它非常适合用于构建电压跟随器、非反相放大器或缓冲器电路。
IN 1- (引脚 2)：这是第一路运算放大器的 反相输入端。当输入信号施加到这个引脚时，输出信号将与输入信号反相。这个引脚通常用于连接反馈网络，例如电阻或电容，以实现负反馈，从而稳定放大器的增益和工作点。反相放大器、求和放大器、积分器和微分器等电路都依赖于这个引脚来实现其功能。
OUT 1 (引脚 1)：这是第一路运算放大器的 输出端。它是经过放大器处理后的信号输出点。这个输出引脚可以驱动后续的电路，但需要注意其最大输出电流能力。TL084CN 的输出级是推挽式结构，可以提供一定程度的驱动能力，但不能直接驱动大功率负载，例如扬声器。如果需要驱动重负载，通常需要在输出端增加一个电流放大器。

第二路运算放大器引脚

IN 2+ (引脚 5)：这是第二路运算放大器的 同相输入端。其功能与第一路运放的同相输入端完全相同，可以用于构建独立的非反相放大器或其他相关电路。
IN 2- (引脚 6)：这是第二路运算放大器的 反相输入端。其功能与第一路运放的反相输入端完全相同，通常用于连接负反馈网络。
OUT 2 (引脚 7)：这是第二路运算放大器的 输出端。其功能与第一路运放的输出端相同。

第三路运算放大器引脚

IN 3+ (引脚 10)：这是第三路运算放大器的 同相输入端。其功能与前两路运放的同相输入端相同。
IN 3- (引脚 9)：这是第三路运算放大器的 反相输入端。其功能与前两路运放的反相输入端相同。
OUT 3 (引脚 8)：这是第三路运算放大器的 输出端。其功能与前两路运放的输出端相同。

第四路运算放大器引脚

IN 4+ (引脚 12)：这是第四路运算放大器的 同相输入端。其功能与前三路运放的同相输入端相同。
IN 4- (引脚 13)：这是第四路运算放大器的 反相输入端。其功能与前三路运放的反相输入端相同。
OUT 4 (引脚 14)：这是第四路运算放大器的 输出端。其功能与前三路运放的输出端相同。

TL084CN 核心特性与应用

TL084CN 的引脚功能虽然直观，但其内部的电路特性才是决定其应用范围的关键。这款芯片最显著的特点是其采用了 JFET（结型场效应晶体管）作为输入级。这一设计带来了以下几个核心优势：

极高的输入阻抗：JFET 输入级的典型输入阻抗高达 1012Ω。这意味着它几乎不会从信号源中吸取任何电流，从而避免了对信号源的负载效应。这使得 TL084CN 非常适合用于需要高阻抗输入的传感器接口、缓冲器以及需要精确测量的仪器仪表电路。
极低的输入偏置电流：由于高输入阻抗，流经输入引脚的偏置电流非常小，典型值仅为 30 pA。这对于处理微弱信号或在使用大电阻反馈的电路中至关重要，可以最大限度地减小因输入偏置电流产生的误差电压。
宽带增益：TL084CN 的增益带宽积（GBW）约为 3 MHz。这意味着即使在高频下，它仍能保持可观的增益。结合其较高的转换速率（slew rate），它能够处理动态变化较快的信号，非常适合于音频放大器和有源滤波器等应用。
低噪声：虽然 TL084CN 的噪声特性不如某些专用低噪声运放，但其在音频频率范围内的噪声水平是可接受的，尤其是在许多非关键性音频应用中，它提供了良好的性能价格比。
良好的共模抑制比（CMRR）：TL084CN 具有较高的共模抑制比，能够有效地抑制输入端共模噪声。这对于从噪声环境中提取有用信号的差分放大器电路非常重要。

典型应用示例

了解了引脚功能和核心特性后，我们来看看 TL084CN 在实际中的一些典型应用，这些应用充分利用了其多路、高阻抗的特点。

音频混音器：TL084CN 的四路独立运放使其非常适合构建多通道音频混音器。每个运放可以作为一个通道的缓冲、增益调节或求和放大器，通过反相求和电路将多个音频源混合在一起。由于其低噪声和宽带宽，它能提供不错的音频质量。
有源滤波器：TL084CN 经常被用于构建 Sallen-Key 或多重反馈（multiple-feedback）拓扑的有源滤波器，例如低通、高通、带通和带阻滤波器。其高输入阻抗使得可以使用较大的电阻和较小的电容值来设计滤波器，简化了电路设计并减小了物理尺寸。四路运放可以方便地实现多级滤波或不同类型的滤波器组合。
仪表放大器：通过配置三个运算放大器，可以构建一个高共模抑制比的仪表放大器，用于精确测量桥式电路（如应变片、热敏电阻）的微小差分电压。TL084CN 的高输入阻抗在这里特别有用，因为它不会对传感器本身造成负载，从而保持测量的准确性。
电压跟随器和缓冲器：由于其高输入阻抗和单位增益稳定性，TL084CN 的每个运放都可以配置为电压跟随器。这种配置用于在电路的不同级之间提供缓冲，隔离前后级电路，防止后级电路的低输入阻抗影响前级电路的性能。
振荡器和信号发生器：TL084CN 也可以用于构建 RC 振荡器、方波发生器等电路。其高转换速率和增益带宽积使其能够产生稳定、失真度较低的波形。例如，可以利用其一个运放作为比较器，另一个运放作为积分器，构成一个三角波/方波发生器。

TL084CN 的使用注意事项

虽然 TL084CN 功能强大且易于使用，但在实际应用中仍有一些需要注意的细节，以确保其性能达到最佳状态。

电源去耦：务必在 VCC+ 和 VCC- 引脚附近并联 0.1μF 的陶瓷电容到地。如果电源线较长，还可以增加一个更大的电解电容（如 10μF）来滤除低频噪声。正确的去耦可以防止电源噪声通过芯片内部电路耦合到信号路径，从而影响输出信号的质量。
输入保护：尽管 TL084CN 的输入级具有一定的保护能力，但如果输入电压超过电源电压（VCC+ 和 VCC-），可能会损坏芯片。在可能出现过压输入的场合，建议在输入引脚处增加限流电阻或齐纳二极管来提供额外的保护。
输出负载：TL084CN 的输出电流能力有限，通常在 10mA 左右。如果需要驱动阻抗较低的负载（如耳机、扬声器或低阻抗电机），必须在输出端增加一个电流放大器（例如使用晶体管或专用的功率放大器）来提供所需的电流。
工作温度：TL084CN 芯片有多个版本，例如 TL084C、TL084A 等，它们在工作温度范围、失调电压等参数上可能有所不同。TL084CN 是商用级芯片，工作温度范围通常为 0∘C 至 70∘C。在超出这个范围的环境中使用时，需要选择符合要求的工业级或军用级版本。
未使用运放的处理：在一个四路运放芯片中，如果只使用了部分运放，未使用的运放需要正确处理，以防止其振荡或产生不必要的噪声。最简单的处理方法是将未使用的运放的反相输入端和输出端连接在一起（单位增益配置），然后将同相输入端接地（单电源）或接到地（双电源），确保其处于一个稳定的状态。
