TL0841N引脚功能详解

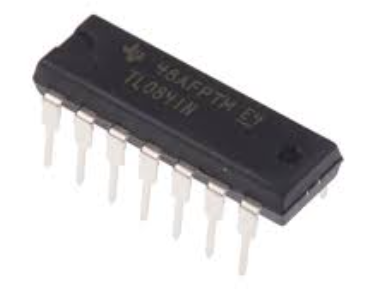

TL0841N是一款非常常见的四通道JFET输入运算放大器，它以其低输入偏置电流、高输入阻抗和快速转换速率而闻名。理解其引脚功能是正确使用和设计电路的基础。TL0841N采用14引脚双列直插式封装（DIP），其引脚排列和功能具有标准化的特点。下面，我们将逐一详细解析其各个引脚的功能、作用以及在实际应用中的注意事项。

1. 引脚排列与基本结构

TL0841N内部集成了四个独立的、相同特性的运算放大器单元。每个运算放大器单元都需要供电、输入和输出引脚。因此，整个芯片的引脚分配围绕着这四个单元以及共同的电源引脚展开。理解这种结构是掌握引脚功能的关键。芯片的引脚编号通常从左上角的凹口或圆点开始，逆时针方向依次增加。对于DIP封装，1号引脚通常在凹口或圆点旁。

2. 引脚功能详细说明

以下是TL0841N 14个引脚的详细功能介绍。

引脚1：1OUT (放大器1输出)

这个引脚是第一个运算放大器单元的输出端。它将放大后的信号传递到电路的下一级。输出电压范围受限于芯片的电源电压，通常无法达到电源电压的轨到轨（rail-to-rail）输出。在实际应用中，需要根据电源电压和负载特性来计算其最大和最小输出摆幅。例如，当电源电压为±15V时，其输出摆幅通常在±12V到±13V之间。如果输出需要驱动较大的电流，必须考虑芯片的功耗和热量问题。同时，为了确保电路稳定性，常常需要在输出端串联一个小电阻（如10Ω-100Ω）以隔离容性负载，防止产生振荡。此引脚的输出阻抗较低，可以有效驱动后续电路。

引脚2：1IN- (放大器1反相输入)

这是第一个运算放大器的反相输入端。顾名思义，当输入信号从此引脚进入时，其输出将与输入信号反相。在大多数闭环负反馈配置中，反馈电阻通常连接在输出端（1OUT）和此反相输入端之间。该引脚的高输入阻抗（JFET输入特性）是TL0841N的一大优势，它使得该引脚的输入偏置电流极低，通常只有几个皮安（picoampere）。这意味着它对输入信号源的负载效应很小，非常适合处理高阻抗信号源，如pH探头、光电二极管等。

引脚3：1IN+ (放大器1同相输入)

这个引脚是第一个运算放大器的同相输入端。当输入信号从此引脚进入时，其输出将与输入信号同相。在典型的非反相放大器配置中，输入信号直接连接到此引脚，而反相输入端则通过电阻接地或连接到反馈网络。与反相输入端一样，该引脚也具有极高的输入阻抗和极低的输入偏置电流。在实际应用中，为了平衡输入偏置电流在输入电阻上产生的失调电压，通常会在同相输入端和反相输入端连接阻值相同的电阻网络。

引脚4：V- (负电源)

该引脚是整个芯片的负电源输入端。所有四个运算放大器单元都共享此电源。通常，在双电源供电模式下，此引脚连接到负电压电源（如-5V, -12V, -15V）。在单电源供电模式下，此引脚通常连接到地（GND）。正确的电源供电是芯片正常工作的前提。电源去耦电容（通常为0.1μF陶瓷电容和10μF电解电容并联）应尽可能靠近此引脚和正电源引脚（V+）放置，以滤除电源线上的高频噪声，防止内部电路耦合和振荡。

引脚5：2IN+ (放大器2同相输入)

这是第二个运算放大器的同相输入端，功能与引脚3完全相同，只是服务于第二个放大器单元。其高输入阻抗和低输入偏置电流特性也完全一致。

引脚6：2IN- (放大器2反相输入)

这是第二个运算放大器的反相输入端，功能与引脚2完全相同，服务于第二个放大器单元。

引脚7：2OUT (放大器2输出)

这是第二个运算放大器单元的输出端，功能与引脚1完全相同。

引脚8：3OUT (放大器3输出)

这是第三个运算放大器单元的输出端，功能与引脚1和7相同。

引脚9：3IN- (放大器3反相输入)

这是第三个运算放大器的反相输入端，功能与引脚2和6相同。

引脚10：3IN+ (放大器3同相输入)

这是第三个运算放大器的同相输入端，功能与引脚3和5相同。

引脚11：4IN+ (放大器4同相输入)

这是第四个运算放大器的同相输入端，功能与引脚3, 5, 10相同。

引脚12：4IN- (放大器4反相输入)

这是第四个运算放大器的反相输入端，功能与引脚2, 6, 9相同。

引脚13：4OUT (放大器4输出)

这是第四个运算放大器单元的输出端，功能与引脚1, 7, 8相同。

引脚14：V+ (正电源)

该引脚是整个芯片的正电源输入端。所有四个运算放大器都共享此电源。通常，在双电源供电模式下，此引脚连接到正电压电源（如+5V, +12V, +15V）。在单电源供电模式下，此引脚连接到正电压电源，而引脚4则连接到地。电源去耦电容的放置原则与引脚4相同。

3. 实际应用中的引脚功能拓展

除了上述基本功能之外，理解TL0841N引脚的物理和电气特性对于设计高质量的电路至关重要。

电源引脚（V+和V-）

电源引脚的稳定性直接影响到整个芯片的性能。TL0841N的电源电压范围非常宽，通常在±5V到±18V之间，单电源供电时为10V到36V。然而，为了获得最佳性能，建议使用制造商推荐的典型值，如±15V。电源电压过低会限制输出摆幅和动态范围，而过高则可能损坏芯片。在设计PCB时，应确保电源线宽而短，以减少寄生电阻和电感。

输入引脚（IN+和IN-）

JFET输入级的最大特点是其超高的输入阻抗，这使得TL0841N非常适合用作电压跟随器或缓冲器。然而，这也意味着输入端对静电放电（ESD）非常敏感。在操作和焊接时，需要采取防静电措施。此外，由于其输入偏置电流极低，但并非为零，在处理高阻值反馈电阻（例如大于1MΩ）时，微小的输入偏置电流会产生可测量的失调电压。因此，在精密测量应用中，需要仔细选择电阻值并考虑输入失调电压的影响。

输出引脚（OUT）

TL0841N的输出级是推挽式BJT（双极结型晶体管）结构。虽然其能够提供一定的驱动能力，但并不适合直接驱动重负载，如低阻抗耳机或大电流LED。如果需要驱动此类负载，应在其输出端增加一级缓冲或功率放大器。在驱动容性负载（如长电缆）时，TL0841N可能会产生振荡。解决方法通常是在输出端串联一个小电阻（如100Ω）以隔离电容，同时在反馈环路中增加一个电容来补偿相位。

未使用的放大器

TL0841N有四个独立的放大器单元。在某些应用中，可能只需要使用其中的一两个。对于未使用的放大器，强烈建议将其配置为电压跟随器或以其他方式使其稳定，而不是简单地将输入端悬空。一个常见的做法是将未使用的放大器的反相输入端连接到输出端，然后将同相输入端接地。这样做可以防止悬空的输入端受到噪声干扰，从而影响到其他正在使用的放大器单元，并避免芯片内部产生不必要的功耗和振荡。

4. TL0841N与类似产品的比较

理解TL0841N的引脚功能也需要将其置于同类产品的背景下进行比较。

与TL074、TL064系列比较

TL084、TL074和TL064系列引脚功能完全相同，均是四通道JFET输入运放，且引脚排列完全兼容。它们之间的主要区别在于噪声特性、输入偏置电流和功耗。TL074通常具有比TL084更低的噪声和更高的性能，而TL064则以其超低功耗而闻名，但其性能略有牺牲。因此，在更换这几个系列的芯片时，通常可以直接替换，但需要根据应用需求（如低噪声、低功耗）来选择最合适的型号。

与LM324、LM358等双极性运放比较

LM324（四通道）和LM358（双通道）是另一类非常常见的运算放大器，但它们是双极性输入（BJT输入）运放，引脚功能与TL0841N完全不同。它们的输入偏置电流通常比JFET输入运放高得多，输入阻抗也相对较低。此外，它们的共模输入电压范围通常包括地电位（LM324/358可以单电源供电，输入可以到地），而TL0841N则通常不能。因此，这两类芯片在引脚功能和应用场景上不能直接互换。

5. 总结

TL0841N的14个引脚清晰地分为四个独立的放大器单元以及共同的电源引脚。理解每个引脚的功能是正确设计和调试电路的基础。

• 1、7、8、13号引脚为四个独立的输出端（OUT），用于输出经过放大的信号。

• 2、6、9、12号引脚为四个反相输入端（IN-），是负反馈网络的关键连接点。

• 3、5、10、11号引脚为四个同相输入端（IN+），用于输入信号或作为参考点。

• 4号引脚是负电源端（V-）。

• 14号引脚是正电源端（V+）。

掌握了这些引脚功能，您就可以自信地将TL0841N应用于各种放大、缓冲、滤波和信号处理电路中。在实际使用中，除了引脚功能，还需要注意电源去耦、输入偏置电流、输出驱动能力和静电防护等问题，以确保电路的稳定性和可靠性。

6. TL0841N在典型电路中的引脚应用实例

为了更好地理解TL0841N的引脚功能，让我们通过几个典型的电路实例来具体说明每个引脚是如何工作的。

反相放大器

在一个典型的反相放大器电路中，我们使用第一个放大器单元（引脚1, 2, 3）。

• 引脚3 (1IN+)：接地，作为参考点。

• 引脚2 (1IN-)：输入信号通过电阻$R_{in}$连接到此引脚，反馈电阻$R_f$连接在**引脚1 (1OUT)**和此引脚之间。

• 引脚1 (1OUT)：输出电压$V_{out}$从此引脚取出，其大小为$V_{out} = - (R_f / R_{in}) * V_{in}$。

• 引脚4 (V-)和引脚14 (V+)：连接到负和正电源，为整个芯片提供能量。

在这个例子中，我们可以清晰地看到输入信号、反相输入、输出以及电源引脚之间的关系。

非反相放大器

在非反相放大器电路中，输入信号直接施加到同相输入端。

• 引脚3 (1IN+)：输入信号$V_{in}$直接连接到此引脚。

• 引脚2 (1IN-)：反馈电阻Rf连接在**引脚1 (1OUT)**和此引脚之间，另一个电阻R1连接在引脚2和地之间。

• 引脚1 (1OUT)：输出电压$V_{out}$从此引脚取出，其大小为$V_{out} = (1 + R_f / R_1) * V_{in}$。

• 引脚4 (V-)和引脚14 (V+)：连接到负和正电源。

这个例子再次强调了同相输入、反相输入、输出和电源引脚在不同配置下的作用。

电压跟随器

电压跟随器是一种特殊的非反相放大器，其增益为1。

• 引脚3 (1IN+)：输入信号$V_{in}$连接到此引脚。

• 引脚2 (1IN-)：直接与**引脚1 (1OUT)**相连，形成100%的负反馈。

• 引脚1 (1OUT)：输出电压$V_{out}$从此引脚取出，Vout=Vin。

• 引脚4 (V-)和引脚14 (V+)：连接到负和正电源。

电压跟随器是TL0841N高输入阻抗特性的一个完美应用，因为它能够从信号源“吸取”极小的电流，同时提供一个低阻抗的输出，有效地将高阻抗信号源与后续低阻抗负载隔离。

7. 深入探讨TL0841N的内部工作原理与引脚的联系

理解TL0841N的引脚功能，不仅仅是记住每个引脚的名称，更重要的是理解这些引脚如何与芯片内部的电路结构相连，从而实现其特定的功能。TL0841N内部的每个运算放大器单元都由三个主要部分组成：输入级、增益级和输出级。

输入级：JFET差分放大器

TL0841N的“JFET输入”是其核心特征。引脚2（反相输入）和引脚3（同相输入）连接到一对内部的JFET（结型场效应晶体管）。这两个JFET组成一个差分放大器。JFET的栅极是其输入端，其主要优点是具有极高的输入阻抗，因为栅极和源极/漏极之间是反向偏置的PN结，几乎没有电流流过。这就是为什么TL0841N的输入偏置电流可以低至皮安级别。

• 引脚3 (1IN+) 和 引脚2 (1IN-)：这两个引脚接收的电压差（Vdiff=VIN+−VIN−）是整个放大过程的起点。JFET差分对会根据这个电压差产生相应的电流差，这个电流差是信号被放大的基础。

增益级

JFET输入级产生的电流差随后被送入一个或多个增益级。这些增益级通常由BJT（双极结型晶体管）组成，它们的主要作用是提供高电压增益。这个阶段是信号被“放大”的核心。

输出级：推挽式BJT放大器

增益级的输出信号被送入输出级。TL0841N的输出级通常采用推挽式BJT结构。

• 引脚1 (1OUT)：这个引脚是推挽输出级的连接点。推挽结构由一对NPN和PNP晶体管组成。当输出电压为正时，NPN管导通，提供电流；当输出电压为负时，PNP管导通，吸收电流。这种结构可以在正负方向上提供较大的输出电流，但其输出电压摆幅受限于正负电源电压，通常无法达到轨到轨。这也是为什么在设计中需要为TL0841N提供足够的电源电压，以确保其输出能覆盖所需的动态范围。

电源引脚：V+和V-

• 引脚14 (V+) 和 引脚4 (V-)：这两个引脚为上述所有内部电路提供能量。JFET输入级、增益级和输出级都需要适当的电源电压才能正常工作。电源电压的稳定性直接关系到芯片的增益、输出摆幅、失真度和噪声性能。电源去耦电容在此起到了至关重要的作用，它们为高频信号提供了低阻抗路径，可以有效滤除电源线上的高频噪声，防止这些噪声进入芯片内部，导致信号失真或产生振荡。

8. TL0841N引脚功能在特殊应用中的考量

大信号与小信号处理

在处理小信号（如微伏或毫伏级别）时，TL0841N的低输入偏置电流和低噪声特性使其成为理想选择。此时，引脚2、3的JFET特性优势得以充分体现。然而，在处理大信号时，其引脚1的输出摆幅限制和转换速率（slew rate）成为重要的考量因素。TL0841N的转换速率通常在10V/μs左右，这意味着在处理高频大信号时，可能会出现信号失真，即所谓的“转换速率限制”。在这种情况下，需要根据信号的幅度和频率来计算所需的最小转换速率，并选择合适的运算放大器。

单电源与双电源应用

TL0841N可以工作在单电源或双电源模式下。

• 双电源模式：例如，V+ = +15V, V- = -15V。在这种模式下，引脚4连接到-15V，引脚14连接到+15V。输入信号的共模电压可以为0V（地），输出信号也可以在正负电压之间摆动。

• 单电源模式：例如，V+ = +15V, V- = 0V（接地）。在这种模式下，引脚4连接到地，引脚14连接到+15V。此时，输入信号的共模电压必须在V+和V-之间，但TL0841N的JFET输入级通常无法接受输入电压低于V-（地）的信号，并且其输出电压也无法降至地电位。因此，在单电源应用中，通常需要使用一个“虚拟地”来偏置输入信号，确保其共模电压在芯片可接受的范围内。

串扰与隔离

TL0841N内部集成了四个独立的放大器，但它们共享电源引脚。在多通道应用中，一个放大器的信号可能会通过电源线耦合到另一个放大器，造成串扰。为了减少这种影响，应确保良好的电源去耦，并在可能的情况下，通过PCB布局来优化隔离。例如，在PCB布局时，将每个放大器的输入和输出走线分开，避免它们相互平行或靠得太近。

9. 引脚可靠性与封装考量

除了电气功能，TL0841N的引脚的物理特性也值得关注。

DIP封装

TL0841N的DIP-14封装（Dual In-line Package）是一种通孔封装，其引脚可以插入电路板上的孔中进行焊接。这种封装相对坚固，易于手工焊接和更换。引脚由金属制成，需要注意防止氧化和污染，以确保良好的电气连接。

其他封装

虽然TL0841N最常见的是DIP封装，但在现代设计中，也存在SOP（Small Outline Package）和SOIC（Small Outline Integrated Circuit）等表面贴装（SMD）封装。虽然引脚的数量和功能保持不变，但其物理排列和尺寸会发生变化。对于这些封装，其引脚功能和DIP版本完全一致，但在焊接和布局上需要不同的考量，例如，更小的焊盘和更精细的走线。

静电敏感性（ESD）

正如前面提到的，TL0841N的JFET输入级对静电放电非常敏感。静电放电产生的瞬态高电压可以轻易地击穿JFET的栅极氧化层，导致芯片永久性损坏。因此，在所有操作环节，从拆包到焊接，再到测试，都必须严格遵守防静电（ESD）规范，例如使用防静电手环、防静电垫和接地工具。

10. 结论性总结与展望

TL0841N作为一款经典的四通道JFET输入运算放大器，其引脚功能的设计体现了高度的模块化和实用性。14个引脚清晰地将四个独立的运算放大器单元与其共享的电源系统分离，使得设计师可以轻松地在各种应用中利用其高输入阻抗和低偏置电流的特性。从简单的放大、滤波到复杂的信号处理，TL0841N都展现了强大的通用性。

我们详细解析了每个引脚的功能，从最基础的输入、输出和电源，到更深层次的内部工作原理、在不同电路中的应用实例，以及在设计中需要考虑的特殊问题，如电源去耦、单/双电源配置、串扰和ESD保护。所有这些细节都旨在帮助您建立一个完整的、多维度的TL0841N引脚功能认知。

尽管现代运算放大器技术不断进步，出现了轨到轨输入/输出、超低噪声、超低功耗等新型芯片，但TL0841N系列依然以其稳定可靠、成本低廉、易于使用等优点，在教育、业余爱好者项目和许多工业应用中占据一席之地。理解它的引脚功能，就是掌握了模拟电子设计的一项基础技能。

未来，随着电子设备对性能、功耗和尺寸要求的不断提高，运算放大器的发展方向将更加细分。然而，无论是何种新产品，其引脚功能的设计哲学，即输入、输出、电源和特殊功能引脚的合理布局，都将是亘古不变的核心。因此，深入学习TL0841N的引脚功能，不仅是为了掌握这款芯片，更是为了掌握一种通用的模拟电路设计思维。
