MF501 气体流量计数据手册

第一章：产品概述与核心技术

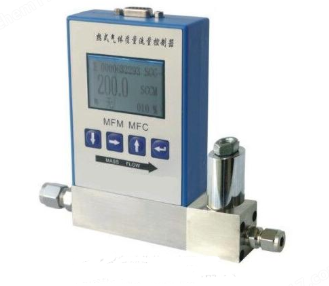

MF501是一款专为高精度气体流量测量而设计的MEMS（微机电系统）质量流量计。它集成了先进的微传感器技术、信号处理电路与智能算法，旨在提供稳定、可靠且响应迅速的流量测量解决方案。本产品特别适用于需要精确控制和监测微小气体流量的场景，如医疗设备、环境监测、工业自动化以及科研实验等领域。其核心优势在于采用MEMS热式流量传感器芯片，该芯片具有体积小巧、功耗低、响应快、无移动部件以及高可靠性等特点，有效克服了传统机械式流量计在微小流量测量方面的局限性。

传统的机械式流量计，如浮子式流量计或涡轮流量计，在测量极小流量时往往存在精度差、死区大、易磨损等问题。MF501通过MEMS热式原理，即利用气体流经加热元件时带走热量的效应，来精确测量气体的质量流量。这种测量方式不受气体压力和温度的波动影响，直接测量的是质量流量，而非体积流量，因此在不同工况下均能保持出色的测量一致性。产品的设计充分考虑了实际应用的需求，采用了坚固耐用的壳体材料，并具备良好的抗电磁干扰能力，确保在复杂的工业环境中也能稳定运行。MF501的标准化接口设计，使其易于集成到现有的设备和系统中，大大简化了用户的开发和安装工作。其内置的智能校准和补偿算法，能够自动修正因环境变化引起的微小偏差，保证了长期使用的精度和稳定性。

第二章：工作原理

MF501气体流量计的核心工作原理是基于MEMS热式质量流量测量技术。该技术利用了气体分子在运动过程中携带热能的物理特性。MF501的传感器芯片内部集成了一个微型加热器和两个高灵敏度的温度传感器，分别位于加热器的上游和下游。

当没有气体流动时，加热器产生的热量以对称的方式向两侧扩散，因此上游和下游的温度传感器所检测到的温度基本相同，或者温差极小。此时，传感器输出的信号是一个基准值。

当气体开始流经传感器通道时，气流会带走部分加热器的热量。根据流体力学原理，气体的流动方向决定了热量传递的方向。具体来说，气流会将下游方向的热量带走得更多，导致下游温度传感器所检测到的温度低于上游温度传感器。气流速度越快，带走的热量越多，上下游温度传感器的温差也就越大。

MF501的控制电路会持续测量这个上下游温度传感器的温差。这个温差与气体的质量流量之间存在一个明确的非线性关系。通过内置的信号处理电路和专有算法，MF501能够将这个温差信号精确地转换成一个与气体质量流量成正比的电信号，并进行线性化处理。这种测量方式具有以下显著优势：首先，它直接测量的是气体的质量流量，不受气体温度和压力的变化影响，避免了额外的补偿计算；其次，由于传感器芯片的微型化设计，其热惯性极小，因此响应速度非常快，能够实时捕捉到流量的微小变化；最后，由于没有机械运动部件，MF501具有极高的可靠性和长期的稳定性，无需定期维护。

第三章：主要技术参数与性能指标

3.1 性能参数

• 测量范围： MF501提供多种量程选项，覆盖从0-100 sccm到0-100 slm的宽广范围，以满足不同应用场景的需求。用户可根据实际应用选择合适的量程。

• 精度： 在满量程的10%至100%范围内，MF501的精度通常优于 ±(2.5%读数 + 0.5%满量程)。这确保了在大多数工作范围内都能获得可靠的测量结果。

• 重复性： 重复性是衡量仪器稳定性的重要指标。MF501的重复性通常优于 ±0.5%读数，保证了多次测量结果的一致性。

• 响应时间： MF501的典型响应时间小于20ms，能够迅速捕捉流量变化，对于需要快速控制和响应的应用至关重要。

• 工作温度： 适用于-10°C至+60°C的环境温度，使其能够在多种气候和工业环境下正常工作。

• 工作压力： 产品的最大工作压力可达0.8 MPa，满足了大多数中低压气体系统的需求。

• 介质兼容性： MF501可测量多种非腐蚀性、干燥气体，如空气、氮气、氧气、氩气、二氧化碳等。对于特定腐蚀性气体，需定制特殊封装版本。

3.2 电气参数

• 供电电压： MF501支持宽范围供电，通常为5 VDC或12 VDC，方便集成到各种电源系统中。

• 最大功耗： 在典型工作条件下，功耗小于30 mW，对于电池供电或对功耗有严格要求的应用，具有显著优势。

• 输出信号： MF501提供多种标准输出信号选项，包括：

• 模拟电压输出： 0-5V，与流量呈线性关系。

• UART数字输出： 提供RS232或TTL电平，方便与微控制器或上位机通信。

• I2C接口： 适用于嵌入式系统集成，可实现多传感器联网。

3.3 机械参数

• 连接方式： MF501提供多种接口选项，如宝塔接头（用于软管连接）或螺纹接口，方便用户根据管道系统选择。

• 外形尺寸： 产品的体积紧凑，通常为L50mm x W20mm x H15mm左右，方便安装在空间受限的设备内部。

• 外壳材料： 采用坚固耐用的工程塑料或铝合金外壳，具有良好的抗冲击和耐腐蚀性能。

3.4 环境参数

• 防护等级： 产品的防护等级通常为IP40，适用于无尘、无水溅的室内环境。对于需要更高防护等级的应用，可定制特殊封装。

• 抗电磁干扰： MF501内置了抗干扰电路设计，符合CE和FCC等相关标准，确保在复杂的电磁环境中稳定运行。

第四章：应用领域

MF501气体流量计凭借其高精度、高可靠性和小巧的体积，在众多领域都有着广泛的应用。其出色的性能使其成为许多关键设备的理想选择。

4.1 医疗设备

在医疗领域，对气体流量的精确控制至关重要。MF501可用于：

• 呼吸机： 精确监测和控制患者吸入的气体流量，确保治疗效果。其快速响应能力可以实时追踪患者的呼吸模式，实现更智能的通气控制。

• 麻醉机： 监测和控制麻醉气体的混合比例，保证患者的安全。

• 氧气浓缩器： 监测氧气的输出流量，确保其浓度符合医疗标准。

• 药物雾化器： 控制药液雾化时的载气流量，提高药物的吸收效率。

• 气体治疗设备： 用于各种气体治疗仪器的流量控制和监测。

4.2 工业自动化

在工业生产中，气体流量的精确测量和控制是许多工艺流程的核心。MF501可用于：

• 气体混合系统： 精确配比各种气体的混合比例，用于焊接、切割等工艺。

• 真空镀膜设备： 监测和控制反应气体流量，保证镀膜质量。

• 半导体制造： 在芯片制造过程中，精确控制各种特种气体的流量，以实现高精度的刻蚀和沉积。

• 气动执行器控制： 监测和控制气缸或阀门的气体流量，实现精确的运动控制。

• 燃料电池： 监测燃料（如氢气）和氧化剂（如氧气）的流量，以优化电池性能。

4.3 环境监测与分析

MF501在环境监测和分析领域也扮演着重要角色。

• 气体分析仪： 作为气体分析仪的采样流量控制单元，保证样品气体的进样量稳定。

• VOCs（挥发性有机化合物）监测： 精确控制采样气体流量，提高监测的准确性。

• 烟气排放监测： 在小型排放源监测设备中，监测烟气的流量。

• 大气采样器： 控制大气的采样流量，用于空气质量研究和监测。

4.4 科研实验

在科研领域，MF501的灵活性和高精度使其成为许多实验的得力助手。

• 气相色谱仪： 控制载气流量，提高色谱分离效果。

• 光谱分析设备： 监测和控制样品气体的流量。

• 生物反应器： 控制通入反应器中的气体（如氧气或二氧化碳）流量，以维持最佳的反应条件。

• 新材料研究： 在各种气体环境下的材料合成或测试实验中，精确控制反应气体流量。

第五章：安装与使用指南

正确的安装和使用是确保MF501流量计获得最佳性能的关键。本章节详细介绍了安装注意事项和日常使用要点。

5.1 安装前检查

在安装MF501之前，请务必进行以下检查：

• 包装完整性： 检查产品包装是否完好，若有损坏，请立即联系供应商。

• 产品型号： 确认收到的产品型号、量程和接口类型是否与订单一致。

• 气体介质： 确保MF501将要测量的气体介质在其兼容范围内，特别是要避免腐蚀性或含颗粒物的气体。

• 管道清洁： 确保连接管道内部清洁，无油污、杂质或颗粒物，以免堵塞或损坏传感器。

5.2 物理安装

• 安装位置： MF501通常建议安装在垂直方向，即气流方向与重力方向平行，以减少重力对测量的影响。如果无法垂直安装，水平安装也是可行的，但在某些极端情况下可能会有轻微的零点漂移。

• 气流方向： MF501上通常会标有气流方向箭头（“→”）。请务必按照箭头方向连接管道，以确保流量计正常工作。反向连接会导致测量不准确甚至损坏设备。

• 减压阀： 为了确保流量计工作在稳定的压力下，建议在流量计的上游安装一个减压阀，将气体压力稳定在流量计允许的工作压力范围内。

• 过滤器： 在流量计的上游安装一个高精度的过滤器，可以有效去除气体中的颗粒物、油污和水分，保护传感器芯片，延长产品寿命。

• 连接方式： 无论是宝塔接头还是螺纹接口，都必须确保连接紧密，无漏气现象。漏气会直接导致测量结果不准确。对于宝塔接头，请使用合适的喉箍或卡箍固定软管。

5.3 电气连接

• 供电： 根据产品规格，为MF501提供稳定的直流电源。请确保供电电压在规定范围内，并尽量使用纹波小的稳压电源。

• 接线： 仔细阅读产品标签或手册，正确连接电源线（VCC, GND）和信号输出线。接线错误可能导致产品损坏。

• 静电防护： 在进行电气连接时，请注意静电防护，避免静电击穿芯片。

5.4 使用与维护

• 预热时间： MF501在通电后需要一个短暂的预热时间（通常小于1分钟），以达到最佳的测量状态。在此期间，测量结果可能存在轻微波动，属于正常现象。

• 零点校准： 在开始测量前，建议在无流量通过时进行一次零点校准。某些型号的MF501支持通过特定的指令或按钮进行零点校准，请参考具体型号的用户手册。

• 清洁： 避免在流量计内部进入任何液体或固体颗粒。若怀疑传感器内部有堵塞，请联系专业人员进行处理，不要自行拆卸。

• 存储： 若长时间不使用，应将流量计从系统中拆下，用防尘塞堵住接口，存放在干燥、无尘的环境中。

第六章：常见问题与故障排除

在使用MF501流量计的过程中，可能会遇到一些问题。本章节提供了一些常见问题及其解决方案，帮助用户快速定位并解决故障。

6.1 测量值不准或不稳定

• 问题描述： 流量计的测量值与实际值存在较大偏差，或者测量值波动剧烈。

• 可能原因与解决方案：

1. 安装方向错误： 检查流量计上的气流方向箭头，确保安装方向正确。

2. 气源不稳： 检查气源压力是否稳定，如果波动较大，请在上游安装稳压阀。

3. 过滤器堵塞或有污染： 检查上游过滤器，若有堵塞或污染，请及时更换或清洗。

4. 环境温度变化大： 虽然MF501具有温度补偿功能，但在极端温度变化下，可能仍有轻微影响。建议将流量计安装在环境温度相对稳定的区域。

5. 管道漏气： 检查管道连接处是否紧密，用肥皂水等方法检查是否存在漏气。

6. 传感器内部有污染物： 传感器芯片对油污和颗粒物非常敏感。若怀疑内部有污染物，请勿自行拆卸，应联系供应商进行专业清洗或校准。

6.2 无输出或输出异常

• 问题描述： 流量计没有输出信号，或者输出信号不符合预期（如模拟输出始终为零或满量程）。

• 可能原因与解决方案：

1. 供电问题： 检查供电电压是否在规定范围内，电源连接是否正确。

2. 接线错误： 检查所有电气连接线是否正确连接到相应的引脚。

3. 设备损坏： 若排除以上所有原因，且流量计在通电后无任何响应，则可能是设备已损坏。请联系供应商进行维修或更换。

4. 软件配置错误： 对于数字输出型号，检查上位机或微控制器的串口配置（如波特率、数据位、停止位等）是否与MF501的默认配置一致。

6.3 流量计零点漂移

• 问题描述： 在无气体流动时，流量计的输出值不为零。

• 可能原因与解决方案：

1. 静置时间不足： 在通电后，需要一定时间让流量计达到热平衡。在进行零点校准前，请确保流量计已通电并稳定运行至少10分钟。

2. 管道中仍有残余气流： 在校准零点前，务必确保流量计前后的阀门关闭，管道中没有任何气体流动。

3. 零点校准不正确： 重新按照正确的步骤进行零点校准。

4. 传感器老化或损坏： 长期使用后，传感器可能存在轻微的老化，导致零点漂移。若漂移超出可接受范围，可能需要重新校准或更换。

6.4 流量计无法测量特定气体

• 问题描述： 使用MF501测量某种气体时，结果不准确或无法工作。

• 可能原因与解决方案：

1. 气体介质不兼容： MF501对某些腐蚀性气体或含水分的气体不兼容。请仔细查阅产品规格，确保气体在兼容范围内。

2. 需要特殊校准： MF501通常针对空气或氮气进行出厂校准。若要测量其他气体，需要进行专门的校准，或者使用气体校正系数进行修正。

第七章：选型指南与定制服务

为了帮助用户选择最适合其应用场景的MF501流量计，本章节提供了详细的选型指南，并介绍了定制服务。

7.1 选型指南

在选择MF501型号时，请综合考虑以下几个关键因素：

• 气体介质： 确定需要测量的具体气体类型，并确保该气体在MF501的兼容范围内。对于腐蚀性气体，请务必咨询供应商是否有特殊材质封装版本。

• 最大流量： 根据应用需求，选择一个量程稍大于实际最大流量的型号。例如，如果最大流量为80 sccm，则选择0-100 sccm的量程更为合适。选择过大的量程会降低低流量段的精度。

• 接口类型： 根据管道系统的连接方式，选择合适的接口类型，如宝塔接头或螺纹接口。

• 输出信号： 根据后续的控制系统（如PLC、单片机或PC），选择合适的输出信号类型，如0-5V模拟量、UART数字接口或I2C接口。

• 工作环境： 考虑流量计将要工作的环境温度、压力和电磁环境，确保其在规定的参数范围内。

• 精度要求： 根据应用对精度的要求，选择符合相应精度的型号。

7.2 气体校正系数

MF501通常针对空气或氮气进行校准。若用于测量其他气体，需要使用气体校正系数进行修正。气体校正系数是针对不同气体与标准校准气体（如空气）之间的热物理性质差异而设定的一个修正参数。

• 修正公式：

  Qreal=K×Qdisplay

  其中，Qreal 是实际流量，Qdisplay 是流量计显示的流量，K 是气体校正系数。

• 系数获取： 气体校正系数通常由供应商提供，或者用户可以通过查阅相关文献或进行实验来确定。

7.3 定制服务

我们深知不同用户的应用需求千差万别，因此提供灵活的定制服务，以满足特殊应用场景。

• 特殊量程定制： 如果标准量程无法满足您的需求，我们可以提供特殊量程的定制服务。

• 特殊气体校准： 我们可以根据您的要求，对MF501进行特定气体的出厂校准，从而提供更高的测量精度。

• 特殊接口或封装： 对于特殊的管道连接或高防护等级要求，我们可以提供定制的接口或外壳设计。

• 特殊输出信号： 我们可以根据您的控制系统要求，定制特殊的输出信号格式或通信协议。

• 一体化解决方案： 对于复杂的系统集成，我们还可以提供包含流量计、控制阀、泵等部件的一体化解决方案。

第八章：MF501的竞争优势

MF501气体流量计在市场上众多同类产品中脱颖而出，其核心竞争优势主要体现在以下几个方面：

8.1 MEMS核心技术带来的卓越性能

MF501的核心是其自主研发的MEMS热式流量传感器芯片。该芯片采用微加工技术制造，体积微小，具有极低的热容量和极高的热敏性。这使得MF501能够实现：

• 超快响应： 热惯性极小，响应时间快至毫秒级，能够捕捉瞬时流量变化，在需要快速响应的控制系统中表现卓越。

• 高精度与稳定性： 微型化设计减少了环境温度和压力波动对测量的影响，结合先进的补偿算法，确保了在宽泛工作条件下的高精度和长期稳定性。

• 低功耗： MEMS芯片的微型加热器功耗极低，非常适合电池供电或对功耗有严格要求的便携式设备。

8.2 结构简单，高可靠性

传统的机械式流量计，如浮子流量计，内部有移动部件，容易磨损和卡滞，需要定期维护。MF501采用固态MEMS传感器，内部没有任何机械运动部件，因此：

• 免维护： 无需定期校准、清洁或更换磨损部件，大大降低了维护成本。

• 抗震动和冲击： 结构坚固，不易受外部震动和冲击影响，适用于恶劣的工业环境。

• 长寿命： 由于没有磨损，其使用寿命远超机械式流量计，为用户提供了更高的投资回报。

8.3 易于集成与智能化

MF501的设计充分考虑了系统集成的便利性：

• 多样的输出接口： 提供模拟、UART、I2C等多种标准接口，方便与各种微控制器、PLC或PC进行连接。

• 体积小巧： 紧凑的外形尺寸使得它可以轻松集成到空间有限的设备内部，如便携式医疗仪器或手持式分析仪。

• 智能算法： 内置的流量线性化、温度补偿和零点校准算法，简化了用户的开发工作，无需进行复杂的二次开发。

8.4 经济性与成本优势

在保证高性能的同时，MF501也具有良好的成本效益：

• 批量生产优势： MEMS技术采用半导体批量生产工艺，可以实现规模化生产，从而降低了单个产品的成本。

• 全产业链整合： 从芯片设计到封装测试，我们拥有完整的产业链，有效控制了生产成本。

• 高性价比： 相比同等性能的进口品牌流量计，MF501在价格上更具竞争力，为客户提供了更具吸引力的选择。

第九章：质量保证与售后服务

我们致力于为客户提供高质量的产品和完善的售后服务，以确保您的使用体验。

9.1 质量控制

MF501从原材料采购、芯片制造、产品封装到最终测试，每一个环节都遵循严格的质量管理体系。我们通过了ISO9001质量管理体系认证，并确保每一台出厂的流量计都经过了全方位的性能测试和校准，以保证其稳定性和可靠性。

9.2 质保承诺

我们为所有MF501产品提供自购买之日起的两年有限质量保证。在质保期内，若产品在正常使用情况下出现非人为损坏的质量问题，我们将提供免费维修或更换服务。

9.3 技术支持

我们的专业技术团队随时准备为您提供全方位的技术支持，包括：

• 产品选型咨询： 协助您根据应用需求选择最合适的MF501型号。

• 安装与调试指导： 提供详细的安装和使用指导，帮助您快速将产品集成到您的系统中。

• 故障诊断与排除： 针对您在使用过程中遇到的问题，提供专业的诊断和解决方案。

• 二次开发支持： 协助您进行MF501的软件接口开发和系统集成。

9.4 售后服务流程

若您需要售后服务，请遵循以下流程：

1. 联系客服： 通过电话或邮件联系我们的客服团队，详细描述您的问题和产品信息（如型号、序列号、购买日期等）。

2. 故障排查： 我们的技术人员会首先通过电话或邮件协助您进行远程故障排查。

3. 返厂维修： 若问题无法通过远程解决，我们会为您提供返厂维修服务。请按照我们提供的地址将产品寄回，并确保包装妥当。

4. 维修与寄回： 我们在收到产品后，将尽快进行维修或更换，并在完成后寄回给您。

第十章：附录与相关资料

本章节提供了与MF501流量计相关的附录信息，以供参考。

10.1 物理尺寸图

以下是MF501系列流量计的典型物理尺寸图，具体尺寸可能因不同型号和接口类型而略有差异，请以具体型号数据手册为准。

[这里可以插入一个物理尺寸的示意图或表格，包含长、宽、高以及接口尺寸等信息。]

10.2 典型应用电路

以下是MF501流量计的典型应用电路图，展示了如何与微控制器进行连接。

[这里可以插入一个简单的应用电路图，包含MF501、电源、微控制器以及必要的电阻电容等元件。]

10.3 通信协议（以UART为例）

MF501的UART数字接口通信协议通常遵循以下格式：

• 波特率： 9600 bps

• 数据位： 8位

• 停止位： 1位

• 奇偶校验： 无

• 命令格式： [起始位] [命令字] [数据] [校验和] [结束位]

• 读流量命令： 例如，发送一个特定的命令字，流量计返回一个包含流量信息的帧。

• 零点校准命令： 例如，发送一个特定的命令字，流量计执行零点校准并返回成功或失败信息。

具体的命令字和数据格式请参考具体型号的通信协议说明书。

10.4 声明与免责

本数据手册中的所有信息均基于我们已知的最佳知识和经验。我们保留在不事先通知的情况下修改本手册内容的权利。

用户有责任确保MF501在特定的应用环境中是安全和适用的。我们不对因使用本产品而引起的任何直接或间接损失承担责任。请严格按照本手册的指示进行安装和使用。

第十一章：技术发展趋势与MF501的未来

随着科技的不断进步，气体流量计技术也在持续演进。MF501作为一款基于MEMS技术的流量计，其设计理念和技术路线紧跟行业前沿。未来，MF501将继续在以下几个方面进行技术升级和拓展，以满足不断变化的市场需求。

11.1 进一步提升精度与量程

尽管MF501已具备较高的精度，但我们仍将通过优化传感器芯片设计、改进信号处理算法以及采用更先进的校准方法，以实现更高的测量精度和更宽的动态量程。未来的MF501系列产品将能够更精确地测量极微小的流量，同时也能覆盖更大的流量范围，从而减少用户的选型困扰。

11.2 增强多气体兼容性与智能校准

目前，MF501需要针对不同气体进行校准或使用校正系数。未来的MF501有望集成更智能的算法，通过内置的气体识别或自适应校准功能，实现对多种常见气体的自动识别和测量，大大简化用户的使用流程。例如，流量计可以自动检测流经的气体是空气、氮气还是氧气，并自动应用相应的校正系数，从而实现“即插即用”。

11.3 引入无线通信与物联网（IoT）功能

随着工业物联网（IIoT）的快速发展，流量计的联网能力变得越来越重要。未来的MF501将集成Wi-Fi、蓝牙或LoRa等无线通信模块，使其能够轻松接入物联网平台。用户可以通过手机应用或云端平台远程监控流量数据、设置报警阈值以及进行数据分析，实现更智能化的管理和控制。

11.4 更加紧凑的体积与更低的功耗

通过采用更先进的封装技术和更优化的电路设计，未来的MF501将实现更小的体积和更低的功耗。这对于对空间和电池续航有严格要求的便携式或手持设备至关重要。例如，在医疗器械或环境监测设备中，更小的流量计可以使设备更轻便、更紧凑。

11.5 集成更多功能

未来的MF501可能不仅仅是一个流量计，还将集成更多的功能，例如：

• 集成温度和压力传感器： 从而实现对气体温度和压力的同步测量，并提供更全面的数据。

• 集成控制功能： 内部集成微型流量控制阀，实现流量的闭环控制，形成一个完整的流量控制模块。

• 故障自诊断功能： 内置智能诊断算法，能够实时监测流量计的运行状态，并在出现异常时发出警告，提醒用户进行维护。

通过这些技术升级，MF501将不仅仅是一款高精度的气体流量计，更是一个智能、多功能的流量测量和控制解决方案，为客户创造更大的价值。
