MFRC522 RFID读卡器芯片详细数据手册

引言

射频识别（RFID）技术作为一种非接触式自动识别技术，在物联网、智能交通、门禁系统、物流管理、防伪溯源等诸多领域得到了广泛应用。在RFID系统中，读卡器芯片是核心组成部分，负责与RFID标签进行无线通信，实现数据的读取与写入。NXP半导体（恩智浦）推出的MFRC522是一款高度集成、低成本、低功耗的非接触式通信读写器芯片，工作在13.56MHz频段，完全符合ISO/IEC 14443 A标准。由于其卓越的性能、丰富的功能和易于集成的特性，MFRC522在DIY项目、嵌入式系统以及各种小型RFID应用中备受青睐。本手册旨在提供MFRC522的全面技术细节，包括其内部结构、寄存器功能、通信协议、射频特性以及典型应用，帮助工程师和开发者深入理解并高效利用MFRC522芯片。

MFRC522概述

MFRC522是NXP公司基于其自主研发的MF RC500和MF RC530系列芯片设计，并针对13.56MHz非接触式通信进行了优化和增强的读卡器芯片。它采用了先进的调制解调概念，将各种无源非接触式通信方法和协议集成到了一颗芯片中。MFRC522支持ISO/IEC 14443 A型协议的所有层，这意味着它可以处理从物理层到数据链路层的通信细节，从而极大地简化了上位机微控制器与标签的交互。

该芯片的内部发送器部分能够直接驱动读卡器天线与ISO/IEC 14443 A/MIFARE兼容的卡片和应答器进行通信，而无需额外的射频电路。接收器部分则提供了一个强大而高效的解调和解码电路，能够处理来自标签的应答信号。MFRC522还集成了加密算法，支持MIFARE经典（MIFARE Classic）系列标签的加密通信，这对于需要更高安全性的应用场景至关重要。

除了核心的射频通信功能，MFRC522还内置了256字节的FIFO（先进先出）缓冲区，用于高效地存储发送和接收的数据，减少了微控制器的实时干预。它支持多种主机接口，包括SPI（串行外设接口）、I2C（集成电路间总线）和UART（通用异步收发传输器），这使得MFRC522能够灵活地与各种微控制器平台连接。此外，其低功耗模式和灵活的时钟管理也使其适用于电池供电或对功耗有严格要求的应用。

总的来说，MFRC522是一款功能强大、集成度高、易于使用的13.56MHz非接触式读卡器芯片，为RFID应用的开发提供了坚实的基础。

主要特性

MFRC522芯片凭借其一系列先进特性，使其在RFID读写器市场中脱颖而出。这些特性不仅提升了其性能，也极大地简化了系统设计和开发过程。

高度集成化的调制解调器： MFRC522内部集成了完整的13.56MHz调制解调器，能够直接驱动天线进行射频信号的发送和接收。这意味着外部只需要简单的天线匹配电路，而无需复杂的射频前端设计，从而降低了物料成本和PCB面积。这种高度集成性对于紧凑型和成本敏感型应用尤为有利。
支持ISO/IEC 14443 A协议： 芯片完全支持ISO/IEC 14443 A协议的所有层，包括位编码、帧结构、错误检测（CRC校验）以及防冲突算法。这意味着MFRC522能够自动处理这些底层协议细节，使得微控制器可以专注于更高层的数据处理，而无需深入理解复杂的RFID通信机制。这显著加速了开发周期。
MIFARE兼容性： MFRC522与MIFARE系列标签（如MIFARE Classic 1K/4K、MIFARE Ultralight等）具有良好的兼容性。它内置了MIFARE加密单元，可以进行MIFARE Classic的认证和数据加密/解密操作，确保了数据传输的安全性。这种兼容性使得MFRC522能够广泛应用于已采用MIFARE技术的现有基础设施中。
多种主机接口选择： 芯片提供了SPI、I2C和UART三种串行主机接口。

SPI（串行外设接口）： 这是MFRC522最常用且推荐的主机接口，因为它具有较高的通信速度和全双工特性，适用于需要快速数据传输的应用。
I2C（集成电路间总线）： 适用于只需要简单通信且对速度要求不高的场合，布线简单，占用引脚少。
UART（通用异步收发传输器）： 传统的串口通信方式，易于调试，适用于与各种微控制器和PC进行连接。这种多样性为主机微控制器的选择提供了极大的灵活性，开发者可以根据自己的硬件资源和应用需求选择最合适的接口。

内置256字节FIFO缓冲区： MFRC522拥有一个256字节的收发FIFO缓冲区，用于存储待发送的数据和接收到的数据。这大大减轻了微控制器在高速数据传输时的负担，减少了CPU的实时干预，提高了系统的整体效率。微控制器只需在FIFO满或空时进行数据传输，而不是逐字节处理。
中断机制： 芯片提供了丰富的中断功能，可以根据事件（如发送完成、接收完成、FIFO溢出、空闲等）触发中断。通过中断，微控制器可以实现事件驱动的程序设计，无需持续轮询MFRC522的状态，从而提高系统响应速度和能效。
低功耗模式： MFRC522支持多种低功耗模式，包括硬掉电模式（Hard Power-down）和软掉电模式（Soft Power-down）。在这些模式下，芯片的功耗可以降到非常低的水平，这对于电池供电的便携式设备尤为重要。通过适当的电源管理，可以显著延长设备的工作时间。
内部振荡器与外部时钟选择： 芯片可以接受外部时钟输入，也可以利用内部PLL（锁相环）配合外部晶体振荡器（通常为13.56MHz）生成所需的工作频率。这为时钟源的选择提供了灵活性，同时内部PLL确保了时钟的稳定性和精度。
CRC协处理器： MFRC522内置了一个CRC协处理器，可以自动计算和验证ISO/IEC 14443 A协议所需的CRC校验码。这不仅减轻了微控制器的计算负担，也确保了数据传输的完整性和可靠性。
可编程输出引脚： 芯片提供了一些可编程的通用输出引脚（如IRQ），可以配置用于指示不同的状态或事件，增加了系统的灵活性。
内部温度传感器： MFRC522集成了一个内部温度传感器，可以监测芯片的温度。虽然通常不用于精确测温，但它可以作为过热保护或系统诊断的参考。

这些关键特性共同构成了MFRC522的强大功能集合，使其成为各种非接触式RFID读写器应用的理想选择。

引脚功能与描述

MFRC522芯片通常采用24引脚HVQFN24封装，其引脚分布和功能是理解芯片硬件连接和系统设计的基础。以下是MFRC522主要引脚的详细描述：

VCC (Pin 1)： 电源输入。 这是芯片的主供电引脚，通常连接到3.3V直流电源。为了确保芯片稳定工作，建议在VCC引脚附近放置一个100nF和一个10uF的退耦电容，以滤除电源噪声并提供瞬时电流。
GND (Pin 2, 8, 14, 20)： 接地。 这些引脚是芯片的公共参考地。在PCB布局时，应确保所有GND引脚都良好接地，并尽可能缩短接地路径，以减少噪声干扰。
RST (Pin 3)： 复位输入。 此引脚是异步复位输入，低电平有效。当RST引脚被拉低时，MFRC522芯片将复位到其默认状态，所有内部寄存器将被初始化。通常连接到微控制器的GPIO，或者通过一个RC电路实现上电复位。在系统启动时，应先确保MFRC522被复位，然后才能进行后续的配置和操作。
IRQ (Pin 4)： 中断输出。 此引脚是中断请求输出，可配置为高电平有效或低电平有效。当芯片内部发生特定的事件（如数据发送/接收完成、FIFO缓冲区状态变化、错误发生等）时，MFRC522会通过此引脚向微控制器发出中断请求。通过连接到微控制器的外部中断引脚，可以实现事件驱动的程序设计，避免繁忙等待，提高系统效率。
MISO (Pin 5)： 主设备输入/从设备输出 (SPI)。 当MFRC522作为SPI从设备时，此引脚用于将数据从MFRC522传输到主微控制器。
MOSI (Pin 6)： 主设备输出/从设备输入 (SPI)。 当MFRC522作为SPI从设备时，此引脚用于将数据从主微控制器传输到MFRC522。
SCK (Pin 7)： 串行时钟 (SPI)。 此引脚是SPI通信的时钟输入，由主微控制器提供。MFRC522在SCK的上升沿或下降沿采样数据，具体取决于CPOL和CPHA配置。
NSS (Pin 9)： 从设备选择 (SPI)。 此引脚是SPI从设备选择输入，低电平有效。当NSS引脚为低电平时，MFRC522被选中并准备好与主微控制器进行SPI通信。当NSS为高电平时，MFRC522的SPI接口处于高阻态，不响应通信。
SDA (Pin 9)： 串行数据 (I2C)。 当MFRC522配置为I2C接口时，此引脚作为I2C双向数据线。与SCL引脚一起构成I2C总线。
SCL (Pin 7)： 串行时钟 (I2C)。 当MFRC522配置为I2C接口时，此引脚作为I2C时钟线。由主微控制器或I2C主设备提供时钟信号。
TX (Pin 5)： 发送数据 (UART)。 当MFRC522配置为UART接口时，此引脚用于从MFRC522向微控制器发送数据。
RX (Pin 6)： 接收数据 (UART)。 当MFRC522配置为UART接口时，此引脚用于从微控制器向MFRC522发送数据。
AD0, AD1 (Pin 21, 22)： 地址选择/模式选择。

SPI/I2C模式： 在SPI或I2C模式下，AD0和AD1引脚通常用于设置MFRC522的I2C地址（在I2C模式下）或作为预留引脚。具体功能取决于芯片内部寄存器配置。
UART模式： 在UART模式下，这两个引脚可能用于设置波特率选择。
接口选择： 更重要的是，AD0和AD1与MISO、MOSI、SCK、NSS等引脚的连接方式，决定了MFRC522工作在SPI、I2C还是UART模式。例如，如果AD0和AD1都接高或都接低，可能会进入特定的接口模式。MFRC522的接口选择是通过这些引脚在芯片上电或复位时的状态来确定的。

EA (Pin 10)： 外部天线输入。 连接到天线匹配电路的一端。
EB (Pin 11)： 外部天线输入。 连接到天线匹配电路的另一端。这两个引脚用于连接外部谐振天线线圈。芯片内部的发送器和接收器通过这些引脚与天线耦合，实现射频信号的发送和接收。天线匹配电路的设计对通信性能至关重要。
AUX1, AUX2 (Pin 12, 13)： 辅助电源引脚。 这些引脚通常用于连接外部滤波电容，进一步稳定射频部分的电源，减少噪声，提升射频性能。具体连接方式需参考官方推荐电路。
IO0, IO1 (Pin 23, 24)： 通用输入/输出引脚。 这些引脚是多功能引脚，可以作为通用数字输入/输出（GPIO），也可以根据芯片内部配置用于特定的功能，如外部中断使能、调试输出等。具体用途需要查阅MFRC522更详细的寄存器说明。
XTAL1 (Pin 18)： 晶体振荡器输入。 连接外部晶体振荡器的一端。通常连接一个13.56MHz的晶体。
XTAL2 (Pin 19)： 晶体振荡器输出。 连接外部晶体振荡器的另一端。芯片内部的振荡电路通过这两个引脚与外部晶体振荡器连接，为MFRC522提供精确的时钟源。

正确的引脚连接是MFRC522系统正常工作的先决条件。在设计PCB时，务必仔细检查引脚定义，并遵循数据手册中推荐的布局指南，特别是射频部分和电源退耦部分。

通信接口

MFRC522芯片支持多种主机接口，以便与不同类型的微控制器进行灵活连接。这主要包括SPI（串行外设接口）、I2C（集成电路间总线）和UART（通用异步收发传输器）。通过MFRC522上电或复位时AD0和AD1引脚的逻辑状态，以及MISO、MOSI、SCK、NSS等引脚的特定连接方式，可以配置芯片的工作模式。

接口模式选择（通过引脚连接）：

MFRC522通过以下引脚的连接方式来确定其工作接口：

SPI模式：

AD0 连接到 GND
AD1 连接到 GND
MISO, MOSI, SCK, NSS 引脚用于SPI通信。

I2C模式：

AD0 连接到 GND
AD1 连接到 VCC
SDA (MISO) 和 SCL (SCK) 引脚用于I2C通信。

UART模式：

AD0 连接到 VCC
AD1 连接到 GND
TX (MISO) 和 RX (MOSI) 引脚用于UART通信。

在实际使用中，最常用且推荐的是SPI接口，因为它提供了更高的传输速率和更稳定的性能。

SPI 接口 (Serial Peripheral Interface)

SPI是一种高速、全双工、同步的串行通信总线。MFRC522作为从设备工作在SPI模式下，通过以下四个信号线与主微控制器通信：

SCK (Serial Clock)： 串行时钟线。由主微控制器生成并提供给MFRC522，用于同步数据的传输。MFRC522支持高达10MHz的SCK频率。
MOSI (Master Out Slave In)： 主设备输出，从设备输入。主微控制器通过此线向MFRC522发送数据。
MISO (Master In Slave Out)： 主设备输入，从设备输出。MFRC522通过此线向主微控制器发送数据。
NSS (Negative Slave Select) 或 CS (Chip Select)： 片选线。由主微控制器控制，低电平有效。当NSS为低电平时，MFRC522被选中，准备好接收或发送数据；当NSS为高电平时，MFRC522的SPI接口处于高阻态，不响应通信。

SPI通信时序：

MFRC522支持SPI模式0和模式3，这意味着它可以在SCK的上升沿或下降沿采样数据，并在另一个边沿输出数据。在实际编程中，通常采用模式0或模式3。

数据帧格式：

SPI通信的数据帧通常由以下几部分组成：

地址字节 (Address Byte)：

当主微控制器向MFRC522写入数据时，第一个字节是地址字节。其最高位（Bit 7）表示读/写操作：0表示写操作，1表示读操作。接下来的6位（Bit 6到Bit 1）是寄存器地址。最低位（Bit 0）通常为0，保留位。
例如，要写入寄存器地址为0x0A的寄存器，地址字节为0x0A << 1 | 0x00。
要读取寄存器地址为0x0A的寄存器，地址字节为0x0A << 1 | 0x80。

数据字节 (Data Byte)：

在写操作中，地址字节之后跟随一个或多个数据字节，这些数据将被写入MFRC522指定的寄存器。
在读操作中，主微控制器发送地址字节后，MFRC522会在随后的时钟周期中将请求的数据字节从MISO线上输出。

SPI通信步骤示例（以写入为例）：

拉低NSS引脚，选中MFRC522。
通过MOSI线发送地址字节（包含写操作位和寄存器地址）。
通过MOSI线发送待写入的数据字节。
拉高NSS引脚，结束本次SPI通信。

SPI通信步骤示例（以读取为例）：

拉低NSS引脚，选中MFRC522。
通过MOSI线发送地址字节（包含读操作位和寄存器地址）。
通过MOSI线发送一个“虚拟”字节（通常是0xFF），以产生SCK时钟信号，使MFRC522能够通过MISO线发送数据。
从MISO线接收MFRC522返回的数据字节。
拉高NSS引脚，结束本次SPI通信。

SPI接口的优点：

通信速度快，支持全双工传输。
硬件连接简单，只需少量引脚。
在MFRC522中最稳定和可靠。

I2C 接口 (Inter-Integrated Circuit)

I2C是一种两线式串行总线，由数据线SDA和时钟线SCL组成。MFRC522作为从设备工作在I2C模式下，具有以下特点：

SCL (Serial Clock Line)： 时钟线。由I2C主设备提供时钟信号。
SDA (Serial Data Line)： 数据线。双向数据传输线。在总线上，SDA和SCL都需要通过上拉电阻连接到VCC。

I2C通信时序：

I2C通信采用主从模式。主设备发起通信，从设备响应。每个I2C从设备都有一个唯一的7位地址。MFRC522的I2C从设备地址可以通过其AD0和AD1引脚配置（例如，如果AD0=GND, AD1=VCC，则I2C地址可能是某个固定值）。

I2C通信帧格式：

起始条件 (Start Condition)： SCL为高电平期间，SDA从高电平变为低电平。
从设备地址 (Slave Address)： 主设备发送7位从设备地址和1位读/写位（0为写，1为读）。
应答 (ACK/NACK)： 从设备收到地址后，发送一个应答信号（拉低SDA）或非应答信号（保持SDA高电平）。
寄存器地址 (Register Address)： 主设备发送MFRC522内部寄存器的地址。
数据传输 (Data Transfer)：

写操作： 主设备发送一个或多个数据字节。
读操作： 主设备发送一个“虚拟”字节以接收MFRC522的数据。

停止条件 (Stop Condition)： SCL为高电平期间，SDA从低电平变为高电平。

I2C接口的优点：

布线简单，占用引脚少。
支持多主设备和多从设备连接。

I2C接口的缺点：

通信速度相对SPI慢。
需要外部上拉电阻。

UART 接口 (Universal Asynchronous Receiver/Transmitter)

UART是一种异步串行通信方式，不需要独立的同步时钟线。MFRC522作为从设备工作在UART模式下，通过以下两个信号线与主微控制器通信：

TX (Transmit Data)： MFRC522的发送数据线。
RX (Receive Data)： MFRC522的接收数据线。

UART通信协议：

UART通信通常定义了波特率、数据位、停止位和校验位。MFRC522支持常用的波特率（如9600 bps、19200 bps等），通常数据格式为8位数据、无校验、1位停止位。

UART数据帧格式：

每个数据帧由一个起始位（低电平）、数据位（通常8位）、可选的校验位和一个或多个停止位（高电平）组成。

UART通信步骤：

初始化： 配置MFRC522内部寄存器，选择UART模式并设置波特率。
数据发送： 微控制器将数据通过RX线发送给MFRC522。
数据接收： MFRC522将数据通过TX线发送给微控制器。

UART接口的优点：

硬件连接简单。
易于调试，广泛应用于各种设备。

UART接口的缺点：

通信速度最慢。
异步通信，对时序要求相对宽松但仍需注意波特率匹配。

在选择MFRC522的通信接口时，应根据项目的具体需求（如数据传输速率、引脚资源、布线复杂性、现有硬件兼容性等）进行权衡。对于大多数RFID应用而言，SPI接口因其高性能和可靠性而成为首选。

内部寄存器详解

MFRC522的核心功能是通过对其内部寄存器进行读写操作来实现的。这些寄存器控制着芯片的各种工作模式、射频特性、通信协议、中断行为以及数据处理流程。理解这些寄存器的功能是掌握MFRC522编程的关键。MFRC522的寄存器地址空间从0x00到0x3F，共有64个可寻址的寄存器，但并非所有地址都有效或可读写。

下面是一些MFRC522的关键内部寄存器及其功能详解：

命令寄存器 (Command Register, 地址：0x01)

这是MFRC522最重要的寄存器之一，用于启动和停止芯片的各种操作命令。写入不同的值可以触发不同的功能。

Idle (0x00)： 取消当前命令，进入空闲模式。不执行任何操作。
Mem (0x01)： 存入数据到内部缓冲区。用于将数据写入FIFO缓冲区。
GenerateRandomID (0x02)： 生成随机ID。用于防冲突算法中的随机数生成。
CalcCRC (0x03)： CRC计算。启动CRC协处理器计算FIFO中数据的CRC校验值。
Transmit (0x04)： 发送数据。将FIFO中的数据通过射频天线发送出去。
NoCmdChange (0x07)： 无命令改变。用于清除FIFO缓冲区，但不改变当前命令。
Receive (0x08)： 接收数据。使能射频接收器，等待来自标签的应答。
Transceive (0x0C)： 发送并接收数据。先发送FIFO中的数据，然后自动切换到接收模式，等待应答。这是最常用的命令之一，用于与标签进行交互。
MFAuthent (0x0E)： MIFARE认证。执行MIFARE Classic标签的认证过程（密钥握手）。
SoftReset (0x0F)： 软复位。芯片内部所有寄存器（除CommandReg外）复位到默认值，FIFO缓冲区清空。这类似于硬件复位，但不需要拉低RST引脚。

FIFO 寄存器 (FIFO Register, 地址：0x06)

该寄存器用于读写MFRC522内部的256字节FIFO缓冲区。

写操作： 将数据写入FIFO缓冲区，这些数据将被Transmit或Transceive命令发送。
读操作： 从FIFO缓冲区读取接收到的数据。

FIFOLevelReg (FIFO Level Register, 地址：0x0A)

用于指示FIFO缓冲区中的数据量。

Bit 7: FlushBuffer，写入1清空FIFO缓冲区。
Bit 6-0: FIFOLevel，表示FIFO中当前存储的字节数。

Interrupt Registers (中断寄存器)

MFRC522提供了两个中断寄存器，用于控制和指示中断事件。

CommIEnReg (Communication Interrupt Enable Register, 地址：0x02)用于使能各种通信相关中断。

Bit 7: Set1，置1表示使能。
Bit 6: RxIEn，使能接收完成中断。
Bit 5: TxIEn，使能发送完成中断。
Bit 4: IdleIEn，使能空闲中断。
Bit 3: HiAlertIEn，使能高警报中断。
Bit 2: LoAlertIEn，使能低警报中断。
Bit 1: ErrIEn，使能错误中断。
Bit 0: TimerIEn，使能定时器中断。

CommIRqReg (Communication Interrupt Request Register, 地址：0x04)用于指示各种通信中断的状态。写入1可以清除相应的中断标志位。

Bit 7: Set1，置1表示中断。
Bit 6: RxIRq，接收完成中断标志。
Bit 5: TxIRq，发送完成中断标志。
Bit 4: IdleIRq，空闲中断标志。
Bit 3: HiAlertIRq，高警报中断标志。
Bit 2: LoAlertIRq，低警报中断标志。
Bit 1: ErrIRq，错误中断标志。
Bit 0: TimerIRq，定时器中断标志。

Error Registers (错误寄存器)

ErrorReg (Error Register, 地址：0x06)用于指示在数据传输或操作过程中发生的各种错误。

Bit 7: WrErr，FIFO写错误。
Bit 6: BufferOvfl，FIFO缓冲区溢出错误。
Bit 5: CollErr，碰撞错误。
Bit 4: CRC_Err，CRC校验错误。
Bit 3: ParityErr，奇偶校验错误。
Bit 2: ProtocolErr，协议错误。
Bit 1: MinErr，最小帧错误（帧太短）。
Bit 0: OVF_Err，溢出错误。

Control Registers (控制寄存器)

ControlReg (Control Register, 地址：0x0C)用于控制一些通用功能，如FIFO数据流方向、CRC使能、接收增益等。

Bit 7: RxLastBits，指示接收到的最后一个字节的有效位数。
Bit 6: RxAlign，接收数据对齐。
Bit 5: Reserved。
Bit 4: TCD_En，CRC协处理器使能。
Bit 3: TCD_Sel，CRC选择。
Bit 2: CrcEn，CRC使能。
Bit 1: MfinAct，MIFARE帧激活。
Bit 0: CRCOn，CRC开关。

BitFramingReg (Bit Framing Register, 地址：0x0D)用于控制发送和接收数据时的位帧结构。

Bit 7-4: TxLastBits，发送的最后一个字节的有效位数（0表示8位）。
Bit 3-0: StartSend，发送起始位。
Bit 2: RxAlign，接收数据对齐。
Bit 0: MfinAct，MIFARE帧激活。

Configuration Registers (配置寄存器)

ModeReg (Mode Register, 地址：0x11)用于配置MFRC522的工作模式，如是否开启CRC、MIFARE通信模式等。

Bit 7: TxWait，发送等待。
Bit 6: RxWait，接收等待。
Bit 5: CRCPreset，CRC预置。
Bit 4: CollDetect，碰撞检测使能。
Bit 3: AutoWait，自动等待。
Bit 2: MsbFirst，MSB优先。
Bit 1: MIFARE_Mode，MIFARE模式。

TxModeReg (Transmit Mode Register, 地址：0x12)用于配置发送器的调制方式和波特率。

Bit 7: TxCRCEn，发送CRC使能。
Bit 6: TxCoding，发送编码。
Bit 5-4: TxModWidth，发送调制宽度。
Bit 3-0: TxSpeed，发送速度。

RxModeReg (Receive Mode Register, 地址：0x13)用于配置接收器的调制方式和波特率。

Bit 7: RxCRCEn，接收CRC使能。
Bit 6: RxCoding，接收编码。
Bit 5-4: RxModWidth，接收调制宽度。
Bit 3-0: RxSpeed，接收速度。

TxASKReg (Transmit ASK Register, 地址：0x15)用于配置ASK调制百分比。影响发送信号的强度和质量。
ModeReg (Mode Register, 地址：0x11)用于配置MFRC522的工作模式，如是否开启CRC、MIFARE通信模式等。
CRCResultReg (CRC Result Register, 地址：0x21, 0x22)这是两个只读寄存器，用于存储CRC协处理器计算出的16位CRC校验结果。0x21存储CRC的低8位，0x22存储CRC的高8位。

计时器寄存器 (Timer Registers)

MFRC522内置了可编程的定时器，用于控制各种延时，如在发送命令后等待应答的超时时间。

TModeReg (Timer Mode Register, 地址：0x2A)配置定时器的工作模式、预分频器等。

Bit 7: TAuto，定时器自动重载。
Bit 6: TGated，定时器门控模式。
Bit 5-4: TPrescaler_Hi，定时器预分频器高位。
Bit 3: TStartSel，定时器启动选择。
Bit 2-0: TMode，定时器模式（如自动递减、计数等）。

TPrescalerReg (Timer Prescaler Register, 地址：0x2B)定时器预分频器低8位。与TModeReg中的TPrescaler_Hi一起构成12位的预分频值。
TReloadRegH (Timer Reload Register High, 地址：0x2C)定时器重载值的高8位。
TReloadRegL (Timer Reload Register Low, 地址：0x2D)定时器重载值的低8位。
TCounterValueRegH (Timer Counter Value Register High, 地址：0x2E)定时器当前计数器值的高8位（只读）。
TCounterValueRegL (Timer Counter Value Register Low, 地址：0x2F)定时器当前计数器值的低8位（只读）。

其他重要寄存器

TxControlReg (Transmit Control Register, 地址：0x14)控制射频发射器的开启和关闭，以及天线驱动器的状态。

Bit 7-6: RxGain，接收增益。
Bit 5: RFOn，射频发射器开关（通常设置为1以开启射频场）。
Bit 4: Tx2CW，天线驱动器2连续波。
Bit 3: Tx1CW，天线驱动器1连续波。
Bit 2-0: LoadMod，调制类型加载。

RFCfgReg (RF Configuration Register, 地址：0x26)射频配置寄存器，用于配置射频场的强度和调制波形。

Bit 7-4: RxGain，接收增益。
Bit 3: TxGain，发送增益。
Bit 2-0: GsN，调制波形的上升/下降沿。

Status2Reg (Status 2 Register, 地址：0x08)指示芯片的各种状态信息，如缓存状态、MIFARE密钥状态等。

Bit 7: CRCReady，CRC计算完成标志。
Bit 6: MFOUT_ON，MIFARE输出打开。
Bit 5: RCV_ON，接收器打开。
Bit 4: MFCancel，MIFARE取消。
Bit 3: Coded，编码模式。
Bit 2: TempSens，温度传感器使能。
Bit 1-0: MFD_Type，MIFARE数据类型。

CollReg (Collision Register, 地址：0x0E)用于指示在防冲突过程中发生碰撞的位位置。这对于处理多卡片在场时的识别至关重要。
VersionReg (Version Register, 地址：0x37)只读寄存器，包含MFRC522芯片的版本信息。这在调试和兼容性检查时非常有用。

寄存器操作流程：

复位芯片： 通过硬件RST引脚或写入SoftReset命令到CommandReg来复位MFRC522。
配置通信接口： 确保主机与MFRC522之间的SPI/I2C/UART连接正确。
初始化寄存器： 根据应用需求，写入初始值到各种配置寄存器（如TxModeReg, RxModeReg, TxASKReg, TModeReg等），设置射频参数、定时器、中断等。
开启射频场： 通过TxControlReg寄存器开启射频发射器。
数据交互： 通过FIFO寄存器和CommandReg进行数据发送和接收，并通过中断寄存器和错误寄存器监控芯片状态。

对这些寄存器的深入理解和熟练操作，是开发MFRC522应用的基础。在实际编程中，通常会封装一系列函数来简化寄存器读写操作，并实现更高级别的RFID协议功能。

射频前端 (RF Front-end)

MFRC522的射频前端是其与RFID标签进行无线通信的核心部分。它负责将数字信号转换为射频信号并通过天线发送，并将来自标签的微弱射频信号放大、解调并转换回数字信号。MFRC522的一大优势是其高度集成的射频前端，外部只需要简单的天线匹配电路。

发射部分 (Transmitter Section)

MFRC522的内部发射器能够直接驱动外部天线。它主要完成以下功能：

13.56MHz载波生成： MFRC522使用其内部晶体振荡器（通常是13.56MHz）和PLL（锁相环）生成精确的13.56MHz载波信号。
ASK调制： MFRC522支持ASK（幅移键控）调制，这是ISO/IEC 14443 A协议标准中用于下行通信（读卡器到标签）的调制方式。通过改变载波的幅度来编码数字数据。调制深度通常为100%（OOK，开关键控）或10%左右。

TxASKReg (0x15)： 该寄存器用于配置ASK调制深度。通过调整这个寄存器，可以优化发射信号的质量和读卡距离。

天线驱动： 芯片内部的功率放大器直接驱动连接到EA和EB引脚的天线线圈。这消除了对外部大功率射频放大器的需求，简化了硬件设计。

TxControlReg (0x14)： 此寄存器用于控制射频发射器的开关（RFOn位）以及天线驱动器的状态。在开始与标签通信之前，需要通过设置此寄存器来打开射频场。
RFCfgReg (0x26)： 该寄存器中的TxGain位可以配置发射增益，从而调整发射信号的强度。

发射部分的性能直接影响到读卡器与标签之间的通信距离和稳定性。合理的天线设计和匹配，以及适当的调制深度和发射增益配置，对于实现最佳的读写性能至关重要。

接收部分 (Receiver Section)

MFRC522的接收器部分负责捕获、放大和解调来自RFID标签的应答信号。ISO/IEC 14443 A协议中，标签通常采用负载调制（Load Modulation）的方式进行上行通信（标签到读卡器），即通过改变标签天线上的负载来调制读卡器发射的载波场。

接收部分的主要功能包括：

信号接收与滤波： 天线接收到来自标签的微弱负载调制信号。这些信号首先通过天线匹配网络，然后进入MFRC522的接收输入端。芯片内部的滤波器用于滤除带外噪声，只保留13.56MHz载波及其边带信号。
放大与增益控制： 接收到的信号非常微弱，需要经过多级低噪声放大器进行放大。

RFCfgReg (0x26) 中的 RxGain 位： 可以配置接收器的增益。适当的增益设置可以确保在不同读写距离和标签类型下都能获得良好的信号质量。增益过低可能导致无法读取标签，增益过高则可能放大噪声，导致误读。

解调与解码： 放大后的射频信号被解调，提取出标签发送的基带数据信号。MFRC522支持ISO/IEC 14443 A协议中规定的曼彻斯特编码或修改的米勒编码解码。

RxModeReg (0x13)： 此寄存器用于配置接收器的调制方式和波特率，确保与标签的通信协议匹配。

CRC校验： 解码后的数据会经过内部的CRC协处理器进行校验，确保数据完整性。

ErrorReg (0x06) 中的 CRC_Err 位： 如果CRC校验失败，此位将被置位，指示数据传输错误。

FIFO缓存： 接收到的有效数据会被存储到内部的256字节FIFO缓冲区中，等待微控制器读取。

接收部分的性能同样关键。高质量的接收器可以提高抗干扰能力，增加有效读卡距离，并减少数据错误率。

天线匹配 (Antenna Matching)

MFRC522的射频性能在很大程度上取决于外部天线的质量和其与芯片之间的匹配电路。天线通常是一个平面线圈，它与匹配电路一起构成一个LC谐振回路，谐振频率精确地设置在13.56MHz。

匹配电路的作用：

阻抗匹配： 将天线的阻抗与MFRC522的射频输出/输入阻抗（通常为50欧姆）进行匹配，以确保最大功率传输，减少信号反射，从而提高读写距离和效率。
谐振： 使天线电路在13.56MHz处发生谐振，从而在天线上产生强大的交变磁场，用于与RFID标签通信。
滤波： 匹配电路通常也包含滤波功能，滤除不需要的谐波和噪声。

天线设计考虑：

线圈尺寸和匝数： 决定天线的电感值。应根据具体的应用场景（如读卡距离、物理空间限制）来选择。
Q值（品质因数）： 高Q值的天线具有更窄的带宽和更高的场强，但对频率漂移更敏感。
寄生电容和电感： PCB布局和走线会引入寄生参数，影响天线的谐振特性，因此需要精心设计。
屏蔽： 避免天线附近有大量金属物体，因为金属会吸收射频能量，导致读卡距离缩短或性能下降。
元器件选择： 匹配电路中的电容和电感应选择高Q值、低损耗的RF专用元器件。

MFRC522的数据手册通常会提供一个推荐的天线匹配电路示例，开发者可以以此为基础，根据实际天线的参数进行调整和优化。通过阻抗分析仪（如矢量网络分析仪）对天线进行测试和调优，可以确保最佳的射频性能。

电源管理与时钟

MFRC522的电源管理和时钟系统设计对于确保芯片的稳定运行、降低功耗以及实现精确的通信时序至关重要。

电源管理

MFRC522通常工作在3.3V直流电源下，通过VCC引脚供电。良好的电源供应是芯片正常工作的基础。

电源退耦： 在VCC引脚附近放置多个退耦电容是标准做法，这对于高频数字和射频电路尤为重要。

小容量陶瓷电容（例如100nF或1uF）： 用于滤除高频噪声和提供瞬时电流，应尽可能靠近VCC引脚放置。
大容量电解电容或钽电容（例如10uF或47uF）： 用于滤除低频噪声和提供储能，确保电源的稳定性。

低功耗模式： MFRC522支持多种低功耗模式，以适应不同的应用需求，特别是电池供电的便携式设备。

空闲模式 (Idle Mode)： 通过将CommandReg寄存器设置为0x00进入。在这种模式下，射频场关闭，大部分内部模块停止工作，但数字部分仍保持激活状态，可以响应主机命令。功耗较低。
软掉电模式 (Soft Power-down)： 通过CommandReg写入SoftReset命令后，芯片进入一种低功耗状态，但内部寄存器的值被保留。在某些特定的命令（如任何发送命令）下可以退出。功耗非常低。
硬掉电模式 (Hard Power-down)： 通过将RST引脚拉低来进入。芯片完全复位，所有内部寄存器都回到默认值。这是最低功耗状态，但需要完全重新初始化芯片。

在实际应用中，可以通过智能地切换这些模式来优化系统的整体能耗。例如，在没有RFID标签在场时，可以将MFRC522置于软掉电模式，当检测到潜在标签存在时（例如通过外部感应器），再唤醒芯片进行通信。

时钟系统

MFRC522的时钟系统为芯片内部的所有数字电路和射频模块提供精确的时钟信号。芯片支持外部晶体振荡器作为主时钟源。

外部晶体振荡器： MFRC522通常需要连接一个精确的13.56MHz晶体振荡器到XTAL1和XTAL2引脚。这个频率不仅是射频载波的基频，也是芯片内部数字逻辑和定时器的参考频率。

晶体负载电容： 为了使晶体振荡器正常工作并产生精确的13.56MHz频率，通常需要并联两个小容量的负载电容（例如22pF）到XTAL1和XTAL2引脚以及地线之间。这些电容的值需要根据晶体的具体规格进行调整，以确保谐振频率的精度。

内部PLL（锁相环）： MFRC522内部集成了一个PLL电路。它使用外部的13.56MHz晶体作为参考，生成芯片内部工作所需的更高频率时钟（例如27.12MHz或54.24MHz）以及射频载波频率。PLL的存在确保了内部时钟的稳定性和准确性，这对于精确的位定时和协议实现至关重要。
时钟配置寄存器：

DivReg (Divider Register, 地址：0x3C)： 这个寄存器可能包含时钟分频器的配置位，用于控制内部模块的时钟速度。
ClockQReg (Clock Queue Register, 地址：0x3D)： 这个寄存器可能与时钟相关的事件队列或同步有关。

时钟的重要性：

射频载波精度： 13.56MHz载波频率的精度直接影响到与RFID标签的通信可靠性。任何频率偏差都可能导致通信失败或性能下降。
位定时同步： 在串行通信（如SPI）和RFID协议（如ISO/IEC 14443 A的位编码）中，精确的位定时是实现数据正确传输的关键。MFRC522的时钟系统确保了这些时序的准确性。
定时器操作： 芯片内部的定时器（用于超时控制、延时等）也依赖于精确的时钟源。

在设计MFRC522系统时，除了遵循推荐的晶体和负载电容连接方式外，还需要注意PCB布局，尽量缩短晶体和负载电容到芯片引脚的走线长度，并远离噪声源，以减少电磁干扰对时钟信号的影响。

工作模式与流程

MFRC522芯片支持多种工作模式，并且与RFID标签的交互遵循ISO/IEC 14443 A协议定义的一系列标准流程。理解这些模式和流程对于正确编程和实现RFID读写功能至关重要。

工作模式 (Operating Modes)

MFRC522的主要工作模式可以通过向CommandReg寄存器写入不同的命令来控制：

空闲模式 (Idle Mode)：

通过写入0x00到CommandReg进入。
这是芯片的默认或待机模式。在空闲模式下，MFRC522不执行任何操作，射频场通常是关闭的，但芯片处于可被主机命令唤醒的状态。
适用于当没有标签在场或不需要进行通信时的低功耗状态。

发送模式 (Transmit Mode)：

通过写入Transmit (0x04) 命令到CommandReg进入。
此模式下，MFRC522将FIFO缓冲区中的数据通过射频天线发送出去。发送完成后，芯片通常会自动切换回空闲模式或等待接收。
通常用于单向数据发送，例如发送一个简单的指令。

接收模式 (Receive Mode)：

通过写入Receive (0x08) 命令到CommandReg进入。
此模式下，MFRC522使能射频接收器，等待来自标签的应答信号。芯片会持续监听射频场，并在接收到有效数据时将其存储到FIFO缓冲区。
接收模式通常与发送模式配合使用，形成半双工通信。

发送并接收模式 (Transceive Mode)：

通过写入Transceive (0x0C) 命令到CommandReg进入。
这是最常用的通信模式。MFRC522首先将FIFO中的数据发送出去，然后自动切换到接收模式，等待标签的应答。在此模式下，可以设置一个定时器来限制等待应答的时间，防止无限期等待。
适用于需要双向数据交换的场景，例如寻卡、认证、读写数据等。

MIFARE认证模式 (MFAuthent Mode)：

通过写入MFAuthent (0x0E) 命令到CommandReg进入。
此模式专门用于执行MIFARE Classic标签的认证过程。MFRC522会处理密钥交换、加密握手等复杂的认证步骤，以建立安全通信通道。
认证成功后，后续的数据读写操作才能进行加密传输。

软复位模式 (SoftReset Mode)：

通过写入SoftReset (0x0F) 命令到CommandReg进入。
芯片会进行软件复位，大部分寄存器（除了CommandReg本身）都会被初始化为默认值，FIFO缓冲区也会被清空。这是一种便捷的重新初始化芯片的方式，无需硬件复位。

卡片操作流程 (Card Operation Flow)

与ISO/IEC 14443 A型标签的通信通常遵循以下标准流程，这些流程由一系列命令和应答组成：

寻卡 (Request, Type A Command: REQA / WUPA)：

目的： 检测射频场内是否存在ISO/IEC 14443 A型兼容的标签，并使之进入就绪状态。
REQA (Request standard Type A)： 当读卡器发送REQA命令时，所有处于空闲状态的Type A标签都会响应，返回一个ATQA（Answer To Request Type A）值，这是一个2字节的应答，包含标签类型和防冲突功能的信息。
WUPA (Wake-Up Type A)： 类似于REQA，但可以唤醒已经进入“HALT”状态（停止）的标签。
MFRC522操作： 将REQA/WUPA命令（通常是0x26或0x52）写入FIFO，然后执行Transceive命令。接收到ATQA后，可以从FIFO读取。

防冲突 (Anticollision, Type A Command: SEL_CL1, SEL_CL2, SEL_CL3)：

目的： 当多个标签同时进入读卡器射频场时，通过防冲突算法逐一识别出每个标签的唯一序列号（UID）。ISO/IEC 14443 A采用位冲突检测和逐位仲裁机制。
选择层级： UID通常是4、7或10字节长，防冲突分层进行，例如选择层级1（Select Cascade Level 1）用于识别UID的第一部分。
MFRC522操作： MFRC522内部自动处理大部分防冲突逻辑。读卡器发送SEL_CLx命令，标签会响应其UID的一部分。如果发生冲突，MFRC522的CollReg寄存器会指示冲突发生的位位置，读卡器根据此信息继续发送命令以解决冲突，直到识别出完整的UID。

选卡 (Select, Type A Command: SEL_CLx 带UID)：

目的： 在识别出完整的UID后，读卡器发送一个带有完整UID的SEL_CLx命令，将目标标签从“就绪”状态转换到“激活”状态（Selected）。
MFRC522操作： 将UID和选择命令写入FIFO，执行Transceive命令。标签会响应SAK（Select Acknowledge）值，表明其已进入激活状态。

认证 (Authenticate, MIFARE Specific)：

目的： 对于MIFARE Classic等具有内存加密保护的标签，在读写其特定扇区的数据之前，必须进行认证。认证过程涉及读卡器和标签之间的密钥交换和加密握手，以验证读卡器是否拥有访问该扇区的权限。
密钥类型： MIFARE Classic有A密钥和B密钥，每个扇区可以配置两个密钥。
认证块： 认证通常针对某个扇区的第一个数据块（例如0块），认证成功后，该扇区的所有块都可以进行加密读写。
MFRC522操作：

将MIFARE认证命令（例如PCD_AUTHENT），密钥类型（A或B），块地址和6字节的密钥写入FIFO。
执行MFAuthent命令。
MFRC522会自动处理认证协议，成功后内部的加密单元被激活。

读块 (Read Block, MIFARE Specific)：

目的： 从标签的某个数据块读取数据。一个块通常是16字节。
MFRC522操作：

将PCD_READ命令和要读取的块地址写入FIFO。
执行Transceive命令。
如果认证成功且权限允许，标签会返回16字节的数据，这些数据会被MFRC522接收并存储到FIFO中，供微控制器读取。

写块 (Write Block, MIFARE Specific)：

目的： 将数据写入标签的某个数据块。
MFRC522操作：

将PCD_WRITE命令和要写入的块地址写入FIFO。
执行Transceive命令。
MFRC522会收到标签的ACK。
将16字节的待写入数据写入FIFO。
再次执行Transceive命令。
标签会返回ACK表示写入成功。

加值/减值 (Increment/Decrement, MIFARE Specific)：

目的： 针对MIFARE Classic标签中作为“值块”的特定数据块进行原子性的加值或减值操作。这些操作通常用于电子钱包或票务系统，确保金额操作的完整性。
MFRC522操作： 类似于读写块，但使用特定的加值/减值命令（PCD_INCREMENT / PCD_DECREMENT）和传输数据。

停止 (Halt, Type A Command: HLTA)：

目的： 将已激活的标签置于“停止”状态，使其不再响应寻卡（REQA）命令，但仍可被唤醒（WUPA）命令激活。这对于在多卡环境中暂时屏蔽某个已处理的标签非常有用。
MFRC522操作： 将HLTA命令写入FIFO，执行Transceive命令。

掌握这些工作模式和操作流程，是成功开发基于MFRC522的RFID应用的关键。在实际编程中，通常会封装一系列函数来抽象这些底层操作，提供更易用的API。

典型应用电路

MFRC522芯片的高度集成性使得其外围电路相对简单，主要包括电源、时钟、通信接口以及射频天线匹配电路。以下是一个基于SPI接口的典型应用电路概述：

SPI 连接方式 (SPI Connection)

如前所述，SPI是MFRC522最常用和推荐的接口。以下是MFRC522与微控制器（如Arduino、STM32等）通过SPI连接的典型引脚对应关系：

MFRC522 RST (Pin 3) Microcontroller GPIO (例如，Arduino的D9，用于复位MFRC522)
MFRC522 IRQ (Pin 4) rightarrowMicrocontroller External Interrupt Pin (可选，如果需要中断驱动，例如Arduino的D2或D3)
MFRC522 MISO (Pin 5) rightarrowMicrocontroller MISO (主设备输入，从设备输出)
MFRC522 MOSI (Pin 6) rightarrowMicrocontroller MOSI (主设备输出，从设备输入)
MFRC522 SCK (Pin 7) rightarrowMicrocontroller SCK (串行时钟)
MFRC522 NSS (Pin 9) rightarrowMicrocontroller GPIO (例如，Arduino的D10，作为片选信号CS)
MFRC522 VCC (Pin 1) rightarrow 3.3V Power Supply
MFRC522 GND (Pin 2, 8, 14, 20) rightarrow Ground
MFRC522 XTAL1 (Pin 18) & XTAL2 (Pin 19) rightarrow13.56MHz Crystal Oscillator with Load Capacitors (通常是两个22pF电容，具体值根据晶体规格确定)
MFRC522 EA (Pin 10) & EB (Pin 11) rightarrow Antenna Matching Network & Antenna
MFRC522 AUX1 (Pin 12) & AUX2 (Pin 13) rightarrowDecoupling Capacitors (通常是1nF或2.2nF的陶瓷电容，连接到地，用于射频部分的滤波和稳定性)
MFRC522 AD0 (Pin 21) & AD1 (Pin 22) rightarrowGND (配置为SPI模式)

关键组件和考虑：

电源滤波： 在VCC引脚附近必须放置退耦电容（100nF陶瓷电容和10uF电解电容），以滤除电源噪声并提供稳定的直流电源。
晶体振荡器： 13.56MHz晶体振荡器及其匹配电容（通常为22pF）是提供稳定时钟源的关键。这些元器件应尽可能靠近MFRC522引脚放置，并避免与噪声源接近。
上拉电阻： SPI通信线通常不需要外部上拉电阻，因为微控制器和MFRC522内部通常已包含。但对于I2C模式，SDA和SCL线必须通过上拉电阻（通常4.7k$Omega$）连接到VCC。
接口选择引脚 (AD0, AD1)： 确保这些引脚根据所需的接口模式正确连接（如SPI模式下均接GND）。

天线设计考虑 (Antenna Design Considerations)

天线是射频前端的关键组成部分，其性能直接影响读写距离和稳定性。MFRC522数据手册通常会提供一个推荐的天线匹配电路。

基本天线匹配电路：

一个典型的13.56MHz天线匹配电路是一个LC谐振网络，它将天线的感性阻抗与MFRC522的射频输出阻抗进行匹配。

天线线圈 (L_antenna)： 通常是PCB上印刷的线圈，其电感值和Q值会影响读写性能。
谐振电容 (C_res)： 与天线线圈并联，使天线回路在13.56MHz处谐振。其值需要精确计算和调整。
匹配电容 (C_match_1, C_match_2)： 这些电容用于将天线回路的阻抗变换到MFRC522射频输出的50$Omega$阻抗。
限流电阻 (R_series)： 有时会串联一个小电阻（如1$Omega$），用于阻抗调整和保护。

设计和调试天线的注意事项：

谐振频率： 确保整个天线回路的谐振频率精确在13.56MHz。可以使用矢量网络分析仪（VNA）进行测量和调整。
Q值： 天线回路的Q值越高，场强越强，读写距离越远，但带宽越窄。需要根据应用需求进行权衡。
PCB布局： 天线线圈应尽可能远离数字电路和高频噪声源。天线走线应宽阔且对称。
环境影响： 天线附近（特别是天线线圈内部或紧贴天线的地方）不应有大量金属或水，因为它们会吸收射频能量，导致读卡距离缩短。
天线尺寸： 根据应用空间和所需的读卡距离选择合适的天线尺寸。尺寸越大，通常读卡距离越远，但对环境干扰也更敏感。
组件选择： 匹配电路中的电容和电感应选用高Q值、低ESR（等效串联电阻）的射频专用元器件，以减少能量损耗。

通过精心设计和调优，可以使MFRC522发挥出最佳的射频性能。

软件编程指南

MFRC522的软件编程主要涉及与微控制器通过SPI、I2C或UART接口进行寄存器读写操作，并根据ISO/IEC 14443 A协议实现与RFID标签的通信。由于SPI接口最为常用，这里主要以SPI为例进行说明。

初始化 (Initialization)

在使用MFRC522之前，需要对其进行初始化，包括硬件复位和寄存器配置。

硬件复位：

将RST引脚拉低（例如100ms），然后拉高。
或者向CommandReg寄存器写入SoftReset命令（0x0F），等待芯片完成复位。复位完成后，CommandReg应该变为0x00。

SPI接口初始化：

在微控制器端初始化SPI接口，设置为主模式，时钟频率，数据位序（通常MSB优先），SPI模式（MFRC522支持Mode0和Mode3）。
拉高MFRC522的NSS（片选）引脚，确保MFRC522处于非选中状态。

MFRC522寄存器配置：

禁止天线驱动： 暂时关闭天线，防止在配置过程中产生干扰。通常通过TxControlReg寄存器来实现。
设置定时器： 配置TModeReg、TPrescalerReg、TReloadRegH/L，设置通信超时等。
设置射频参数： 配置TxModeReg、RxModeReg、TxASKReg、RFCfgReg等寄存器，设置调制方式、波特率、接收增益、ASK调制深度等。这些参数需要根据RFID标签的类型和实际环境进行调优。
清空FIFO： 确保FIFO缓冲区是空的，通过FIFOLevelReg清空或执行NoCmdChange命令。
使能中断： 如果使用中断机制，配置CommIEnReg使能所需的中断源。
开启天线驱动： 通过TxControlReg寄存器开启射频发射器（RFOn位），使能13.56MHz射频场。

示例（伪代码）：

void MFRC522_Init() {
    // 1. 硬件复位MFRC522
    MFRC522_RST_LOW();  // 拉低RST引脚
    delay_ms(100);      // 延时
    MFRC522_RST_HIGH(); // 拉高RST引脚
    delay_ms(100);      // 延时等待复位完成

    // 或者软件复位：
    // MFRC522_WriteReg(CommandReg, SoftReset);
    // while (MFRC522_ReadReg(CommandReg) != Idle) { /* 等待复位完成 */ }

    // 2. SPI接口初始化（微控制器侧）
    SPI_Init(); // 初始化微控制器的SPI外设

    // 3. MFRC522寄存器配置
    MFRC522_WriteReg(TxModeReg, 0x00); // 正常发送
    MFRC522_WriteReg(RxModeReg, 0x00); // 正常接收
    MFRC522_WriteReg(TxASKReg, 0x40);  // 100% ASK调制
    MFRC522_WriteReg(ModeReg, 0x3D);   // MIFARE协议，CRC预置

    // 配置定时器 (例如，设置超时时间为25ms)
    MFRC522_WriteReg(TModeReg, 0x8D); // 自动递减，TAuto=1，TPrescaler_Hi = 0x08
    MFRC522_WriteReg(TPrescalerReg, 0x3E); // TPrescaler = 0x083E (2110)
    MFRC522_WriteReg(TReloadRegL, 0xE8);  // TReload = 0x03E8 (1000)
    MFRC522_WriteReg(TReloadRegH, 0x03);

    // 清空中断标志位
    MFRC522_WriteReg(CommIEnReg, 0x7F); // 使能所有中断
    MFRC522_WriteReg(CommIRqReg, 0x7F); // 清除所有中断标志

    // 开启天线驱动 (射频场)
    MFRC522_AntennaOn();
}

void MFRC522_AntennaOn() {
    uint8_t temp = MFRC522_ReadReg(TxControlReg);
    if (!(temp & 0x03)) { // 检查Tx1CW和Tx2CW是否已开启
        MFRC522_WriteReg(TxControlReg, temp | 0x03); // 开启天线驱动Tx1/Tx2
    }
}

void MFRC522_AntennaOff() {
    uint8_t temp = MFRC522_ReadReg(TxControlReg);
    MFRC522_WriteReg(TxControlReg, temp & (~0x03)); // 关闭天线驱动
}

// SPI读写寄存器函数示例
uint8_t MFRC522_ReadReg(uint8_t reg_addr) {
    uint8_t value;
    MFRC522_NSS_LOW(); // 拉低片选
    SPI_Transfer( (reg_addr << 1) | 0x80 ); // 发送读命令和寄存器地址
    value = SPI_Transfer(0x00); // 发送虚拟字节并读取数据
    MFRC522_NSS_HIGH(); // 拉高片选
    return value;
}

void MFRC522_WriteReg(uint8_t reg_addr, uint8_t value) {
    MFRC522_NSS_LOW(); // 拉低片选
    SPI_Transfer( (reg_addr << 1) & 0x7E ); // 发送写命令和寄存器地址
    SPI_Transfer(value); // 发送数据
    MFRC522_NSS_HIGH(); // 拉高片选
}

// SPI传输函数（需要根据具体微控制器实现）
uint8_t SPI_Transfer(uint8_t data) {
    // 将数据通过SPI发送出去，并接收返回的数据
    // ... 具体实现依赖于微控制器的SPI库
    return received_data;
}

命令发送与接收 (Command Sending and Receiving)

与MFRC522进行数据交互的核心是向FIFO缓冲区写入数据，然后执行相应的命令，并从FIFO读取应答数据。

发送数据到FIFO：

使用MFRC522_WriteReg(FIFODataReg, data)函数将要发送的数据逐字节写入FIFO。

执行命令：

向CommandReg寄存器写入相应的命令字（如Transceive, MFAuthent等）。

等待命令完成：

可以通过轮询CommIRqReg寄存器（检查TxIRq, RxIRq, IdleIRq, ErrIRq等标志位）来判断命令是否执行完成。
如果使用中断，则等待中断发生。
设置一个定时器超时机制，防止MFRC522无响应时程序死循环。

从FIFO读取数据：

如果命令是接收数据的（如Transceive），则在命令完成后，从FIFODataReg寄存器逐字节读取接收到的数据。
读取前可以通过FIFOLevelReg获取FIFO中数据的字节数。

检查错误：

在每次命令执行后，都应该读取ErrorReg寄存器，检查是否有错误发生，如CRC错误、碰撞错误、缓冲区溢出等。

示例（伪代码）：

// 执行MFRC522命令并进行数据收发
// command: MFRC522命令
// send_data: 指向待发送数据的指针
// send_len: 待发送数据的长度
// recv_data: 指向接收数据缓冲区的指针
// recv_len: 指向接收数据长度的指针
// timeout_ms: 等待超时时间 (毫秒)
int MFRC522_Command(uint8_t command, uint8_t* send_data, uint8_t send_len,
                    uint8_t* recv_data, uint8_t* recv_len, uint16_t timeout_ms) {
    int status = -1; // 默认失败
    uint8_t irq_reg = 0x00;
    uint8_t fifo_level = 0;
    uint32_t start_time = get_current_time_ms(); // 获取当前时间

    // 清空中断标志位和FIFO
    MFRC522_WriteReg(CommIEnReg, 0x7F); // 使能所有中断
    MFRC522_WriteReg(CommIRqReg, 0x7F); // 清除所有中断标志
    MFRC522_WriteReg(FIFOLevelReg, 0x80); // 清空FIFO

    // 写入待发送数据到FIFO
    for (int i = 0; i < send_len; i++) {
        MFRC522_WriteReg(FIFODataReg, send_data[i]);
    }

    // 执行命令
    MFRC522_WriteReg(CommandReg, command);

    // 如果是Transceive命令，则启动发送
    if (command == Transceive) {
        MFRC522_WriteReg(BitFramingReg, 0x80); // 启动发送
    }

    // 等待命令完成或超时
    while (1) {
        irq_reg = MFRC522_ReadReg(CommIRqReg); // 读取中断状态
        if (irq_reg & (RxIRq | IdleIRq | ErrIRq | CollIRq)) { // 检查接收、空闲、错误、碰撞中断
            break;
        }
        if ((get_current_time_ms() - start_time) > timeout_ms) { // 超时判断
            status = -2; // 超时错误
            break;
        }
    }

    // 停止发送（如果Transceive命令发出）
    MFRC522_WriteReg(BitFramingReg, MFRC522_ReadReg(BitFramingReg) & (~0x80));

    // 检查错误
    if (MFRC522_ReadReg(ErrorReg) & (BufferOvfl | CollErr | CRC_Err | ParityErr | ProtocolErr)) {
        status = -3; // 通信错误
    } else if (irq_reg & RxIRq) { // 接收完成
        status = 0; // 成功
        fifo_level = MFRC522_ReadReg(FIFOLevelReg); // 获取FIFO中数据长度
        if (fifo_level > *recv_len) { // 如果接收到的数据超出缓冲区大小
            fifo_level = *recv_len; // 截断
        }
        for (int i = 0; i < fifo_level; i++) {
            recv_data[i] = MFRC522_ReadReg(FIFODataReg); // 从FIFO读取数据
        }
        *recv_len = fifo_level;
    } else if (irq_reg & IdleIRq) { // 空闲中断，可能没有标签响应
        status = -4; // 无响应
    }

    MFRC522_WriteReg(CommandReg, Idle); // 返回空闲模式

    return status;
}

MFRC522库函数示例 (MFRC522 Library Function Examples)

在实际项目中，通常会构建一个MFRC522库，封装上述底层操作，提供更高级别的API，以便于开发。

// 定义MFRC522命令常量
#define PCD_IDLE                0x00
#define PCD_AUTHENT             0x0E
#define PCD_TRANSCEIVE          0x0C
#define PCD_READ                0x30
#define PCD_WRITE               0xA0
#define PCD_INCREMENT           0xC0
#define PCD_DECREMENT           0xC2
#define PCD_RESTORE             0xC4
#define PCD_TRANSFER            0xC6
#define PCD_HALT                0x50

// 定义MFRC522寄存器地址常量 (部分)
#define CommandReg              0x01
#define CommIEnReg              0x02
#define CommIRqReg              0x04
#define ErrorReg                0x06
#define FIFODataReg             0x06
#define FIFOLevelReg            0x0A
#define TxModeReg               0x12
#define RxModeReg               0x13
#define TxASKReg                0x15
#define TxControlReg            0x14
#define TModeReg                0x2A
#define TPrescalerReg           0x2B
#define TReloadRegL             0x2D
#define TReloadRegH             0x2C
#define CollReg                 0x0E
#define BitFramingReg           0x0D
#define ModeReg                 0x11
// ...更多寄存器定义

// 定义MIFARE命令常量
#define PICC_REQIDL             0x26    // 寻空闲卡
#define PICC_REQALL             0x52    // 寻所有卡
#define PICC_ANTICOLL           0x93    // 防冲突
#define PICC_SELECT             0x93    // 选卡
#define PICC_AUTHENT1A          0x60    // 认证A密钥
#define PICC_AUTHENT1B          0x61    // 认证B密钥

// 寻卡函数 (REQA)
int MFRC522_Request(uint8_t req_mode, uint8_t* tag_type) {
    int status;
    uint8_t send_data[1];
    uint8_t recv_data[2];
    uint8_t recv_len = 2;

    MFRC522_WriteReg(BitFramingReg, 0x07); // 发送7位
    send_data[0] = req_mode; // PICC_REQIDL 或 PICC_REQALL

    status = MFRC522_Command(PCD_TRANSCEIVE, send_data, 1, recv_data, &recv_len, 200);

    if (status == 0 && recv_len == 2) {
        tag_type[0] = recv_data[0];
        tag_type[1] = recv_data[1];
        return 0; // 成功
    }
    return -1; // 失败
}

// 防冲突和选卡函数
// uid_out: 存储UID的缓冲区
// uid_len_out: 存储UID长度的指针
int MFRC522_AnticollSelect(uint8_t* uid_out, uint8_t* uid_len_out) {
    int status;
    uint8_t i;
    uint8_t uid_buffer[9]; // UID最大10字节，这里考虑4或7字节
    uint8_t uid_bits;
    uint8_t valid_bits;
    uint8_t command[2];
    uint8_t recv_data[10];
    uint8_t recv_len;

    // 清空UID
    for (i = 0; i < 9; i++) uid_buffer[i] = 0;

    // 防冲突级联循环
    uint8_t cascade_level = PICC_ANTICOLL; // 级联层级1
    uid_bits = 0;
    while (1) {
        if (uid_bits >= 32) { // UID至少4字节
            command[0] = cascade_level;
            command[1] = PICC_SELECT; // 选卡命令
        } else {
            command[0] = cascade_level;
            command[1] = PICC_ANTICOLL; // 防冲突命令
        }

        // 发送命令
        MFRC522_WriteReg(BitFramingReg, (uid_bits % 8)); // 帧信息
        status = MFRC522_Command(PCD_TRANSCEIVE, command, 2, recv_data, &recv_len, 200);

        if (status != 0) return -1; // 通信失败

        // 处理冲突和UID
        // ... 此处省略复杂的防冲突逻辑，通常需要处理CollReg和BitFramingReg
        // ... 以及位仲裁和UID组合

        // 假设成功获取到UID，跳出循环
        // 例如：对于4字节UID，如果recv_len = 5 (4字节UID + BCC)
        // 简单示例，实际需要完整处理防冲突协议
        if (recv_len == 5) {
            for(i=0; i<4; i++) {
                uid_out[i] = recv_data[i];
            }
            *uid_len_out = 4;
            return 0; // 成功
        } else if (recv_len == 8) { // 7字节UID (CT + 3字节UID1 + BCC1 + 3字节UID2 + BCC2)
            // ... 组合UID逻辑
            *uid_len_out = 7;
            return 0;
        }

        // 如果没有收到完整的UID，或者发生级联，继续循环
        // ...
    }
}

// MIFARE认证函数
// auth_mode: 认证模式 (PICC_AUTHENT1A 或 PICC_AUTHENT1B)
// block_addr: 认证的块地址
// sector_key: 密钥 (6字节)
// uid: 标签UID (4或7字节)
int MFRC522_Authenticate(uint8_t auth_mode, uint8_t block_addr, uint8_t* sector_key, uint8_t* uid) {
    uint8_t send_data[12]; // 命令 + 块地址 + 密钥 + UID
    uint8_t recv_data[1];
    uint8_t recv_len = 1;

    send_data[0] = auth_mode;
    send_data[1] = block_addr;
    for (int i = 0; i < 6; i++) { // 6字节密钥
        send_data[i + 2] = sector_key[i];
    }
    for (int i = 0; i < 4; i++) { // 4字节UID (如果7字节UID，需要调整)
        send_data[i + 8] = uid[i];
    }

    return MFRC522_Command(PCD_AUTHENT, send_data, 12, recv_data, &recv_len, 200);
}

// 读数据块函数
// block_addr: 块地址
// read_data: 存储读取数据的缓冲区 (16字节)
int MFRC522_ReadBlock(uint8_t block_addr, uint8_t* read_data) {
    int status;
    uint8_t send_data[2];
    uint8_t recv_data_buffer[18]; // 16字节数据 + 2字节CRC
    uint8_t recv_len = 18;

    send_data[0] = PCD_READ;
    send_data[1] = block_addr;

    status = MFRC522_Command(PCD_TRANSCEIVE, send_data, 2, recv_data_buffer, &recv_len, 200);

    if (status == 0 && recv_len == 18) {
        for (int i = 0; i < 16; i++) {
            read_data[i] = recv_data_buffer[i];
        }
        return 0; // 成功
    }
    return -1; // 失败
}

// 写数据块函数
// block_addr: 块地址
// write_data: 待写入数据 (16字节)
int MFRC522_WriteBlock(uint8_t block_addr, uint8_t* write_data) {
    int status;
    uint8_t send_data[2]; // 命令 + 块地址
    uint8_t ack_recv[1];
    uint8_t ack_len = 1;

    send_data[0] = PCD_WRITE;
    send_data[1] = block_addr;

    // 先发送写命令和地址
    status = MFRC522_Command(PCD_TRANSCEIVE, send_data, 2, ack_recv, &ack_len, 200);
    if (status != 0 || ack_recv[0] != 0x0A) return -1; // 未收到ACK或ACK错误

    // 再发送16字节数据
    status = MFRC522_Command(PCD_TRANSCEIVE, write_data, 16, ack_recv, &ack_len, 200);
    if (status != 0 || ack_recv[0] != 0x0A) return -1; // 未收到ACK或ACK错误

    return 0; // 成功
}

注意事项：

错误处理： 软件中必须包含完善的错误处理机制，检查MFRC522的错误寄存器（ErrorReg），并根据错误类型采取相应措施。
超时机制： 在等待MFRC522响应时，务必引入超时机制，防止程序陷入无限等待。
MIFARE协议细节： MIFARE Classic的防冲突、选卡和认证过程相对复杂，涉及到位操作、CRC计算和密钥管理。实际编程中需要严格遵循协议规范。
SPI/I2C/UART底层驱动： 确保微控制器端的SPI/I2C/UART底层驱动是稳定可靠的。
功耗管理： 在不进行读写操作时，可以将MFRC522切换到低功耗模式，以延长电池寿命。

通过以上指南和示例，开发者可以逐步构建起MFRC522的软件驱动，实现各种RFID应用功能。

封装信息

MFRC522芯片通常采用**HVQFN24（Heat-sinked Quad Flat No-leads）**封装。这是一种紧凑型、无引脚的表面贴装封装，具有出色的热性能，适用于对尺寸和热管理有要求的应用。

HVQFN24封装特点：

引脚数量： 24个引脚。
封装尺寸： 典型的尺寸可能是4x4mm或5x5mm，具体尺寸需参考NXP的官方数据手册。
无引脚设计： 引脚是封装底部的焊盘，通过回流焊连接到PCB。这种设计减少了封装的占地面积，并缩短了引脚长度，有助于提高高频性能。
散热焊盘（Exposed Pad）： HVQFN封装通常在底部有一个裸露的金属焊盘，可以直接连接到PCB的地平面或散热铜箔，以提高芯片的散热效率。这对于MFRC522这种在射频工作时可能产生一定热量的芯片非常重要。在PCB设计中，这个散热焊盘通常需要连接到地，并打上多个过孔（via）以导热到PCB内部的地平面。
优点：

尺寸小巧： 适合紧凑型产品设计。
热性能好： 裸露焊盘有助于散热。
寄生参数低： 无引线设计减少了引脚的电感和电容，有利于高频性能。
可靠性高： 良好的热管理有助于提升芯片的长期可靠性。

缺点：

焊接难度： 无引脚封装的焊接需要专业的设备和技术，不适合手工焊接。需要使用回流焊。
检查困难： 焊点位于封装底部，肉眼检查困难，通常需要X射线检查。

封装引脚示意图（概念性）：

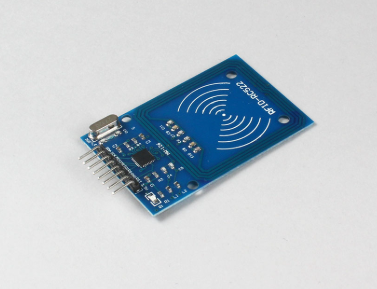

在实际应用中，采购MFRC522模块时，通常会得到一个包含了MFRC522芯片、晶体振荡器、天线匹配电路和天线的小型PCB模块，这简化了开发者的硬件设计和焊接工作。但对于需要定制PCB或大规模生产的应用，理解HVQFN24封装及其焊接要求是必要的。

使用注意事项

为了确保MFRC522芯片的稳定工作、最佳性能和长寿命，在使用过程中需要注意以下几个方面：

电源稳定性：

电压范围： 严格按照数据手册规定的供电电压范围（通常为3.3V）供电。过高或过低的电压都可能导致芯片工作异常或损坏。
电源噪声： MFRC522是射频芯片，对电源噪声非常敏感。务必在VCC引脚附近放置足量的退耦电容（100nF和10uF等），以滤除高频和低频噪声，提供一个干净、稳定的电源。电源走线应尽可能短而粗。
瞬态电流： 在射频发射期间，芯片可能需要较大的瞬态电流，因此电源应具备足够的电流供应能力。

时钟源精度：

晶体选择： 必须使用精确的13.56MHz晶体振荡器。晶体质量（Q值、ESR）和负载电容（C_load）的选择会直接影响谐振频率的精度和稳定性，进而影响通信性能。
布局： 晶体及其负载电容应放置在MFRC522的XTAL1和XTAL2引脚附近，走线应尽量短，并远离高频噪声源，以减少干扰。

射频天线设计与匹配：

天线线圈应远离数字电路和其他噪声源。
天线走线应宽阔，以降低电阻和提高Q值。
天线线圈下方不应有地平面或其他金属层，否则会严重影响性能。
避免天线附近有大量金属物体或水，它们会吸收射频能量。

谐振频率： 天线回路必须精确谐振在13.56MHz。使用矢量网络分析仪（VNA）进行测量和调优是推荐的做法。
阻抗匹配： 确保天线阻抗与MFRC522的射频输出阻抗正确匹配，以最大化功率传输和读写距离。
PCB布局：
元器件选择： 天线匹配电路中的电容和电感应选用高Q值、低ESR的射频专用元器件。

通信接口连接：

引脚配置： 确保AD0和AD1引脚根据所需的SPI、I2C或UART模式正确连接。
信号完整性： SPI/I2C/UART信号线的走线应尽量短，避免与其他信号线交叉，减少串扰。对于长距离通信，可能需要考虑信号缓冲或更低速率。
上拉电阻： 如果使用I2C模式，务必为SDA和SCL线添加合适的外部上拉电阻。

软件编程：

协议遵循： 严格遵循ISO/IEC 14443 A和MIFARE协议规范。尤其是在防冲突、认证、读写数据块时，协议的每个步骤和返回值的处理都至关重要。
错误处理： 实现完善的错误检测和处理机制，例如检查MFRC522的ErrorReg寄存器，处理超时、碰撞、CRC错误等情况。
超时机制： 在所有需要等待MFRC522响应或标签应答的命令中，都应设置超时机制，防止程序卡死。
低功耗管理： 在不需要读写标签时，将MFRC522置于低功耗模式（如空闲或软掉电），以降低系统功耗。

静电防护 (ESD)：

MFRC522是半导体器件，对静电敏感。在处理芯片和PCB时，应采取适当的静电防护措施，例如佩戴防静电手环、使用防静电工作台等。

温度影响：

确保芯片在规定的工作温度范围内运行。极端温度可能影响芯片性能和寿命。注意散热。

多读卡器环境：

在多个MFRC522读卡器同时工作的环境中，需要注意读卡器之间的干扰。可以通过时分复用、频率跳变或其他抗干扰技术来避免读写冲突。

遵循这些注意事项将有助于确保MFRC522在您的应用中稳定、可靠地运行，并实现预期的性能。

可靠性与合规性

MFRC522作为一款广泛应用的RFID读卡器芯片，其可靠性和符合相关行业标准的能力对于最终产品的成功至关重要。

可靠性

MFRC522芯片在设计时考虑了高可靠性，以适应各种工业和商业应用环境。其可靠性主要体现在以下几个方面：

坚固的半导体设计： NXP作为知名的半导体制造商，其产品通常经过严格的设计验证和制造工艺控制，以确保芯片在电气和机械层面的鲁棒性。
工作温度范围： MFRC522通常设计在工业级温度范围（例如-25°C至+85°C）内稳定工作，能够适应较恶劣的工作环境。
ESD防护： 芯片内部集成了静电放电（ESD）保护电路，但外部仍需采取适当的ESD防护措施，以防止静电损坏。
长期稳定性： 通过严格的晶圆制造和封装测试，确保芯片在长期运行中的性能一致性和稳定性。
低功耗特性： 合理的功耗管理有助于降低芯片工作时的温升，从而延长芯片寿命。
内部诊断： 某些寄存器提供了错误指示和状态信息，有助于系统进行故障诊断和维护。

尽管芯片本身具有高可靠性，但最终产品的可靠性还取决于整个系统设计、PCB布局、元器件选择以及制造工艺。例如，良好的散热设计、稳定的电源供应和恰当的防静电措施都是确保系统长期可靠运行的关键。

合规性

MFRC522芯片及其在产品中的应用需要符合一系列国际和地区的行业标准和法规。这主要涉及射频通信、电磁兼容性（EMC）和安全方面。

ISO/IEC 14443 A标准：

这是MFRC522最核心的合规性。MFRC522完全符合ISO/IEC 14443 A协议的所有层，这意味着它能够与符合该标准的Type A标签（如MIFARE系列卡片）进行互操作。这对于确保产品兼容性和市场普适性至关重要。

电磁兼容性 (EMC)：

FCC Part 15 (美国)： 对于13.56MHz RFID设备，通常需要符合Part 15 B（无意辐射）和Part 15 C（有意辐射）的规定。
CE Mark (欧盟)： 产品在欧盟销售需要符合CE认证，这涉及到多个指令，其中RE指令（Radio Equipment Directive）对射频设备的EMC和频谱使用有严格要求。
其他地区标准： 例如日本的MIC、中国的SRRC等。

EMI (Electromagnetic Interference) 电磁干扰： RFID读卡器在工作时会产生射频能量，这可能对周围的其他电子设备产生干扰。产品设计必须控制这种辐射，使其低于相关标准规定的限值。
EMS (Electromagnetic Susceptibility) 电磁敏感性： RFID读卡器也必须能够抵抗来自外部的电磁干扰，确保在有噪声的环境中也能正常工作。
相关标准：
设计考虑： 在PCB布局中，良好的接地、电源滤波、屏蔽以及天线匹配对于满足EMC要求至关重要。通常需要在EMC实验室进行测试。

安全和隐私：

虽然MFRC522芯片本身不直接涉及用户数据隐私的法律规定，但其支持MIFARE Classic的加密功能，为应用层的数据安全提供了基础。在应用设计中，需要考虑如何有效利用加密机制来保护敏感数据。
在某些国家或地区，可能存在关于RFID数据采集、存储和使用的隐私法规（例如GDPR在欧盟）。开发者在设计应用时应确保符合这些法规。

环境合规性：

RoHS (Restriction of Hazardous Substances)： 产品中使用的MFRC522芯片和所有其他元器件都应符合RoHS指令，限制有害物质（如铅、汞、镉等）的使用。
REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals)： 欧盟的化学品管理法规，要求对化学物质进行注册、评估、授权和限制。

在将基于MFRC522的产品推向市场之前，进行充分的测试和认证是必不可少的步骤，以确保产品符合所有相关的国际和地区法规。通常，这需要与专业的认证机构合作。

总结与展望

MFRC522是一款功能强大、成本效益高且易于集成的13.56MHz RFID读卡器芯片，凭借其对ISO/IEC 14443 A协议的全面支持和MIFARE兼容性，已成为嵌入式系统和DIY项目中的热门选择。本手册对MFRC522的引脚功能、内部寄存器、通信接口、射频前端、电源管理、工作模式、典型应用电路以及软件编程等方面进行了详细的阐述，旨在为开发者提供全面的技术指导。

通过深入理解MFRC522的寄存器功能和通信协议，开发者可以灵活地控制芯片的行为，实现从基本的寻卡、读写UID到复杂的MIFARE认证和数据传输等各种RFID应用。其高度集成的射频前端和多种主机接口选项，也极大地简化了硬件设计和系统集成。

展望未来，RFID技术将继续在以下几个方向发展：
