MBI5030 数据手册概览

MBI5030 是一款由聚积科技（Macroblock）生产的恒流LED驱动IC，它专为需要高刷新率、高灰阶、高色彩均匀度的LED显示屏设计。这款芯片采用先进的S-PWM（Scrambled-PWM）技术，能够显著提升视觉效果，尤其是在低灰阶时，能有效解决传统PWM驱动方式下常见的鬼影、低灰不均等问题。其优异的性能使其成为室内外全彩LED显示屏、LED广告牌以及需要高品质图像显示的LED照明应用的理想选择。

主要特性与核心优势

MBI5030 的核心优势在于其整合了多种创新技术，以实现卓越的显示效果。首先，它内置的16位灰阶控制能力，使得每个LED的亮度可以被精确地控制在$2^{16}$个等级，即65536级，从而呈现出极其细腻平滑的色彩过渡。这对于需要高品质图像和视频内容的LED显示屏至关重要。

其次，S-PWM技术是MBI5030的另一大亮点。传统的PWM驱动在刷新率较低时，人眼可能会感知到闪烁。而S-PWM技术通过打乱每个LED的PWM周期，使得同一时刻所有LED的导通时间在宏观上分布得更均匀，从而有效降低了低灰阶时的闪烁感和鬼影效应。这种技术不仅提升了视觉舒适度，还改善了低亮度下的色彩均匀性，确保了画面的整体一致性。

此外，MBI5030 具备35MHz时钟频率，支持高刷新率，这意味着它能够快速响应数据更新，使得LED显示屏能够播放流畅、无拖影的动态视频。结合其高达3-bit的电流增益控制功能，用户可以根据实际需求，通过软件调整输出电流，实现亮度的灵活调控，从而在不同的环境光条件下都能获得最佳的显示效果。

该芯片还集成了开路/短路故障检测功能。这对于LED显示屏的维护和可靠性至关重要。当某个LED出现开路或短路时，MBI5030能够通过特殊的诊断机制向控制系统报告故障信息，方便运维人员快速定位和修复问题，大大缩短了维护时间。

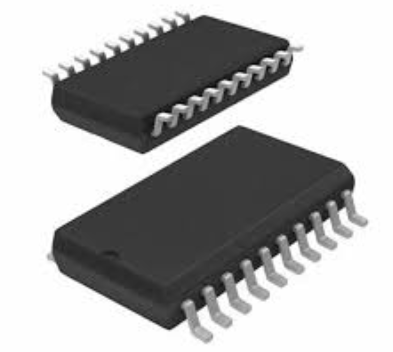

在封装方面，MBI5030提供了SSOP24和QFN32等多种封装形式，以适应不同的PCB设计和空间要求。其引脚设计简洁明了，方便电路布局，同时支持级联功能，只需少量引脚即可控制大量的LED，极大地简化了系统设计。

工作原理详解

MBI5030 的工作原理基于串行输入、并行输出的设计架构。它通过一个三线制接口，即数据（DATA）、时钟（CLK）和锁存（LE），接收来自外部控制器的16位灰阶数据。

工作流程如下：首先，在时钟信号（CLK）的同步下，数据信号（DATA）将16位灰阶数据逐位串行输入到芯片内部的移位寄存器中。当所有LED的灰阶数据都输入完毕后，锁存信号（LE）被拉高，此时移位寄存器中的数据被并行地锁存到输出寄存器中。这个过程确保了所有LED的亮度数据可以同步更新，避免了画面撕裂。

数据锁存后，MBI5030的内部逻辑电路会根据每个LED的16位灰阶数据，生成相应的S-PWM信号。这些S-PWM信号将控制芯片内部的恒流源，从而精确地驱动连接在输出引脚上的LED。

S-PWM的核心在于其内部的伪随机序列生成器。它不是简单地在每个PWM周期开始时开启LED，而是在一个更大的超帧周期内，将每个LED的导通时间打散，分布到不同的时段。例如，一个LED需要点亮100个时钟周期，传统PWM可能会在周期的前100个时钟周期点亮。而S-PWM则可能将这100个时钟周期打散，分布在整个超帧周期的不同位置。这种打乱的机制使得人眼在观看时无法察觉到单个LED的闪烁，从而实现了视觉上的无闪烁效果。

同时，MBI5030的电流增益控制功能是通过芯片内部的一个可编程电阻网络来实现的。用户可以通过串行接口写入特定的数据，来调整这个电阻网络的阻值，从而改变恒流源的输出电流大小。这个功能使得用户可以灵活地在不同亮度要求下进行切换，例如在白天需要高亮度，而在夜晚则需要降低亮度以节省能源。

引脚说明与功能定义

为了方便理解MBI5030在电路中的连接方式和功能，下面将对SSOP24封装的引脚进行详细说明。

• GND（引脚1, 12, 13, 24）： 地线。为芯片提供电源参考点。通常需要连接到PCB的公共地层。

• VCC（引脚2, 23）： 电源输入。为芯片提供工作电压。通常为3.3V或5V。需要注意电源的去耦滤波，以确保芯片工作的稳定性。

• SCL（引脚3）： 时钟输入。用于同步数据输入和内部逻辑操作。这个时钟频率决定了数据输入的速度。

• SDA（引脚4）： 数据输入。通过这个引脚串行输入灰阶数据。

• LE（引脚5）： 锁存输入。当该引脚由低电平变为高电平时，将移位寄存器中的数据锁存到输出寄存器，同时更新所有输出通道。

• BLANK（引脚6）： 空白控制。当该引脚为高电平时，所有输出通道强制关闭，LED熄灭。当为低电平时，输出由数据决定。这个功能常用于屏幕的开关控制。

• R-EXT（引脚7）： 外部电阻。用于连接一个外部电阻到地，以设定恒流源的基准电流。通过改变这个电阻的阻值，可以调整所有输出通道的恒定电流大小。

• OUT0 - OUT15（引脚8-11, 14-22）： 恒流输出。共16个输出通道，每个通道都提供恒定的电流来驱动一个LED。这些引脚直接连接到LED的阴极。

设计注意事项：在进行PCB布局时，需要特别注意电源和地线的布线。为了减小噪声干扰，建议将VCC和GND引脚附近放置去耦电容，并且采用大面积覆铜来减小地线阻抗。同时，R-EXT引脚的外部电阻应放置在靠近芯片的位置，并尽量远离其他信号线，以确保电流设定的精确性。数据线和时钟线应尽量保持等长，并进行差分走线，以减小信号传输过程中的失真。

应用场景与系统架构

MBI5030 的应用范围非常广泛，几乎涵盖了所有需要高品质图像显示的LED应用。

• 全彩LED显示屏： 这是MBI5030最主要的应用场景。无论是户外高亮度广告牌、室内高分辨率会议屏，还是舞台租赁屏，它都能通过其高灰阶和高刷新率特性，提供清晰、流畅、色彩丰富的显示效果。

• LED广告牌和信息发布屏： 在这些应用中，MBI5030可以确保即使在强烈的阳光下，也能保持良好的可视性，并且能够播放复杂的动画和视频内容。

• LED照明应用： 在一些需要精确亮度控制和动态效果的LED照明灯具中，MBI5030可以作为驱动核心，实现复杂的灯光效果，如呼吸灯、渐变色等。

系统架构：一个典型的基于MBI5030的LED显示屏系统，通常由以下几个部分组成：

• 主控系统： 负责处理图像和视频数据，并将其转换为驱动IC所需的串行数据流。这个系统可以是PC、专业的视频处理器，或是嵌入式控制器。

• 驱动板（或模组）： 这是MBI5030芯片所在的核心部分。驱动板上通常会集成多颗MBI5030芯片，形成一个级联阵列，以驱动成百上千个LED。

• LED点阵： 由成千上万个LED组成的显示矩阵，它们被连接到驱动板的输出引脚上。

级联工作：在大型LED显示屏中，需要控制的LED数量非常多，单个驱动IC无法满足需求。MBI5030支持级联功能，其工作原理是：第一颗芯片的**数据输出（DOUT）引脚连接到下一颗芯片的数据输入（DATA）**引脚。这样，数据就可以像流水线一样，从第一颗芯片开始，逐级传递到最后一颗芯片。所有芯片共享同一个时钟和锁存信号，确保了所有数据在同一时刻被并行锁存，实现了大规模LED的同步控制。

设计与性能考量

在实际项目中使用MBI5030时，有几个关键的设计和性能考量点需要注意。

1. 电源设计： MBI5030对电源质量有较高的要求。不稳定的电源会引入噪声，影响芯片的正常工作，甚至可能导致显示画面出现异常。因此，必须使用质量可靠的电源，并在PCB设计中加入足够的去耦电容，确保电源的纯净。

2. 散热： 当MBI5030的输出电流较大时，其内部功耗会增加，芯片温度会升高。过高的温度会影响芯片的稳定性和寿命。因此，在设计时需要考虑有效的散热方案，例如在芯片背面增加散热覆铜，或者在必要时使用散热片。

3. 电磁兼容性（EMC）： 由于LED显示屏是高速、大电流的电子设备，其产生的电磁辐射可能会干扰其他设备，或者受到外部电磁干扰而出现问题。在PCB布局时，应遵循EMC设计原则，例如合理规划地线、电源线和信号线，避免形成大的环路天线，并对高速信号线进行阻抗控制。

4. 电流设定： MBI5030的输出电流是通过外部电阻R-EXT来设定的。这个电阻的精度和温度稳定性直接影响所有LED的亮度均匀性。因此，应选用高精度、低温度漂移的电阻。同时，根据LED的实际规格和亮度要求，精确计算出所需的电阻值，以避免LED过驱动或亮度不足。

5. 数据传输速率： MBI5030支持高达35MHz的时钟频率，但在实际应用中，数据传输速率受限于PCB走线质量和系统主控的性能。在设计时，需要综合考虑这些因素，选择一个稳定可靠的时钟频率，以确保数据传输的完整性。

MBI5030以其卓越的性能和丰富的功能，为LED显示屏行业带来了革命性的进步。其S-PWM技术解决了传统驱动方式的诸多痛点，使得高品质、高灰阶、高刷新率的LED显示屏成为可能。通过对其工作原理、引脚定义和应用注意事项的深入了解，工程师可以充分利用其潜力，设计出性能更优、更可靠的LED显示系统。
