引言

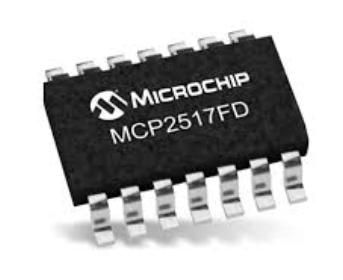

MCP2517FD 是一款高性能、支持 CAN FD (Controller Area Network Flexible Data-rate) 协议的独立 CAN 控制器，由 Microchip Technology 公司开发。它通过 SPI (Serial Peripheral Interface) 接口与 MCU (Microcontroller Unit) 通信，为 MCU 提供了强大的 CAN FD 功能，而无需 MCU 内部集成 CAN 模块。这种设计极大地简化了系统设计，降低了主芯片的负担，并允许任何具有 SPI 接口的 MCU 都能轻松实现 CAN FD 通信。随着汽车电子、工业自动化、医疗设备和物联网等领域对更高数据速率和更大数据负载的需求日益增长，CAN FD 协议以其优越的性能，逐渐成为新一代通信标准。MCP2517FD 正是在这一背景下应运而生，为工程师们提供了一个灵活、可靠且易于使用的解决方案。

本手册旨在详细阐述 MCP2517FD 的各项功能、工作原理、寄存器配置、SPI 通信协议、以及实际应用中的注意事项。我们将从芯片的架构、核心特性、数据处理流程、错误处理机制、直至完整的代码示例，力求为读者提供一个全面且深入的指南。无论您是初学者还是资深工程师，本手册都将助您更高效地理解和使用 MCP2517FD，从而加速您的项目开发进程。

第一章：MCP2517FD 架构与核心特性

1.1 芯片内部架构

MCP2517FD 的内部架构设计精巧，主要由以下几个核心模块构成：CAN FD 协议引擎、SPI 接口控制器、FIFO (First-In, First-Out) 缓存、RAM (Random-Access Memory)、时钟发生器以及中断控制器。CAN FD 协议引擎是芯片的核心，它负责处理所有的 CAN FD 帧的发送和接收，包括仲裁、数据传输和 CRC 校验等。SPI 接口控制器作为 MCU 与 MCP2517FD 之间的桥梁，负责命令和数据的传输。芯片内部集成的 RAM 空间用于存储发送和接收的消息，以及各种配置和状态数据。FIFO 缓存则用于高效地管理发送和接收的消息队列，确保数据流的平滑。中断控制器则在特定的事件发生时（如接收到新消息、发送完成、发生错误等）向 MCU 发出中断信号，使得 MCU 能够以事件驱动的方式处理 CAN 通信。这种模块化的设计使得 MCP2517FD 能够独立于 MCU 运行，专注于 CAN FD 通信的复杂任务，极大地减轻了主芯片的负担。

1.2 CAN FD 协议支持

MCP2517FD 全面支持 CAN FD 协议，包括 ISO 11898-1:2015 和 Bosch CAN FD 规范。CAN FD 协议相比传统的 CAN 2.0B 协议，最大的优势在于其灵活的数据速率和更大的数据负载。在仲裁阶段，通信速率可以保持在传统的 CAN 速率（通常为 1 Mbps），而在数据传输阶段，通信速率可以提高到 8 Mbps，甚至是更高的速率，从而大大提高了通信效率。MCP2517FD 支持最高 8 Mbps 的数据场速率，以及最高 1 Mbps 的仲裁场速率。此外，CAN FD 的数据负载也从 CAN 2.0B 的 8 字节 扩展到了 64 字节，这使得一次性可以传输更多的数据，减少了协议开销。MCP2517FD 能够处理 CAN FD 帧中的所有新字段，如 FDF (Flexible Data-rate Flag)、ESI (Error State Indicator) 和 BRS (Bit Rate Switch) 等，确保与 CAN FD 网络完全兼容。

1.3 SPI 接口

MCP2517FD 通过标准的 SPI 接口与 MCU 进行通信。SPI 接口具有四根线：CS (Chip Select)、SCK (Serial Clock)、SDI (Serial Data In) 和 SDO (Serial Data Out)。CS 线用于选择芯片，SCK 线提供同步时钟，SDI 和 SDO 线则分别用于从 MCU 写入数据和从芯片读取数据。MCP2517FD 的 SPI 接口支持最高 20 MHz 的时钟频率，这确保了 MCU 能够以足够快的速度与芯片进行配置和数据交换，不会成为通信的瓶颈。这种高速 SPI 接口对于 CAN FD 的大数据负载和高通信频率至关重要。

1.4 RAM 缓存与 FIFO

芯片内部集成了 2KB 的 RAM 空间，这块 RAM 被划分为不同的区域，用于存储发送和接收的消息，以及一些控制和配置寄存器。MCP2517FD 采用 FIFO 结构来管理发送和接收的消息。用户可以配置多个 FIFO，每个 FIFO 可以有不同的优先级和配置。例如，您可以为高优先级的传感器数据创建一个 FIFO，为低优先级的诊断信息创建另一个 FIFO。接收端也可以配置多个 FIFO，并为每个 FIFO 设置接收过滤器，只接收符合特定 CAN ID 的消息。这种 FIFO 结构极大地提高了数据处理的灵活性和效率，特别是当 CAN 网络中的数据流非常繁忙时。

1.5 时钟与中断

MCP2517FD 既可以从外部晶振获取时钟，也可以使用外部时钟源。通常，一个 20 MHz 的晶振用于为芯片提供精确的时钟信号。芯片内部的时钟发生器会根据这个时钟信号，生成 CAN 位定时所需的各种时钟。为了方便 MCU 处理 CAN 通信事件，MCP2517FD 提供了一个专用的中断引脚。当接收到新消息、发送完成、发生错误、总线唤醒或进入休眠状态等事件发生时，芯片会通过这个中断引脚向 MCU 发出信号。MCU 只需要响应中断，并在中断服务程序中读取 MCP2517FD 的中断标志位，就能得知发生了什么事件并进行相应的处理。这种基于中断的通信方式极大地提高了 MCU 的效率，使其无需持续轮询 MCP2517FD 的状态。

第二章：SPI 通信协议与寄存器操作

2.1 SPI 协议基础

MCP2517FD 与 MCU 的通信完全基于 SPI 协议。MCU 作为主设备 (Master)，MCP2517FD 作为从设备 (Slave)。所有的通信都由 MCU 发起，通过 CS 线来控制。当 CS 线为低电平时，MCP2517FD 被选中，可以进行通信。SPI 协议定义了四种模式 (Mode)，MCP2517FD 支持 SPI Mode 0 (CPOL=0, CPHA=0) 和 SPI Mode 3 (CPOL=1, CPHA=1)。在 SPI 通信过程中，每次数据传输都是 8 位 为单位。为了实现对 MCP2517FD 的配置和数据读写，我们需要遵循特定的命令格式。

2.2 命令格式与操作类型

MCP2517FD 的 SPI 通信命令由一个 8 位 的指令码组成，紧随其后的是数据或地址信息。主要有以下几种操作类型：

• 读取 (READ): 用于从芯片的寄存器或 RAM 中读取数据。命令格式为：[读取命令 (0b00000011)] [24 位地址]。

• 写入 (WRITE): 用于向芯片的寄存器或 RAM 中写入数据。命令格式为：[写入命令 (0b00000010)] [24 位地址] [数据]。

• 读取状态 (READ_STATUS): 用于读取芯片的当前状态，如错误状态、发送状态等。命令格式为：[读取状态命令 (0b00000101)]。

• 位修改 (WRITE_MASK): 用于对寄存器中的特定位进行修改，而无需读取整个寄存器再修改。这是一种非常高效的操作。命令格式为：[位修改命令 (0b00000110)] [24 位地址] [数据] [掩码]。

• 复位 (RESET): 用于将芯片复位到初始状态。命令格式为：[复位命令 (0b00000001)]。

这几种命令提供了对 MCP2517FD 寄存器和 RAM 的全面控制。需要注意的是，MCP2517FD 的地址空间是 32 位 的，但 SPI 地址总线使用 24 位 地址，高 8 位 地址被忽略。在实际编程中，我们通常使用 24 位 地址来指定需要操作的寄存器或 RAM 单元。

2.3 寄存器映射与配置

MCP2517FD 的功能全部通过其内部的寄存器进行配置和控制。这些寄存器被映射到特定的 RAM 地址空间。主要寄存器组包括：

• CAN 控制寄存器 (C_CON): 用于配置 CAN 控制器的工作模式，如正常模式、配置模式、休眠模式等。

• 位定时寄存器 (NBTCFG, DBTCFG): 用于配置 CAN 仲裁场和数据场的位定时，这是 CAN 通信的关键。NBTCFG 用于配置仲裁场的位定时，DBTCFG 用于配置数据场的位定时。

• 发送 FIFO/接收 FIFO 寄存器: 用于配置和管理发送和接收 FIFO，包括 FIFO 的大小、优先级、消息类型和过滤器等。

• 中断寄存器 (INT): 用于使能和查询各种中断事件，如发送中断、接收中断、错误中断等。

• 错误状态寄存器 (EFLAG): 用于记录各种 CAN 总线错误，如位错误、填充错误、CRC 错误等。

在对 MCP2517FD 进行初始化时，通常需要执行以下步骤：首先，向 C_CON 寄存器写入 配置模式 (Configuration Mode)，此时芯片会停止 CAN 通信，允许进行配置。然后，根据需求配置 位定时寄存器、发送/接收 FIFO 以及 中断。最后，将 C_CON 寄存器设置回 正常模式 (Normal Mode)，芯片就可以开始正常的 CAN 通信了。

第三章：CAN FD 数据发送与接收

3.1 数据发送流程

MCP2517FD 的数据发送流程非常高效和灵活。它利用 FIFO 结构来管理待发送的消息队列。当 MCU 需要发送一个 CAN 消息时，它首先需要将消息数据，包括 CAN ID、DLC (Data Length Code) 和数据内容，通过 SPI 接口写入到 MCP2517FD 的某个发送 FIFO 中。在写入消息后，MCU 需要向该 FIFO 的控制寄存器中设置一个 TX_REQUEST 位，以请求发送。

一旦 TX_REQUEST 位被设置，MCP2517FD 会将该 FIFO 中的消息加入到发送仲裁队列中。CAN 协议规定，当总线空闲时，所有准备发送的节点会根据消息的 CAN ID 进行仲裁。CAN ID 值越小，优先级越高，越先获得总线使用权。MCP2517FD 会自动处理这个仲裁过程。当获得总线后，芯片会自动发送 CAN 帧，包括帧头、数据、CRC 校验码和帧尾。发送完成后，MCP2517FD 会更新发送 FIFO 的状态，并可以触发一个发送完成中断，通知 MCU 消息已经成功发送。MCU 可以在中断服务程序中，将下一个待发送的消息写入到同一个 FIFO 中，从而实现连续的数据发送。

3.2 数据接收流程

数据接收流程与发送类似，也依赖于 FIFO 和 过滤器 的协同工作。首先，MCU 需要配置 MCP2517FD 的一个或多个接收 FIFO，并为每个 FIFO 配置相应的 过滤器 (Filter) 和 掩码 (Mask)。过滤器 和 掩码 共同工作，用于过滤掉网络上不需要的消息，只接收符合特定 CAN ID 的消息。过滤器 设定一个目标 CAN ID，掩码 则设定哪些 CAN ID 位需要进行匹配。例如，过滤器 设置为 0x123，掩码 设置为 0x7FF，那么只有 CAN ID 为 0x123 的消息才会被接收。

当 MCP2517FD 在 CAN 总线上接收到一个消息时，它会自动进行 CRC 校验，并检查消息的格式是否正确。如果消息无误，芯片会将其 CAN ID 与所有配置的 过滤器 进行匹配。如果匹配成功，该消息就会被存入对应的接收 FIFO 中。当有新消息被存入 FIFO 时，MCP2517FD 会触发一个接收中断。MCU 在中断服务程序中，可以通过 SPI 接口从接收 FIFO 中读取完整的消息数据，包括 CAN ID、DLC 和数据内容。读取完成后，MCU 需要清除 FIFO 的 接收完成 标志，以便芯片能够继续接收下一个消息。

3.3 过滤器与掩码配置

MCP2517FD 的过滤器功能非常强大，它支持多达 32 个 过滤器，可以根据 CAN ID 的不同来灵活地将接收到的消息分发到不同的接收 FIFO 中。每个过滤器可以独立配置，并且每个过滤器都可以关联一个 掩码。掩码 的作用是屏蔽掉 CAN ID 中不需要匹配的位。例如，如果 掩码 设置为 0x7E0，那么只有 CAN ID 的高 8 位 需要进行匹配，低 3 位 则不进行匹配。这种灵活的配置使得 MCU 可以只接收自己感兴趣的消息类型，而忽略其他无关的通信，极大地减轻了 MCU 的软件负担。

第四章：错误处理与诊断

4.1 错误类型

MCP2517FD 能够检测和处理多种 CAN 总线错误，并提供了详细的错误状态寄存器来帮助用户进行诊断。常见的错误类型包括：

• 位错误 (Bit Error): 当发送方在发送一个位后，在总线上监测到的电平与发送的电平不一致时，就会发生位错误。

• 填充错误 (Stuff Error): 在 CAN 协议中，为了保持同步，当连续出现 5 个相同电平的位后，需要插入一个反向电平的填充位。如果接收方发现连续 6 个相同电平的位，就会发生填充错误。

• CRC 错误 (CRC Error): CAN 帧的尾部包含一个 15 位 的 CRC 校验码。接收方会重新计算 CRC 并与接收到的校验码进行比较。如果不一致，就会发生 CRC 错误。

• 形式错误 (Form Error): 当接收到的 CAN 帧格式不符合协议规定时，会发生形式错误。

• ACK 错误 (ACK Error): 当发送方发送消息后，没有收到来自接收方的应答 ACK 位时，会发生 ACK 错误。

4.2 错误状态寄存器 (EFLAG)

MCP2517FD 提供了一个 EFLAG 寄存器，其中包含了各种错误标志位。例如，EFLAG.CRCERR 位会在发生 CRC 错误时被设置，EFLAG.STUFFER 位会在发生填充错误时被设置。当 MCP2517FD 检测到任何错误时，除了设置 EFLAG 寄存器中的相应位外，还会触发一个错误中断，通知 MCU 发生了错误。MCU 在中断服务程序中可以读取 EFLAG 寄存器，从而确定错误的类型，并根据需要采取相应的措施。

4.3 错误计数器 (TEC/REC)

MCP2517FD 内部维护了两个重要的错误计数器：发送错误计数器 (TEC) 和 接收错误计数器 (REC)。CAN 协议定义了错误状态机的三种状态：错误主动 (Error Active)、错误被动 (Error Passive) 和 总线关闭 (Bus Off)。

• 错误主动: 当 TEC 和 REC 都小于 128 时，节点处于错误主动状态，此时节点可以正常通信，但如果发生错误，它会发送一个主动错误帧。

• 错误被动: 当 TEC 或 REC 超过 128 时，节点进入错误被动状态，此时节点依然可以通信，但如果发生错误，它会发送一个被动错误帧，并且在发送下一个消息前需要等待一段延迟时间。

• 总线关闭: 当 TEC 超过 255 时，节点进入总线关闭状态，此时节点将停止所有 CAN 通信，直到通过软件复位或特定的唤醒机制重新激活。

MCP2517FD 自动管理 TEC 和 REC 的增减，并自动转换错误状态机的状态。这使得 MCU 能够专注于应用逻辑，而无需担心底层的错误处理。在诊断过程中，MCU 可以读取 TEC 和 REC 的值，从而了解 CAN 总线的健康状况，并判断是否发生了严重的通信故障。

第五章：电源管理与低功耗模式

5.1 正常模式 (Normal Mode)

在 正常模式 下，MCP2517FD 处于全功能工作状态，可以正常发送和接收 CAN 消息，并且所有内部模块都处于活动状态。这是 MCP2517FD 的默认工作模式，也是最常用的模式。

5.2 低功耗模式

为了在不进行 CAN 通信时节省电能，MCP2517FD 提供了两种低功耗模式：休眠模式 (Sleep Mode) 和 总线唤醒模式 (Bus Wake-up)。

• 休眠模式: 在 休眠模式 下，MCP2517FD 的大部分内部模块都会被关闭，功耗降至最低。MCU 可以通过将 C_CON 寄存器中的 SLEEP 位设置为 1 来使芯片进入休眠模式。在休眠模式下，MCP2517FD 不会进行任何 CAN 通信，也不会响应 SPI 命令，除非是唤醒命令。

• 总线唤醒模式: MCP2517FD 在休眠模式下，依然可以监测 CAN 总线上的活动。当总线上出现任何通信活动时，它会自动从休眠模式唤醒，并触发一个中断通知 MCU。MCU 可以在中断服务程序中将 MCP2517FD 重新配置到 正常模式，以便继续进行通信。这种 总线唤醒 功能非常适用于需要长期休眠，但又需要随时响应 CAN 网络活动的设备，如汽车电子中的 ECU (Electronic Control Unit)。

5.3 唤醒与复位

除了 总线唤醒 外，MCU 还可以通过向 MCP2517FD 发送一个特殊的 SPI 命令来唤醒它。此外，MCU 还可以通过 RESET 引脚或者 SPI 复位命令来对 MCP2517FD 进行硬复位或软复位，使其恢复到初始状态。

第六章：应用开发与软件驱动

6.1 硬件连接

在实际应用中，MCP2517FD 的硬件连接相对简单。它需要一个 3.3V 或 5V 的电源，以及一个 SPI 接口与 MCU 连接。MCP2517FD 的 CANL 和 CANH 引脚需要通过一个 CAN 收发器芯片（如 MCP2562FD）与 CAN 总线连接。CAN 收发器负责将 MCP2517FD 的逻辑电平信号转换为 CAN 总线所需的差分电平信号，并提供总线保护。

6.2 软件驱动开发

开发 MCP2517FD 的软件驱动程序通常包括以下几个步骤：

• SPI 驱动: 首先，需要编写一个底层的 SPI 驱动程序，用于实现 SPI 接口的初始化和基本读写函数。这个驱动程序将是所有 MCP2517FD 操作的基础。

• MCP2517FD 寄存器操作封装: 基于 SPI 驱动，可以封装一系列函数，用于对 MCP2517FD 的各种寄存器进行读写操作。例如，writeRegister(address, data) 和 readRegister(address) 等函数。

• 初始化函数: 编写一个 MCP2517FD 的初始化函数，该函数将执行芯片的复位、进入配置模式、配置位定时、配置 FIFO 和过滤器、然后进入正常模式等一系列操作。

• 发送/接收函数: 编写 CAN 消息发送函数和接收函数。发送函数将消息数据写入到发送 FIFO，并请求发送。接收函数则从接收 FIFO 中读取消息。

• 中断处理函数: 编写 MCP2517FD 的中断服务程序。在该程序中，需要读取 MCP2517FD 的中断标志位，并根据不同的中断事件调用相应的处理函数。

6.3 性能优化与注意事项

在开发过程中，需要注意以下几点以优化性能和确保可靠性：

• 位定时计算: CAN 的位定时参数（如 Tq、PropSeg、PhaseSeg1、PhaseSeg2）必须根据实际的晶振频率和总线速率进行精确计算。不正确的位定时会导致通信错误。

• SPI 通信速度: 尽量使用较高的 SPI 通信速度，以确保 MCU 能够及时地与 MCP2517FD 交换数据，特别是当 CAN 总线非常繁忙时。

• FIFO 管理: 合理配置 FIFO 的大小和优先级，以避免 FIFO 溢出或堵塞。

• 错误处理: 编写健壮的错误处理机制，能够识别和处理各种 CAN 错误，并在发生严重错误时采取恢复措施。

第七章：高级功能与应用示例

7.1 CAN FD 帧格式与数据处理

MCP2517FD 能够处理 CAN FD 的所有帧格式，包括 CAN 2.0B 格式和 CAN FD 格式。CAN FD 帧的主要区别在于其 DLC 编码方式、数据场长度以及 BRS 和 ESI 位。MCP2517FD 会自动解析这些字段，并将它们存储在 RAM 中。MCU 可以通过读取相应的寄存器来获取这些信息。

在处理 CAN FD 消息时，需要特别注意 DLC 和数据长度的映射关系。CAN FD 的 DLC 编码方式与 CAN 2.0B 不同，它支持更大的数据长度。例如，DLC 为 12 对应 20 字节，15 对应 64 字节。MCU 在读取数据时，需要根据 DLC 来确定实际的数据长度。

7.2 远程帧 (RTR)

MCP2517FD 同样支持 远程帧 的发送和接收。远程帧 用于请求其他节点发送数据。在发送远程帧时，MCU 只需要向发送 FIFO 写入一个特殊的 远程帧 标志，而无需写入实际的数据。当 MCP2517FD 接收到一个远程帧时，它会触发一个接收中断，并告知 MCU 接收到了一个远程帧，MCU 就可以根据 CAN ID 来决定是否发送相应的数据。

7.3 应用示例：基于 STM32 的 MCP2517FD 驱动

本节将提供一个简化的应用示例，展示如何使用 STM32 单片机来驱动 MCP2517FD。

1. 硬件连接: 将 STM32 的 SPI1 接口（SCK, MISO, MOSI）连接到 MCP2517FD 的 SCK, SDO, SDI 引脚。将 STM32 的一个 GPIO 引脚作为 CS 引脚，另一个 GPIO 引脚作为 中断 引脚。

2. SPI 初始化: 使用 STM32 HAL 库 初始化 SPI1 接口，配置为 主机模式、SPI Mode 0 或 SPI Mode 3，并设置时钟频率。

3. MCP2517FD 初始化:

• 首先，使用 SPI 复位命令对 MCP2517FD 进行复位。

• 然后，进入 配置模式。

• 配置 CAN 位定时，例如，仲裁场 1 Mbps，数据场 4 Mbps。

• 配置发送 FIFO 和接收 FIFO，并设置接收 FIFO 的过滤器和掩码。

• 使能 发送完成 和 接收中断。

• 最后，退出 配置模式，进入 正常模式。

4. 发送函数: 编写一个 can_send_message() 函数。该函数接收 CAN ID、数据长度和数据内容作为参数。函数内部通过 SPI 向发送 FIFO 写入这些数据，然后设置 TX_REQUEST 位。

5. 接收函数: 编写一个 can_read_message() 函数。该函数通过 SPI 从接收 FIFO 读取 CAN ID、数据长度和数据内容。

6. 中断服务程序: 编写 STM32 GPIO 中断 的服务程序。在程序内部，首先读取 MCP2517FD 的中断标志位。如果检测到 接收中断，则调用 can_read_message() 函数处理消息；如果检测到 发送完成中断，则可以设置一个标志位表示发送完成。

这个示例展示了 MCP2517FD 驱动程序的基本结构。通过这种方式，您可以轻松地将 CAN FD 功能集成到您的 STM32 项目中。

第八章：深入探讨与未来展望

8.1 CAN FD 的优势与应用场景

CAN FD 相比传统 CAN 的主要优势在于更高的通信效率和更大的数据负载。这使得它在许多对实时性和数据量有高要求的应用场景中具有巨大的潜力。

• 汽车电子: 随着汽车 ECU 数量的增加和自动驾驶技术的发展，汽车内部的网络通信变得越来越复杂。CAN FD 的高带宽可以满足传感器数据、雷达数据、视频数据等海量数据的传输需求。

• 工业自动化: 在工业控制领域，CAN FD 可以用于连接各种传感器、执行器和控制器，实现高速、可靠的实时控制。

• 医疗设备: 在医疗设备中，CAN FD 可以用于传输高精度的传感器数据，并实现设备之间的快速通信。

• 物联网: 在物联网领域，CAN FD 可以用于连接各种智能设备，实现数据的快速采集和传输。

8.2 MCP2517FD 的未来发展

随着 CAN FD 协议的普及，像 MCP2517FD 这样的独立 CAN FD 控制器将会继续发挥重要作用。未来，Microchip 可能会推出更高性能、更低功耗、集成更多功能的 CAN FD 控制器。例如，集成更多的 RAM 空间、支持更高的 SPI 速度、或者集成其他通信协议（如 LIN 或 Ethernet）。

同时，随着 CAN XL 协议的出现，CAN 通信的带宽将会进一步提升。CAN XL 协议将支持 10 Mbps 以上的通信速率和更大的数据负载。届时，Microchip 也将推出支持 CAN XL 协议的芯片，以满足未来通信的需求。

8.3 总结

MCP2517FD 作为一款功能强大的独立 CAN FD 控制器，为 MCU 提供了高效、可靠的 CAN FD 通信解决方案。通过本手册的详细介绍，我们深入探讨了 MCP2517FD 的架构、核心特性、寄存器配置、数据处理流程、错误处理机制、以及实际应用中的开发方法。我们相信，通过对这些内容的深入理解，您将能够充分利用 MCP2517FD 的优势，开发出高性能、高可靠性的 CAN FD 应用产品。MCP2517FD 的灵活性和易用性，使得它成为连接未来 CAN 网络的理想选择。
