MCP23S17 I/O扩展芯片的中文详细资料

第一章：MCP23S17概述及其核心特性

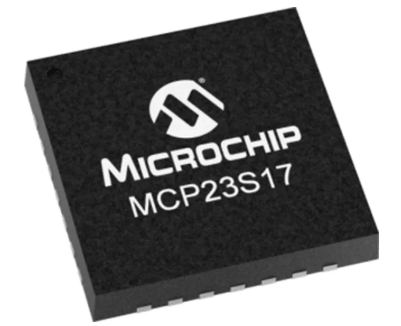

MCP23S17是一款由Microchip Technology公司生产的16位通用I/O扩展芯片，旨在通过SPI总线为微控制器（MCU）提供额外的数字输入/输出端口。在许多嵌入式系统中，微控制器自身的GPIO引脚数量往往有限，当需要控制的外部设备（如LED、按键、继电器、LCD显示屏等）数量较多时，I/O扩展芯片就成为了解决这一问题的理想方案。MCP23S17以其出色的性能、丰富的功能和简洁的接口，在工业控制、消费电子、汽车电子和物联网等多个领域得到了广泛应用。它不仅提供了多达16个可独立配置的I/O引脚，还集成了中断功能，能够有效地减轻主MCU的负担，使其可以专注于执行更复杂的任务，而不是持续轮询I/O状态。此外，该芯片支持高达17MHz的时钟频率，确保了数据传输的高速和稳定。其低功耗设计，也使得它非常适合于对能耗有严格要求的便携式设备。在众多同类产品中，MCP23S17以其高集成度、易用性和强大的功能集脱颖而出。

第二章：MCP23S17引脚功能详解

MCP23S17采用多种封装形式，包括28引脚的SOIC、SSOP和QFN等，以适应不同设计需求。理解每个引脚的功能是正确使用该芯片的前提。以下是关键引脚的详细说明：

• VDD和VSS： VDD是芯片的正电源输入引脚，通常连接到3.3V或5V电源。VSS是地引脚，连接到系统的公共地。为了保证芯片的稳定工作，建议在VDD和VSS之间放置一个0.1μF的去耦电容，并尽可能靠近芯片引脚。

• SCK、MOSI、MISO、CS： 这四个引脚构成了标准的SPI（串行外设接口）总线。**SCK（Serial Clock）**是串行时钟线，由主MCU提供，用于同步数据传输。**MOSI（Master Out Slave In）**是主出从入数据线，主MCU通过此引脚向MCP23S17发送命令和数据。**MISO（Master In Slave Out）**是主入从出数据线，MCP23S17通过此引脚将数据返回给主MCU。**CS（Chip Select）**是片选引脚，低电平有效，当主MCU需要与特定的MCP23S17通信时，会将其CS引脚拉低。

• A0、A1、A2： 这三个引脚是硬件地址引脚，通过外部上拉或下拉电阻可以配置成不同的地址。这使得单个SPI总线上最多可以连接8片MCP23S17，每片都有一个唯一的地址。当需要扩展更多I/O时，这种地址配置方式显得尤为重要，因为它极大地提高了系统的可扩展性。

• RESET： 这是复位引脚，低电平有效。当该引脚被拉低时，MCP23S17会恢复到其默认的初始状态，所有寄存器都被清零，所有GPIO引脚都配置为输入模式。通常，这个引脚连接到主MCU的一个GPIO，或者通过一个RC电路连接到电源，实现上电自动复位。

• INTA和INTB： 这是两个中断输出引脚。MCP23S17的16个I/O引脚被分为两个端口：PORTA（引脚GPA0-GPA7）和PORTB（引脚GPB0-GPB7）。INTA引脚可以配置为当PORTA上的任何一个引脚状态发生变化时产生中断，而INTB则对应PORTB。中断引脚通常连接到主MCU的外部中断引脚，以便在特定事件发生时立即唤醒主MCU，而不是让主MCU持续进行状态查询，从而大大提高了系统的响应效率和能源利用率。

• GPA0-GPA7和GPB0-GPB7： 这16个引脚是MCP23S17的核心，它们是真正的通用I/O端口。每个引脚都可以独立地配置为输入或输出模式。当配置为输出时，可以驱动外部设备；当配置为输入时，可以读取外部信号状态。这些引脚还具备强大的驱动能力，可以提供足够的电流来驱动LED等低功耗设备。

第三章：MCP23S17内部寄存器详解

MCP23S17的所有功能和配置都通过其内部的几个关键寄存器来实现。理解这些寄存器的功能和工作原理，是编写有效驱动程序的基础。

1. IODIR寄存器（I/O Direction Register）： 这个寄存器用于设置每个I/O引脚的方向。它是一个16位的寄存器，分为两个8位部分，对应PORTA和PORTB。如果某位被设置为'1'，则对应的引脚被配置为输入模式；如果设置为'0'，则配置为输出模式。例如，要将GPA0设置为输入，只需要将IODIRA寄存器的第0位设置为'1'。

2. IPOL寄存器（Input Polarity Register）： 这个寄存器用于反转输入引脚的极性。如果某位被设置为'1'，则对应的输入引脚的逻辑状态会被反转。例如，如果一个输入引脚的物理电平是高电平，但IPOL寄存器中对应的位是'1'，那么在读取该引脚状态时，得到的结果会是低电平。这对于处理某些特殊传感器或按键电路非常有用。

3. GPINTEN寄存器（Interrupt-on-Change Enable Register）： 这个寄存器用于启用或禁用特定引脚的中断功能。如果某位被设置为'1'，则对应的引脚在状态发生变化时会产生中断。这使得我们可以选择性地监控某些关键引脚，而忽略其他不重要的引脚，从而避免不必要的中断。

4. DEFVAL寄存器（Default Compare Register for Interrupt-on-Change）： 当一个引脚的中断功能被启用时，MCP23S17会将该引脚的当前值与DEFVAL寄存器中对应位的值进行比较。如果两者不同，则会产生中断。这使得我们能够设置一个“默认”或“期望”的状态，并只在引脚状态偏离这个期望状态时才产生中断。

5. INTCON寄存器（Interrupt-on-Change Control Register）： 这个寄存器用于控制中断的比较模式。如果某位被设置为'0'，则中断是基于引脚的当前值与前一个值的比较。如果设置为'1'，则中断是基于引脚的当前值与DEFVAL寄存器中对应位的比较。

6. IOCON寄存器（I/O Expander Configuration Register）： 这是一个非常重要的配置寄存器，用于设置芯片的多种工作模式。例如，可以通过此寄存器来配置SPI总线的模式，是使用8位还是16位模式；配置中断引脚是开漏输出还是推挽输出；配置地址引脚是否启用等。理解并正确配置IOCON寄存器是充分发挥MCP23S17性能的关键。

7. GPPU寄存器（Pull-Up Resistor Configuration Register）： 该寄存器用于启用或禁用每个I/O引脚的内部上拉电阻。如果某位被设置为'1'，则对应的引脚的内部上拉电阻被启用。这在连接按键或开路集电极设备时非常有用，因为它省去了外部上拉电阻，简化了硬件设计。

8. INTF寄存器（Interrupt Flag Register）： 当一个引脚产生中断时，该寄存器中对应的位会被置'1'，用于标识哪个引脚触发了中断。主MCU在收到中断信号后，可以通过读取INTF寄存器来确定中断源。

9. INTCAP寄存器（Interrupt Captured Register）： 当一个引脚的状态变化触发中断时，该引脚的当前值会被捕获并存储在INTCAP寄存器中。主MCU可以通过读取INTCAP寄存器来获取触发中断时引脚的状态，而不用担心在读取过程中引脚状态再次发生变化。

10. GPIO寄存器（General Purpose I/O Port Register）： 这个寄存器用于直接读写I/O引脚的当前值。当引脚被配置为输出模式时，向GPIO寄存器写入数据会直接改变引脚的电平。当引脚被配置为输入模式时，从GPIO寄存器读取数据会获得引脚的当前电平状态。

11. OLAT寄存器（Output Latch Register）： 这个寄存器用于存储输出引脚的最新状态。向OLAT寄存器写入数据会改变输出引脚的电平，但不会立即生效，而是在下一个写操作周期中生效。这在需要同时改变多个引脚状态时非常有用，可以避免“毛刺”现象。

第四章：SPI通信协议与MCP23S17

MCP23S17使用SPI总线与主MCU进行通信，其通信协议简洁而高效。理解SPI协议是实现有效通信的基础。

SPI协议基础： SPI是一种同步、全双工的串行通信协议，由主设备（Master）和从设备（Slave）组成。主设备通过SCK提供时钟，并通过MOSI向从设备发送数据；从设备则通过MISO向主设备发送数据。MCP23S17作为从设备，其通信过程完全由主MCU控制。

MCP23S17的SPI通信过程：

1. 片选： 主MCU首先将MCP23S17的CS引脚拉低，以选中该芯片，准备开始通信。

2. 发送控制字节： 主MCU通过MOSI发送一个8位的控制字节。这个控制字节包含了几个关键信息：

• 地址位（A2, A1, A0）： 对应MCP23S17的硬件地址引脚，用于选择特定的芯片。

• 读/写位（R/W）： '1'表示读操作，'0'表示写操作。

• 操作码： 用于标识这是一个MCP23S17的SPI操作。

3. 发送寄存器地址： 紧接着，主MCU发送一个8位的寄存器地址，用于指定要读写哪个内部寄存器。

4. 数据传输：

• 写操作： 如果是写操作（R/W='0'），主MCU会发送一个或两个字节的数据，写入指定的寄存器。

• 读操作： 如果是读操作（R/W='1'），MCP23S17会在MISO线上返回一个或两个字节的数据，供主MCU读取。

5. 结束通信： 通信完成后，主MCU将CS引脚拉高，结束与该芯片的通信。

MCP23S17支持8位和16位两种操作模式，这可以通过配置IOCON寄存器来选择。在8位模式下，每次读写操作只针对一个8位寄存器，例如IODIRA或IODIRB。在16位模式下，可以一次性读写两个8位寄存器，例如同时读写IODIRA和IODIRB，这大大提高了数据传输效率。

第五章：MCP23S17应用实例与编程实现

为了更好地理解MCP23S17的应用，我们可以通过几个具体的编程实例来详细说明其工作原理。以下以常见的Arduino平台为例，介绍如何驱动MCP23S17。

1. 准备工作

• 硬件连接：将Arduino的SPI引脚（通常是D10/CS, D11/MOSI, D12/MISO, D13/SCK）连接到MCP23S17的对应引脚。将MCP23S17的VDD和VSS连接到Arduino的5V和GND。根据需要配置A0、A1、A2引脚，通常直接接地以使用默认地址0x00。

• 库文件：使用开源社区提供的MCP23S17库，可以极大地简化编程工作。例如，Adafruit或SparkFun等公司都提供了成熟的库文件。

2. 编程实例：控制LED灯

• 目标： 使用MCP23S17的GPIO引脚来控制16个LED灯的亮灭。

• 步骤：

• 在setup()函数中，初始化SPI总线并配置MCP23S17。

• 将所有16个GPIO引脚都配置为输出模式。这需要向IODIRA和IODIRB寄存器都写入0x00。

• 在loop()函数中，可以通过向GPIO寄存器写入不同的值来控制LED的亮灭。例如，要点亮PORTA上的所有LED，可以向GPIOA寄存器写入0xFF。

• 为了实现流水灯效果，可以循环地向GPIO寄存器写入不同的位模式，并加入适当的延时。

3. 编程实例：读取按键状态并产生中断

• 目标： 使用MCP23S17的GPIO引脚连接多个按键，当任何按键被按下时，触发中断来通知Arduino。

• 步骤：

• 在ISR中，Arduino首先要读取MCP23S17的INTF和INTCAP寄存器，以确定哪个按键被按下。

• 读取INTCAP寄存器可以获取触发中断时按键的真实状态。

• 读取并清空中断标志后，ISR可以设置一个标志位，通知loop()函数进行后续处理，例如发送数据、改变状态等。

• 在loop()中，Arduino可以执行其他任务。当有按键被按下时，MCP23S17的INTA引脚会被拉低，触发Arduino的中断服务程序（ISR）。

• 配置按键连接的GPIO引脚为输入模式（IODIR=1）。

• 启用该引脚的内部上拉电阻（GPPU=1）。

• 启用该引脚的中断功能（GPINTEN=1）。

• 配置中断引脚为开漏输出模式（IOCON.INTPOL=0, IOCON.ODR=1）。

• 将MCP23S17的中断引脚（例如INTA）连接到Arduino的外部中断引脚。

• 硬件连接： 将按键一端连接到MCP23S17的某个GPIO引脚，另一端接地。为了避免按键悬空时的不稳定状态，可以配置该引脚的内部上拉电阻。

• setup()函数：

• loop()函数：

• ISR（Interrupt Service Routine）：

这些实例展示了MCP23S17的灵活性和强大功能。通过SPI通信，我们可以轻松地配置其内部寄存器，从而实现各种复杂的I/O控制和状态监测任务。

第六章：MCP23S17与其他I/O扩展芯片的比较与选择

在市面上，除了MCP23S17，还有其他多种I/O扩展芯片，例如使用I2C总线的MCP23017、PCF8574等。了解它们之间的差异有助于我们在实际项目中做出正确的选择。

• MCP23S17 vs. MCP23017： 这是两款功能几乎完全相同的芯片，唯一的区别在于通信接口。MCP23S17使用SPI接口，而MCP23017使用I2C接口。

• SPI（MCP23S17）： 优点在于速度快，可以支持高达10MHz甚至更高（MCP23S17最高可达17MHz），适合于需要高速I/O更新的应用。缺点是需要4根线（SCK, MOSI, MISO, CS）来通信，如果连接多片芯片，还需要更多的片选线。

• I2C（MCP23017）： 优点是只需要两根线（SDA, SCL），可以方便地连接多达8个设备，总线结构简单。缺点是速度相对较慢，通常最高为400kHz或1MHz，不适合对实时性要求极高的应用。

• MCP23S17 vs. PCF8574： PCF8574是一款更早的8位I/O扩展芯片，也使用I2C总线。

• MCP23S17： 提供16个I/O引脚，具有中断功能，可以独立配置每个引脚的方向和极性，内部有上拉电阻，功能更加丰富和强大。

• PCF8574： 提供8个I/O引脚，功能相对简单，所有引脚只能作为输入或输出，不能单独配置。其中断功能也相对基础。

如何选择？

• 如果你的项目对速度和实时性有较高要求，并且主MCU有足够的SPI接口，那么MCP23S17是更好的选择。例如，在需要快速响应按键或传感器输入的工业控制系统中。

• 如果你的项目对布线和接口数量有严格限制，并且对速度没有特别高的要求，那么MCP23017或PCF8574可能更适合。例如，在一些空间有限的消费电子产品或物联网设备中。

第七章：常见问题与解决方案

1. 无法通信：

• 检查硬件连接： 确保VDD、VSS、SCK、MOSI、MISO、CS、RESET等引脚连接正确且牢固。

• 检查电源： 确认MCP23S17的供电电压在规格范围内，并在VDD和VSS之间添加去耦电容。

• 检查地址引脚： 确保A0、A1、A2引脚的电平状态与软件中的地址配置一致。

• 检查SPI模式： 确保主MCU的SPI模式（CPOL和CPHA）与MCP23S17兼容。MCP23S17支持SPI模式0和模式3。

• 检查复位引脚： 确保RESET引脚在高电平状态，或者通过RC电路正确复位。

2. I/O引脚无法正常工作：

• 检查IODIR寄存器： 确认已将引脚配置为正确的输入或输出模式。

• 检查GPPU寄存器： 如果引脚作为输入使用且未连接外部上拉/下拉电阻，确保已启用内部上拉电阻。

• 检查供电电压： 确保MCP23S17和它所驱动的设备都工作在相同的电压域，或者使用了电平转换器。

3. 中断功能无法触发：

• 检查GPINTEN寄存器： 确认已启用需要产生中断的引脚的中断功能。

• 检查IOCON寄存器： 确认中断引脚的输出模式配置正确，例如是推挽还是开漏。

• 检查INTA/INTB引脚连接： 确保中断引脚已正确连接到主MCU的外部中断引脚。

• 检查INTF寄存器： 在中断服务程序中，必须读取INTF和INTCAP寄存器，以清除中断标志，否则中断引脚可能无法恢复到高电平。

第八章：深入探究：MCP23S17的高级应用与未来展望

MCP23S17作为一款功能强大的I/O扩展芯片，其应用远不止于简单的按键和LED控制。在更复杂的系统中，它可以发挥更大的作用。

1. SPI多设备级联： 通过地址引脚（A0-A2），我们可以在同一SPI总线上连接多达8片MCP23S17芯片，总共可扩展128个GPIO。如果需要更多，还可以使用多路复用器或软件模拟多个CS引脚来进一步扩展。

2. 电平转换： 由于MCP23S17可以工作在3.3V或5V电压下，它可以作为一种简单的电平转换器。例如，当主MCU工作在3.3V时，可以将MCP23S17的VDD连接到5V，通过GPIO引脚来驱动5V的设备，反之亦然。

3. 高速数据采集： 在一些需要高速采集多路开关量信号的场景中，MCP23S17的SPI高速接口和中断功能使其成为理想选择。当多个输入信号同时发生变化时，MCP23S17可以迅速产生中断，主MCU可以在很短的时间内读取所有引脚的状态。

4. 远程控制与数据采集： 在物联网应用中，MCP23S17可以作为边缘设备的一部分，负责本地的I/O控制和数据采集，并通过主MCU将数据上传到云端。这种分层架构可以减轻主MCU的负担，提高系统的整体性能和可靠性。

随着物联网、人工智能和嵌入式系统技术的不断发展，对I/O扩展芯片的需求将持续增长。未来的MCP23S17或其他类似芯片可能会集成更多的功能，例如更高级的PWM（脉宽调制）输出、ADC（模数转换）输入、更智能的中断处理逻辑，甚至可能集成一些简单的逻辑门功能，以进一步简化外部电路设计。MCP23S17作为其中的佼佼者，无疑将继续在各种创新项目中扮演重要角色。
