MCP2221A 中文用户手册

第一章：引言

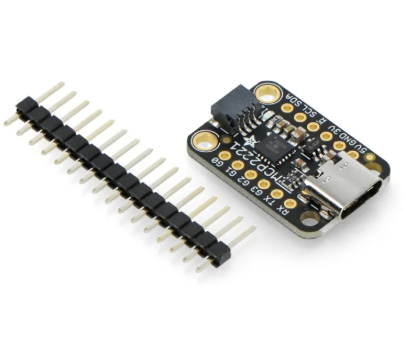

1.1 MCP2221A 简介

欢迎使用 MCP2221A 中文用户手册。本手册旨在为用户提供全面、详尽的 MCP2221A 功能、特性、应用以及编程指南。MCP2221A 是一款由 Microchip Technology 公司推出的高度集成的 USB 到 I2C/SMBus 和 GPIO 桥接器，它在各种嵌入式系统中扮演着至关重要的角色，尤其适用于那些需要通过 USB 接口与 I2C 设备或通用输入输出引脚进行通信的场合。其小巧的封装、丰富的特性集和简便的编程接口，使其成为工程师、创客和电子爱好者的理想选择。

在现代电子设计中，设备间通信的效率和便捷性至关重要。传统的通信方式，如 UART、SPI 等，各有其优势，但也存在局限性。I2C (Inter-Integrated Circuit) 总线因其简单的双线制、多主多从的拓扑结构和广泛的应用范围，在传感器、存储器、实时时钟（RTC）等设备中得到了广泛应用。然而，个人电脑通常不直接提供 I2C 接口，这就给开发者带来了挑战。MCP2221A 的出现完美解决了这一问题，它作为一个强大的“翻译官”，将复杂的 USB 协议转换成简单易懂的 I2C 信号，从而让用户能够轻松地通过电脑控制和监控 I2C 设备。

本手册将从多个维度深入剖析 MCP2221A 的技术细节。我们将首先介绍其核心功能和技术规格，包括其独特的 USB HID（Human Interface Device）接口。与传统的虚拟串口不同，HID 接口无需安装额外的驱动程序，在绝大多数主流操作系统（如 Windows、macOS、Linux）上都能即插即用，极大地简化了开发和部署流程。此外，MCP2221A 还提供了四个可配置的通用输入输出（GPIO）引脚，这些引脚可以独立配置为数字输入、数字输出、I2C 地址引脚、专用功能引脚（如晶振输出、中断输入、模拟输入等）。这种灵活性使得 MCP2221A 不仅仅是一个简单的协议转换器，更是一个功能强大的多功能调试工具和系统控制核心。

在接下来的章节中，我们将详细探讨 MCP2221A 的硬件特性，包括其引脚功能、电源管理、时钟源选择以及不同封装类型。我们将提供详细的电路连接图和设计建议，帮助您快速将 MCP2221A 集成到您的项目中。随后，我们将深入讲解 I2C/SMBus 接口的工作原理和编程模型，包括如何设置 I2C 总线速率、如何进行读写操作、以及如何处理 I2C 总线上的各种事件。为了帮助您更好地理解，我们将提供伪代码和实际的代码示例，涵盖 I2C 主机模式下的基本通信、多字节读写以及重复启动条件等高级功能。

除了 I2C 接口，我们还将详细阐述 GPIO 引脚的各种配置和应用。我们将展示如何将 GPIO 引脚配置为简单的数字输入输出，如何利用它们驱动 LED 或读取按键状态。我们还将探讨如何将 GPIO 引脚配置为特殊的辅助功能，例如将 GP0 配置为晶振输出，用于为其他设备提供时钟源；将 GP1 配置为通用中断输入，用于捕获外部设备的异步事件；以及将 GP2/GP3 配置为模拟输入，用于简单的电压监测。这些丰富的配置选项极大地扩展了 MCP2221A 的应用场景，使其能够胜任从简单的设备调试到复杂的系统控制等多种任务。

最后，本手册将提供关于 MCP2221A 软件开发工具和库的详细信息。我们将介绍 Microchip 官方提供的 MCP2221A 实用工具（Utility），这是一个图形化界面工具，允许用户无需编写代码即可快速配置和测试 MCP2221A 的各项功能。此外，我们还将介绍用于各种编程语言（如 C++, Python, C#）的软件库，这些库封装了底层 USB HID 通信细节，为开发者提供了高级、易用的 API 接口。我们将提供详细的 API 文档和示例代码，帮助您快速入门，并构建您的应用程序。

总之，本手册将是您使用 MCP2221A 的权威指南。无论您是初次接触 MCP2221A 的新手，还是希望深入挖掘其潜力的资深工程师，本手册都将为您提供所需的全部信息。我们希望通过这本手册，能够帮助您充分利用 MCP2221A 的强大功能，加速您的项目开发，并实现您的创新想法。

1.2 MCP2221A 的核心特性

MCP2221A 作为一个功能丰富的桥接芯片，其核心特性使其在同类产品中脱颖而出。这些特性不仅仅是简单的功能堆砌，它们共同构成了 MCP2221A 强大的性能基础和广泛的应用前景。首先，让我们来详细探讨其最为关键的几个特点。

2. USB 接口和通信协议

2.1 USB HID 接口

MCP2221A 最大的亮点之一就是其基于 USB 人机接口设备 (Human Interface Device, HID) 类的通信协议。与常见的 USB 虚拟串口（CDC）或大容量存储设备（MSC）不同，HID 类设备在绝大多数操作系统中都内置了标准驱动程序，无需用户手动安装任何额外的驱动文件。这意味着，当您将一个基于 MCP2221A 的设备插入电脑时，操作系统会立即识别它，并使其立即可用。这一特性极大地简化了最终用户的安装体验，降低了技术支持的成本，并使得 MCP2221A 非常适合用于面向大众的消费电子产品或通用调试工具。

HID 协议最初是为鼠标、键盘、游戏手柄等设备设计的，其特点是数据包小、传输延迟低。MCP2221A 利用这一特性，通过自定义的 HID 报告（Reports）来实现对 I2C 总线和 GPIO 引脚的控制。每个 HID 报告都包含一个唯一的报告 ID（Report ID），用于区分不同的控制命令和数据。例如，一个报告可能用于设置 I2C 总线速率，另一个报告用于执行 I2C 写操作，还有一个报告用于读取 GPIO 的状态。这种结构化的通信方式使得上位机软件能够清晰地向 MCP2221A 发送指令并接收反馈。

使用 HID 接口的另一个显著优势是其跨平台性。无论是 Windows、macOS、Linux，还是嵌入式操作系统如 Android 和 iOS，都提供了成熟的 HID API。开发者可以利用这些标准的 API 来编写跨平台的应用程序，而无需为每个操作系统编写特定的驱动层代码。例如，在 Python 中，可以使用 hidapi 库来与 MCP2221A 进行通信；在 C# 中，可以使用 .NET 的 HID 库；在 C++ 中，可以使用 libusb 或专门的 HID 库。这种语言和平台的无关性，极大地提升了开发的灵活性和效率。

尽管 HID 协议在数据包大小上有限制，但这对于 I2C/GPIO 桥接应用来说并非瓶颈。I2C 总线的数据传输通常是以字节为单位，MCP2221A 的 HID 报告设计已经充分考虑了这一特点，能够高效地传输 I2C 读写命令和数据。例如，对于 I2C 读写操作，一个 HID 报告可以包含 I2C 设备的从地址、读写命令、要传输的数据长度以及实际的数据。MCP2221A 的内部固件会解析这些 HID 报告，并将其转换成 I2C 总线上的时序信号。同样，当 MCP2221A 从 I2C 设备接收到数据后，它会将这些数据封装到 HID 报告中，并发送回上位机。

此外，MCP2221A 还支持 USB 全速（Full-Speed）模式，最高数据传输速率可达 12 Mbps。尽管实际的 I2C/GPIO 速率通常远低于这个值，但 USB 全速模式提供了足够的带宽来支持快速的配置变更和数据传输，确保了通信的实时性和响应性。例如，在调试需要高频率数据采集的传感器时，MCP2221A 的高速 USB 接口可以确保上位机能够及时获取数据，而不会因通信瓶颈而丢失数据或产生延迟。

总而言之，MCP2221A 的 USB HID 接口是其核心竞争力之一。它通过利用操作系统内置的标准驱动程序，消除了用户安装驱动的麻烦，简化了部署，提升了用户体验。同时，其跨平台的特性和高效的数据传输机制，为开发者提供了强大的工具，使其能够专注于应用程序逻辑的开发，而不是底层通信协议的实现。

2.2 USB VID/PID 和产品信息

为了在 USB 总线上唯一标识自己，每个 USB 设备都拥有一个供应商 ID（Vendor ID, VID）和一个产品 ID（Product ID, PID）。MCP2221A 也不例外。作为 Microchip Technology 的产品，它拥有 Microchip 公司的 VID，即 0x04D8。而 PID 则用于区分不同的产品线，MCP2221A 的默认 PID 是 0x00DD。

这种 VID/PID 组合是操作系统识别 MCP2221A 的基础。当您将设备插入电脑时，操作系统会查询其 VID/PID，并根据这些信息来加载相应的驱动程序。对于 MCP2221A 而言，由于它属于 HID 类设备，操作系统会加载通用的 HID 驱动程序。

除了 VID 和 PID，MCP2221A 还提供了可编程的 USB 描述符（Descriptors）。这些描述符存储在芯片内部的非易失性存储器（Flash Memory）中，用于向操作系统报告设备的各种信息，例如制造商字符串、产品字符串和序列号。MCP2221A 允许用户通过专用的配置工具来修改这些描述符。例如，您可以将制造商字符串从 “Microchip Technology Inc.” 修改为您自己公司的名称，将产品字符串从 “MCP2221A USB-I2C/GPIO Bridge” 修改为您的产品名称。这种自定义能力对于那些希望将 MCP2221A 集成到自有产品中的开发者来说非常有价值，它可以帮助建立品牌识别度，并使产品看起来更加专业。

可编程的序列号也是一个非常实用的功能。每个 MCP2221A 芯片都出厂时带有一个唯一的默认序列号。开发者可以根据需要，为每个设备分配一个特定的序列号。当多个基于 MCP2221A 的设备同时连接到一台电脑时，上位机软件可以通过查询它们的序列号来区分和管理这些设备。这在需要同时控制多个相同设备的应用场景中非常重要，例如在自动化测试、设备校准或多路传感器数据采集系统中。

要修改这些 USB 描述符，您需要使用 Microchip 提供的 MCP2221A Configuration Utility。这个工具提供了一个图形化的界面，允许您轻松地修改 VID、PID、制造商字符串、产品字符串、序列号以及其他一些配置参数，例如 USB 供电模式、最大功耗等。这些配置参数一旦写入到 MCP2221A 的内部存储器中，就会在每次上电后生效，即使断开 USB 连接也不会丢失。

2.3 USB 供电模式和功耗

MCP2221A 支持两种 USB 供电模式：总线供电（Bus-powered）和自供电（Self-powered）。

在总线供电模式下，MCP2221A 及其所连接的外部电路，完全由 USB 总线提供的 5V 电源供电。这种模式的优点是电路设计简单，无需额外的外部电源。然而，根据 USB 规范，一个总线供电的设备在枚举（Enumeration）完成之前，最大电流不能超过 100mA；在枚举完成后，如果请求并获得了主机的许可，最大电流可以达到 500mA（对于 USB 2.0）。MCP2221A 本身的功耗非常低，通常在几十毫安的范围内。因此，在总线供电模式下，您需要确保 MCP2221A 以及所有与其相连的外部电路的总功耗不超过 USB 规范所允许的限值。MCP2221A 的配置工具允许您设置设备所请求的最大 USB 电流，以符合 USB 规范。

在自供电模式下，MCP2221A 及其所连接的外部电路由一个独立的外部电源供电。这种模式的优点是，它不受 USB 总线电流限制，可以驱动需要更高功率的外部电路。例如，如果您需要使用 MCP2221A 控制一个电机驱动器或一个大功率的 LED 阵列，那么自供电模式是更好的选择。在自供电模式下，MCP2221A 仍然需要连接 USB 的 VBUS 引脚来检测 USB 总线的存在，但其主要的供电来源是外部电源。在电路设计中，您需要确保外部电源的电压和电流能力能够满足整个系统的需求。

MCP2221A 的配置工具同样允许您选择是使用总线供电还是自供电模式，并可以设置在总线供电模式下设备所声明的最大功耗。正确配置这些参数非常重要，它不仅确保了设备符合 USB 规范，也避免了因供电不足而导致设备工作不稳定的问题。

3. I2C/SMBus 接口

3.1 I2C/SMBus 基础

I2C (Inter-Integrated Circuit) 和 SMBus (System Management Bus) 都是由 Philips (现为 NXP) 和 Intel 分别开发的双线串行总线协议，用于设备间的短距离通信。它们都使用两条线：一条用于时钟信号 (SCL)，另一条用于数据信号 (SDA)。I2C 和 SMBus 在很多方面都非常相似，但也有一些关键的区别，主要体现在时序、电压电平以及一些特定的协议上。MCP2221A 能够同时支持这两种协议，为用户提供了极大的灵活性。

I2C 总线是一种主从结构。一个 I2C 总线可以有多个主设备和多个从设备。主设备负责发起通信、产生时钟信号，并控制总线。从设备则根据主设备的指令进行响应。每个从设备在 I2C 总线上都有一个唯一的地址，主设备通过这个地址来指定与其通信的从设备。I2C 总线协议定义了数据传输的几个关键阶段：启动条件 (Start Condition)、从设备地址发送、数据传输以及停止条件 (Stop Condition)。

启动条件是一个特殊的时序，它由 SDA 从高电平变为低电平，而 SCL 保持高电平。这标志着一个新的通信周期的开始。随后，主设备会发送一个 7 位或 10 位的从设备地址，紧接着是一个读写位（R/W），用于指示本次操作是读还是写。从设备在收到与自己地址匹配的地址后，会拉低 SDA 线以发送一个应答信号 (ACK)，表示它已准备好进行通信。

数据传输是以字节为单位进行的。主设备在 SCL 的上升沿发送数据，从设备在 SCL 的下降沿接收数据。每个字节传输完成后，接收方都需要发送一个 ACK 信号来确认。如果接收方没有发送 ACK 信号（即发送了一个非应答信号，NACK），则表示通信失败或数据传输已结束。最后，当所有数据传输完毕后，主设备会发送一个停止条件，即 SDA 从低电平变为高电平，而 SCL 保持高电平。这标志着通信周期的结束。

3.2 I2C 主机模式操作

MCP2221A 作为 I2C/SMBus 桥接器，始终以主设备模式工作。它负责产生 SCL 时钟，并控制 SDA 线上的数据传输。MCP2221A 的 I2C 接口支持多种总线速率，包括 100 kHz (标准模式)、400 kHz (快速模式) 和 1 MHz (快速模式+)。用户可以通过配置来选择所需的速率，以满足不同 I2C 设备的要求。

MCP2221A 支持所有基本的 I2C 主机操作，包括单字节读写、多字节读写、重复启动（Repeated Start）条件以及时钟拉伸（Clock Stretching）。

• 单字节读写: 这是最简单的 I2C 操作。例如，要向一个从设备写入一个字节，MCP2221A 会首先发送一个启动条件，然后发送从设备的地址和写命令。从设备应答后，MCP2221A 会发送一个数据字节。最后，它会发送一个停止条件来结束通信。读操作类似，只是在地址后面发送的是读命令，然后从设备会发送一个字节的数据，最后 MCP2221A 会发送一个 NACK 信号来表示数据接收完毕，并发送停止条件。

• 多字节读写: MCP2221A 能够高效地处理多字节读写。在多字节写操作中，在发送第一个数据字节并收到应答后，MCP2221A 会继续发送后续的数据字节，直到所有数据发送完毕。在多字节读操作中，MCP2221A 会在接收每个字节后发送一个 ACK 信号，表示准备好接收下一个字节。当接收到最后一个字节时，它会发送一个 NACK 信号，以指示从设备停止发送数据，并发送停止条件。

• 重复启动条件: 重复启动条件允许 MCP2221A 在不发送停止条件的情况下，重新开始一个新的 I2C 事务。这在一些特殊应用中非常有用，例如，当您需要先向一个设备的内部寄存器地址写入数据，然后再从该寄存器读取数据时。使用重复启动条件可以确保整个读写操作被视为一个不可分割的原子操作，从而避免了其他主设备在此期间抢占总线的情况。MCP2221A 的固件支持这一功能，使得开发者能够轻松地实现复杂的 I2C 读写时序。

• 时钟拉伸: 时钟拉伸是 I2C 协议的一个可选功能，它允许从设备通过在 SCL 线上保持低电平来暂停通信，以争取时间来处理数据。MCP2221A 的 I2C 引擎能够检测到并正确处理时钟拉伸。当从设备拉低 SCL 线时，MCP2221A 会等待，直到从设备释放 SCL 线，然后才继续传输数据。

3.3 I2C 接口编程指南

为了使用 MCP2221A 的 I2C 接口，开发者需要通过 USB HID 接口向其发送特定的命令报告。这些命令报告通常包含 I2C 设备的从地址、读写命令、数据长度以及实际数据。

以下是 MCP2221A 的 I2C 编程模型概述：

1. 连接和设备枚举:首先，您的应用程序需要通过 USB HID API 找到并连接到 MCP2221A 设备。这通常涉及到搜索特定的 VID/PID 组合。

2. 配置 I2C 总线:在进行 I2C 通信之前，您需要向 MCP2221A 发送一个配置命令，以设置 I2C 总线的速率。这个命令通常是一个 HID 报告，其中包含一个特定的命令代码和所需的总线速率值（例如，100 kHz、400 kHz）。

3. I2C 写操作:要执行 I2C 写操作，您的应用程序需要构建一个 HID 报告，其中包含以下信息：

• 命令代码: 指示这是一个 I2C 写操作。

• 从设备地址: 8 位地址（包含读写位）。

• 数据长度: 要写入的字节数。

• 数据: 实际要写入的数据字节。 将这个报告发送给 MCP2221A 后，MCP2221A 的内部固件会负责生成 I2C 总线上的时序信号，并执行写操作。

4. I2C 读操作:要执行 I2C 读操作，您的应用程序需要发送一个 HID 报告，其中包含：

• 命令代码: 指示这是一个 I2C 读操作。

• 从设备地址: 8 位地址（包含读写位）。

• 数据长度: 要读取的字节数。 MCP2221A 执行读操作后，会将从 I2C 总线接收到的数据封装在一个响应报告中，并通过 HID 接口发送回您的应用程序。您的应用程序需要接收并解析这个响应报告，以获取读取到的数据。

5. 处理错误和状态:在 I2C 通信过程中，可能会出现各种错误，例如从设备无应答（NACK）、总线冲突等。MCP2221A 的响应报告通常会包含一个状态字节，用于指示操作是否成功以及具体的错误类型。您的应用程序需要检查这个状态字节，并根据错误类型进行相应的处理。

通过这种方式，开发者无需关心底层 I2C 总线的时序细节，只需要发送和接收预定义格式的 HID 报告，即可实现对 I2C 设备的完全控制。Microchip 提供的软件库进一步简化了这一过程，它提供了高级函数（例如 I2CWrite() 和 I2CRead()），将 HID 报告的构建和解析过程封装起来，使开发者能够更加专注于应用层逻辑的实现。

4. 通用输入输出 (GPIO) 功能

4.1 GPIO 引脚配置和模式

MCP2221A 提供了四个可配置的通用输入输出 (GPIO) 引脚，即 GP0、GP1、GP2 和 GP3。这些引脚的功能远不止简单的数字输入和输出，它们可以根据用户的需求配置为多种不同的模式，极大地增强了 MCP2221A 的灵活性和应用范围。

这些引脚的配置信息同样存储在 MCP2221A 的内部非易失性存储器中，这意味着一旦配置完成，即使断电也不会丢失，设备每次上电都会按照预设的模式工作。用户可以使用 MCP2221A Configuration Utility 工具来设置每个引脚的默认模式和状态。

以下是每个 GPIO 引脚可配置的模式和功能：

• 数字输入 (Digital Input): 在此模式下，引脚被配置为输入，可以读取外部设备的数字电平（高电平或低电平）。这对于读取按钮状态、检测开关状态或接收来自其他数字设备的信号非常有用。

• 数字输出 (Digital Output): 在此模式下，引脚被配置为输出，可以由软件控制其电平。可以将其设置为高电平或低电平。这对于驱动 LED、控制继电器、或向其他设备发送控制信号非常有用。

• 专用功能 (Dedicated Function): 除了通用的输入输出功能，每个 GPIO 引脚还可以被赋予一些特定的专用功能，这些功能使得 MCP2221A 能够胜任更复杂的任务。

• 专用功能 I2C/SMBus 从设备模式: 配合 GP2 模拟成一个 I2C/SMBus 从设备。

• USB_SUSPEND 引脚: 类似于 GP0 和 GP2，GP3 也可以用作 USB_SUSPEND 引脚。

• 模拟输入 (Analog Input): 类似于 GP2，GP3 也可以配置为另一个 10 位 ADC 的输入引脚，用于测量第二个模拟电压。

• 专用功能 I2C/SMBus 从设备模式: GP2 和 GP3 配合使用，可以使 MCP2221A 模拟成一个 I2C/SMBus 从设备。

• USB_SUSPEND 引脚: 类似于 GP0，GP2 也可以用作 USB_SUSPEND 引脚。

• 模拟输入 (Analog Input): GP2 可以配置为一个 10 位 ADC（模数转换器）的输入引脚。这使得 MCP2221A 能够测量外部的模拟电压，例如用于监测电池电量或读取电位器等模拟传感器的值。MCP2221A 的内部 ADC 具有 10 位的分辨率，能够提供相当精确的测量结果。

• 通用中断输入 (General Purpose Interrupt Input): GP1 可以配置为通用中断输入。当引脚上的电平发生变化时（上升沿、下降沿或双沿），MCP2221A 会产生一个中断，并通知上位机软件。这对于需要实时响应外部事件的应用（如按键按下、传感器触发）非常重要。它避免了上位机软件需要不断地轮询引脚状态，从而提高了效率。

• I2C 地址引脚 (I2C Address Pin): 类似于 GP0，GP1 也可以用于 I2C 从设备的地址选择。

• 时钟输出 (Clock Output): GP0 可以配置为输出一个时钟信号，其频率可编程。这对于为其他需要外部时钟源的设备（如微控制器、ADC、DAC 等）提供时钟非常有用。可编程的频率范围为 12 MHz / 2^n，其中 n 是一个整数，从而可以生成多种不同的时钟频率。

• I2C 地址引脚 (I2C Address Pin): GP0 还可以用于I2C从设备的地址选择。当 MCP2221A 处于 I2C 从设备模式时（尽管通常用作主设备），这个引脚可以用来改变其从设备地址。

• USB_SUSPEND 引脚: 当 USB 总线进入挂起（Suspend）状态时，GP0 可以被配置为输出一个指示信号。这对于那些需要在 USB 挂起时进入低功耗模式的外部电路非常有用。

• GP0:

• GP1:

• GP2:

• GP3:

4.2 GPIO 接口编程指南

与 I2C 接口类似，对 GPIO 引脚的操作也是通过发送和接收特定的 HID 报告来完成的。开发者需要使用 MCP2221A 的软件 API 或工具来配置和控制这些引脚。

以下是 GPIO 编程模型的基本流程：

1. 配置 GPIO 引脚:在应用程序启动时，或在需要更改 GPIO 引脚功能时，您需要向 MCP2221A 发送一个配置报告。这个报告会指定每个引脚的模式（输入/输出/专用功能）以及输出引脚的默认状态。例如，您可以配置 GP0 为时钟输出，GP1 为中断输入，GP2 和 GP3 为数字输出。

2. 设置数字输出:要将一个 GPIO 引脚设置为高电平或低电平，您的应用程序需要发送一个包含 GPIO 输出状态的 HID 报告。这个报告会有一个位掩码，用于指定要控制哪个引脚，以及另一个位掩码来指定每个引脚的新电平。

3. 读取数字输入:要读取一个或多个 GPIO 引脚的当前状态，您的应用程序需要发送一个读取 GPIO 状态的命令报告。MCP2221A 会返回一个响应报告，其中包含一个位掩码，指示了每个 GPIO 引脚的当前电平（高或低）。

4. 配置和处理中断:如果将 GP1 配置为中断输入，您可以设置中断的触发条件（上升沿、下降沿或双沿）。当外部事件触发中断时，MCP2221A 会通过 USB 总线向主机发送一个异步的 HID 报告。您的应用程序需要注册一个回调函数或使用轮询机制来接收这些中断报告，并执行相应的处理逻辑。

5. 读取模拟输入:要读取 GP2 或 GP3 上的模拟电压，您的应用程序需要发送一个 ADC 转换命令。MCP2221A 会在内部进行模数转换，并将转换结果（一个 10 位的数字值）封装在响应报告中发送回主机。这个数字值需要通过简单的换算才能得到实际的电压值。

MCP2221A 的 GPIO 功能为嵌入式项目提供了极大的便利。它不仅仅是一个简单的 I2C 桥接器，更是一个集成了数字和模拟 I/O 的多功能调试和控制设备。开发者可以利用其丰富的 GPIO 功能，实现各种各样的任务，例如控制外部设备、读取传感器数据、处理中断事件等，从而极大地简化了硬件设计和软件开发。

5. MCP2221A 软件工具和编程接口

5.1 MCP2221A Configuration Utility

MCP2221A Configuration Utility 是 Microchip 官方提供的一款图形化界面工具，它是使用 MCP2221A 的重要辅助工具。这款工具不仅用于配置 MCP2221A 的各种参数，还提供了一个简单易用的界面来测试 I2C 通信和 GPIO 功能，无需编写任何代码。

该工具的主要功能包括：

• USB 描述符配置:允许用户修改 MCP2221A 的 USB 描述符，包括 VID、PID、制造商字符串、产品字符串和序列号。这对于品牌定制和多设备管理非常重要。

• GPIO 引脚配置:提供了直观的界面来设置每个 GPIO 引脚的模式和功能。您可以轻松地将引脚配置为数字输入、数字输出、I2C 地址引脚或专用功能引脚，并设置输出引脚的默认上电状态。

• I2C/SMBus 配置:允许用户设置 I2C 总线的默认速率，并配置 I2C 接口的其他参数。

• USB 供电配置:可以设置 MCP2221A 的 USB 供电模式（总线供电或自供电）以及在总线供电模式下设备所请求的最大电流。

• I2C 调试器:这是 Configuration Utility 的一个非常实用的功能。它提供了一个 I2C 调试界面，允许用户输入 I2C 从设备地址和数据，然后点击按钮即可执行 I2C 写或读操作。这对于验证硬件连接、测试 I2C 设备的基本功能以及快速调试非常有用。

• GPIO 控制面板:提供了一个实时的 GPIO 状态面板。您可以点击按钮来改变数字输出引脚的电平，并实时查看数字输入引脚的当前状态。如果 GPIO 引脚配置为模拟输入，您还可以实时查看 ADC 转换结果。

所有在 Configuration Utility 中进行的配置更改，都会被写入到 MCP2221A 内部的非易失性存储器中。这意味着这些配置在断电后依然保持，无需在每次使用时重新配置。这使得 MCP2221A 可以被配置为一个功能固定的设备，例如一个专用的 I2C 传感器接口或一个简单的 GPIO 扩展板，而无需额外的编程。

5.2 软件库和 API

为了方便开发者使用 MCP2221A，Microchip 提供了针对多种编程语言的软件库和 API。这些库封装了底层的 USB HID 通信细节，为开发者提供了高级、易用的函数接口。开发者无需深入了解 USB HID 报告的格式和内容，只需调用简单的函数即可实现所需的功能。

Microchip 提供的软件库通常包括：

• 设备管理函数: 用于查找、打开和关闭 MCP2221A 设备。这些函数通常使用 VID/PID 或序列号来识别设备。

• 配置函数: 用于设置 MCP2221A 的各种参数，包括 USB 描述符、GPIO 引脚模式、I2C 总线速率等。

• I2C/SMBus 函数:

• Mcp2221_I2c_Write(handle, slaveAddress, data, length): 用于向 I2C 从设备写入数据。

• Mcp2221_I2c_Read(handle, slaveAddress, data, length): 用于从 I2C 从设备读取数据。

• Mcp2221_I2c_WriteWithRestart(handle, slaveAddress, data, length): 用于执行带有重复启动条件的 I2C 写操作。

• 这些函数通常会返回一个状态码，用于指示操作是否成功。

• GPIO 函数:

• Mcp2221_Gpio_SetDirection(handle, mask, direction): 用于设置 GPIO 引脚的输入/输出方向。

• Mcp2221_Gpio_SetOutput(handle, mask, value): 用于设置数字输出引脚的电平。

• Mcp2221_Gpio_Read(handle, mask): 用于读取数字输入引脚的电平。

• ADC 函数:

• Mcp2221_ADC_Read(handle, channel): 用于读取指定通道（GP2 或 GP3）的 ADC 转换结果。

这些软件库极大地降低了开发难度。以 Python 为例，开发者可以使用 mcp2221-python 这样的第三方库来快速构建应用程序。

Python

import mcp2221# 找到并打开 MCP2221A 设备try:
    mcp = mcp2221.Mcp2221()except mcp2221.Mcp2221Exception as e:
    print(f"Error: {e}")
    exit()# 配置 I2C 总线速率为 400kHzmcp.i2c.speed = 400000
    # 向 I2C 从设备 (地址 0x68) 写入数据slave_address = 0x68data_to_write = b'x00x12x34'
    # 寄存器地址和数据mcp.i2c.write(slave_address, data_to_write)
    # 从 I2C 从设备 (地址 0x68)
    读取数据slave_address = 0x68bytes_to_read = 2read_data
    = mcp.i2c.read(slave_address, bytes_to_read)
print(f"Read data: {read_data.hex()}")# 关闭设备mcp.close()

以上是一个简单的 Python 代码示例，展示了如何使用高级 API 来与 MCP2221A 进行 I2C 通信。可以看到，整个过程非常直观，开发者只需要关注 I2C 的读写操作，而无需关心底层的 USB HID 协议细节。

这些软件库通常可以在 Microchip 的官方网站或 GitHub 上找到。开发者可以根据自己的编程语言偏好选择合适的库，并结合本手册提供的详细信息，快速开始他们的项目。

6. MCP2221A 应用示例和设计指南

6.1 应用示例

MCP2221A 作为一个多功能桥接器，其应用场景非常广泛。以下是一些典型的应用示例：

• 传感器数据采集:许多传感器（如温度、湿度、加速度、光照传感器等）都使用 I2C 接口。开发者可以使用 MCP2221A 将这些 I2C 传感器连接到电脑，并通过上位机软件实时读取和记录传感器数据。这对于原型开发、数据日志记录以及科学实验非常有用。

• EEPROM/RTC 读写:MCP2221A 可以用于对 I2C 接口的 EEPROM 存储器进行读写操作，方便用户对存储器进行配置或备份数据。同样，对于 I2C 接口的实时时钟（RTC）芯片，MCP2221A 可以用于设置或读取时间，并进行校准。

• 系统调试和固件升级:在嵌入式系统开发中，MCP2221A 可以作为一种强大的调试工具。例如，它可以用于监视 I2C 总线上的通信，或者通过 GPIO 引脚来控制微控制器的复位引脚或启动引脚，从而实现固件的远程升级。

• 教育和创客项目:由于其易用性和免驱动特性，MCP2221A 是教育和创客项目的理想选择。学生和爱好者可以轻松地通过它将各种 I2C 模块和 GPIO 模块连接到电脑，进行编程和实验，而无需复杂的驱动安装和配置。

• 自动化测试设备:在工业自动化和产品测试领域，MCP2221A 可以集成到自动测试设备 (ATE) 中，用于与待测设备 (DUT) 的 I2C 接口和 GPIO 引脚进行通信，从而实现自动化测试和验证。

6.2 硬件设计指南

为了确保 MCP2221A 正常稳定地工作，在进行硬件设计时需要注意以下几点：

• 电源:MCP2221A 可以通过 USB 总线供电，也可以使用外部电源供电。在总线供电模式下，请确保整个电路的总功耗不超过 USB 规范所允许的限值。为了提高电源稳定性，建议在 MCP2221A 的 VDD 引脚附近放置一个去耦电容（通常为 0.1 µF 和 10 µF）。

• USB 连接:MCP2221A 需要连接 USB 的 D+、D-、VBUS 和 GND 引脚。USB D+ 和 D- 线应该遵循差分信号走线规则，并尽量靠近以减少电磁干扰。

• I2C 总线:I2C 总线（SCL 和 SDA）是开漏输出，因此必须连接上拉电阻。上拉电阻的阻值取决于总线的电容和所需的总线速率。通常，对于 3.3V 供电，100 kHz 速率，可以选择 4.7 kΩ 的电阻；对于 400 kHz 速率，可以选择 2.2 kΩ 或更小的电阻。您需要根据具体的总线情况和设备规格来选择合适的阻值。

• GPIO 引脚:GPIO 引脚在用作输入时，如果连接了机械开关或按钮，建议使用去抖动电路或在软件中实现去抖动逻辑。如果引脚被配置为输出，需要注意其最大驱动电流。MCP2221A 的 GPIO 引脚驱动能力有限，如果需要驱动大电流负载（如继电器、大功率 LED），需要使用外部晶体管或驱动芯片。

• 接地:良好的接地是确保电路稳定工作的关键。请确保所有数字地和模拟地都良好连接，并尽量使用星形接地或地平面。

• 晶振:MCP2221A 内部集成了一个 24 MHz 的内部振荡器，用于提供时钟。在绝大多数应用中，这个内部振荡器已经足够精确。如果您的应用对时钟精度有极高的要求，您可以考虑使用外部晶体振荡器。

7. 附录

7.1 MCP2221A 技术规格速览

7.2 术语表

• ADC (Analog-to-Digital Converter): 模数转换器，将模拟电压转换为数字值。

• API (Application Programming Interface): 应用程序编程接口，软件库中提供给开发者调用的函数和类。

• EEPROM (Electrically Erasable Programmable Read-Only Memory): 电可擦可编程只读存储器，一种非易失性存储器，可用于存储配置参数。

• GPIO (General Purpose Input/Output): 通用输入输出，可以配置为数字输入或输出的引脚。

• HID (Human Interface Device): 人机接口设备，USB 设备类的一种，通常用于鼠标、键盘等，特点是免驱动。

• I2C (Inter-Integrated Circuit): 集成电路总线，一种双线串行通信协议。

• PID (Product ID): 产品 ID，用于区分 USB 设备供应商下的不同产品。

• RTC (Real-Time Clock): 实时时钟，用于提供时间信息的芯片。

• SCL (Serial Clock): 串行时钟线，I2C 总线上的时钟信号线。

• SDA (Serial Data): 串行数据线，I2C 总线上的数据信号线。

• SMBus (System Management Bus): 系统管理总线，一种与 I2C 协议相似的通信协议，通常用于系统管理。

• USB (Universal Serial Bus): 通用串行总线，一种通用的数据传输接口。

• VID (Vendor ID): 供应商 ID，用于唯一标识 USB 设备的制造商。

7.3 故障排除

• 设备未被识别:

• 检查 USB 线是否连接良好。

• 确保 USB 驱动程序（对于 HID 设备来说，通常是系统自带的）没有问题。

• 使用 MCP2221A Configuration Utility 检查 VID/PID 是否正确。

• 检查 MCP2221A 的电源是否正常。

• I2C 通信失败:

• 检查 I2C 总线的硬件连接，特别是 SCL 和 SDA 线是否连接正确。

• 确保 I2C 总线有合适的上拉电阻。

• 使用逻辑分析仪或示波器检查 I2C 总线上的时序信号。

• 确保 MCP2221A 的 I2C 总线速率与从设备的规格相匹配。

• 确认 I2C 从设备的地址是否正确。

• 检查从设备是否有应答（ACK）。

• GPIO 功能异常:

• 检查 GPIO 引脚的配置是否正确（输入/输出/专用功能）。

• 对于数字输出，检查外部负载是否超过 MCP2221A 的驱动能力。

• 对于数字输入，检查外部信号电平是否符合 CMOS 逻辑电平规范。

• 对于 ADC 功能，确保 GP2/GP3 引脚配置为模拟输入，并且输入电压在 0V 到 3.3V 的范围内。

本手册详细介绍了 MCP2221A 的各项功能和使用方法，希望能帮助您更好地理解和使用这款强大的芯片。如果您在使用过程中遇到任何问题，除了查阅本手册，还可以访问 Microchip 官方网站获取最新的技术文档、软件工具和技术支持。
