TPA3118功放芯片深度解析：从基础参数到应用实践的全景图

在当今的音频电子领域，D类（Class-D）功放芯片以其无与伦比的高效率和紧凑体积，逐渐成为主流选择。而在众多D类功放芯片中，德州仪器（Texas Instruments）推出的TPA3118系列无疑占据了重要的一席之地。它以出色的性能、稳定的工作特性以及极高的性价比，被广泛应用于各类音频设备中，从小巧的蓝牙音箱、便携式音响，到家庭影院系统、桌面有源音箱，乃至汽车音响等多个领域。TPA3118不仅仅是一颗简单的放大芯片，它代表了D类音频放大技术在消费级市场的一次成功实践，其内部集成了多项先进技术，使得开发者能够以更低的成本、更简单的外围电路设计出高质量的音频产品。本文将从TPA3118的基础参数入手，深入剖析其工作原理、内部保护机制、典型应用电路设计、PCB布局注意事项以及在实际应用中可能遇到的问题与解决方案，为您呈现一份全面而深入的TPA3118技术指南。

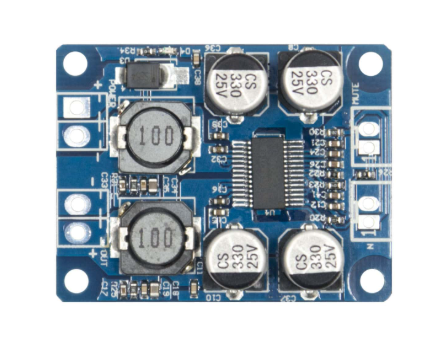

一、TPA3118功放芯片的核心参数与技术指标

TPA3118作为一款专为D类立体声或单声道应用设计的功率放大器，其核心性能参数是评估其价值和适用性的首要依据。这些参数涵盖了从供电电压、输出功率、效率、失真度到信噪比等多个方面，共同决定了芯片在不同应用场景下的表现。

首先，我们来关注其供电电压范围。TPA3118芯片具备宽泛的单电源供电能力，其工作电压范围通常在4.5V至26V之间。这种宽电压范围的设计极大地增强了芯片的通用性。在低压应用如便携式音箱中，它可以由锂电池直接供电，简化了电源管理电路；在高压应用如桌面音箱或汽车音响中，它也能直接使用12V或24V的电源适配器或车载电源，提供了更大的输出功率余量。这种灵活性使得TPA3118能够适应多种电源环境，为工程师的设计提供了便利。宽电压范围也意味着芯片内部的电源管理和稳压部分经过了精心设计，以确保在不同输入电压下都能稳定地驱动负载。

其次，输出功率是功放芯片最直观的性能指标。TPA3118在不同的供电电压和负载阻抗下，可以提供不同的最大输出功率。例如，当采用24V直流电源供电，并驱动一个4Ω的负载时，TPA3118在桥接负载（BTL）模式下能够提供高达50W的单声道输出功率。而在立体声（Stereo）模式下，使用12V供电，驱动一个8Ω的负载时，它能提供2x15W的输出。值得注意的是，这些功率数据通常是在特定的总谐波失真加噪声（THD+N）水平下测得的，例如10%THD。在追求更高音质、更低失真度的应用中，实际可用的不失真功率会略低于这个峰值。TPA3118的输出功率完全能够满足绝大多数中小型音频设备的需求，提供了充足的驱动力，确保声音洪亮有力。

接下来是效率，这是D类功放芯片最引以为傲的特性。TPA3118在典型工作状态下的效率可以高达90%以上。如此高的效率意味着大部分输入的电能都被有效地转换成了音频信号功率，只有很少一部分以热量的形式散失。这与传统的A类、B类或AB类功放形成了鲜明对比，后者的效率通常远低于50%，因此需要庞大的散热片来散发废热。TPA3118的高效率使得它可以在没有大型散热片的情况下稳定工作，大大减小了产品的体积和重量，同时延长了电池供电设备的续航时间。高效率的背后是精密的PWM（脉宽调制）技术和先进的半导体工艺，这使得芯片在高速开关过程中产生的损耗降至最低。

在音质方面，**失真度（THD+N）和信噪比（SNR）**是两个关键参数。TPA3118在1W输出功率，驱动8Ω负载时，其总谐波失真加噪声通常低于0.1%。这个指标表明芯片在正常音量下能够保持音频信号的高度保真。而其信噪比通常可以达到102dB以上，这意味着芯片输出的有用信号相比于其自身产生的背景噪声要高出非常多，保证了声音的纯净和细节的完整。高信噪比对于提升听感尤为重要，特别是在安静的环境下，低背景噪声可以让听众更好地沉浸在音乐中。

除了以上几个核心参数外，TPA3118还具备一系列辅助功能和保护机制，这些都构成了其完整的技术指标体系。例如，它支持差分输入，能够有效抑制共模噪声，提高抗干扰能力；它拥有可编程增益设置（例如20dB、26dB、32dB等），允许工程师根据前端音源的信号强度灵活配置放大倍数；它还集成了完善的保护电路，包括过流保护（OCP）、短路保护（SCP）、过热保护（OTP）以及欠压锁定（UVLO）等，这些保护功能极大地提升了芯片的稳定性和可靠性，防止了在异常工作条件下芯片或外围电路受到损坏。这些参数和功能的有机结合，使得TPA3118成为了一款功能全面、性能均衡、易于使用的D类功放芯片。

二、TPA3118功放芯片的工作原理与内部结构

要深入理解TPA3118的特性，就必须探究其D类放大器的工作原理和内部结构。D类功放，也被称为数字功放或开关功放，其核心思想并非像A/B类功放那样对音频信号进行线性放大，而是将模拟音频信号转换成高频的数字开关脉冲信号，通过控制这些脉冲的宽度（即脉宽调制，PWM）来“携带”音频信息。

TPA3118的内部核心是一个D类放大器单元，它主要由一个比较器、一个三角波振荡器和一个H桥输出级构成。当模拟音频信号从输入端进入后，它会与内部生成的高频三角波进行比较。如果音频信号的电压高于三角波，比较器就输出高电平；反之，则输出低电平。这个比较过程最终产生了一系列脉冲，这些脉冲的频率与三角波频率相同（通常在几百kHz到1.2MHz之间），而脉冲的宽度则随着输入音频信号的振幅而变化。音频信号的振幅越大，脉冲的宽度就越宽；振幅越小，脉冲的宽度就越窄。这就实现了用脉冲宽度来编码音频信号的振幅信息。

这些经过脉宽调制的方波信号随后被送入H桥输出级。H桥由四对大功率MOSFET开关管构成，这些开关管以高频交替导通和关断，将电源电压以脉冲的形式施加到扬声器上。由于MOSFET在导通时内阻极小，在关断时内阻极大，因此其自身的功耗非常低，理论上只存在导通电阻和开关过程中的短暂损耗。这便是D类功放高效率的根本原因。输出的脉冲信号在经过扬声器线圈时，扬声器本身的电感特性和外部的LC低通滤波器会将这些高频脉冲进行平滑，还原出原始的、连续的音频信号，同时滤除高频的开关噪声，确保了最终声音的纯净。

TPA3118内部还集成了调制器和反馈回路。调制器负责将输入信号转换成PWM信号，而反馈回路则从输出端获取信号并送回输入端，与原始信号进行比较和校正。这种闭环控制系统能够有效地抑制电源电压波动、扬声器阻抗变化以及其他非线性因素对输出信号造成的影响，从而降低了失真度，提升了音质的稳定性和一致性。这个反馈回路对于确保TPA3118在不同工作条件下的高保真性能至关重要。

除了核心的D类放大器单元，TPA3118还集成了一系列辅助功能模块，这些模块共同构成了其完整的生态系统。例如，它包含了一个增益控制模块，允许通过外部电阻或引脚设置不同的增益倍数。这种可编程增益功能为系统设计带来了极大的灵活性。它还内置了多种保护电路，这些保护机制是TPA3118在严苛应用环境中能够可靠工作的重要保障。例如，过热保护（OTP）会在芯片温度超过安全阈值时自动关断输出，防止热失控损坏芯片。过流保护（OCP）则会在输出电流异常增大时立即切断输出，保护扬声器和芯片本身免受短路损害。欠压锁定（UVLO）则确保芯片只有在供电电压达到正常工作水平时才开始工作，避免了在电压不稳时产生异常声音。此外，TPA3118还具备静音和待机控制功能，允许通过外部引脚控制芯片的开关状态，实现了低功耗待机模式。

三、TPA3118的应用电路与设计要点

TPA3118芯片的典型应用电路相对简单，但要实现最佳性能，仍需遵循一些关键的设计要点。一个完整的TPA3118功放电路主要包括电源部分、输入部分、输出部分和控制部分。

1. 电源部分

TPA3118采用单电源供电，其电源引脚（PVCC）应连接到4.5V至26V的直流电源。为了确保电源的稳定性和低噪声，在PVCC引脚附近必须放置大容量的电解电容和多个小容量的陶瓷电容。电解电容用于提供大电流瞬时响应，补偿音乐信号中低频部分的大动态电流需求；而陶瓷电容则用于滤除高频噪声和开关毛刺。例如，在每个PVCC引脚附近放置一个100μF或更大的电解电容，并联一个0.1μF的陶瓷电容，可以有效改善电源质量。良好的电源设计是整个功放系统稳定工作的基石。

2. 输入部分

TPA3118支持差分输入，这是一种非常好的抗干扰设计。音频信号通常通过一个串联的电容（通常为0.1μF或0.22μF）耦合到芯片的输入引脚（AINP/AINN）。这些电容用于隔绝直流成分，防止其影响芯片的偏置点。差分输入模式能够有效地抑制共模噪声，例如电源纹波或地线噪声，这些噪声对两个输入信号的影响是相同的，因此在芯片内部被抵消，从而提高了信噪比和音质。如果使用的是单端输入信号源，可以将其连接到AINP引脚，并将AINN引脚通过一个电阻接地，以模拟差分输入。

3. 输出部分（LC滤波器）

D类功放的输出是高频的PWM方波，因此在连接到扬声器之前，必须经过一个LC低通滤波器来滤除高频成分，还原出平滑的音频信号。这个滤波器通常由一个电感（L）和一个电容（C）组成。电感的选择至关重要，它需要具备足够的饱和电流能力以承载峰值输出电流，同时其直流电阻应尽可能小，以减少功耗和热量。电容的选择则影响滤波器的截止频率，需要根据芯片的开关频率和扬声器的阻抗进行匹配。TPA3118支持**无滤波器（Filter-Free）**模式，即在短距离连接下，可以省略LC滤波器。这得益于其优化的输出调制方案，但为了获得最佳的EMC性能和音质，尤其是在较长线缆连接时，LC滤波器仍然是推荐的。

4. 控制部分

TPA3118的控制引脚包括SHDN（关断）和MUTE（静音）。将SHDN引脚拉高，芯片进入工作状态；拉低则进入低功耗关断模式。MUTE引脚控制静音功能，拉高时芯片输出静音，拉低时正常工作。合理利用这两个引脚可以实现系统的开关机时序控制和静音功能，避免开关机时产生“砰砰”声。此外，芯片的增益设置通常通过两个电阻分压器或直接接地/接电源来完成，不同的配置对应不同的增益值，如20dB、26dB、32dB等。工程师可以根据实际的输入信号电平来选择合适的增益，以确保既能获得足够的响度，又不会因信号过大而产生削波失真。

四、PCB布局与散热设计

良好的PCB布局是确保TPA3118功放芯片发挥最佳性能的关键。它直接影响到系统的电磁兼容性（EMC）、热稳定性以及最终的音质。

1. 电源与地线布局

电源和地线是PCB布局中最重要的部分。首先，TPA3118的电源引脚（PVCC）和地线引脚（GND）应尽可能短而宽，以减小布线电阻和电感，降低电压跌落和地线噪声。使用**宽厚的铜皮（地平面和电源平面）**是最佳选择。地平面应覆盖芯片下方和周围的大部分区域，为所有信号提供一个低阻抗的公共参考点。电源平面也应靠近芯片，并与地平面进行多点连接，以形成良好的电源-地回路。

2. 信号线与大电流走线分离

音频输入信号（AINP/AINN）是小信号，对噪声非常敏感。因此，这些信号线应远离大电流输出走线（OUTP/OUTN）和高频开关的LC滤波器部分。交叉布线应尽量避免，如果必须交叉，应以垂直方向交叉，以减少电磁感应。

3. 散热设计

尽管TPA3118的效率很高，但在大功率输出时仍然会产生一定的热量。芯片的底部有一个散热焊盘，这片焊盘是芯片内部散热的关键路径。在PCB布局时，必须将这个散热焊盘连接到一个足够大的散热铜平面，并通过多个**过孔（via）**将热量传导到PCB的另一侧。如果应用环境对散热要求较高，可以在这个散热铜平面上安装额外的散热片，以增强散热效果。良好的散热设计可以确保芯片在长时间大功率工作时不会因过热而触发过热保护，从而保证系统的连续稳定运行。

4. LC滤波器布局

LC滤波器中的电感和电容应尽量靠近芯片的输出引脚，以减小高频开关信号的辐射。电感的布线应避免形成大的回路，以减少电磁干扰。同时，LC滤波器与扬声器连接的走线也应尽可能宽，以减小损耗。

5. 其他注意事项

在布局时，应注意将易受干扰的数字控制信号（如SHDN、MUTE）与模拟音频信号和功率输出部分进行隔离。避免在芯片下方或关键信号线下方布线，以减少寄生电容和串扰。所有这些细节的考量，共同决定了最终产品的EMC性能和音频质量。

五、TPA3118与其他TPA系列功放芯片的比较

为了更好地理解TPA3118的定位，将其与德州仪器（TI）的其他一些经典D类功放芯片进行比较是很有帮助的。其中，与TPA3118最常被拿来比较的是TPA3116D2和TPA3110D2。

1. TPA3118 vs. TPA3116D2

TPA3116D2可以被看作是TPA3118的一个“高功率版本”。它们都属于TPA31xx系列，采用了相似的D类放大架构和保护机制。然而，TPA3116D2的供电电压范围更宽，最高可达28V，在24V供电和4Ω负载下，其单声道输出功率可以达到100W，远高于TPA3118的50W。因此，TPA3116D2更适合用于需要更高功率输出的应用，例如大功率有源音箱、中小型家庭影院功放等。而TPA3118则更专注于中低功率应用，其更低的功耗和成本使其在便携式音箱、蓝牙音响等领域更具优势。此外，TPA3118的引脚数量和封装尺寸通常也比TPA3116D2更小，这对于空间有限的产品设计非常有帮助。

2. TPA3118 vs. TPA3110D2

TPA3110D2则可以看作是TPA3118的“低功率版本”。它的供电电压范围通常在8V至26V之间，在12V供电和8Ω负载下，能够提供2x15W的立体声输出功率。这与TPA3118的参数有所重叠，但在某些极限条件下，TPA3110D2的输出功率略低于TPA3118。因此，TPA3110D2更适用于对功率要求更低、成本更为敏感的产品，例如入门级的桌面音箱、廉价的蓝牙音箱等。TPA3118则在性能和成本之间找到了一个更好的平衡点，既提供了足够的功率余量，又保持了相对较低的成本，使其成为市场上的“甜品”级选择。

总的来说，TPA3118、TPA3116D2和TPA3110D2构成了TI在D类功放市场上的“三剑客”，分别覆盖了低、中、高三个不同的功率应用场景。TPA3118以其适中的功率、宽泛的应用范围和极佳的性价比，成为了这个系列中最受欢迎的一款。

六、TPA3118的常见问题与故障排除

在实际应用中，即使是设计优良的TPA3118电路也可能遇到一些问题。了解这些常见问题并掌握相应的故障排除方法，对于快速解决问题至关重要。

1. 功放输出有噪音

如果功放输出有噪音，首先要检查的是电源。不稳定的电源或带有高频纹波的电源是产生噪音的主要原因。应使用示波器检查电源引脚（PVCC）上的电压是否平稳，并确保电源滤波电容的选择和布局合理。其次，地线设计也至关重要。不恰当的地线布线可能导致地环路，从而引入噪音。确保所有地线都以星形接地或使用大面积地平面，并避免地线交叉。再次，输入信号线的屏蔽和走线也是关键。输入信号线应远离大电流走线，并尽量使用屏蔽线或差分输入模式来提高抗干扰能力。最后，LC滤波器的参数不匹配或元件质量不佳也可能导致噪音。检查电感是否饱和，电容是否失效，并确保其参数与芯片的开关频率相匹配。

2. 功放发热严重

尽管TPA3118效率很高，但在大功率输出时发热是正常的。但如果发热异常严重，甚至触发过热保护（OTP），则需要进行排查。首先，检查负载阻抗。驱动阻抗过低的扬声器（例如4Ω的TPA3118在2Ω负载下工作）会导致输出电流过大，芯片功耗增加。其次，检查电源电压。供电电压过高也会导致芯片发热量增加。再次，检查散热设计。确保芯片底部的散热焊盘与PCB上的散热铜平面之间有良好的导热路径，并且过孔数量足够。如果必要，应增加额外的散热片。最后，检查输出短路或负载异常。如果扬声器线圈短路或连接线接触不良，也可能导致芯片进入异常工作状态，产生过大的电流，从而导致过热。

3. 功放输出不正常或无输出

如果功放没有输出或输出异常，首先要检查电源电压。确保供电电压在4.5V至26V的正常范围内。其次，检查SHDN和MUTE引脚的状态。这两个引脚必须正确配置，以确保芯片处于正常工作模式。第三，检查输入信号。使用示波器确认音频信号已经正确地送到了芯片的输入引脚。第四，检查外围元件。LC滤波器中的电感或电容损坏、增益设置电阻接触不良等都可能导致输出异常。最后，检查芯片本身。如果以上所有检查都正常，那么芯片本身可能存在损坏，需要更换。

4. 功放上电产生“砰”声

这个“砰”声通常是由于开关机时序不当造成的。当上电时，音频输入信号可能先于芯片电源稳定，或者在关机时，芯片电源先于音频信号断开，都可能导致输出端产生瞬时电压尖峰，驱动扬声器发出“砰”声。为了解决这个问题，通常需要在上电时序上进行优化。例如，使用一个延时电路来控制SHDN引脚，在上电一段时间后才使能芯片，或者在关机时先拉低MUTE引脚，再断开电源。在许多应用中，TPA3118的静音和关断引脚已经经过了内部优化，但如果问题依然存在，外部的时序控制电路是必要的。

七、总结与展望

TPA3118功放芯片作为D类放大器家族中的杰出代表，以其卓越的能效比、均衡的性能和全面的保护功能，成功地在中低功率音频市场占据了主导地位。它不仅仅是一颗芯片，更是一个集成了TI多年技术积累和创新成果的解决方案。从其宽泛的供电电压范围到高达90%以上的效率，从低至0.1%的失真度到102dB以上的信噪比，TPA3118的每一项参数都旨在为用户提供高品质的音频体验。

其内部复杂的D类放大工作原理，通过PWM调制和H桥输出级，实现了高效率的能量转换；而完善的保护机制，则为系统的稳定可靠运行提供了坚实保障。在应用设计上，虽然TPA3118的电路相对简单，但其对电源、地线、PCB布局以及散热的严格要求，也体现了音频系统设计的严谨性。通过与TPA3116和TPA3110等同系列芯片的对比，我们更清晰地看到了TPA3118在性能和成本之间的最佳平衡点，使其成为众多产品设计的首选。

展望未来，D类功放技术仍将是音频放大的主要发展方向。随着半导体技术的不断进步，未来的D类功放芯片将在集成度、智能化和能效方面取得更大的突破。例如，更小封装的芯片将允许更紧凑的产品设计；更智能的电源管理和保护功能将进一步提升产品的可靠性；而更高的效率和更低的失真度，则将为用户带来前所未有的听觉享受。TPA3118作为这一发展历程中的重要一环，其成功经验和技术架构，无疑将为未来的音频放大器设计提供宝贵的参考。对于广大工程师和音频爱好者而言，深入理解和掌握TPA3118的特性与应用，不仅是对过去技术的致敬，更是对未来音频科技的探索与实践。
