TPA3116功放板核心技术与工作原理深度解析

TPA3116功放板的核心在于其采用的TI（德州仪器）公司出品的TPA3116D2芯片。这是一款高性能、高效率的D类音频功率放大器，专为需要高保真度和高功率输出的消费类音频应用而设计。它之所以在DIY音频和桌面音响领域广受欢迎，其根本原因在于D类放大技术带来的诸多优势，例如极高的电能转换效率、极小的发热量以及紧凑的封装尺寸。与传统的A类、B类或AB类功放相比，TPA3116D2芯片的工作方式截然不同。它不直接放大音频信号的模拟波形，而是将输入的模拟音频信号转换为数字的PWM（脉冲宽度调制）信号。通过调制脉冲的宽度来代表音频信号的幅度，再利用高速开关管对电源电压进行快速开关，最终通过一个低通滤波器将高频开关信号滤除，还原出放大了的模拟音频波形，从而驱动扬声器发声。这种工作方式使得其开关管始终处于完全导通或完全截止的状态，极大地减少了晶体管在线性区工作时产生的功耗，因此其电能转换效率可以轻松超过90%，甚至在理想状态下达到95%以上，这使得TPA3116功放板即使在大功率输出时也仅有微弱的发热，大大降低了对大型散热器的依赖，也使得其体积可以做得非常小巧。

D类放大技术虽然高效，但其对高频开关噪声的控制和后级滤波器的设计要求也更高。TI公司在设计TPA3116D2芯片时，针对这些挑战进行了深入优化。该芯片内部集成了完善的保护电路，包括过压保护（OVP）、欠压保护（UVP）、过流保护（OCP）、短路保护和过热保护（OTP），这些保护功能极大地提升了功放板的稳定性和耐用性。无论是在电源电压波动、输出端短路，还是长时间大功率工作导致温度升高时，芯片都会自动进入保护状态，从而有效避免了损坏。TPA3116D2还支持多种输出模式，最常见的为BTL（桥接负载）模式，也就是常说的立体声模式，以及PBTL（并行桥接负载）模式，这是一种通过将两个通道并联起来以获得更大单声道功率输出的模式。这种灵活的配置使得一块功放板既可以用于普通的立体声系统，也可以通过简单的跳线设置或电路设计，摇身一变成为驱动大功率单声道扬声器（如低音炮）的利器。因此，理解其背后的D类放大技术和芯片特性，是深入了解TPA3116功放板性能参数的基础。

TPA3116功放板核心参数与性能指标详细解读

了解TPA3116功放板的性能，需要从其一系列关键参数入手，这些参数共同决定了功放板的实际表现。其中最核心的参数包括供电电压、输出功率、负载阻抗、信噪比和总谐波失真。这些参数并非孤立存在，而是相互关联、相互影响的。

• 电源供电电压：TPA3116D2芯片的官方推荐工作电压范围为DC 4.5V至26V。在实际的功放板设计中，为了充分发挥其性能，通常会建议使用DC 12V至24V的电源。供电电压直接决定了功放板的最大输出功率，这是一个非常重要的考量因素。例如，使用12V供电时，其最大输出功率会相对较低，而当使用24V供电时，输出功率则会成倍增长。因此，在选择电源时，不仅要考虑电压，还要确保其具备足够的电流输出能力，以满足大动态音频信号瞬间爆发时的需求。一个功率不足的电源，在高音量时可能会导致功放板出现削波失真，影响音质。

• 最大输出功率：这是TPA3116功放板最受关注的参数之一。在BTL模式下，当供电电压为24V，负载阻抗为4Ω时，其单通道的最大输出功率可以达到50W，即立体声总功率为50W+50W。如果将负载阻抗增加到8Ω，则最大输出功率会相应下降至30W+30W。而在PBTL模式下，也就是单声道模式，通过将两个通道并联以驱动一个低阻抗扬声器，当供电电压为24V，负载阻抗为2Ω时，其最大输出功率可以达到100W。需要特别注意的是，这些参数通常是在特定测试条件下得出的，例如THD+N为10%时的峰值功率。在实际使用中，为了获得更好的音质，通常会控制在更低的失真水平下，此时的持续功率会略低于标称的最大功率。因此，在选择功放板和搭配扬声器时，不应仅看最大功率，还要考虑实际应用场景和对音质的要求。

• 负载阻抗：TPA3116功放板能够稳定驱动的扬声器阻抗范围通常为4Ω至8Ω。在BTL模式下，一般建议使用4Ω或8Ω的扬声器。而在PBTL模式下，则可以驱动阻抗更低的扬声器，例如2Ω。选择正确的负载阻抗与功放板进行匹配至关重要。如果使用的扬声器阻抗过低，可能会导致功放板输出电流过大，芯片过热，甚至触发过流保护，在极端情况下还可能损坏芯片。反之，如果阻抗过高，则会导致功放板的输出功率无法得到充分发挥。因此，在进行音响系统搭配时，应严格遵循TPA3116功放板对负载阻抗的要求，以确保其稳定可靠地工作。

• 总谐波失真加噪声（THD+N）：THD+N是一个衡量功放板音质的重要参数，它代表了功放板在放大音频信号时产生的非线性失真和附加噪声的总和。通常用百分比来表示，数值越低，音质越纯净，还原度越高。对于TPA3116功放板，在典型工作条件下，例如在24V供电，4Ω负载，输出功率为1W时，其THD+N通常可以达到**0.1%**以下，这是一个非常优秀的指标，足以满足大多数高保真音频系统的要求。即使在输出功率增加到接近最大功率时，其失真度也能够保持在一个较低的水平，这得益于TI公司在芯片设计上的出色表现。

• 信噪比（SNR）：SNR是衡量功放板输出信号中有效信号与噪声比例的指标，通常用分贝（dB）来表示。数值越高，说明功放板产生的背景噪声越小，听感越干净。TPA3116功放板的典型信噪比可以达到100dB以上，这表明其在没有输入信号时，底噪非常低，几乎难以察觉。这使得它非常适合用于对音质有较高要求的桌面音响系统或耳机放大器等应用中，能够提供纯净、清晰的声音体验。

• 频率响应：频率响应表示功放板在不同频率下对信号的放大能力是否均匀，通常用一个频率范围来表示。TPA3116功放板的频率响应范围通常在20Hz至20kHz之间，这与人耳可听的频率范围基本一致。这意味着它能够很好地放大从低沉的低音到清澈的高音在内的所有音频信号，从而保证了音源的原始声音能够得到忠实的还原。

TPA3116功放板的常见设计形态与外围电路分析

市场上销售的TPA3116功放板并非只有一种标准形态，而是根据不同的应用需求，衍生出了多种多样的设计。这些设计通常在核心芯片TPA3116D2的基础上，增加了不同的外围电路，以实现更多的功能。了解这些常见的设计形态，有助于我们根据自身需求选择合适的功放板。

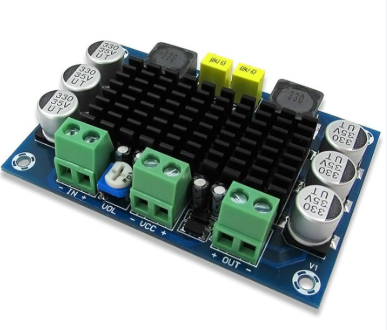

• 立体声（BTL）功放板：这是最常见也是最基础的设计，旨在提供两路独立的立体声输出，用于驱动一对左右声道的扬声器。这种板子的设计通常比较简洁，除了TPA3116D2芯片本身，还会包含电源滤波电路、音频输入接口（如3.5mm耳机插孔或RCA莲花座）、音量电位器和扬声器输出端子。部分高品质的板子还会增加前级放大电路，以提升输入信号的灵敏度，或是使用更高品质的电容和电感，以进一步优化音质。

• 2.1声道功放板：这类功放板在立体声的基础上，额外增加了一个专用于驱动低音炮的通道。其原理通常是将左右声道的音频信号混合后，通过一个低通滤波器，只保留低频部分，然后将其送入另一个TPA3116D2芯片（或其PBTL模式）进行放大，从而实现低音炮的单独驱动。这种设计非常适合用于组建桌面影院或小型的家庭影院系统，能够提供更具震撼力的低音效果。

• 带蓝牙功能的功放板：随着无线音频传输的普及，许多TPA3116功放板都集成了蓝牙模块。这种设计使得功放板可以直接接收来自手机、平板电脑等设备的蓝牙音频信号，省去了有线连接的麻烦，大大增加了使用的便利性。集成蓝牙功能的板子通常会在芯片旁边增加一个蓝牙接收模块，以及必要的供电和信号处理电路。

• 带音调调节功能的功放板：为了满足用户对音质的个性化需求，有些TPA3116功放板还集成了音调调节电路，通常可以调节高音（Treble）和低音（Bass）的增益。这种设计使得用户可以根据自己的喜好和扬声器的特性，对声音进行微调，以获得更满意的听感。

除了上述功能性的差异，功放板的外围元件选择也至关重要，它们对最终的音质表现有着直接的影响。例如，电源滤波电容的容量和品质、输出电感的类型和参数、音量电位器的手感和精度，以及PCB板的布局和布线等，都体现了设计者的水平和功放板的定位。在高端的TPA3116功放板上，我们常常可以看到更大容量的日本尼康（Nikon）或日立（Hitachi）电解电容，更高品质的TDK或村田（Murata）电感，以及无氧铜的音频线材和镀金的RCA接口，这些细节共同构成了优秀的音质基础。

TPA3116功放板的实践应用与搭配技巧

TPA3116功放板以其出色的性能和极高的性价比，成为了许多DIY音频爱好者的首选。它不仅可以用于制作桌面音响，还能够应用于各种需要高品质音频放大的场合。以下是一些常见的应用场景和搭配技巧，旨在帮助用户更好地利用TPA3116功放板。

• 桌面音响系统：这是TPA3116功放板最常见的应用之一。通常会搭配一对书架音箱，或者自己制作的全频音箱。为了获得最佳效果，建议选择阻抗为4Ω或8Ω，灵敏度适中的扬声器。供电方面，如果对功率要求不高，可以使用12V的电源，但如果想要获得更强的动态和更低的失真，建议使用19V或24V的笔记本电脑电源适配器，这种电源通常具备足够的电流输出能力，且具备良好的稳定性。

• DIY蓝牙音箱：对于想要制作无线音箱的用户来说，带有蓝牙功能的TPA3116功放板是理想的选择。你可以将功放板、电池、扬声器以及一个精美的外壳组合在一起，制作一个便携式的蓝牙音箱。在这种应用中，功放板的功耗和效率就显得尤为重要，TPA3116D2的高效特性使得它在电池供电下也能拥有较长的续航时间。

• 汽车音响改装：汽车的电源系统通常为12V，这恰好在TPA3116功放板的工作电压范围内。因此，许多车友会使用它来替换原车功率不足的功放，以提升音质。由于车内空间有限，TPA3116功放板小巧的体积也是一个巨大的优势。

• 小功率家庭影院：通过使用多块TPA3116功放板或一块2.1声道的功放板，可以轻松组建一套小型的家庭影院系统。例如，两块立体声板用于驱动左右主音箱，一块PBTL模式的板子用于驱动低音炮，再配合一台支持多声道输出的音源设备，就能实现一套入门级的影院系统。

在使用TPA3116功放板时，还有一些关键的实践技巧需要注意。首先是接地问题。由于D类功放的高频开关特性，如果不注意接地处理，可能会引入噪声，也就是我们常听到的“滋滋”声。因此，在布线时，应尽量将电源地、信号地和扬声器地分开，并在一点汇合，以避免地回路带来的干扰。其次是信号输入电平。如果输入信号电平过高，可能会导致功放板输入级过载，产生失真。因此，如果你的音源输出电平较高，可以在输入端增加一个前置电位器或衰减器进行调节。最后，散热问题。尽管TPA3116功放板发热量很小，但在长时间大功率工作，尤其是在24V供电和4Ω负载下，仍然会产生一定的热量。为了保证其稳定运行，建议在芯片上方安装一块小型的散热片，以帮助其更好地散热。

TPA3116功放板与其他功放芯片的对比分析

为了更全面地了解TPA3116功放板的定位和优势，我们可以将其与一些常见的功放芯片进行对比。通过对比，可以更好地理解TPA3116的独特之处以及它在不同应用场景下的适用性。

• 与TDA7498E的对比：TDA7498E是另一款广受欢迎的D类功放芯片，同样由ST公司生产。它的主要优势在于更高的输出功率，通常在24V供电时，可以达到160W+160W的水平，远高于TPA3116。但是，TDA7498E的供电电压范围也更高，通常在15V到36V之间，这意味着它需要更高规格的电源，且发热量也会比TPA3116更大。因此，如果你的需求是驱动功率更大、灵敏度较低的落地音箱，且有足够的散热条件，那么TDA7498E可能是一个更好的选择。而对于一般的桌面音响和书架音箱，TPA3116的50W+50W功率已经完全足够，且其效率更高，体积更小，发热更少，更适合轻便型应用。在音质方面，两者的表现都非常优秀，但TPA3116在中低频的解析力和饱满度上往往被一些发烧友认为更胜一筹。

• 与LM3886的对比：LM3886是TI公司生产的一款经典的AB类功放芯片，曾经是DIY发烧友的“神级”芯片。AB类功放的工作原理与D类功放完全不同，它通过在线性区放大信号，音质表现非常细腻、醇厚，是许多传统音响爱好者的最爱。然而，AB类功放的效率较低，通常只有50%-60%，因此其发热量非常大，需要配备巨大的散热片才能正常工作。此外，LM3886的最高输出功率通常在68W左右，虽然也很可观，但在体积和功耗上完全无法与TPA3116相提并论。因此，如果你追求极致的模拟音质，且不计较体积和功耗，那么LM3886是一个非常好的选择。但如果你更看重效率、体积和性价比，那么TPA3116无疑是更好的现代解决方案。

• 与TPA3118的对比：TPA3118是TI公司推出的另一款D类功放芯片，它在封装和引脚上与TPA3116D2非常相似，甚至许多功放板都可以通用。它们最大的区别在于输出功率和供电电压。TPA3118的供电电压范围更宽，可以低至5V，但其最大输出功率相对较低，通常在30W左右。这使得TPA3118更适合用于对功率要求不高，但对体积和功耗有严格限制的应用，例如便携式音箱、玩具等。而TPA3116D2则凭借其更高的功率和更优的性能，成为了桌面音响和小型家庭影院的首选。

TPA3116功放板的故障排除与常见问题解决

即使TPA3116功放板以其稳定可靠而著称，但在实际使用中，也难免会遇到一些问题。了解这些常见问题及其解决方案，可以帮助用户快速排除故障，恢复正常使用。

• 问题一：通电后没有声音输出

• 原因分析： 可能是电源连接错误，扬声器接线松动，音频输入线未插紧，或者功放板进入了保护模式。

• 解决方案： 首先，检查电源正负极是否接反，确保电压在正常范围内。然后，检查所有接线，包括电源线、扬声器线和音频输入线，确保接触良好。如果检查后依然没有声音，可能是功放板进入了保护模式，可以尝试断开电源，等待几分钟后再重新上电。

• 问题二：有“滋滋”的底噪声或电流声

• 原因分析： 这是最常见的问题之一，通常与地回路、电源质量不佳或信号线受到干扰有关。

• 解决方案： 检查电源，尝试更换一个质量更好的开关电源或使用线性电源。检查所有接线，特别是接地部分，确保电源地、信号地和扬声器地处理得当，避免形成地回路。将功放板远离无线路由器、手机等可能产生电磁干扰的设备。

• 问题三：音量开大后声音失真或破音

• 原因分析： 功放板的输出功率不足以驱动扬声器，电源供电不足，或是输入信号电平过高导致削波。

• 解决方案： 首先，检查扬声器的功率和阻抗是否与功放板匹配。如果扬声器功率过大，尝试更换一个灵敏度更高的扬声器。然后，检查电源的功率，确保其电流输出能力足够，例如使用24V 4A以上的电源。如果问题依然存在，可能是音源的输出电平过高，可以尝试降低音源的音量，或在功放板输入端增加一个音量电位器进行调节。

• 问题四：功放板发热严重

• 原因分析： 通常是长时间大功率工作，或散热不良。

• 解决方案： 尽管TPA3116D2芯片本身发热量很低，但在大功率输出时仍会产生一定的热量。如果发热严重，应首先检查供电电压是否过高，扬声器阻抗是否过低。然后，确保在芯片上方安装了足够的散热片，并保证良好的空气流通。如果发热依然严重，可能是板子的设计存在问题，或是元件参数不匹配，建议联系卖家或寻求专业人士的帮助。

TPA3116功放板的选购建议与未来展望

在选购TPA3116功放板时，面对市场上琳琅满目的产品，消费者往往会感到困惑。以下几点建议可以帮助你做出更明智的选择。

• 首选有源散热片的设计： 尽管TPA3116发热量小，但在高功率下加装散热片是非常必要的，选择自带较大散热片的功放板可以减少后续的改装麻烦。

• 关注外围元件品质： 优质的功放板通常会使用知名品牌的电容、电感等元件，这些元件不仅可以提升音质，还能保证功放板的长期稳定运行。

• 选择合适的供电电压： 根据你的应用场景和对输出功率的要求，选择合适的供电电压。如果你只是制作一套桌面音箱，19V的供电已经足够。如果你需要驱动更大功率的扬声器，则可以选择24V的供电。

• 考虑附加功能： 根据你的需求，选择是否需要带有蓝牙、音调调节或2.1声道功能的功放板。

未来，随着D类放大技术的不断发展，我们可能会看到更多集成更高性能DSP（数字信号处理器）、更先进保护电路的D类功放芯片出现。这些芯片可能会在TPA3116D2的基础上，进一步提升音质、降低功耗，并提供更多智能化的功能。然而，TPA3116功放板凭借其在性能、价格和易用性方面的完美平衡，在未来很长一段时间内，仍将是DIY音频爱好者的经典之选。它的存在，不仅为我们提供了一个高品质的音频放大解决方案，更点燃了无数人对音频技术探索的热情。
