TPA3116D2：D类音频功放芯片的明星产品深度剖析

在浩瀚的电子元器件海洋中，德州仪器（Texas Instruments，简称TI）推出的 TPA3116D2 功放芯片无疑是音频放大领域的一颗璀璨明星。它以卓越的性能、极高的效率、丰富的功能和亲民的价格，在消费电子、DIY音频爱好者和专业音响设计者中赢得了广泛赞誉。本篇深度解析旨在为您揭示 TPA3116D2 的核心奥秘，从其基本参数、内部架构到实际应用中的设计考量，进行全方位、多维度的详尽阐述，力求为您呈现一个完整而深刻的 TPA3116D2 芯片画像。我们将会探讨其工作原理如何实现高效率，其参数如何定义其性能极限，以及在实际项目中如何利用其特性来打造出色的音频产品。

TPA3116D2 的出现，标志着 D 类功放技术在主流市场的普及和成熟。传统的 A 类和 AB 类功放虽然音质醇厚，但存在效率低下、发热量大等固有缺陷，这使得它们在便携式设备和对节能有严格要求的应用中力不从心。而 D 类功放通过利用脉宽调制（PWM）技术，将模拟音频信号转换为高速开关的数字信号来驱动扬声器，其理论效率可高达90%以上，极大地减少了能量损耗。TPA3116D2 正是这一技术路线的杰出代表，它不仅继承了 D 类功放的高效优点，更通过集成多种TI独有的技术，在音质表现、电磁兼容性（EMI）和系统可靠性方面取得了显著突破。这款芯片的成功，很大程度上源于它在性能与成本之间找到了一个完美的平衡点，使得高性能音频放大不再是高端产品的专属特权，而是能够走进寻常百姓家和普通DIY玩家的工具箱。

TPA3116D2 核心参数与技术规格的全面解读

理解 TPA3116D2 的强大之处，必须从其详尽的技术参数入手。这些参数不仅是其性能的量化体现，更是指导我们进行正确设计和合理应用的基础。我们将对每一项关键参数进行详细的阐述，确保您能够深入理解其背后的技术含义。

1. 输出功率（Output Power）

输出功率是衡量功放芯片驱动能力的最核心指标。TPA3116D2 采用立体声（Stereo）桥式连接负载（BTL）模式，这意味着它有两个独立的输出通道，可以分别驱动左右声道扬声器。在不同的供电电压和负载阻抗下，其最大输出功率会有所不同。例如，当供电电压为 24V，负载阻抗为 4Ω 时，每个通道可以提供高达 50W 的连续平均功率。如果负载阻抗增加到 8Ω，则在相同供电电压下，每个通道的功率可达到 30W。这些功率指标是在总谐波失真加噪声（THD+N）低于一定阈值（例如10%）的条件下测得的，能够真实反映芯片在正常工作条件下的性能。值得注意的是，TPA3116D2 也支持单声道并联桥式连接负载（PBTL）模式，即将两个通道并联起来驱动一个低阻抗的扬声器，以获得更大的单通道输出功率，例如在 21V 供电下，可以驱动 2Ω 负载实现高达 100W 的功率输出。这种灵活的配置能力，使得 TPA3116D2 可以胜任多种不同的应用场景，无论是双声道立体声系统，还是单声道的低音炮驱动，都能够得心应手。

2. 供电电压范围（Operating Voltage Range）

TPA3116D2 拥有一个非常宽泛的供电电压范围，从 4.5V 至 26V。这一特性赋予了其强大的灵活性和通用性。低至 4.5V 的供电能力使其可以轻松应用于电池供电的便携式设备，例如蓝牙音箱、户外音箱等。而高达 26V 的供电则允许它在更大功率的桌面音响、家庭影院系统中发挥作用。供电电压是决定输出功率的直接因素，更高的供电电压能够驱动扬声器产生更大的电流和电压摆幅，从而带来更高的功率输出。然而，我们也必须意识到，供电电压并非越高越好，它必须与扬声器的额定功率和芯片的散热能力相匹配，以避免损坏扬声器或触发芯片的过温保护。

3. 效率（Efficiency）

作为一款D类功放，高效率是 TPA3116D2 最引以为傲的特点。其典型效率可达到惊人的 90%以上。这意味着绝大部分输入的电能被有效地转化为驱动扬声器的声能，而非像传统功放那样以热量的形式浪费掉。高效率带来了多重优势：首先，显著降低了芯片的发热量，使得它可以在没有大型散热片的情况下稳定工作，从而简化了散热设计，减小了产品体积；其次，降低了对电源的要求，可以使用功率更小的电源适配器，提高了系统的整体能源利用率；最后，在电池供电应用中，高效率能够极大地延长电池续航时间，提升用户体验。这种在能耗上的优异表现，是 TPA3116D2 能够广泛应用于现代消费电子产品中的关键因素之一。

4. 调制技术与电磁兼容性（Modulation & EMI）

D类功放的本质是高速开关，这不可避免地会产生大量的电磁干扰（EMI），影响其他电子设备的正常工作。TPA3116D2 在这方面表现出色，因为它集成了多种先进的调制技术来抑制 EMI。其独特的 高级 AM 抑制（Advanced AM Suppression） 功能，可以有效防止功放的开关频率与 AM 广播频段产生干扰。此外，芯片还采用了 展频（Spread Spectrum，简称SS） 调制技术，通过随机化 PWM 开关频率，将电磁能量分散到更宽的频带上，从而降低了特定频率的峰值电磁辐射，使得芯片在不使用大型 LC 滤波电路的情况下，也能轻松通过严格的 EMI 认证。这不仅简化了外部电路设计，降低了物料成本，还减小了 PCB 占板面积，为紧凑型产品设计提供了更多可能。

5. 保护功能（Protection Features）

TPA3116D2 内部集成了全方位的保护电路，极大地提升了系统的稳定性和可靠性。这套保护机制就像是芯片的“安全卫士”，确保它在各种异常条件下都能安然无恙。其主要保护功能包括：

• 过热保护（Over-Temperature Protection，OTP）： 当芯片内部温度超过预设阈值时，保护电路会自动关断输出，防止芯片因过热而永久性损坏。通常包含两个阈值，一个警告阈值和一个强制关断阈值。

• 过流保护（Over-Current Protection，OCP）： 当输出电流超过设定值时，例如由于扬声器短路或阻抗过低，OCP 会立即触发，切断输出，保护芯片和扬声器免受高电流冲击。

• 欠压锁定（Under-Voltage Lockout，UVLO）： 当供电电压低于芯片正常工作所需的最低电压时，UVLO 会锁定芯片，防止其在不稳定电压下工作，从而避免产生不稳定的声音输出或对芯片造成潜在损害。

• 直流保护（DC Speaker Protection）： 这是一项至关重要的功能，它可以检测到功放输出端是否存在直流偏置电压。如果功放输出端出现直流电压，扬声器线圈可能会因长时间通电而烧毁。TPA3116D2 的 DC 保护功能会在检测到这一异常时，立即切断输出，保护昂贵的扬声器单元。

这些保护功能的集成，使得 TPA3116D2 功放系统具备了极高的鲁棒性，即使在用户操作不当或外部环境恶劣的情况下，也能最大程度地保障系统的安全稳定。

6. 总谐波失真加噪声（THD+N）与信噪比（SNR）

THD+N 是衡量功放音质纯净度的重要指标。它表示音频信号在通过功放后，除了原始信号外，还混入了多少额外的谐波失真和噪声。TPA3116D2 在 1W/8Ω、100Hz-20kHz 的条件下，THD+N 仅为 0.05%，这一数据表明它具有非常低的失真水平，能够提供清晰、纯净的音频输出。

SNR，即信噪比，则衡量了有效音频信号与芯片自身产生的背景噪声之间的关系。TPA3116D2 的信噪比典型值高达 102dB，这意味着其背景噪声非常微弱，即使在安静的环境下，也几乎听不到任何底噪，为用户带来了更沉浸式的听觉体验。这两个参数共同构成了衡量芯片音质性能的核心标准，也是 TPA3116D2 备受好评的原因之一。

7. 封装形式（Package Type）

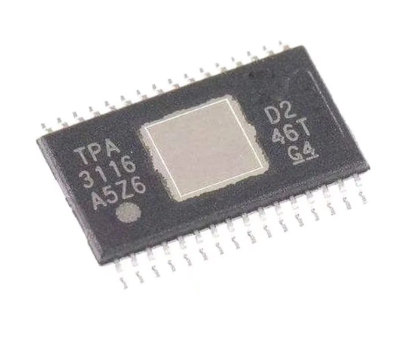

TPA3116D2 采用 32 引脚的 HTSSOP PowerPAD™ 封装。这种封装形式不仅体积小巧，便于集成到紧凑的 PCB 设计中，更重要的是，其底部的 PowerPAD™ 是一个裸露的散热焊盘，可以直接焊接到 PCB 上的大面积铜箔上，从而将芯片工作时产生的热量高效地传导出去。这种设计极大地增强了芯片的散热能力，使其在高功率输出下依然能够保持较低的工作温度，进一步提升了其可靠性和稳定性。合理的 PCB 布局和散热设计是充分发挥 TPA3116D2 性能的关键。

TPA3116D2 的内部架构与功能模块深度分析

要理解 TPA3116D2 的工作机理，必须剖析其内部的各个功能模块。这颗芯片并非简单的功率放大器，而是一个高度集成的音频处理和放大系统。

1. 输入级与增益控制

TPA3116D2 具有差分输入端（INPL/INPR 和 INL/INR），这种输入方式可以有效抑制共模噪声，提高芯片的抗干扰能力。用户可以通过外部电阻网络，灵活地调整芯片的增益（Gain）。增益控制引脚（GAIN/SLAVE）通常用于设定功放的放大倍数，例如 20dB、26dB、32dB、36dB 等。合理设定增益可以确保芯片在不同输入信号电平下都能充分利用其动态范围，既避免削波失真，又能获得足够大的音量。

2. 脉宽调制器（PWM Modulator）

这是 D 类功放的核心。PWM 调制器将输入的模拟音频信号转换为高频的 PWM 信号。其基本原理是：音频信号的幅度越大，PWM 信号的占空比就越大；反之，幅度越小，占空比越小。当音频信号为零时，占空比为 50%。这个高速开关的 PWM 信号携带了音频信号的所有信息，但其频率远高于人耳的听觉范围。

3. 输出级（H-Bridge）

TPA3116D2 的每个通道都包含一个全桥（H-bridge）输出级，由四个功率 MOSFET 晶体管构成。PWM 调制器的输出信号控制这些 MOSFET 的开关时序。H 桥输出级以推挽方式工作，高速交替地将供电电压连接到扬声器上。例如，在正半周，PWM 信号驱动其中一组对角线的 MOSFET 导通，使电流从一个方向流过扬声器；在负半周，PWM 信号驱动另一组对角线的 MOSFET 导通，使电流从相反方向流过扬声器。由于 PWM 信号的频率很高，人耳无法直接听到，但扬声器自身的机械惯性及后续的低通滤波电路，将这些高频信号的平均值还原成平滑的、带有音频信息的电流，从而驱动扬声器振动发声。

4. 滤波电路与电磁兼容性（EMI）

尽管 TPA3116D2 集成了先进的 EMI 抑制技术，但在许多应用中，为了进一步满足严格的 EMC（电磁兼容性）标准，或者为了优化音质，通常需要在芯片的输出端增加一个低通滤波器，通常由电感（L）和电容（C）组成。这个 LC 滤波器用于滤除 PWM 信号中的高频开关成分，只留下还原后的音频信号，从而降低对周边电路的干扰，并提升驱动扬声器的波形质量。对于 TPA3116D2 而言，由于其优异的 EMI 性能，在许多应用中甚至可以采用 无滤波器（Filter-Free） 设计，直接将芯片输出连接到扬声器，但前提是PCB布局必须非常得当，且扬声器引线不能太长。

TPA3116D2 的应用与设计考量

要将 TPA3116D2 的潜力发挥到极致，除了理解其参数，更需要掌握正确的设计和应用方法。从电源设计到 PCB 布局，每一个环节都至关重要。

1. 典型的应用电路设计

一个标准的 TPA3116D2 立体声功放电路通常包含以下几个部分：

• 电源输入： 需要一个稳定的直流电源，并在一旁放置足够大的电解电容和多个小容量陶瓷电容，用于滤波和瞬态电流的快速响应，以确保电源的纯净。

• 输入耦合： 差分输入端通常需要通过一个耦合电容与音频信号源相连，用于隔直流，防止信号源的直流偏置影响芯片工作。

• 增益设置： 通过在 GAIN/SLAVE 引脚上设置不同的电阻网络，来选择期望的放大倍数。

• 启动/关断控制： 通过 SD（Shutdown）和 MUTE（静音）引脚来控制芯片的开启、关闭和静音状态。这对于系统上电和下电时的静音处理，防止产生冲击声非常重要。

• 输出滤波： 如前所述，可以根据需要选择是否使用 LC 滤波器。无滤波器设计需要特别注意PCB布局。

• 热管理： 将芯片底部的 PowerPAD™ 与 PCB 上的大面积铜箔连接，并打上过孔连接到板子的另一面，形成有效的散热通道。

2. PCB 布局的黄金法则

优秀的 PCB 布局是 TPA3116D2 功放系统成功的关键，它直接影响着音质、EMI 和散热性能。以下是一些核心设计原则：

• 星形接地： 确保所有地线都汇聚到一点，以避免地线环路造成的噪声。特别是信号地和功率地应分开，最后只在一点相连。

• 粗壮的电源和地线： 功放工作时会产生较大的瞬态电流，因此电源线（VDD）和地线（GND）必须足够宽，以减小电阻，降低压降和热量。

• 信号与功率分离： 将小信号输入部分和高功率输出部分在空间上分开，避免功率部分的电磁干扰耦合到敏感的信号输入端。

• 合理的元件布局： 将输入耦合电容、增益设置电阻等小信号元件靠近芯片的输入引脚放置；将输出滤波电感、电容和扬声器接口靠近芯片的输出引脚放置。

• PowerPAD™ 的散热设计： 芯片底部的 PowerPAD™ 必须与 PCB 上的大面积覆铜区域连接，并通过多个过孔连接到 PCB 的内层或背面，以提供最大的散热表面积。这是确保芯片在高功率下稳定工作的关键。

3. 外部元器件的选择

• 电感（Inductor）： 在输出滤波电路中，电感的选择至关重要。应选择具有低直流电阻（DCR）和足够饱和电流能力的功率电感。DCR 越低，功耗越小，效率越高。饱和电流必须大于芯片的最大输出电流，否则电感可能会饱和，导致音质劣化。

• 电容（Capacitor）： 电源输入端的电解电容应选择ESR（等效串联电阻）低的型号，以提供良好的滤波和瞬态响应。高频去耦电容（陶瓷电容）应尽可能靠近芯片的电源引脚放置。

• 扬声器： TPA3116D2 可以驱动 4Ω 或 8Ω 的扬声器。选择扬声器时，其额定功率应与功放的输出功率相匹配，以防止损坏。

TPA3116D2 在市场中的地位与竞争优势

TPA3116D2之所以能够成为音频功放市场中的常青树，并非偶然，而是其自身硬实力和市场策略共同作用的结果。

1. 高性价比： 相较于其他品牌或更高性能的D类功放，TPA3116D2 提供了极具吸引力的价格，这使得它成为了众多成本敏感型产品和 DIY 项目的首选。用较低的成本实现高品质的音频放大，是其最大的市场卖点。

2. 性能均衡： 它在音质、效率、稳定性和功能集成度之间取得了卓越的平衡。虽然市面上也有性能更强的功放芯片，但它们通常价格更高；也有更便宜的芯片，但往往在音质或稳定性上有所妥协。TPA3116D2 恰好满足了主流市场对“足够好”的性能需求。

3. TI 的品牌效应与技术支持： 作为TI的明星产品，TPA3116D2 拥有完善的技术文档、应用笔记和设计工具支持。TI 强大的品牌背书和技术服务，为开发者提供了坚实的后盾，降低了设计门槛。

4. 丰富的生态： 庞大的用户群体和 DIY 社区围绕 TPA3116D2 建立了丰富的生态系统。你可以轻松找到各种基于 TPA3116D2 的功放板、开源设计和技术交流，这使得初学者能够快速上手，也让经验丰富的工程师能够在此基础上进行创新。

TPA3116D2 的未来展望与应用演进

尽管 TPA3116D2 已经发布多年，但其生命力依然旺盛。这得益于其出色的通用性和可靠性。未来，随着物联网、智能家居和便携式音频设备市场的不断发展，对小体积、高效率、高性能功放芯片的需求将会持续增长。TPA3116D2 及其衍生型号将继续在这些领域扮演重要角色。例如，在多房间音频系统、智能音箱、桌面 Hi-Fi 系统以及车载娱乐系统中，我们都能看到它的身影。虽然新的功放芯片技术不断涌现，但 TPA3116D2 凭借其经过市场充分验证的稳定性和性能，仍将是许多工程师和制造商信赖的可靠选择。

总结而言，TPA3116D2 功放芯片是一款集高效、高品质、高集成度、高可靠性于一身的杰出产品。它不仅仅是一个简单的放大器，更是一个精心设计的音频系统解决方案。通过对其各项参数、内部原理和应用设计的深入了解，我们不仅能更好地利用它来创造出色的音频产品，更能体会到现代电子工程的精妙之处。希望本篇详尽的分析能够为您提供全面的知识储备，助您在音频设计的道路上走得更远。
