ST4148二极管：微观世界的巨匠与电子基石的深度解析

ST4148，一个看似普通的型号，实则代表着电子元器件领域中一个不可或缺的基础构件——小信号开关二极管。它以其快速的开关特性、稳定的性能和广泛的适用性，在无数的电子电路中默默扮演着关键角色。本篇深度解析将围绕ST4148，从其半导体物理基础出发，逐步深入到其电气特性、封装形式、典型应用，乃至其在现代电子工业中的战略地位，力求构建一个全面而详尽的知识图谱，以满足您对该元器件的深度探究需求。

二极管的物理学基础：ST4148诞生的理论沃土

要理解ST4148，首先必须回溯到二极管的本源——PN结。PN结是半导体物理中最核心的概念之一，它是通过在同一种半导体材料（如硅或锗）上分别掺杂不同类型的杂质（P型为受主杂质，N型为施主杂质）形成的界面。在这个界面处，形成了特殊的电场区域，即耗尽层。耗尽层内几乎没有自由电荷，存在着由P区指向N区的内建电场。

当对PN结施加正向偏置电压时（P区接电源正极，N区接电源负极），外加电场与内建电场方向相反，内建电场被削弱，耗尽层变窄。此时，P区的空穴和N区的电子克服了内建电场的阻碍，大量扩散并复合，形成较大的正向电流。电流的大小随着电压的增加呈指数级增长。这个指数关系可以用肖克利二极管方程来描述，它揭示了二极管电流-电压（I-V）特性的非线性本质。这种非线性正是二极管单向导电性的基础。

反之，当施加反向偏置电压时（P区接电源负极，N区接电源正极），外加电场与内建电场方向相同，内建电场被加强，耗尽层变宽。此时，少数载流子（N区的空穴和P区的电子）被吸引向耗尽层并形成微小的反向饱和电流，而多数载流子则被排斥离开耗尽层，难以通过PN结。理想情况下，反向电流极小，接近于零。然而，当反向电压增加到一定程度时，PN结会发生击穿，电流会急剧增大。击穿机制主要有两种：雪崩击穿和齐纳击穿。对于ST4148这类小信号二极管，通常工作在击穿电压以下。

ST4148作为硅基二极管，其PN结的形成与硅的晶体结构和掺杂工艺紧密相关。硅的原子结构使得它能够形成稳定的共价键，通过精确控制掺杂浓度和分布，可以精细地调节PN结的电学特性。现代半导体制造工艺，如平面工艺和扩散工艺，是实现ST4148大规模生产和高性能的关键。这些工艺能够精确控制PN结的深度、面积和杂质浓度，从而决定了二极管的开关速度、反向恢复时间、正向压降等关键参数。了解这些物理基础，是深入剖析ST4148各项参数的逻辑起点。

ST4148的核心参数解读：从数据表到实际性能

ST4148的各项参数共同描绘了其在电路中的行为特征。理解这些参数的含义及其相互作用，对于正确选择和应用该二极管至关重要。以下将对ST4148的主要参数进行详尽的阐述。

1. 最大反向重复峰值电压（VRRM）与最大反向直流电压（VR）

最大反向重复峰值电压（VRRM） 是指二极管在反向偏置状态下，可以承受的最高重复峰值电压，而不会导致击穿。这个参数对于确保二极管在交流电路或脉冲电路中的可靠性至关重要。例如，在整流电路中，二极管在反向截止期间会承受输入交流电压的峰值。ST4148通常具有较高的VRRM，这使得它能够适用于多种电压等级的电路。

最大反向直流电压（VR） 是指二极管在反向偏置状态下，可以承受的最高直流电压。VR通常小于或等于VRRM，因为它代表了二极管在长时间直流反向偏置下能够稳定工作的极限。在实际应用中，设计者通常会留出一定的裕量，使工作电压远低于VR和VRRM，以避免潜在的击穿风险和提高电路的可靠性。这两个参数反映了ST4148在承受反向电压应力时的能力，是评估其耐压性能的关键指标。如果电路中的瞬态电压峰值超过VRRM，二极管可能会永久损坏。

2. 最大正向平均整流电流（IF(AV)）与最大正向不重复浪涌电流（IFSM）

最大正向平均整流电流（IF(AV)） 是指二极管在规定的环境温度和散热条件下，可以连续通过的最大平均正向电流。这个参数直接关系到二极管的承载能力，特别是对于需要长时间导通的整流或续流应用。过大的正向电流会导致二极管内部的功耗增加，从而引起结温升高。如果结温超过了最大允许结温（TJ(max)），二极管的性能会下降，甚至可能发生热击穿。因此，在设计电路时，必须确保二极管的实际平均正向电流不超过IF(AV)，并且要考虑散热条件。

最大正向不重复浪涌电流（IFSM） 是指二极管在极短时间内（通常为一个或几个电源周期）能够承受的最大非重复性正向电流峰值。这种浪涌电流通常发生在电路启动瞬间、电源开关或短路故障时。ST4148作为小信号二极管，其IFSM相对较小，因此在涉及大电流冲击的场合，可能需要额外的保护措施或选用功率二极管。IFSM反映了二极管在瞬态过载情况下的抗冲击能力，对于评估其在恶劣工况下的可靠性具有重要意义。这个参数与二极管的热容和瞬态热阻密切相关。

3. 正向压降（VF）

正向压降（VF） 是指在规定的正向电流下，二极管两端产生的电压降。对于硅二极管而言，在导通时通常有一个0.6V到1.0V左右的压降。VF是衡量二极管导通损耗的关键参数。压降越小，在相同电流下产生的功耗越低，效率越高。ST4148的正向压降通常在0.7V左右，这与其他硅基小信号二极管类似。在低压电路或对功耗敏感的场合，VF的精确值需要仔细考虑，因为它会影响电路的效率和电压裕量。例如，在电池供电的低功耗设备中，即使是几百毫伏的压降也可能对电池续航产生显著影响。

4. 反向恢复时间（trr）

反向恢复时间（trr） 是小信号开关二极管最重要的动态参数之一，它描述了二极管从正向导通状态切换到反向截止状态所需的时间。当二极管从正向导通突然变为反向偏置时，PN结中存储的少数载流子需要一定时间才能清除。在这个清除过程中，会有一个短暂的反向电流流过二极管，直到耗尽层完全建立，反向电流才下降到反向饱和电流水平。trr越小，说明二极管的开关速度越快。

对于ST4148这样的高速开关二极管，其trr通常在几个纳秒到几十纳秒的范围。这种快速的响应能力使得ST4148非常适合于高频开关电路、脉冲整形、信号调制解调等应用。如果trr过大，在高频电路中会导致开关损耗增加，波形失真，甚至可能影响电路的正常工作。例如，在开关电源中，快速的反向恢复时间可以减小开关损耗，提高电源效率。trr的测量通常涉及特定的测试条件，包括正向电流、反向电压以及di/dt（电流变化率）。

5. 反向漏电流（IR）

反向漏电流（IR） 是指在规定的反向电压下，流过二极管的反向电流。在理想情况下，反向电流应该为零。然而，在实际二极管中，由于少数载流子漂移、表面漏电以及PN结缺陷等原因，总会存在一个微小的反向漏电流。IR的数值通常在纳安（nA）到微安（µA）级别。较低的IR表示二极管的反向截止性能越好。

对于ST4148，其IR通常非常小。在需要高输入阻抗或低功耗的应用中，IR是一个需要关注的参数。例如，在精密测量电路或电池供电设备中，即使是很小的漏电流也可能导致误差或电池电量消耗。温度对IR的影响很大，通常情况下，温度升高会导致IR显著增加。因此，在高温环境下工作时，需要特别关注IR的变化。

6. 结电容（CJ）

结电容（CJ） 是指PN结在反向偏置状态下表现出的电容特性。当反向电压变化时，耗尽层的宽度会随之变化，从而导致电荷的重新分布，表现出电容效应。结电容的大小与PN结的面积、耗尽层宽度以及半导体材料的介电常数有关。反向电压越高，耗尽层越宽，结电容越小。

结电容是影响二极管在高频特性和小信号行为的关键参数。在高频电路中，过大的结电容会影响信号传输速度和波形，可能导致信号衰减或失真。对于ST4148这类小信号开关二极管，其结电容通常较小，在几皮法（pF）到几十皮法的范围。这使得它能够适用于高频信号处理和开关应用。在RF（射频）电路设计中，结电容的精确建模对于阻抗匹配和滤波器设计至关重要。

7. 功耗（PD）与热阻（RthJA）

功耗（PD） 是指二极管在工作过程中自身消耗的电能，并以热量的形式散发出去。功耗主要来源于正向导通损耗（VF×IF）和反向截止损耗（VR×IR）。在大多数应用中，正向导通损耗是主要的功耗来源。持续的功耗会导致二极管结温升高。

热阻（RthJA） 是指二极管结到环境（Junction-to-Ambient）的热阻，它描述了二极管散发热量的能力。RthJA的单位是℃/W。热阻越小，二极管散热能力越强，在相同功耗下结温升高越少。最大允许结温（TJ(max)）是二极管可以承受的最高工作结温，通常在150℃到175℃之间。为了确保二极管的长期可靠性，实际工作结温必须低于TJ(max)。结温可以通过以下公式计算：TJ=TA+PD×RthJA，其中TA是环境温度。在设计电路时，需要根据预计的功耗和环境温度，结合二极管的热阻参数，来评估是否需要额外的散热措施，如增大PCB铜箔面积或使用散热片。对于ST4148这类小功率二极管，通常可以通过PCB散热来满足要求。

8. 工作温度范围（TOperating）与储存温度范围（TStorage）

工作温度范围（TOperating） 是指二极管在正常电气参数下能够稳定工作的环境温度范围。超出这个范围可能会导致性能下降或损坏。

储存温度范围（TStorage） 是指二极管在不通电的情况下可以储存的环境温度范围。这些参数对于评估二极管在不同环境条件下的适用性和可靠性非常重要。ST4148通常具有较宽的工作温度范围，能够适应各种工业和消费类电子产品的应用环境。极端温度（过高或过低）都会对半导体器件的物理结构和电学性能产生影响。

ST4148的封装形式：从尺寸到应用场景的考量

ST4148作为一款广泛应用的小信号二极管，其封装形式多种多样，以适应不同的电路板空间限制、散热需求和自动化生产要求。常见的封装包括轴向引线封装（如DO-35）和表面贴装（SMD）封装（如SOD-123、SOD-323、SOD-523、LL-34等）。

1. 轴向引线封装 (DO-35)

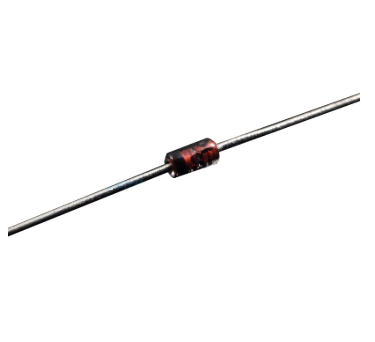

DO-35是一种经典的玻璃钝化轴向引线封装，其特点是体积小巧，两端引线便于手工焊接或传统插装工艺（THT）生产。这种封装的ST4148通常用于对空间要求不那么严格，或者需要通过引线进行一定程度机械应力缓冲的场合。玻璃钝化层提供了良好的防潮和耐环境性能。尽管现代电子产品更多地倾向于表面贴装技术，但DO-35封装的二极管因其成本效益和易于操作性，在某些传统或维修市场中仍有需求。其优点在于散热相对容易，通过引线和PCB的接触可以有效散发热量。然而，其缺点是占用PCB面积较大，不适合高密度集成电路。

2. 表面贴装封装 (SMD)

表面贴装技术（SMT）是现代电子制造的主流，SMD封装的ST4148在小型化和自动化生产方面具有显著优势。

• SOD-123： 这是一种常见的SOT（Small Outline Transistor）系列封装，尺寸相对较小，适合中等密度板卡。SOD-123封装的ST4148在PCB板上占用空间较小，且适用于回流焊工艺，提高了生产效率。它通常由塑料模塑而成，内部芯片通过引线键合连接到外部引脚。这种封装提供了良好的机械强度和环境防护。

• SOD-323： 比SOD-123更小，是微型化应用的首选。SOD-323封装的ST4148进一步减小了元件尺寸，在智能手机、可穿戴设备等对空间极其敏感的产品中非常受欢迎。这种小型化也带来了散热的挑战，但对于ST4148这类低功耗的小信号器件来说，通常不是问题。

• SOD-523： 尺寸比SOD-323更小，是目前最小的二极管SMD封装之一。SOD-523封装的ST4148主要面向超小型化产品，如助听器、微型传感器模块等。极小的尺寸对SMT贴片精度提出了更高的要求。

• LL-34 (MINI MELF)： 这是一种圆柱形的无引线表面贴装封装，通常用于高频应用，因为它具有较低的寄生电感。LL-34封装的ST4148在某些特定的射频或高速数字电路中可能被采用，但其贴装难度相对较高。

选择合适的封装形式，不仅仅是尺寸和成本的考量，还涉及到生产工艺、散热性能、机械强度以及在高频应用中的电气特性。例如，在追求极致小型化的产品中，会优先选择SOD-523或SOD-323；而在需要手工调试或维修方便的场合，轴向引线封装仍有其优势。封装材料和设计对二极管的耐湿性、抗震性以及热性能都有直接影响。

ST4148的典型应用：无处不在的电子基石

ST4148凭借其优异的开关特性和稳定的性能，在各种电子电路中扮演着“无名英雄”的角色。它的应用范围极其广泛，几乎涵盖了所有需要单向导电、快速开关或信号处理的场合。

1. 通用开关电路

这是ST4148最常见也是最基础的应用。在数字逻辑电路中，ST4148可以作为高速开关元件，用于信号的通断控制、逻辑门的构建（例如与门、或门的反向实现）以及数字信号的隔离。其快速的开关速度确保了数字信号的完整性，避免了信号延迟和失真。在微控制器（MCU）的外围电路中，ST4148常用于保护IO口免受瞬态过压或反向电流的冲击，或者作为简单的电平转换元件。例如，在驱动继电器、电机等感性负载时，ST4148可以作为续流二极管，吸收感性负载断开时产生的反向电动势，保护驱动电路。

2. 整流与检波

虽然ST4148是小信号二极管，通常不用于大功率整流，但它在小信号整流和检波电路中发挥着重要作用。例如，在射频识别（RFID）标签、能量采集电路或一些低功耗传感器电路中，ST4148可以用于将微弱的交流信号转换为直流信号，为后续的信号处理或供电提供基础。其低正向压降在这些低能量应用中尤其重要，可以最大限度地提高能量转换效率。在AM（调幅）收音机或RFID阅读器中，ST4148可作为检波器，将高频载波中的音频或数据信息解调出来。

3. 钳位与保护电路

ST4148在电路保护方面有着广泛的应用。它可以作为钳位二极管，将电路中的电压限制在安全范围内，防止过高的电压损坏敏感元件。例如，在输入端或输出端并联ST4148，当电压超过其正向导通电压时，它会导通并箝位电压，将多余的能量导入地线或电源线。在信号线上，ST4148可以用于ESD（静电放电）保护，快速泄放静电能量，防止ESD击穿集成电路。此外，它还可用于防止反向电源连接导致的损坏，尤其是在电池供电的便携设备中。在汽车电子或工业控制中，其稳健性使得它能够承受一定的瞬态电压冲击。

4. 信号处理与波形整形

由于其非线性I-V特性，ST4148在信号处理和波形整形电路中也发挥着作用。例如，它可以用于构建简单的限幅器，将信号的峰值或谷值限制在特定电平。在脉冲电路中，ST4148的快速开关特性使其能够用于脉冲整形、边沿锐化或延迟线等应用。在模拟开关或多路复用器中，它也可以作为控制元件。在音频电路中，二极管的非线性特性有时被用于模拟过载或失真效果，尽管这并非ST4148的主要应用。

5. 开关电源与DC-DC转换器

在小功率的开关电源或DC-DC转换器中，ST4148可以作为续流二极管。例如，在降压（Buck）转换器中，当开关管关断时，电感中的电流需要一个通路，此时续流二极管导通，提供电流路径并存储能量。ST4148的快速反向恢复时间有助于减小开关损耗，提高转换效率。虽然对于大功率电源通常选用肖特基二极管或快速恢复二极管，但在一些对效率和成本有综合考量的小功率应用中，ST4148仍有其用武之地。

6. LED驱动与指示电路

在LED驱动电路中，ST4148可以作为反向保护二极管，防止LED在某些情况下承受反向电压而损坏。在需要精确控制电流的LED阵列中，ST4148也可以用于电流分配或保护。在简单的电源指示灯电路中，它也可以作为一个简单的整流元件，将交流电转换为脉动直流电，点亮LED。

7. 传感器接口与物联网设备

在各种传感器接口电路中，ST4148可以用于信号的预处理、电平转换或保护。例如，将模拟传感器输出的微弱信号进行整流，或者保护AD转换器的输入端。在日益普及的物联网（IoT）设备中，由于对小型化、低功耗和高可靠性的要求，ST4148作为基础元件，被广泛应用于电源管理、信号接口和保护电路中。其稳定的性能和低成本使其成为构建这些智能设备不可或缺的一部分。

ST4148的制造工艺与可靠性：从硅片到最终产品的精益求精

ST4148的优异性能并非偶然，它得益于半导体制造工艺的不断进步和严格的质量控制。从硅片的选择到最终的封装测试，每一个环节都对产品的性能和可靠性产生深远影响。

1. 硅片制备与掺杂

ST4148的核心是高纯度的单晶硅片。硅的提纯是一个复杂而精密的化学过程，需要达到“电子级”的纯度，即杂质含量低至万亿分之一（ppt）级别。随后，通过区熔法或直拉法生长出单晶硅棒，并切割成薄片，即硅片。这些硅片经过研磨、抛光，达到镜面般的光滑度，以满足后续光刻工艺的要求。

掺杂是形成PN结的关键步骤。对于ST4148，通常采用扩散或离子注入技术，将P型杂质（如硼）和N型杂质（如磷、砷）精确地引入硅片中。扩散是在高温下将掺杂原子扩散到硅片中，形成一定深度的掺杂区域。离子注入则是通过高能离子束将掺杂原子加速并注入到硅片表层，具有更高的掺杂精度和可控性。通过控制掺杂的种类、浓度和深度，可以精确地定义PN结的特性，包括其击穿电压、正向压降和反向恢复时间等。例如，为了获得快速开关特性，通常会采用较薄的PN结和较低的载流子寿命。

2. 光刻与刻蚀

光刻（Photolithography）是半导体制造中最核心的工艺之一，它利用光刻胶和掩膜版，将电路图形精确地转移到硅片表面。在ST4148的制造中，光刻用于定义PN结的形状、欧姆接触区域以及后续金属化层的图案。刻蚀（Etching）则是将光刻定义的图形从硅片上“雕刻”出来，可以是湿法刻蚀（化学溶液）或干法刻蚀（等离子体）。这些工艺的精度直接决定了二极管的尺寸一致性和性能参数的稳定性。

3. 钝化层与金属化

钝化层是在PN结表面形成的一层绝缘保护层，通常是二氧化硅（SiO2）或氮化硅（Si3N4）。这层钝化层的作用至关重要：

• 保护PN结： 防止外部环境中的污染物（如水汽、离子）侵蚀PN结，提高器件的长期稳定性和可靠性。

• 减少表面漏电： 抑制PN结边缘的表面漏电，降低反向漏电流。

• 提高耐压： 有助于分散PN结边缘的电场，提高击穿电压。

金属化（Metallization）是指在硅片上沉积金属层，形成欧姆接触和连接导线。通常使用铝或铜作为金属材料，通过蒸发或溅射等方法沉积。金属化层需要具有良好的导电性、欧姆接触特性以及与半导体材料的良好附着力。

4. 晶圆测试与切割

在所有工艺步骤完成后，整个硅片（wafer）会进行初步的电性测试，即晶圆测试（Wafer Probing）。通过探针台接触每个二极管芯片，测试其关键电气参数，如正向压降、反向漏电流、击穿电压等。不合格的芯片会被标记出来。合格的晶圆随后会被切割成单个的二极管芯片（die）。这个过程使用高精度金刚石锯或激光切割机。

5. 封装与最终测试

切割后的芯片会被转移到封装线上。封装是将裸芯片安装到引线框架或基板上，并通过引线键合（Wire Bonding）将芯片上的焊盘与引线框架的引脚连接起来。引线键合通常使用金丝或铜丝。随后，整个组件会被塑料或陶瓷材料进行模塑或密封，形成最终的封装形式（如DO-35, SOD-123等）。

封装完成后，每个ST4148二极管都会进行最终的电气测试，确保其所有参数都符合规格要求。这个测试环节非常严格，包括高温测试、寿命测试、环境可靠性测试（如温度循环、湿热试验）等。只有通过所有测试的器件才会被打上标记并出厂。

6. 可靠性与失效模式

ST4148的可靠性是其广泛应用的基础。二极管的失效模式主要包括：

• 电性失效：

• 击穿： 反向电压超过VRRM，导致PN结永久性损坏。

• 热击穿： 功耗过大导致结温超过TJ(max)，引发热失控。

• 开路/短路： 引线键合断裂、芯片裂纹或内部短路。

• 参数漂移： 长期工作或环境应力导致参数（如VF, IR）超出规格。

• 机械失效： 封装开裂、引脚变形或脱落。

• 环境失效： 潮湿侵蚀、化学腐蚀导致性能下降。

通过严格的制造工艺控制、质量管理体系（如ISO 9001、IATF 16949）和可靠性测试，可以有效地预防和控制这些失效模式，确保ST4148在各种复杂应用环境中的长期稳定工作。

ST4148的市场定位与未来展望：微小元件的大时代

ST4148作为一种通用型小信号开关二极管，其市场定位非常独特：它不是最尖端、最昂贵的元件，但却是电子产品中用量最大、最基础的元件之一。它的市场需求量巨大且稳定，是电子供应链中不可或缺的组成部分。

1. 市场定位与竞争格局

ST4148所处的通用二极管市场是一个竞争激烈的红海。除了STMicroelectronics（意法半导体）生产的ST4148外，许多其他半导体公司，如Nexperia（安世半导体）、ON Semiconductor（安森美）、Diodes Incorporated、Vishay等，也生产类似或兼容型号的1N4148系列二极管。这些产品在性能上大同小异，主要的竞争点在于：

• 成本效益： 大规模生产带来的成本优势是关键。

• 供货稳定： 尤其是在供应链紧张时期，稳定供货能力至关重要。

• 品牌信誉与质量： 国际知名品牌通常在质量控制和可靠性方面更具优势。

• 封装多样性： 提供丰富的封装选择以满足不同设计需求。

• 客户服务与技术支持： 提供全面的数据表、应用笔记和技术咨询。

ST4148凭借STMicroelectronics在全球半导体市场的领先地位，在品牌认可度、质量和供货稳定性方面具有优势，赢得了广大客户的信任。它主要面向消费电子、工业控制、通信设备、汽车电子（非关键安全系统）等广泛领域。

2. 技术发展趋势与ST4148的演进

尽管ST4148本身的技术已经非常成熟，但围绕其应用和制造的技术仍在不断演进：

• 小型化与集成化： 随着电子产品对尺寸和集成度的要求越来越高，ST4148的封装会继续向更小、更薄的方向发展，如SOD-923、DFN等无引线封装。同时，也会出现更多集成ST4148功能的集成电路（IC），例如在某些PMIC（电源管理IC）或接口IC中，会内置保护二极管功能。

• 性能优化： 尽管TRr和VF等参数已经很优秀，但对更高效率、更低功耗的需求将推动这些参数的进一步优化。例如，开发具有更低IR和更低VF的二极管，以适应电池供电和低功耗物联网设备的需求。

• 宽禁带半导体的影响： 尽管ST4148是硅基二极管，但未来氮化镓（GaN）和碳化硅（SiC）等宽禁带半导体可能会在高功率、高频率领域逐渐取代硅基器件。然而，对于小信号、低成本的通用开关二极管市场，硅基ST4148在可预见的未来仍将占据主导地位，因为宽禁带半导体在成本上目前仍无法与之竞争。

• 可靠性与智能制造： 随着AI和大数据在制造业中的应用，二极管的生产过程将更加智能化和自动化，从而进一步提高产品的一致性和可靠性，并实现更精准的质量控制和预测性维护。

3. 供应链与可持续发展

ST4148的大规模生产涉及到全球化的供应链。从原材料（硅、金属、塑封料）的采购，到晶圆制造、封装测试，再到最终的分销，每一个环节都可能受到地缘政治、自然灾害或疫情等因素的影响。保证供应链的韧性和多元化对于维持ST4148的稳定供货至关重要。

此外，可持续发展理念也逐渐融入半导体行业。生产过程中对环境的影响、能源消耗、废弃物处理等方面将受到更多关注。未来，ST4148的制造商可能会采用更环保的材料和更节能的生产工艺，以符合日益严格的环保法规和社会责任要求。例如，无铅化、无卤化是目前行业普遍追求的目标。

4. 教育与创新基石

ST4148及其系列产品，不仅是工业生产中的重要元件，也是电子工程教育中的经典案例。几乎所有学习电子电路的学生都会接触并使用1N4148系列二极管。它简单而经典的特性，是理解PN结原理、电路分析和设计的基础。未来，随着更多创新型应用场景的出现（如边缘计算、AIOT、智能感知等），对基础元器件的稳定需求和技术创新将形成良性循环，而ST4148无疑将继续作为这些创新的基石之一。它代表了一种成熟、稳定且不可或缺的技术，支撑着现代电子世界的运转。

通过上述详细的阐述，我们对ST4148二极管进行了全方位的剖析。从其深厚的半导体物理理论根基，到各项电气参数的精微解读，再到多样的封装形式、广泛的应用场景，以及其背后的精密制造工艺与未来发展趋势，我们力求呈现一个完整而深刻的ST4148世界。这个微小的电子元件，以其独特的性能和无处不在的应用，默默地支撑着我们现代生活的方方面面，彰显了半导体技术的伟大与普遍性。

ST4148不仅仅是一个元件，它是连接理论与实践的桥梁，是创新与应用的基础。对它的深入理解，不仅是对一个具体器件的掌握，更是对整个电子信息产业发展脉络的洞察。
